Το εντοπιστής σημείου βλάβης καλωδίου XHDD503E χρησιμοποιεί τις αρχές της ανίχνευσης κραδασμών και της ηλεκτρομαγνητικής επαγωγής για να προσδιορίσει τη συγκεκριμένη θέση του σημείου βλάβης του καλωδίου. Ένας γεννήτρια παλμών υψηλής τάσης χρησιμοποιείται για να προκαλέσει εκκένωση flash over στο σημείο βλάβης. Φυσικά φαινόμενα όπως κυματισμοί κραδασμών, ηχητικά κύματα και ηλεκτρομαγνητικά κύματα που δημιουργούνται από την εκκένωση flash over στο σημείο βλάβης ανιχνεύονται από έναν ειδικό αισθητήρα του οργάνου εντοπισμού, ενισχύονται, υποβάλλονται σε επεξεργασία, εμφανίζονται και εξάγονται από το όργανο εντοπισμού βλαβών καλωδίων. Η ακριβής θέση του σημείου βλάβης καθορίζεται από την ακοή και την όραση του ελεγκτή. Δηλαδή, η εργασία του ακριβούς εντοπισμού του σημείου βλάβης του καλωδίου "ακριβώς πάνω από το καλώδιο και εντός της εμβέλειας της χοντρικής μέτρησης" ολοκληρώνεται.
Αυτός ο εντοπιστής σημείου βλάβης καλωδίου είναι κατάλληλος για βλάβες χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και αποσύνδεσης καλωδίων ρεύματος, ομοαξονικών καλωδίων υψηλής συχνότητας, καλωδίων φώτων δρόμου και θαμμένων καλωδίων από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και βλάβες flash over υψηλής αντίστασης.
Χαρακτηριστικά προϊόντος
1. Η οθόνη LCD αφής 5 ιντσών υψηλής φωτεινότητας εξασφαλίζει ορατότητα κάτω από το ηλιακό φως.
2. Διαθέτει 4 τρόπους δοκιμής: standard, enhanced, noise reduction και customized.
3. Διαθέτει 4 λειτουργίες τοποθέτησης: συγχρονισμός ακουστικού-μαγνητικού, καθαρά ακουστικό, καθαρά μαγνητικό και τάση βήματος.
4. Διαθέτει τεχνολογία μείωσης θορύβου φόντου και μπορεί να επιλέξει από μια ποικιλία μεθόδων φιλτραρίσματος.
5. Εξοπλισμένο με λειτουργίες BNR και σίγασης.
4. Διαθέτει ένδειξη απόκλισης διαδρομής.
5. Εξοπλισμένο με αισθητήρες σήματος φυσικής απομόνωσης πολλαπλών στρώσεων, αδιάβροχος βαθμός IP65.
6. Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας, μεγάλος χρόνος αναμονής, εξοπλισμένο με γρήγορο φορτιστή.
7. Μικρό και ελαφρύ, εύκολο στη λειτουργία και απλό περιβάλλον χρήστη.
Τεχνική προδιαγραφή
| Παράμετροι φίλτρου |
lAll-pass: 100Hz~1600Hz. |
| lLow pass: 100Hz~300Hz. |
| lQualcomm: 160Hz~1600Hz. |
| lBandpass: 200Hz~600Hz. |
| Κέρδος καναλιού: |
8 επίπεδα ρυθμιζόμενα. |
| Κέρδος μαγνητικού καναλιού: |
8 επίπεδα ρυθμιζόμενα. |
| Κέρδος τάσης βήματος: |
8 επίπεδα ρυθμιζόμενα. |
| Κέρδος εξόδου: |
16 επίπεδα (0~112db) |
| Αντίσταση εξόδου: |
350Ω |
| Ακρίβεια τοποθέτησης ακουστικού-μαγνητικού: |
≤0.1m. |
| Ακρίβεια τοποθέτησης τάσης βήματος: |
≤ 0.5m. |
| Ακρίβεια αναγνώρισης διαδρομής: |
≤ 0.5m. |
| Διαθέτει λειτουργίες μείωσης θορύβου φόντου BNR και μείωσης θορύβου σίγασης. |
| Μέθοδος ελέγχου οθόνης: |
Έλεγχος οθόνης αφής υψηλής φωτεινότητας 5 ιντσών. |
| Τροφοδοσία: |
4*18650 τυπικές μπαταρίες λιθίου. |
| Χρόνος αναμονής: |
πάνω από 8 ώρες. |
| Όγκος: |
428L×350W×230H |
| Συνολικό βάρος: |
7kg. |
| Θερμοκρασία περιβάλλοντος: |
-25~65℃; Σχετική υγρασία: ≤90%. |
Working αρχή
1. Μέθοδος συγχρονισμού ακουστικού-μαγνητικού:
Η μέθοδος συγχρονισμού ακουστικού-μαγνητικού είναι μια πολύ ακριβής και μοναδική μέθοδος για την ακριβή τοποθέτηση βλαβών. Η αρχή της βασίζεται στην παραδοσιακή μέθοδο προσδιορισμού ακουστικού σημείου και προσθέτει την ανίχνευση και την εφαρμογή ηλεκτρομαγνητικών σημάτων.
Όταν η γεννήτρια υψηλής τάσης εκτελεί εκκένωση κρούσης στο ελαττωματικό καλώδιο, ο ήχος που παράγεται από την εκκένωση στο σημείο βλάβης μεταδίδεται στο έδαφος. Το ηχητικό σήμα ανιχνεύεται από έναν εξαιρετικά ευαίσθητο αισθητήρα. Μετά την ενίσχυση, μπορεί να ακουστεί ένας ήχος "pop" ακούγοντας με ακουστικά.
Ο ενσωματωμένος αισθητήρας του αισθητήρα λαμβάνει το μαγνητικό πεδίο σε πραγματικό χρόνο και χρησιμοποιεί την αρχή ότι η ταχύτητα διάδοσης του μαγνητικού πεδίου είναι πολύ υψηλότερη από την ταχύτητα διάδοσης του ήχου για να προσδιορίσει την απόσταση του σημείου βλάβης ανιχνεύοντας τη διαφορά χρόνου μεταξύ του ηλεκτρομαγνητικού σήματος και του ηχητικού σήματος. Συνεχίστε να μετακινείτε τη θέση του αισθητήρα για να βρείτε το σημείο με τη μικρότερη διαφορά χρόνου ακουστικού-μαγνητικού, τότε η ακριβής θέση του σημείου βλάβης θα είναι κάτω από αυτό.
Τα παραδοσιακά όργανα νομικού σημείου ακουστικής μέτρησης χρησιμοποιούν γενικά μόνο ακουστικά για παρακολούθηση ή συμπληρώνονται από την ταλάντευση του δείκτη του μετρητή για να προσδιορίσουν τον ήχο εκκένωσης στο σημείο βλάβης. Δεδομένου ότι ο ήχος εκκένωσης εξαφανίζεται σε μια στιγμή και δεν διαφέρει πολύ από τον θόρυβο περιβάλλοντος, συχνά δημιουργεί μεγάλες δυσκολίες στους χειριστές που δεν έχουν μεγάλη εμπειρία. Η μέθοδος συγχρονισμού ακουστικού-μαγνητικού αποφεύγει αποτελεσματικά τα παραπάνω προβλήματα της παραδοσιακής μεθόδου ακουστικής μέτρησης.
2. Καθαρή ηχητική μέθοδος:
Η καθαρή ηχητική μέθοδος αποτελείται από έναν αισθητήρα ακουστικών κραδασμών, έναν ενισχυτή σήματος, ένα κύκλωμα φίλτρου, μια μονάδα δειγματοληψίας, έναν επεξεργαστή, μια μονάδα οθόνης, μια μονάδα ενισχυτή ισχύος, ακουστικά κ.λπ.
Η καθαρή ηχητική μέθοδος χρησιμοποιείται κυρίως για τη μέτρηση βλαβών υψηλής αντίστασης και flashover. Η κύρια αρχή της είναι να χρησιμοποιήσει μια πηγή υψηλής τάσης για να εφαρμόσει τάση παλμού στο ελαττωματικό καλώδιο για να προκαλέσει διάσπαση εκκένωσης στο σημείο βλάβης και στη συνέχεια να χρησιμοποιήσει τον ήχο που δημιουργείται κατά τη διάρκεια της εκκένωσης για να εντοπίσει με ακρίβεια τη βλάβη. Ο αισθητήρας ακουστικών κραδασμών μετατρέπει το ακουστικό σήμα σε ηλεκτρικό σήμα, το οποίο ενισχύεται και φιλτράρεται από έναν ενισχυτή σήματος και ένα κύκλωμα φίλτρου. Τέλος, αποκαθίσταται στον ήχο μέσω ακουστικών ή εμφανίζεται η ένταση του ήχου. Το μέρος με τη μεγαλύτερη ένταση ήχου είναι το σημείο βλάβης.
3. Καθαρή μαγνητική μέθοδος:
Η καθαρή μαγνητική μέθοδος μπορεί να προσδιορίσει τη διαδρομή του καλωδίου και την ακριβή θέση του σημείου βλάβης του καλωδίου. Η κύρια αρχή της είναι να χρησιμοποιήσει μια πηγή υψηλής τάσης για να εφαρμόσει τάση παλμού στο ελαττωματικό καλώδιο, να χρησιμοποιήσει ένα πηνίο επαγωγής για να ανιχνεύσει το σήμα παλμού και να κρίνει εάν αποκλίνει από το καλώδιο μέσω των χαρακτηριστικών του σήματος παλμού. Όταν τα χαρακτηριστικά των σημάτων παλμού που ανιχνεύονται αποκλίνουν, προσδιορίζεται ως σημείο βλάβης.
4. Μέθοδος A-frame:
Εάν παρουσιαστεί βλάβη στο έδαφος σε ένα θαμμένο καλώδιο, μπορούμε να χρησιμοποιήσουμε τη μέθοδο διαφοράς δυναμικού για να βρούμε το σημείο βλάβης. Η μέθοδος είναι να προσθέσουμε μια τάση δοκιμής μεταξύ του σημείου δοκιμής του ελαττωματικού καλωδίου και του εδάφους, τότε ένα κατανεμημένο ηλεκτρικό πεδίο ομόκεντρο με το σημείο εισόδου θα σχηματιστεί γύρω από το σημείο εισόδου του καλωδίου. Δεν υπάρχει διαφορά δυναμικού μεταξύ οποιωνδήποτε σημείων με την ίδια ακτίνα σε αυτό το ηλεκτρικό πεδίο, αλλά υπάρχει διαφορά δυναμικού μεταξύ οποιωνδήποτε δύο σημείων με διαφορετικές ακτίνες (σημεία Α και Β στο σχήμα) και όταν η απόσταση μεταξύ των δύο σημείων είναι σταθερή, η απόσταση μεταξύ των δύο σημείων είναι Όσο πιο κοντά είναι το αντικείμενο, τόσο ισχυρότερη είναι η διαφορά δυναμικού.
Χρησιμοποιώντας αυτό το χαρακτηριστικό, μπορούμε να μετακινήσουμε τα σημεία Α και Β σταδιακά πιο κοντά στο κεντρικό σημείο. Όταν το σημείο βλάβης είναι ακριβώς μεταξύ των σημείων Α και Β, η διαφορά δυναμικού γίνεται μηδέν. Εάν συνεχίσει να κινείται πέρα από το σημείο βλάβης, η πολικότητα της διαφοράς δυναμικού θα αντιστραφεί, έτσι ώστε το σημείο γείωσης να μπορεί να προσδιοριστεί με ακρίβεια μετακινώντας μπρος και πίσω.
Διάταξη και οδηγίες οργάνου

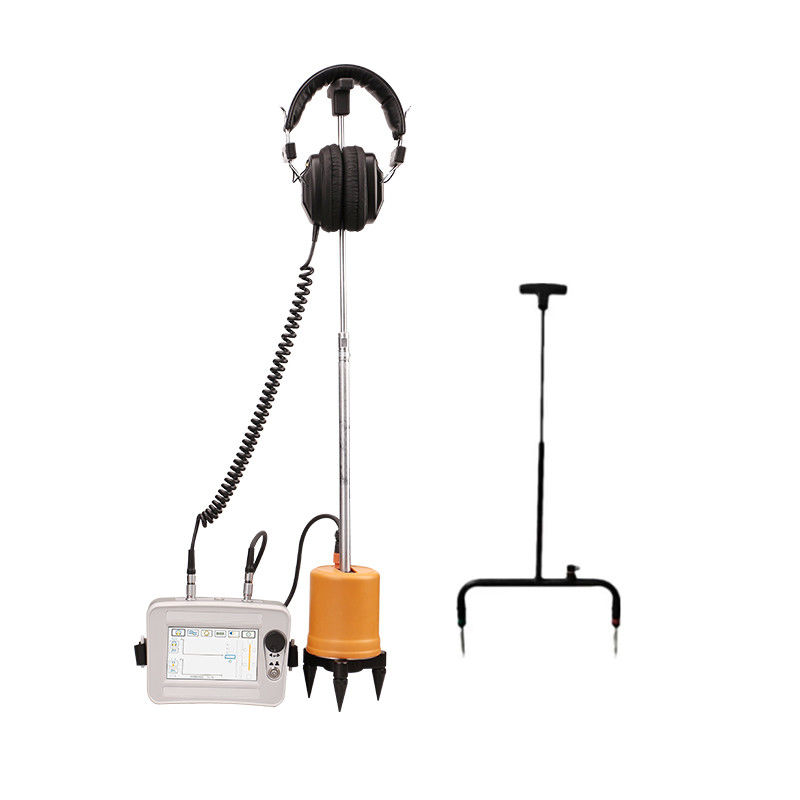

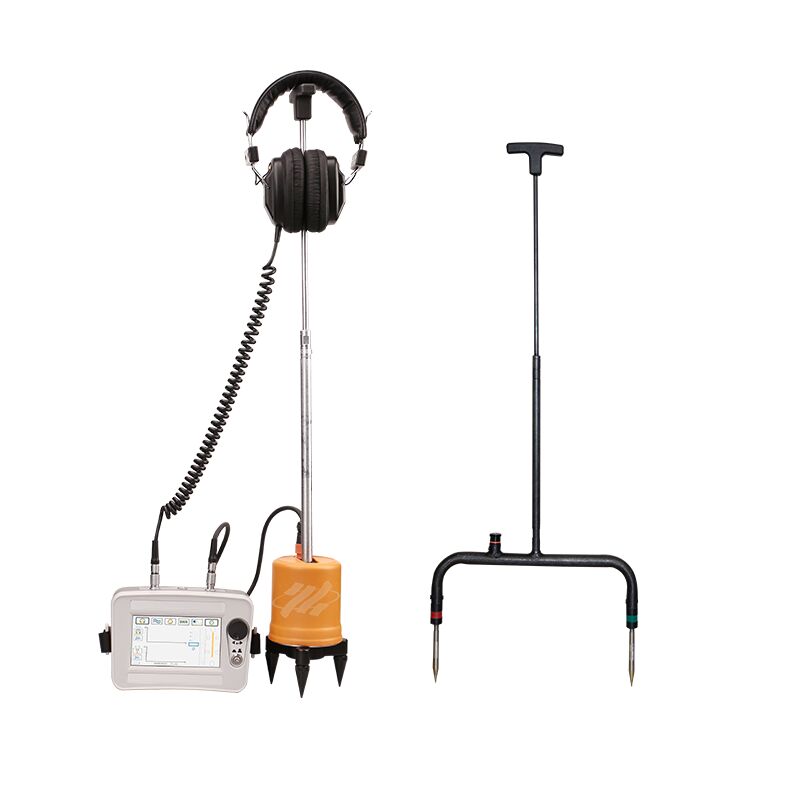

Σύνθεση του οργάνου
1. Εντοπιστής βλαβών καλωδίου: εντοπίστε με ακρίβεια τα σημεία βλάβης καλωδίου εντός της εμβέλειας χοντρικής μέτρησης.
2. Αισθητήρας: συμπεριλαμβανομένου του αισθητήρα, του αισθητήρα, των τριών νυχιών και της ράβδου σύνδεσης, συνδεδεμένο στο κανάλι εισόδου για λήψη σημάτων.
3. Φορέστε ακουστικά. συνδέστε το κανάλι εισόδου του οργάνου εντοπισμού (ανατροφοδότηση του σήματος εξόδου).
4.7-core γραμμή σήματος: καλώδιο σύνδεσης μεταξύ του οργάνου εντοπισμού και του αισθητήρα (σύνδεση του οργάνου εντοπισμού και του αισθητήρα).
5. Φορτιστής: Συνδεθείτε στην υποδοχή φόρτισης του οργάνου για φόρτιση.
6.A πλαίσιο: χρησιμοποιείται κατά τη δοκιμή χρησιμοποιώντας τη μέθοδο τάσης βήματος.
7. Καλώδιο σύνδεσης A-frame: εντοπιστής βλαβών καλωδίου και καλώδιο σύνδεσης A-frame.
8. Καρφίτσα γείωσης: Ένα αξεσουάρ που ταιριάζει για το A-frame.
Συγκεκριμένη οδηγία για τη μέθοδο δοκιμής A-frame:
Μετακινήστε αργά το A-frame κατά μήκος της διαδρομής ταφής του καλωδίου προς το άκρο του καλωδίου και παρατηρήστε τις αλλαγές στα κόκκινα και πράσινα γραφήματα ράβδων στην οθόνη δοκιμής. Αυτό αντικατοπτρίζει μια αλλαγή στην κατεύθυνση του ρεύματος.
Σε μεγάλη απόσταση από το σημείο ζημιάς, οι κόκκινες και πράσινες ράβδοι στην οθόνη εμφανίζονται ελαφρώς ακανόνιστες και μικρές.
Όταν πλησιάζετε στο σημείο βλάβης, για παράδειγμα περίπου 5 μέτρα από το σημείο βλάβης, θα παρατηρήσετε ότι το κόκκινο γράφημα ράβδων γίνεται πολύ μεγάλο, όπως φαίνεται στην παρακάτω εικόνα.
Όταν βρίσκεστε ακριβώς πάνω από το σημείο βλάβης ή περίπου 1-2 μέτρα μπροστά και πίσω από το σημείο βλάβης, θα παρατηρήσετε ότι τα κόκκινα και πράσινα γραφήματα ράβδων γίνονται πολύ μικρά και εμφανίζονται στην οθόνη.
Μόλις περάσετε το σημείο βλάβης, για παράδειγμα περίπου 5 μέτρα από το σημείο βλάβης, θα παρατηρήσετε ότι το πράσινο γράφημα ράβδων γίνεται πολύ μεγάλο.
Με αυτόν τον τρόπο, αναζητώντας υπομονετικά, μπορείτε να βρείτε την τοποθεσία της βλάβης.
