Μεταφορτωτής γεννήτης υψηλής τάσης

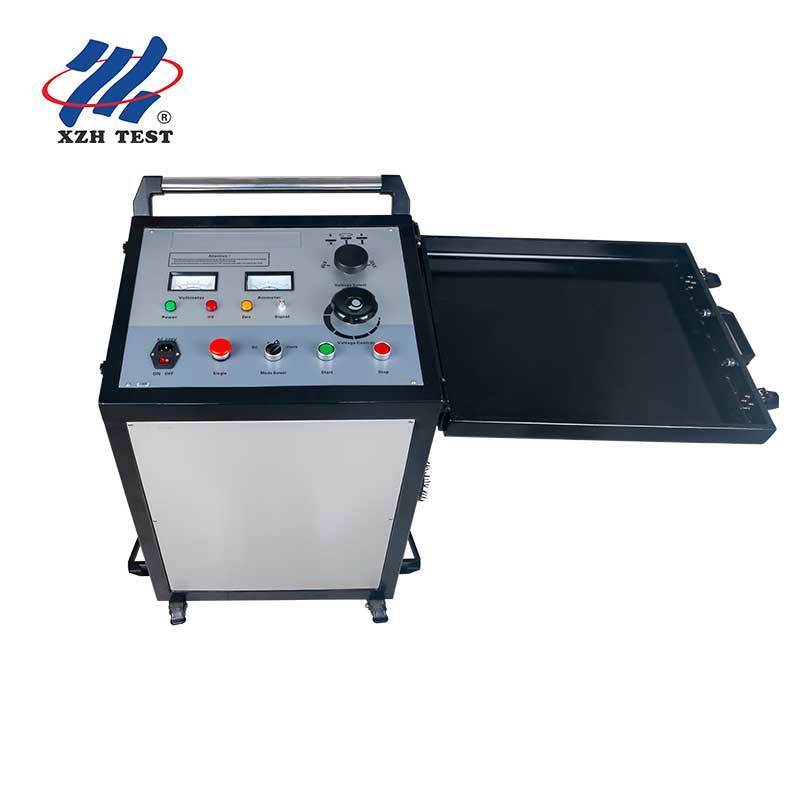

Η γεννήτρια παλμών υψηλής τάσης XHHV535-4TS μπορεί να χρησιμοποιηθεί για εκφόρτιση με παλμούς και να αντέξει τη δοκιμή τάσης σε δοκιμή σφαλμάτων καλωδίων χαμηλής και υψηλής τάσης.Η υψηλής ακρίβειας δοκιμή καλωδίου λάθους δειγματοληψίας κύματος και μικρός μετασχηματιστής εγκαθίστανται στο εσωτερικό, η οποία μπορεί πραγματικά να επιτύχει το αποτέλεσμα να μην καταστραφεί από την πρόσκρουση, και έχει επίσης τις λειτουργίες της αυτόματης χρονολόγησης της πρόσκρουσης, της χειροκίνητης πρόσκρουσης και της αντοχής στη δοκιμή τάσης.

Η συσκευή αυτή ενσωματώνει μια πηγή συνεχούς τάσης υψηλής τάσης, έναν πυκνωτή αποθήκευσης ενέργειας, μια συσκευή μπάλας εκφόρτισης, μια συσκευή αυτόματης εκφόρτισης,και μια συσκευή μεταγωγής επιπέδου τάσης σε πειραματικό όργανο υψηλής τεχνολογίας τύπου καροτσάκιΕίναι ένα υψηλού επιπέδου πειραματικό όργανο τύπου φορτηγού. Ο εξοπλισμός λύνει πλήρως τα προβλήματα ευκολίας χρήσης, φορητότητας, ασφάλειας και αξιοπιστίας των παραδοσιακών πειραματικών συσκευών.

Όταν η γεννήτρια παλμών υψηλής τάσης τύπου τροχόσπιτου XHHV535-4TS είναι σε χρήση, μετά την επιλογή του διακόπτη λειτουργίας, πατήστε το κουμπί εκκίνησης για να εκτελέσετε εργασία αύξησης υψηλής τάσης.Πατήστε το κουμπί "Σταματήστε"., και το εσωτερικό σύστημα θα απελευθερώσει αυτόματα την υπόλοιπη υψηλή τάση στον συσσωρευτή.

Η γεννήτρια υπερτάσεων υψηλής τάσης έχει επίσης τη λειτουργία προστασίας μηδενικής εκκίνησης, η οποία μπορεί να κάνει τη λειτουργία της συσκευής πιο ασφαλή και αξιόπιστη.που μπορεί να κάνει την έξοδο υψηλής τάσης να λειτουργεί απευθείας στο έδαφοςΜε το εύρος τάσης τριών γρανάζων και τη λειτουργία εναλλαγής χωρητικότητας χωρητικότητας, οι χρήστες μπορούν να επιλέξουν διαφορετικά γρανάζια προσαρμογής τάσης εξοπλισμού σύμφωνα με τις διαφορετικές ανάγκες τάσης καλωδίου,διευκόλυνση της διαδικασίας δοκιμής.

Εισαγωγή της ομάδας

1. Αμπερόμετρο:Δείχνει το μέγεθος του ρεύματος.

2. Βόλτμετρο (Βόλτμετρο):υψηλής τάσης τάση εξόδου που υποδεικνύει μετρητή kV, χωρισμένη σε 8kV, 16kV, 32kV σε συνδυασμό με ενδείξεις διακόπτη επιπέδου τάσης.

3Φώτα υψηλής τάσης (HV):Το "On" σημαίνει ότι υπάρχει έξοδος υψηλής τάσης και το "off" σημαίνει ότι δεν υπάρχει έξοδος υψηλής τάσης.

4Φως ισχύος:Όταν ο διακόπτης ρεύματος είναι ενεργοποιημένος, ανάβει το φως του δείκτη.

5Ζημείο φωτός (Ζημί):Δείχνει ότι ο κουμπί ρύθμισης τάσης είναι στη θέση μηδέν. Μόνο όταν είναι αναμμένο το μηδενικό φως μπορεί να ξεκινήσει η υψηλή τάση.

6. Διακόπτης προστασίας από υπερστροφή:Όταν πατηθεί, υποδηλώνει ότι έχει ενεργοποιηθεί η λειτουργία προστασίας από υπερβολικό ρεύμα· όταν ανοίξει, υποδηλώνει ότι το όργανο έχει ενεργοποιήσει την προστασία από υπερβολικό ρεύμα.

7Κλείστρο ισχύος:Γυρίστε προς την κατεύθυνση των δεικτών του ρολογιού για να ενεργοποιήσετε την τροφοδοσία συστήματος, γυρίστε προς την αντίθετη κατεύθυνση των δεικτών του ρολογιού για να απενεργοποιήσετε την τροφοδοσία συστήματος.

8Μονόκλειστο (Μονό):Αυτό το πλήκτρο είναι αποτελεσματικό όταν το πλήκτρο επιλογής λειτουργίας βρίσκεται στη λειτουργία Single.

9. Επιλέξτε τη λειτουργία:Η λειτουργία αντιστάθμισης τάσης είναι η λειτουργία αντιστάθμισης τάσης (DC) και η λειτουργία αντιστάθμισης τάσης (CYCLE).το καλώδιο θα δοκιμαστεί για αντίσταση τάσης σε αυτή τη στιγμή· Το μονό είναι η χειροκίνητη λειτουργία. Όταν αυτή η λειτουργία είναι επιλεγμένη, η τάση θα αυξηθεί μετά την έναρξη της υψηλής τάσης.Ο κύκλος είναι μια αυτόματη λειτουργία.Όταν αυτή η λειτουργία είναι επιλεγμένη, η υψηλή τάση ξεκινά για να αυξήσει την τάση.

10Ανοίξτε.Στην μηδενική θέση, πατήστε το κουμπί εκκίνησης. Σε αυτή τη στιγμή, η υψηλή τάση ξεκινά και το φως υψηλής τάσης ανάβει.

11- Ρυθμιστής τάσης:Όταν αυτός ο κουμπί είναι στη θέση μηδενικού, το μηδενικό φως είναι αναμμένο και η υψηλή τάση μπορεί να ξεκινήσει..

12Κλειδί Σταμάτησης:Όταν ολοκληρωθεί η δοκιμή ή εμφανιστεί ανωμαλία, πατήστε αυτό το πλήκτρο για να διακόψετε την έξοδο υψηλής τάσης.

13. Κατάσταση περιστροφής τάσης (επιλογή τάσης):Αυτό το κουμπί έχει τρεις συνθήκες τάσης, 8kV, 16kV και 32kV. Παρακαλώ περιστρέψτε το στην κατάλληλη θέση πριν ενεργοποιήσετε το μηχάνημα.

Περιγραφή πλευρικού πάνελ

1. Συσκευή ηλεκτρικής ενέργειας (220V 50Hz):τροφοδοσία ισχύος λειτουργίας του οργάνου, πύλη σύνδεσης AC220V·

2Κρατητής ασφάλειας:Όταν τοποθετείται ο θολωτής ασφαλείας του συστήματος τροφοδοσίας ισχύος AC220V·

3. Συσκευή επικοινωνίας (σημείο):Χρησιμοποιήστε διπλές γραμμές Q για τη σύνδεση της μονάδας και του δοκιμαστή σφαλμάτων καλωδίων για τη συλλογή μορφών κυμάτων κατά τη διάρκεια της αναλαμπής.

Δείκτης οπίσθιας πίνακας

1Ασφάλεια:Για να αποφευχθεί η ηλεκτροκίνηση του όργανα ή η προσβολή του από ανθρώπους, πρέπει να συνδέεται αξιόπιστα με τη γη.

2. Γη υψηλής τάσης (HV GND):Επίσης, ονομάζεται υψηλής τάσης ουρά, πρέπει να είναι αξιόπιστα γείωση για να αποφευχθεί υψηλής τάσης διαρροή και εκκένωση.σπατάλη υψηλής τάσης και ζημιά σε εσωτερικά εξαρτήματα του οργάνου, και ατυχήματα ασφαλείας που προκαλούνται από διαρροή ή εκκένωση μέσα στο όργανο.

3. Δοκιμαστικό GND:Το αρνητικό τερματικό του πυκνωτή αποθήκευσης ενέργειας παλμών έχει υψηλή τάση και πρέπει να είναι αξιόπιστα γείτονα.Χρησιμοποιείται για δειγματοληψία όταν η μορφή κύματος δειγματοληφθεί υπό την κατάσταση υψηλής τάσης flashover του δοκιμαστή σφάλματος καλωδίου. (Χωρίς δειγματοληψία υψηλής τάσης, εξακολουθεί να απαιτείται αξιόπιστη γείωση).

4. Έξοδος υψηλής τάσης (HV OUT):ειδικό τερματικό εξόδου υψηλής τάσης συνεχούς ρεύματος.

Τεχνικές παραμέτρους

Κατάλογος συσκευασίας

Το μήκος του καλωδίου εξόδου υψηλής τάσης, των καλωδίων εδάφους και του καλωδίου ισχύος μπορεί να προσαρμοστεί.

Το προεπιλεγμένο τυπικό μήκος είναι: 5 μέτρα για καλώδιο υψηλής τάσης, 5 μέτρα για καλώδιο εδάφους και 3 μέτρα για καλώδιο ηλεκτρικής ενέργειας.

Το καλώδιο δοκιμής που απεικονίζεται στο παρακάτω σχήμα είναι ένα παρατεταμένο καλώδιο δοκιμής, το οποίο μπορεί να προσαρμοστεί από 10 μέτρα έως 50 μέτρα.

Δοκιμή επί τόπου
