Με την πλήρη ανάπτυξη του μετασχηματισμού του αστικού δικτύου, πολλά γραφεία παροχής ηλεκτρικής ενέργειας, κατασκευαστικά μέρη και ακόμη και μονάδες σχεδιασμού αντιμετώπισαν για πρώτη φορά καλώδια 110kV XLPE.Λόγω περιορισμού χρόνου και ανεπαρκούς εμπειρίας, πολλά καλώδια απέτυχαν να περάσουν τη δοκιμή αντοχής τάσης (10kV/ 1min).
Επί του παρόντος, το μεγαλύτερο μέρος του εξωτερικού περιβλήματος είναι κατασκευασμένο από υλικό περιβλήματος HDPE, το οποίο έχει περάσει τη δοκιμή τάσης DC 25kV/5min στο εργοστάσιο και το ρεύμα διαρροής είναι τόσο χαμηλό όσο δεκάδες μA.Συνεπώς, τα περισσότερα ελαττώματα μετά την τοποθέτηση οφείλονται σε βλάβη από εξωτερικές δυνάμεις κατά τη διάρκεια της τοποθέτησης, συμπεριλαμβανομένης της γέμωσης και της κάλυψης του εδάφους.νερό στο κιβώτιο γείωσης· η επιδείνωση του αρχικού ελαττώματος· η διείσδυση υγρασίας στο διφορούμενο μέρος του καλωδίου γείωσης μειώνει την αντοχή της μόνωσης κλπ.Μερικές φορές επειδή το καλώδιο είναι θαμμένο πολύ βαθιά ή οι περιβαλλοντικές συνθήκες είναι περίπλοκες., έτσι είναι πολύ δύσκολο να εντοπιστεί, και ορισμένα ελαττώματα δεν μπορούν να επιλυθούν μετά από πολλά χρόνια, αφήνοντας κρυμμένους κινδύνους για τη λειτουργία.
Η τάση εξόδου του ανιχνευτή βλάβης εξωτερικής κάλυψης καλωδίου υψηλής τάσης είναι 10KV και κατώτερη,συμπεριλαμβανομένης της δοκιμής παράδοσης της εξωτερικής κάλυψης καλωδίου και της προληπτικής δοκιμής κατάλληλης για συστήματα διασταυρούμενης διασύνδεσης και της θέσης σφάλματος της εξωτερικής κάλυψης του καλωδίου.
Γρήγορα και με ακρίβεια εντοπίστε κρυμμένους κινδύνους10kV-500kVΥψηλής τάσης και υπερυψηλής τάσης καλώδια με ένα ή τρία πυρήνεςσφάλματα γείωσης εξωτερικής κάλυψης και μεγάλα ρεύματα διαρροήςΤαυτόχρονα, μπορεί να εκτελέσει 5kV-10kV σε εξωτερικά περιβλήματα καλωδίων πολυαιθυλενίου και πολυβινυλοχλωριδίου υψηλής πυκνότητας,1 Το λεπτό DC αντέχουν στην δοκιμή τάσηςείναι ειδικό όργανο που απαιτείται για τη συντήρηση του εξοπλισμού καλωδίων μονάδων λειτουργίας καλωδίων υψηλής τάσης και υπερυψηλής τάσης 10kv-500kv με ενιαίο πυρήνα και τρεις πυρήνες,εταιρείες κατασκευής καλωδίων υπερυψωτικής τάσης, και διάφορες εταιρείες μηχανικής μεταφοράς και μετατροπής ενέργειας.
Βασικά χαρακτηριστικά
1 με λειτουργία αυτοματοποιημένης προστασίας από υπερστροφή, υπερφυσική τάση και υπερθέρμανση·
2 Είναι ασφαλέστερος και πιο αξιόπιστος με προστασία μηδενικής εκκίνησης·
3 Μοναδικό σχεδιασμό αυτοαπολύσεως, εφόσον διακόπτεται η έξοδος υψηλής τάσης, η ίδια η υψηλή τάση θα είναι μηδενική·
4 με διπλή οθόνη δείκτη μετρητή ρεύματος και τάσης, διαισθητική και σαφής·
5. Ένα-κλειδί διακόπτη μεταξύ της θέσης της λειτουργίας και αντέχουν στη λειτουργία τάσης, η οποία είναι βολική και γρήγορη
6 Δεν υπάρχει τυφλό σημείο στο εύρος δοκιμής·
7Η ευαισθησία του δέκτη είναι ρυθμιζόμενη, η οποία είναι πιο βολική για την τοποθέτηση.
8 Η λειτουργία διακόπτη προστασίας από υπερστροφή, η λειτουργία αντοχής στην τάση και η λειτουργία θέσης είναι βολικές στη χρήση.
Τεχνικά δεδομένα
1 Στροφή εισόδου: 220V (± 10%), 50Hz (± 2Hz) ·
2 Η τάση εξόδου: 0 ~ 10kV (τρίγωνο κύμα) ρυθμιζόμενη.
3 ρεύμα εξόδου: 0·200 mA·
4 Δυνατότητα εξόδου: 2kVA·
5 Ρυθμίσεις συχνότητας: Min: 0,2 Hz, Max: 5 Hz (προσαρμόσιμη περιοχή).
Σύνθεση του μέσου
1 Ανιχνευτής ελαττωμάτων εξωτερικού περιβλήματος καλωδίου: μονάδα εντοπισμού ελαττωμάτων ή δοκιμής τάσης αντοχής.
2 Ηλεκτρική γραμμή σύνδεσης υψηλής τάσης: συνδέει το άκρο εξόδου υψηλής τάσης του συστήματος υποδοχής και τον πυρήνα καλωδίου που υποβάλλεται σε δοκιμή.
3 Σύρμα ισχύος: το σύρμα ισχύος λειτουργίας του οργάνου·
4 Αποδέκτης: η μονάδα που λαμβάνει το σήμα όταν εντοπίζεται το σφάλμα·
5 ασφάλειες: χρησιμοποιείται ασφαλιστική 8A, ασφαλιστική υποστήριξης συστήματος τροφοδοσίας ηλεκτρικής ενέργειας AC220V·
6 Σύρμα γείωσης: σύρμα γείωσης του οργάνου·
7 Κλιπτήρα δέκτη: δέκτη δέκτη;
8 Υπό-κρεμαστήρα: χρησιμοποιείται στη μέθοδο τάσης σταδίου.
Κατάλογος συσκευασίας

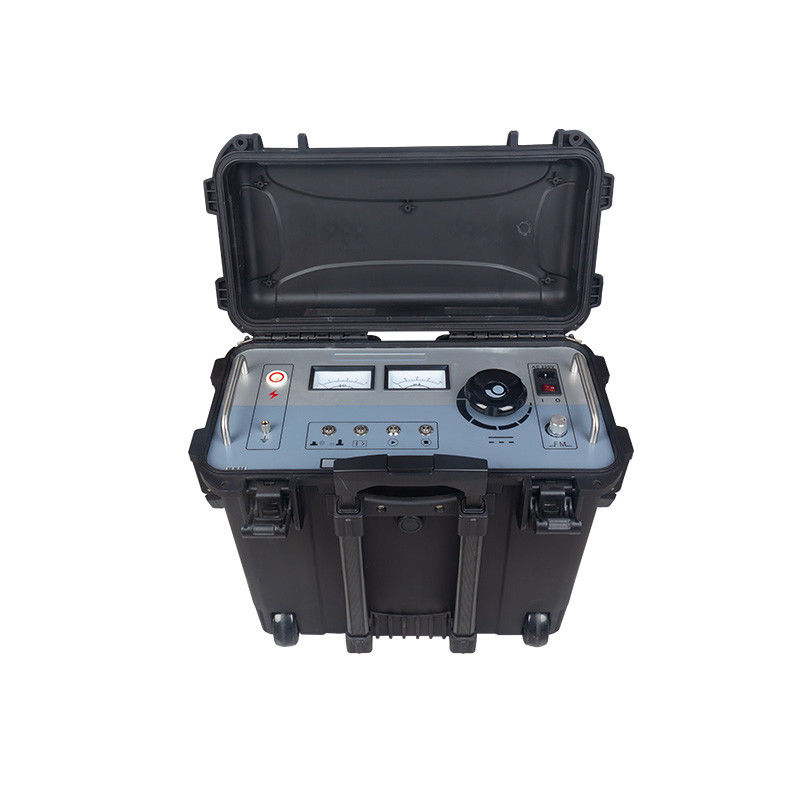

Εισαγωγή της διεπαφής λειτουργίας
①Εξόδου υψηλής τάσης: ειδικό τερματικό εξόδου υψηλής τάσης συνεχούς ρεύματος.
②Το όργανο που χρησιμοποιείται για τη μέτρηση της τάσης είναι το όργανο που χρησιμοποιείται για τη μέτρηση της τάσης.
③Άμπερομετρητής: ισχύς εξόδου που δείχνει μετρητή mA·
④"Σύκλωμα ασφαλείας": το σημείο όπου είναι εγκατεστημένη η ασφάλεια του συστήματος τροφοδοσίας 220VAC·
⑤Σημείο παροχής ενέργειας: τροφοδοσία ισχύος λειτουργίας του οργάνου, πύλη σύνδεσης 220VAC.
⑥Διακόπτης τροφοδοσίας: η "Διαστολή I" χρησιμοποιεί τροφοδοσία AC220V για την τροφοδοσία του συστήματος· η "Διαστολή 0" κλείνει·
⑦ρύθμιση συχνότητας σε κατάσταση θέσης: ρύθμιση της συχνότητας εξόδου παλμού σε κατάσταση θέσης·
⑧Ρυθμίσεις τάσης: Μετά την έναρξη της συσκευής, πρέπει πρώτα να γυρίσετε το κουμπί κατά την αντίστροφη κατεύθυνση των δεικτών του ρολογιού στο τέλος.και στη συνέχεια να ρυθμίσει με το ρολόι του ρολογιού για να αυξήσει την έξοδο υψηλής τάσης από μικρό σε μεγάλο, και να ρυθμίσει αντίστροφα με τα ρολόγια για να κάνει την έξοδο υψηλής τάσης μείωση από μεγάλο σε μικρό;
⑨Δακτυλίδι διακοπής υψηλής τάσης: Όταν ολοκληρωθεί η δοκιμή ή παρουσιαστεί ανωμαλία, πατήστε αυτό το κουμπί για να διακόψετε την έξοδο υψηλής τάσης, το φως υψηλής τάσης θα σβήσει,το φως του κουμπιού στάσης θα είναι αναμμένο για να υποδείξει ότι υπάρχει έξοδος υψηλής τάσης, και εάν είναι απενεργοποιημένο, σημαίνει ότι δεν υπάρχει έξοδος υψηλής τάσης·
⑩Κουμπί εκκίνησης υψηλής τάσης: Όταν το φως του κουμπιού εκκίνησης είναι αναμμένο, σημαίνει ότι η τάση εξόδου είναι στη θέση μηδέν.Εάν το φως του κουμπιού εκκίνησης δεν είναι αναμμένο μετά την ανάκτηση του διακόπτη ρεύματοςΌταν το φως είναι αναμμένο, πατήστε αυτό το πλήκτρο για να ενεργοποιήσετε τη συσκευή και να παράγετε υψηλή τάση.
⑪Εναλλακτικός διακόπτης προστασίας από υπερστροφή: Όταν το μπλε φως είναι αναμμένο, η προστασία από υπερστροφή είναι ενεργοποιημένη και όταν το μπλε φως είναι απενεργοποιημένο, η προστασία από υπερστροφή είναι απενεργοποιημένη.
⑫Κουμπί διακόπτη λειτουργίας θέσης/αντίστασης τάσης: όταν το κόκκινο φως είναι αναμμένο, είναι η λειτουργία τάσης αντίστασης και όταν το πράσινο φως είναι αναμμένο, είναι η λειτουργία θέσης·
⑬Στήλη γείωσης: σημείο γείωσης του οργάνου, προστασία ασφάλειας.
1. Μικροαμπερόμετρος: δείχνει το μέγεθος και την κατεύθυνση του σήματος
2. Σήμα: Η διεπαφή εισόδου του σήματος χρησιμοποιείται για τη σύνδεση του πλαισίου Α ή της δέσμευσης δέσμευσης.
3. Μηδενική ρύθμιση: η βάση αναφοράς του σήματος ρύθμισης στη λειτουργία "I", δεν λειτουργεί στη λειτουργία "II",
4- Ρυθμίσεις: Ρυθμίστε το πλάτος του σήματος εισόδου.
5. Διακόπτης ταχυτήτων: "0" ταχυτήτων σημαίνει κατάσταση διακοπής λειτουργίας·
Το αρχείο "I" μπορεί να χρησιμοποιηθεί σε κατάσταση δοκιμής τάσης βήματος και σε κατάσταση δοκιμής δέσμευσης.
Είναι κατάλληλο για το περιβάλλον δοκιμής με αδύναμο σήμα εισόδου (με ενσωματωμένο κυκλώμα ενίσχυσης).
Το σύστημα ∆ΙΙ μπορεί να χρησιμοποιείται μόνο σε κατάσταση δοκιμής τάσης βήματος.
Είναι κατάλληλο για περιβάλλον δοκιμής με ισχυρό σήμα εισόδου (χωρίς κυκλώματα ενισχυτών στο εσωτερικό).
Δοκιμή επί τόπου
