Τοποθετητής σημείων σφάλματος υπόγειων καλωδίων

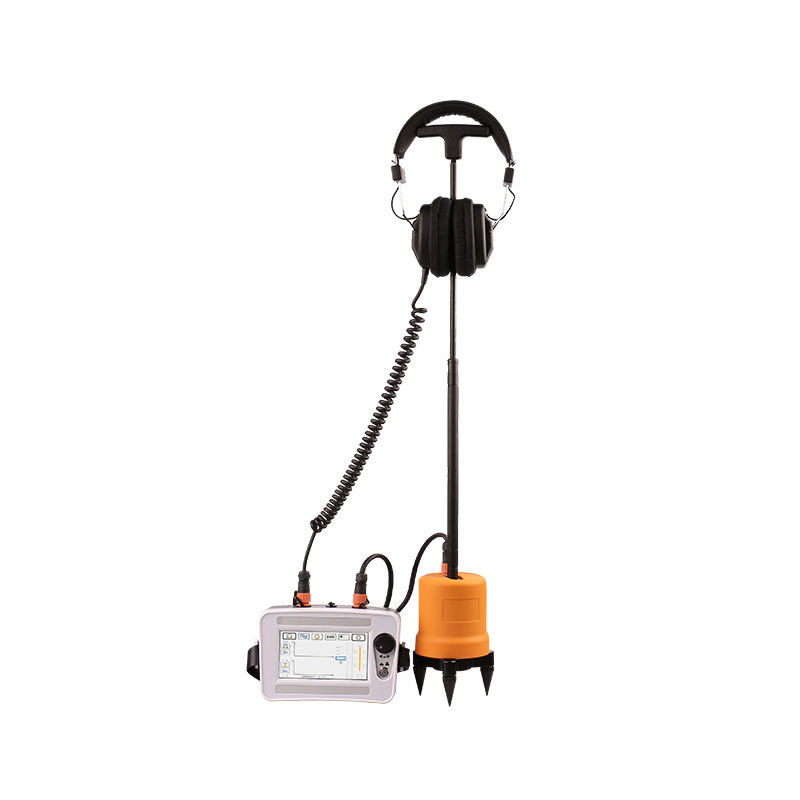

Ο δείκτης σφάλματος καλωδίου XHDD503C χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για τον προσδιορισμό του σημείου σφάλματος του καλωδίου τροφοδοσίας.

Το ηλεκτρονικό φλας-όβερ παράγεται από τη γεννήτρια εκκένωσης κατά την πρόσκρουση, λαμβάνεται και ενισχύεται από τον αντίστοιχο ανιχνευτή,και η ακριβής τοποθεσία του σημείου βλάβης καθορίζεται με ακουστική και οπτική κρίση.

Πρόκειται για μια συσκευή που ολοκληρώνει την ακριβή τοποθέτηση του σημείου βλάβης του καλωδίου εντός του εύρους μέτρησης και συλλέγει την ακουστική και μαγνητική διαφορά χρόνου.Ενσωματώνει τεχνολογία θέσης, με υποβοηθούμενη δοκιμή διαδρομής και άλλες τεχνολογίες, παρέχοντας πολλαπλές λειτουργίες δοκιμής και πλούσιες και ποικίλες πληροφορίες για την αποτελεσματική και ακριβή εντοπισμό σφαλμάτων καλωδίων.

Αυτός ο εντοπιστής σφαλμάτων καλωδίων είναι κατάλληλος για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικών καλωδίων, καλωδίων φωτισμού δρόμου,και θαμμένα σύρματα κατασκευασμένα από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και σφάλματα υψηλής αντίστασης.

Χαρακτηριστικά
1. 5 ιντσών LCD υψηλής φωτεινότητας με άγγιγμα εξασφαλίζει ορατότητα κάτω από το φως του ήλιου.

2- Υιοθετήστε ακουστική και μαγνητική τεχνολογία συγχρονισμένης θέσης για τον αυτόματο υπολογισμό της ακουστικής και μαγνητικής διαφοράς χρόνου.

3Η τιμή αύξησης και η τιμή ενεργοποίησης του ακουστικού σήματος και του μαγνητικού σήματος μπορούν να ρυθμίζονται χειροκίνητα για να προσαρμόζονται σε διάφορα περιβάλλοντα.

4Έχει τεχνολογία μείωσης θορύβου φόντου και μπορεί να επιλέξει από διάφορες μεθόδους φιλτραρίσματος.

5. Έχει λειτουργίες μείωσης θορύβου υποβάθρου BNR και μείωσης θορύβου αθόρυβα.

6Έχει ένδειξη απόκλισης πορείας.

7Εξοπλισμένο με αισθητήρες πολλαπλών στρωμάτων φυσικής απομόνωσης σήματος, ανθεκτική στο νερό βαθμός IP65.

8Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας, μακρύς χρόνος αναμονής, εξοπλισμένη με γρήγορη φόρτιση.

9Μικρό και ελαφρύ, εύκολο στη λειτουργία και απλή διεπαφή ανθρώπου-μηχανής.

Τεχνικοί δείκτες

Αρχή λειτουργίας
Η συσκευή αυτή χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για να εντοπίζει με ακρίβεια τα λάθη.Η αρχή του βασίζεται στην παραδοσιακή μέθοδο προσδιορισμού ακουστικών σημείων και προσθέτει την ανίχνευση και εφαρμογή ηλεκτρομαγνητικών σημάτων.

Όταν η γεννήτρια υψηλής τάσης πραγματοποιεί εκκένωση από την πρόσκρουση στο ελαττωματικό καλώδιο, ο ήχος που παράγεται από την εκκένωση στο σημείο της βλάβης μεταδίδεται στο έδαφος.Το ηχητικό σήμα λαμβάνεται από ένα ανιχνευτή υψηλής ευαισθησίαςΜετά την ενίσχυση, ένας ήχος "pop" μπορεί να ακουστεί ακούγοντας με ακουστικά.

Ο ενσωματωμένος ανιχνευτής του ανιχνευτή λαμβάνει το σήμα μαγνητικού πεδίου σε πραγματικό χρόνο. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalΣυνεχίστε να κινείτε τη θέση του αισθητήρα για να βρείτε το σημείο με τη μικρότερη ακουστική-μαγνητική διαφορά χρόνου, τότε η ακριβής θέση του σημείου σφάλματος θα είναι κάτω από αυτό.

Τα παραδοσιακά όργανα ακουστικής μέτρησης χρησιμοποιούν γενικά μόνο ακουστικά για την παρακολούθηση,ή συμπληρώνονται με την κλίση του δείκτη του μετρητή για τον εντοπισμό του ήχου εκκένωσης στο σημείο βλάβηςΕπειδή ο ήχος εκκένωσης εξαφανίζεται σε μια στιγμή και δεν διαφέρει πολύ από τον περιβαλλοντικό θόρυβο, συχνά προκαλεί μεγάλες δυσκολίες στους χειριστές που δεν έχουν μεγάλη εμπειρία.Η μέθοδος ακουστικού-μαγνητικού συγχρονισμού αποφεύγει αποτελεσματικά τα προαναφερόμενα προβλήματα της παραδοσιακής μεθόδου ακουστικής μέτρησης.

1 ρύθμιση: πατάτε το κουμπί ρύθμισης για να εισέλθετε στην διεπαφή ρύθμισης και περιστρέφετε το κουμπί ρύθμισης για να ορίσετε τις παραμέτρους ρύθμισης·

Όταν ενεργοποιείτε το σύστημα, πρέπει να πατήσετε και να κρατήσετε το κουμπί ενεργοποίησης για 3 έως 4 δευτερόλεπτα μέχρι να ακούσετε έναν μακρύ ήχο "πιπ".Μετά μπορείς να σηκώσεις το κουμπί.· κατά την απενεργοποίηση, πρέπει να πιέσετε και να κρατήσετε πατημένο το κουμπί ενεργοποίησης για 3 έως 4 δευτερόλεπτα.

3 οθόνη: οθόνη αφής 5 ιντσών.

1 Αισθητήρας: πύλη σύνδεσης αισθητήρα του ανιχνευτή.

2 Φορτίωση: θύρα σύνδεσης του φορτιστή.

3 Ειδική πρίζα ακουστικών.

Εισαγωγή διεπαφής και λειτουργίας

Η διεπαφή λειτουργίας περιλαμβάνει μια περιοχή εμφάνισης μορφής κύματος και μια περιοχή ρύθμισης παραμέτρων.

1/2: Ρυθμίσεις αύξησης ήχου/Ρυθμίσεις ενεργοποίησης ήχου: Κάντε κλικ στο εικονίδιο ή για να εισέλθετε στη διασύνδεση ρυθμίσεων αύξησης ήχου και ρυθμίσεων ενεργοποίησης ήχου. 1 είναι η ρύθμιση αύξησης ήχου και 2 είναι η ρύθμιση ενεργοποίησης ήχου.

1) Η αύξηση του ήχου έχει συνολικά 1 έως 8 ρυθμιζόμενες ταχύτητες.,πατήστε το κουμπί ρύθμισης για να εισέλθετε στο περιβάλλον ρύθμισης της αύξησης ήχου και ρυθμίστε τον ήχο στο σήμα.

2) Ο ακουστικός πυροκροτητής έχει συνολικά από 0 έως 99 ρυθμιζόμενα επίπεδα.πατήστε το κουμπί ρύθμισης για να εισέλθετε στη διεπαφή ρύθμισης ακουστικού ενεργοποιητή και να ρυθμίσετε το όριο ακουστικού ενεργοποιητή. Οριακή τιμή. Όσο μεγαλύτερη είναι η τιμή, τόσο χαμηλότερη είναι η ευαισθησία ενεργοποίησης και τόσο υψηλότερο το φιλτραρισμένο σήμα. Η προεπιλεγμένη τιμή κατώτατου ορίου ενεργοποίησης κατά την εκκίνηση είναι 30 επίπεδα.

3/4: ρύθμιση αύξησης μαγνητικού πεδίου/ρύθμιση ενεργοποίησης μαγνητικού πεδίου: Κάντε κλικ στο εικονίδιο για να εισέλθετε στην διεπαφή ρύθμισης αύξησης μαγνητικού πεδίου και ρύθμισης ενεργοποίησης μαγνητικού πεδίου.Η αριστερή πλευρά είναι η ρύθμιση αύξησης μαγνητικού πεδίου και η δεξιά πλευρά είναι η ρύθμιση ενεργοποίησης μαγνητικού πεδίου.

1) Η αύξηση του μαγνητικού πεδίου έχει συνολικά από 1 έως 8 ρυθμιζόμενα γρανάζια.Επιλέξτε το εικονίδιο, πατήστε το κουμπί ρύθμισης για να εισέλθετε στη διασύνδεση ρύθμισης αύξησης μαγνητικού πεδίου και να ρυθμίσετε το ζεύγος μαγνητικού πεδίου.Η προεπιλεγμένη αύξηση μαγνητικού πεδίου κατά την εκκίνηση είναι 8 επίπεδα.

2) Η σκανδάλη του μαγνητικού πεδίου έχει συνολικά 0 έως 99 ρυθμιζόμενα γρανάζια.όσο χαμηλότερη είναι η ευαισθησία του πυροδότη και όσο υψηλότερο είναι το φιλτραρισμένο σήμα. Ή στρίψτε το κουμπί ρύθμισης και επιλέξτε το εικονίδιο, πατήστε το κουμπί ρύθμισης για να εισέλθετε στη διεπαφή ρύθμισης ενεργοποίησης μαγνητικού πεδίου και να ρυθμίσετε το όριο ενεργοποίησης μαγνητικού πεδίου.Η προεπιλεγμένη αύξηση μαγνητικού πεδίου κατά την εκκίνηση είναι 30 επίπεδα.

5: Ενδείξεις ανίχνευσης: Όταν ο ανίχνευσης δεν είναι συνδεδεμένος, εμφανίζεται το εικονίδιο με σταυρό.

6: Φιλτράρισμα πλήρους διέλευσης: λειτουργία φιλτράρισμα πλήρους διέλευσης.

Φιλτράρισμα χαμηλής διέλευσης: λειτουργία φιλτράρισμα χαμηλής διέλευσης.

Φιλτράρισμα υψηλής διέλευσης: λειτουργία φιλτράρισμα υψηλής διέλευσης.

Φιλτράρισμα διασταύρωσης ζώνης: μέθοδος διασταύρωσης ζώνης.

7.Στήριξη αθόρυβος: Κάντε κλικ στο εικονίδιο για να ενεργοποιήσετε και να απενεργοποιήσετε τη λειτουργία αθόρυβος.Ο οικοδεσπότης ενεργοποιεί αμέσως τον αθόρυβο για να αποφύγει τη ζημιά του θορύβου στα αυτιά..

8Ρυθμίσεις.BNR: Κάντε κλικ στο εικονίδιο για να ενεργοποιήσετε και να απενεργοποιήσετε τη λειτουργία μείωσης ψηφιακού θορύβου.Η τεχνολογία BNR για την μείωση του ψηφιακού θορύβου στο παρασκήνιο χρησιμοποιείται για την αντιμετώπιση μεγάλου θορύβου στο περιβάλλον, καθιστώντας ευκολότερο τον ακριβή προσδιορισμό του σημείου.

9Ρυθμίσεις όγκου: Κάντε κλικ στο εικονίδιο ή γυρίστε το κουμπί ρύθμισης για να ρυθμίσετε την ένταση και κάντε κλικ στο κουμπί "+" ή "-" στην οθόνη.Υπάρχουν από 0 έως 16 ρυθμιζόμενα επίπεδα συνολικάΣυνιστάται να το ρυθμίσετε σε 8 επίπεδα.

10Δείκτης ισχύος: Δείχνει την κατάσταση ισχύος της μπαταρίας της συσκευής.

11Η ένταση του ήχου: ένδειξη της έντασης του ήχου και αντίστοιχη αριθμητική εμφάνιση.

12Ηλεκτρομαγνητικό σήμα: ολοκληρώθηκε η εκκίνηση, μπορείτε να δείξετε το λογότυπο (η αστραπή είναι κίτρινη) ή το λογότυπο του αισθητήρα ακουστικής επαφής (η αστραπή είναι λευκή).

13Δυνατότητα μαγνητικού πεδίου: ένδειξη της έντασης του μαγνητικού πεδίου και αντίστοιχη αριθμητική απεικόνιση.

14Τέσσερα σύνολα προβολής δεδομένων ακουστικής και μαγνητικής διαφοράς χρόνου, που δείχνουν την ακουστική και μαγνητική διαφορά χρόνου για αναφορά του χρήστη για τη βελτίωση της ακρίβειας του σταθερού σημείου.

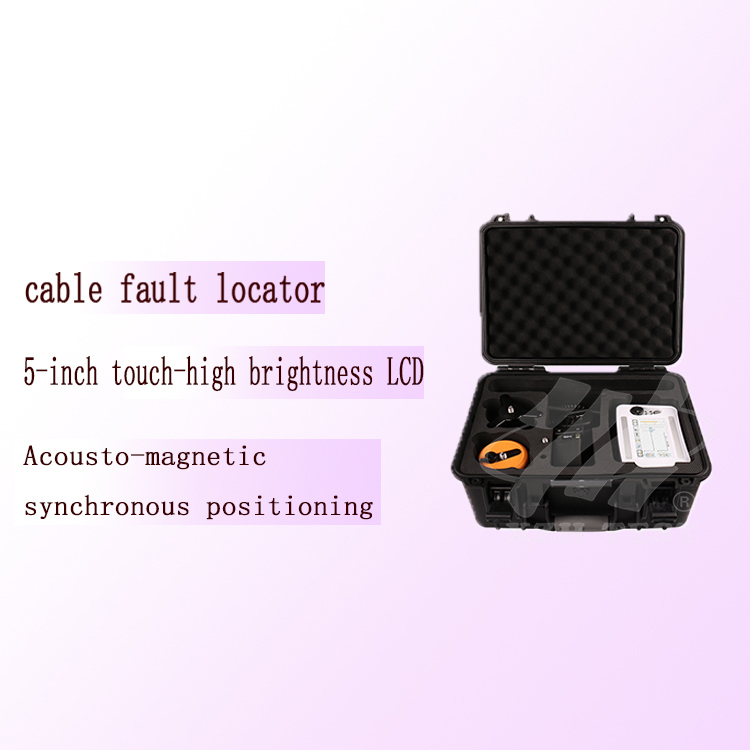

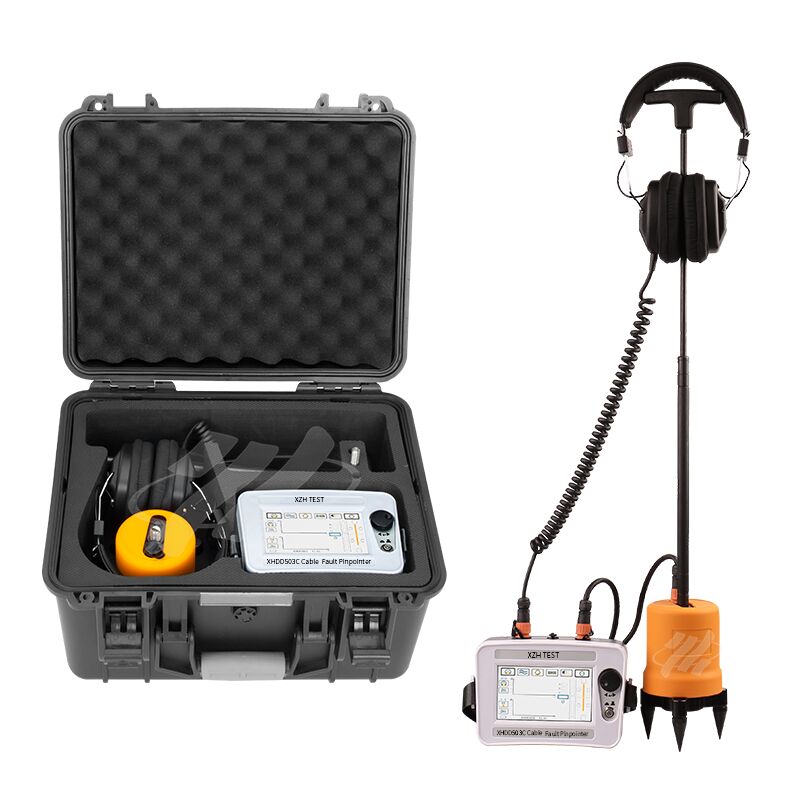

Κατάλογος συσκευασίας

Δοκιμές επί τόπου
