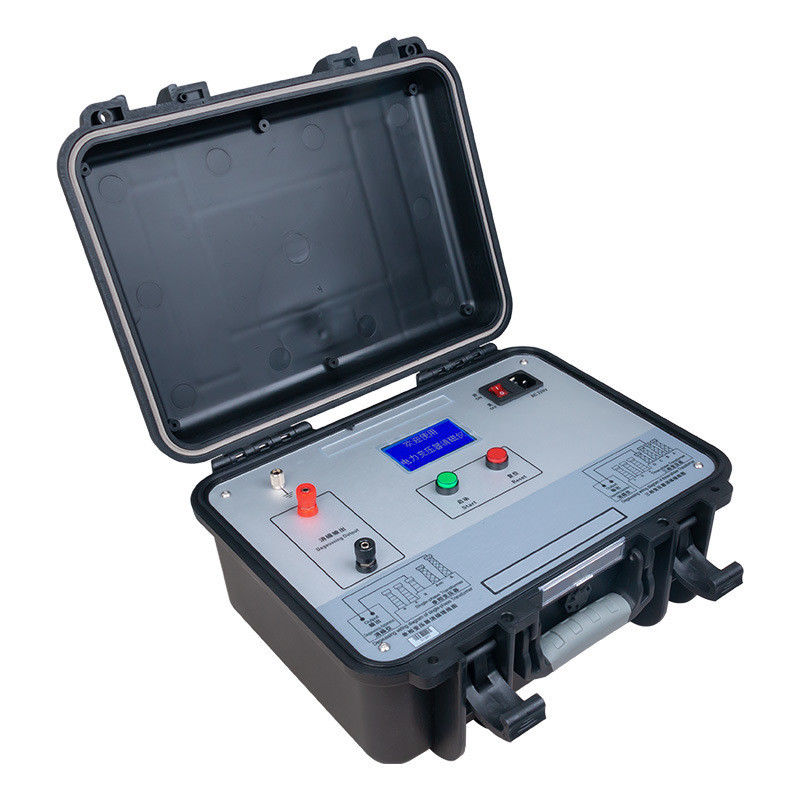

Απομαγνητιστής Μετασχηματιστή| XHXC105
Ο απομαγνητιστής μετασχηματιστή XHXC105 είναι μια εξειδικευμένη συσκευή για την εξάλειψη κινδύνων υπολειμματικού μαγνητισμού μετά από δοκιμές αντίστασης DC μεγάλων μετασχηματιστών ισχύος και μετασχηματιστών οργάνων. Λόγω της εγγενούς υστέρησης των σιδηρομαγνητικών υλικών, ο υπολειμματικός μαγνητισμός παραμένει στον σιδηροπυρήνα μετά από μετρήσεις λόγου τάσης και αντίστασης DC. Όταν ο μετασχηματιστής τροφοδοτείται, αυτός ο υπολειμματικός μαγνητισμός προκαλεί κορεσμό του πυρήνα κατά μισό κύκλο, δημιουργώντας μεγάλο αριθμό αρμονικών στο ρεύμα διέγερσης. Αυτό όχι μόνο αυξάνει την κατανάλωση άεργης ισχύος, αλλά μπορεί επίσης να προκαλέσει λανθασμένη λειτουργία των συσκευών προστασίας ρελέ και να οδηγήσει σε οικονομικές απώλειες. Το XHXC105 αφαιρεί τον υπολειμματικό μαγνητισμό με ασφάλεια και αποτελεσματικότητα πριν από την τροφοδοσία του μετασχηματιστή, προστατεύοντας τον μετασχηματιστή από την επίδραση του ρεύματος εισροής μαγνήτισης και διασφαλίζοντας ασφαλή θέση σε λειτουργία και λειτουργία.
Εφαρμογές & Στοχευμένο Κοινό:Σχεδιασμένο για κατασκευαστές μετασχηματιστών που πραγματοποιούν απομαγνητισμό πριν από την παράδοση και αποδοχή εργοστασίου, ομάδες προληπτικών δοκιμών εργοστασίων παραγωγής ενέργειας και εταιρειών κοινής ωφέλειας που προετοιμάζουν μετασχηματιστές για ασφαλή τροφοδοσία, ομάδες θέσης σε λειτουργία και αποδοχής νέων υποσταθμών, ινστιτούτα δοκιμών υψηλής τάσης και παρόχους υπηρεσιών δοκιμών αντίστασης DC, καθώς και κατασκευαστές μετασχηματιστών οργάνων και εργαστήρια συντήρησης που πρέπει να εξαλείψουν τον υπολειμματικό μαγνητισμό πριν από την τροφοδοσία.
Βασικές Προδιαγραφές
| Παράμετρος |
Προδιαγραφή |
| Ρεύμα Απομαγνητισμού |
5A, 1A, 200mA, 5mA (προσαρμόσιμο) |
| Λειτουργία Απομαγνητισμού |
Χειροκίνητη, Αυτόματη |
| Χρόνος Απομαγνητισμού |
Χειροκίνητη 3 λεπτά ανά φορά; Αυτόματη 9 λεπτά ανά φορά |
| Αποτέλεσμα Απομαγνητισμού |
Μεγαλύτερο από 90 τοις εκατό ανά φορά |
| Πρόοδος Απομαγνητισμού |
0 έως 100 τοις εκατό εμφανίζεται σε πραγματικό χρόνο |
| Τροφοδοτικό Εργασίας |
AC220V±10% |
| Συχνότητα Τροφοδοσίας |
50Hz±1Hz |
| Θερμοκρασία Λειτουργίας |
-25°C έως 50°C |
| Υγρασία Λειτουργίας |
≤90% |
| Βάρος |
5kg (χωρίς καλώδια δοκιμής) |
| Εφαρμοστέο Εύρος |
Μετασχηματιστές ισχύος 35kV και άνω και μετασχηματιστές οργάνων, ειδικά μετασχηματιστές μεγάλης χωρητικότητας 330kV και άνω |
Προηγμένα Χαρακτηριστικά
Υιοθετεί πατενταρισμένη τεχνολογία της αρχής εξασθένησης μετατροπής συχνότητας DC
Οι τριφασικοί μετασχηματιστές χρειάζονται μόνο απομαγνητισμό φάσης Β για να επιτευχθεί ο σκοπός
Αυτόματη κρίση σταθερού ρεύματος με απόκτηση και επεξεργασία δεδομένων 16-bit AD
Έξυπνες αυτόματες και χειροκίνητες λειτουργίες απομαγνητισμού
Γρήγορη ταχύτητα απομαγνητισμού: μονή φορά βελτιώθηκε από 30 λεπτά σε λιγότερο από 4 λεπτά
Εμφανές αποτέλεσμα απομαγνητισμού: μονή φορά βελτιώθηκε από 80 τοις εκατό σε πάνω από 90 τοις εκατό
Μπορεί να χρησιμοποιήσει απευθείας τα καλώδια ρεύματος της δοκιμής αντίστασης DC, βολικό για αντιστοίχιση με τον ελεγκτή αντίστασης DC
Σαφής διεπαφή στα Κινέζικα με εμφάνιση σε πραγματικό χρόνο της προόδου απομαγνητισμού
Κατάλληλο για μετασχηματιστές ισχύος 35kV και άνω και μετασχηματιστές οργάνων πριν από την τροφοδοσία, ειδικά μετασχηματιστές μεγάλης χωρητικότητας 330kV και άνω
Μικρό μέγεθος και ελαφρύ βάρος, πολύ κατάλληλο για χρήση στο πεδίο
Αυτό το όργανο παρέχει στους μηχανικούς δοκιμών μετασχηματιστών μια αξιόπιστη, αποτελεσματική λύση για την εξάλειψη του υπολειμματικού μαγνητισμού, βοηθώντας τους κατασκευαστές, τις εταιρείες κοινής ωφέλειας και τις ομάδες θέσης σε λειτουργία να αποτρέψουν ζημιές από ρεύμα εισροής, λανθασμένη λειτουργία προστασίας ρελέ και ρύπανση ποιότητας ισχύος πριν από την τροφοδοσία του μετασχηματιστή.
Συχνές Ερωτήσεις
Ε1: Για ποιον είναι σχεδιασμένος αυτός ο απομαγνητιστής μετασχηματιστή;
Είναι σχεδιασμένο για κατασκευαστές μετασχηματιστών που πραγματοποιούν απομαγνητισμό πριν από την παράδοση και αποδοχή εργοστασίου, ομάδες προληπτικών δοκιμών εργοστασίων παραγωγής ενέργειας και εταιρειών κοινής ωφέλειας που προετοιμάζουν μετασχηματιστές για ασφαλή τροφοδοσία, ομάδες θέσης σε λειτουργία και αποδοχής νέων υποσταθμών, ινστιτούτα δοκιμών υψηλής τάσης και παρόχους υπηρεσιών δοκιμών αντίστασης DC, καθώς και κατασκευαστές μετασχηματιστών οργάνων και εργαστήρια συντήρησης που πρέπει να εξαλείψουν τον υπολειμματικό μαγνητισμό πριν από την τροφοδοσία.
Ε2: Γιατί είναι απαραίτητος ο απομαγνητισμός πριν από την τροφοδοσία του μετασχηματιστή;
Ο υπολειμματικός μαγνητισμός στον πυρήνα του μετασχηματιστή προκαλεί κορεσμό κατά μισό κύκλο όταν ο μετασχηματιστής τροφοδοτείται, παράγοντας μεγάλο ρεύμα εισροής και αρμονικές. Αυτό μπορεί να προκαλέσει λανθασμένη λειτουργία προστασίας ρελέ, αποτυχία συχνής τροφοδοσίας, συμπτωματική ενεργοποίηση εισροής γειτονικών μετασχηματιστών, διακοπές ρεύματος μεγάλης κλίμακας, ζημιές σε μετασχηματιστές και διακόπτες από υπερβολική ηλεκτροδυναμική δύναμη, μειωμένη ακρίβεια μέτρησης CT, ρύπανση ποιότητας ισχύος και διακυμάνσεις τάσης. Ο απομαγνητισμός πριν από την τροφοδοσία εξαλείφει αυτούς τους κινδύνους και διασφαλίζει την ασφαλή λειτουργία του μετασχηματιστή.
Ε3: Πώς αφαιρεί ο XHXC105 τον υπολειμματικό μαγνητισμό;
Το XHXC105 υιοθετεί την αρχή εξασθένησης μετατροπής συχνότητας DC. Χρησιμοποιεί τη μέθοδο απομαγνητισμού DC με περιοδικά μειούμενο πλάτος ρεύματος και περιοδικά μεταβαλλόμενη πολικότητα ρεύματος. Σταδιακά συρρικνώνοντας τον βρόχο υστέρησης και ακυρώνοντας τους μαγνητικούς πόλους μεταξύ τους, ο υπολειμματικός μαγνητισμός εξαλείφεται. Σε αυτόματη λειτουργία, το όργανο πραγματοποιεί απομαγνητισμό με την ακολουθία 5A, 1A, 200mA και 5mA μέχρι η πρόοδος να φτάσει το 100 τοις εκατό, και στη συνέχεια εκφορτίζει αυτόματα.
Ε4: Ποιες είναι οι βασικές προδιαγραφές και η απόδοση;
Το ρεύμα απομαγνητισμού έχει τέσσερις βαθμίδες 5A, 1A, 200mA και 5mA που είναι προσαρμόσιμες. Η χειροκίνητη λειτουργία διαρκεί περίπου 3 λεπτά ανά φορά και η αυτόματη λειτουργία περίπου 9 λεπτά ανά φορά, με αποτέλεσμα απομαγνητισμού άνω του 90 τοις εκατό ανά φορά. Το όργανο λειτουργεί με τροφοδοτικό AC220V συν ή πλην 10 τοις εκατό στα 50Hz συν ή πλην 1Hz, λειτουργεί σε θερμοκρασίες από -25 βαθμούς Κελσίου έως 50 βαθμούς Κελσίου με υγρασία όχι μεγαλύτερη από 90 τοις εκατό, και ζυγίζει μόνο 5kg χωρίς τα καλώδια δοκιμής.
Ε5: Είναι το XHXC105 βολικό για χρήση στο πεδίο;
Ναι. Το όργανο διαθέτει σχεδιασμό λειτουργίας δύο πλήκτρων: το κόκκινο πλήκτρο για επιλογή και επαναφορά, και το πράσινο πλήκτρο για επιβεβαίωση και έναρξη. Έχει μια σαφή διεπαφή στα Κινέζικα με εμφάνιση σε πραγματικό χρόνο της λειτουργίας απομαγνητισμού, της τιμής ρεύματος και της προόδου, και μπορεί να χρησιμοποιήσει απευθείας τα καλώδια ρεύματος ενός ελεγκτή αντίστασης DC. Το μικρό του μέγεθος και το ελαφρύ βάρος των 5kg το καθιστούν πολύ κατάλληλο για χρήση στο πεδίο σε υποσταθμούς, εργοστάσια παραγωγής ενέργειας και εργοστάσια παραγωγής.
