Αναλυτής ανταπόκρισης συχνότητας τριών φάσεων με στρογγυλοποίηση για ταυτόχρονη μέτρηση

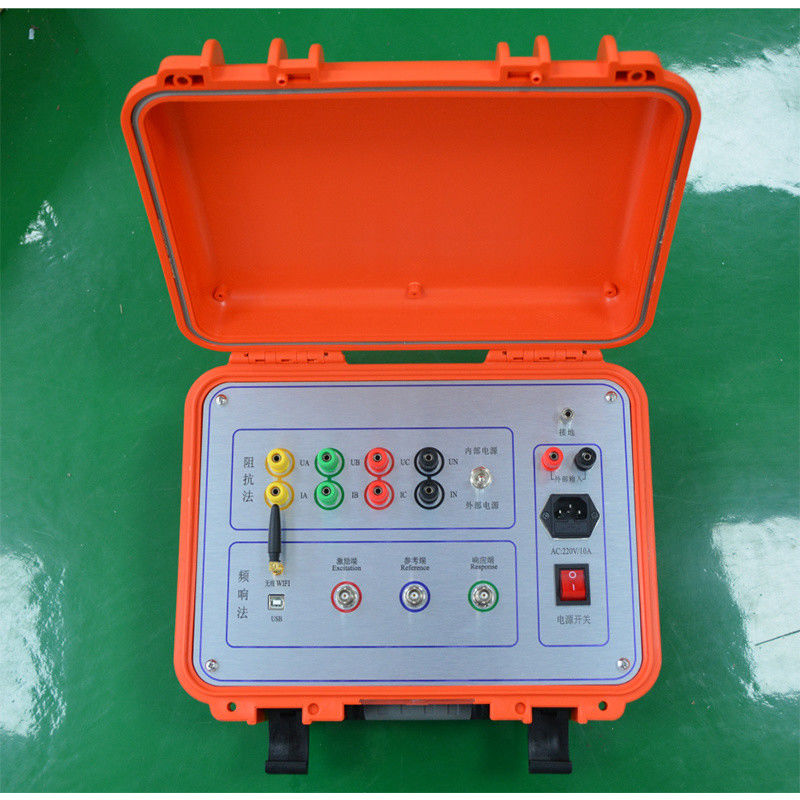

XHBX1501S Δοκιμαστής παραμόρφωσης περιέλιξης μετασχηματιστή
SFRA Test kit μετασχηματιστή (Τριφασική ταυτόχρονη μέτρηση)

Περιγραφή προϊόντος

Ο δοκιμαστής παραμόρφωσης περιέλιξης μετασχηματιστή, βασισμένος, μπορεί να κάνει ακριβή διάγνωση της εσωτερικής βλάβης του μετασχηματιστή, βασιζόμενος στη μέτρηση των χαρακτηριστικών παραμέτρων των εσωτερικών περιελίξεων του μετασχηματιστή, χρησιμοποιώντας τη μέθοδο ανάλυσης απόκρισης συχνότητας (FRA) που αναπτύχθηκε και βελτιώθηκε από τις ανεπτυγμένες χώρες.
Εφαρμόζεται στην ανίχνευση εσωτερικής δομικής βλάβης σε μετασχηματιστές ισχύος 63kV-500kV.

Κύρια χαρακτηριστικά

1. Η δοκιμή μπορεί να πραγματοποιηθεί χωρίς να σηκωθεί το καπάκι και να αποσυναρμολογηθεί ο μετασχηματιστής.

2. Υιοθετήστε τη δημοφιλέστερη μέθοδο σάρωσης για μέτρηση.

3. Αυτό το όργανο μπορεί να μετρήσει μετασχηματιστές άνω των 6kV.

4. Χρησιμοποιεί μια διαχωρισμένη δομή, ο κεντρικός υπολογιστής δοκιμής και ο κεντρικός υπολογιστής συνδέθηκαν μέσω USB ή σύνδεσης δικτύου, μπορεί να χρησιμοποιηθεί ελεύθερα όταν συνδέθηκε.

5. Η καλωδίωση πεδίου είναι απλή, εύκολη στη χρήση.

6. Εύρος δυναμικής μέτρησης: -100dB ~ 20dB.

7. Το λογισμικό ανάλυσης είναι ισχυρό και οι δείκτες λογισμικού και υλικού πληρούν το εθνικό πρότυπο DL/T911-2004.

8. Μέτρηση σάρωσης χρησιμοποιώντας γραμμική ή λογαριθμική κατανομή.

9. Το κανάλι απόκρισης έχει πολλαπλά εύρη και ρυθμίζει αυτόματα το εύρος κατά τη διάρκεια της διαδικασίας μέτρησης.

Κύριες τεχνικές παράμετροι

★ Λειτουργία σάρωσης:

1. Γραμμική κατανομή σάρωσης
   Εύρος μέτρησης σάρωσης: (10Hz) - (10MHz) 40000 σημεία σάρωσης, ανάλυση 0,25kHz, 0,5kHz και 1kHz
2. Κατανομή μέτρησης σάρωσης συχνότητας τμήματος

★ Άλλες τεχνικές παράμετροι:

1. Εύρος μέτρησης πλάτους (-120dB) έως (+20 dB)
2. Ακρίβεια μέτρησης πλάτους: 0,1dB
3. Ακρίβεια συχνότητας σάρωσης: 0,01%
4. Σύνθετη αντίσταση εισόδου σήματος: 1MΩ
5. Σύνθετη αντίσταση εξόδου σήματος: 50Ω
6. Πλάτος εξόδου σήματος: ± 20V
7. Ποσοστό επανάληψης δοκιμής: 99,9%
8. Διαστάσεις οργάνων μέτρησης (ΜxΠxΥ) 300X340X120 (mm)
9. Μέγεθος αλουμινένιου κουτιού του οργάνου (ΜxΠxΥ) 310X400X330 (mm)
10. Συνολικό βάρος: 13Kg
11. Θερμοκρασία λειτουργίας: -10ºC έως +40ºC
12. Θερμοκρασία αποθήκευσης: -20ºC έως +70ºC
13. Σχετική υγρασία: <90%, μη συμπυκνωμένη
