Μετασχηματιστής Δοκιμαστής αναλογίας περιστροφής
Εισαγωγή

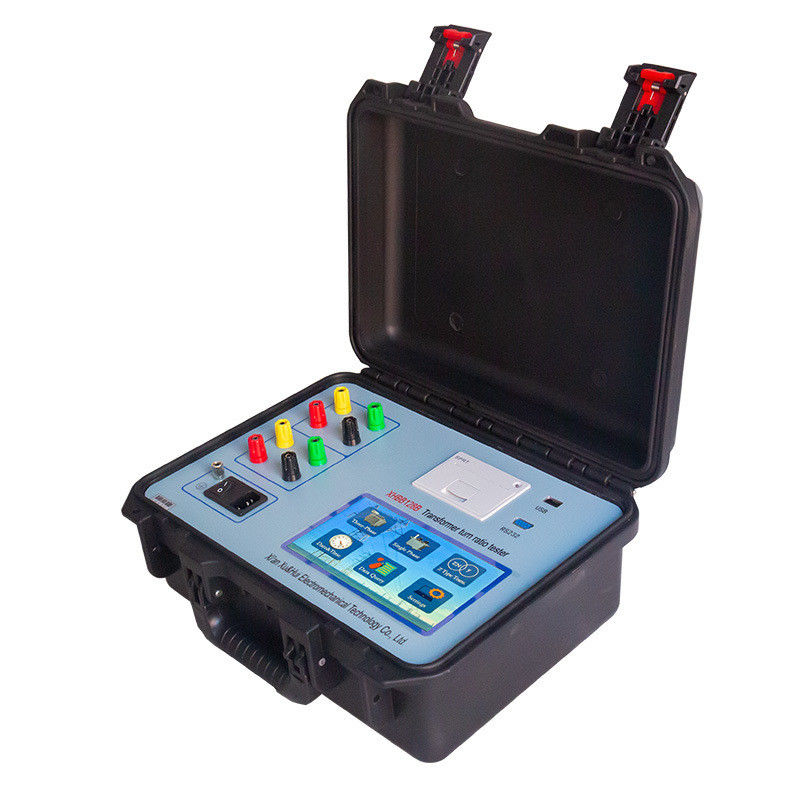

Το XHBB128B Transformer Turns Ratio Tester είναι ένα τριστάσιο όργανο ακρίβειας για την επαλήθευση της αναλογίας στροφών μετασχηματιστή και της αναλογίας τάσης.Κατά την παραγωγή ημιτελών και τελικών μετασχηματιστών ισχύος, και πριν από την έναρξη λειτουργίας των νεοεγκατεστημένων μετασχηματιστών, ελέγχει την ορθότητα της αναλογίας στροφών, την κατάσταση του διακόπτη, τα μικρά κυκλώματα μεταξύ στροφών και την ικανότητα παράλληλης λειτουργίας.Σε αντίθεση με τις παραδοσιακές γέφυρες αναλογίας με μη διαισθητικές μετρήσεις φάσης με φάση, το XHBB128B χρησιμοποιεί τροφοδοσία με μετατροπέα ακριβείας τριών φάσεων για γρήγορη δοκιμή και υψηλή ακρίβεια.
Βασικά χαρακτηριστικά
Χρησιμοποιεί τροφοδοσία ηλεκτρικής ενέργειας με τριστάσιο μετατροπέα ακριβείας αντί για μονάσταση, με εξάλειψη της αρμονικής επιρροής κατά τη διάρκεια της μέτρησης για πιο ακριβή αποτελέσματα.μη επηρεάζεται όταν η πηγή ισχύος λειτουργίας είναι γεννήτρια.
Η τριφασική έξοδος βελτιώνει την ταχύτητα δοκιμής, μετρά τη γωνία διαστάσεων και προσδιορίζει αυτόματα τις ομάδες καλωδίωσης του μετασχηματιστή 0-11.
Ευρεία συμβατότητα μετασχηματιστών, ειδικά μετασχηματιστών τύπου Z, ευθυγραμμιστή, γείωσης, ηλεκτρικού κλιβάνου, μετασχηματιστών μετατόπισης φάσης και ισορροπίας, με τις πιο ολοκληρωμένες παραμέτρους μέτρησης.
Εξαρτήματα ηλεκτρικής ενέργειας για ηλεκτρικές συσκευές που χρησιμοποιούνται στην κατασκευή ηλεκτρικών συσκευώνκαι πλήρης προστασία από βραχυκύκλωμα για ενισχυμένη σταθερότητα.
Μετά την εισαγωγή των ονομαστικών παραμέτρων, μετρά αυτόματα την αναλογία του μετασχηματιστή, την τιμή σφάλματος και τη θέση του διακόπτη ροής· μετρά με ακρίβεια την ασύμμετρη ροή και υποστηρίζει έως και 99 σημεία ροής.
7 ιντσών υψηλής ευκρίνειας έγχρωμη οθόνη αφής LCD με ενοποιημένη οθόνη και οδηγίες βήμα προς βήμα, ολοκληρώνοντας τη λειτουργία του οργάνου χωρίς εγχειρίδιο.
Εκτύπωση, διεπαφή USB flash drive και διεπαφή RS232 για βολικό γραφείο χωρίς χαρτί.
Πολυλειτουργική μηχανική πλαστική θήκη που είναι ανθεκτική σε κρύο και θερμοκρασία, σφραγισμένη και αδιάβροχη, και ανθεκτική σε πτώση και κρούση για δοκιμές πεδίου.
Τεχνικές προδιαγραφές
| Πεδίο δοκιμής |
0.9 ~ 10000 |
| Ακριβότητα μέτρησης |
±0,1% + 2 ψηφία (0,9-500)
±0,2% + 2 ψηφία (501-2000)
±0,5% + 2 ψηφία (2001-10000) |
| Απόφαση |
0.0001 ελάχιστο |
| Τεχνική ένταση |
Εναρμόζεται αυτόματα ανάλογα με το φορτίο |
| Ηλεκτρική τροφοδοσία |
Δυναμικό ρεύματος |
| Θερμοκρασία περιβάλλοντος |
-10oC ~ 40oC |
| Σχετική υγρασία |
≤ 85%, χωρίς συμπύκνωση |
| Μέγεθος |
Διοικητής: 360 × 290 × 170 mm
Κουτί καλωδίων: 360 × 290 × 170 mm |
| Βάρος |
Διοικητής: 5,9 kg
Κουτί καλωδίων: 5,65 kg |
Για ποιον είναι;
Κατασκευάστηκε για επαγγελματίες παραγωγής και πεδίου που χρειάζονται γρήγορη, ακριβή επαλήθευση της αναλογίας στροφών σε τυποποιημένους και ειδικούς μετασχηματιστές.το XHBB128B εξυπηρετεί ένα ευρύτερο κοινό από τις συμβατικές γέφυρες αναλογίας μόνο υποσταθμών:
Εταιρείες παραγωγής μετασχηματιστών που εκτελούν έλεγχο ποιότητας σε ημιτελή και τελικά μετασχηματιστήρια.
Μηχανικοί εγκατάστασης και προληπτικής συντήρησης σταθμών ηλεκτροπαραγωγής και υποσταθμών.
Τρίτοι οργανισμοί ηλεκτρικής δοκιμής και επιθεώρησης.
Ομάδες εξυπηρέτησης μετασχηματιστών ειδικού σκοπού, όπως μετασχηματιστές τύπου Z, ευθυγραμμιστές, ηλεκτρικούς κλιβάνους, μετασχηματιστές μετατόπισης φάσης και μετασχηματιστές ισορροπίας.
Κατάλογος συσκευασίας

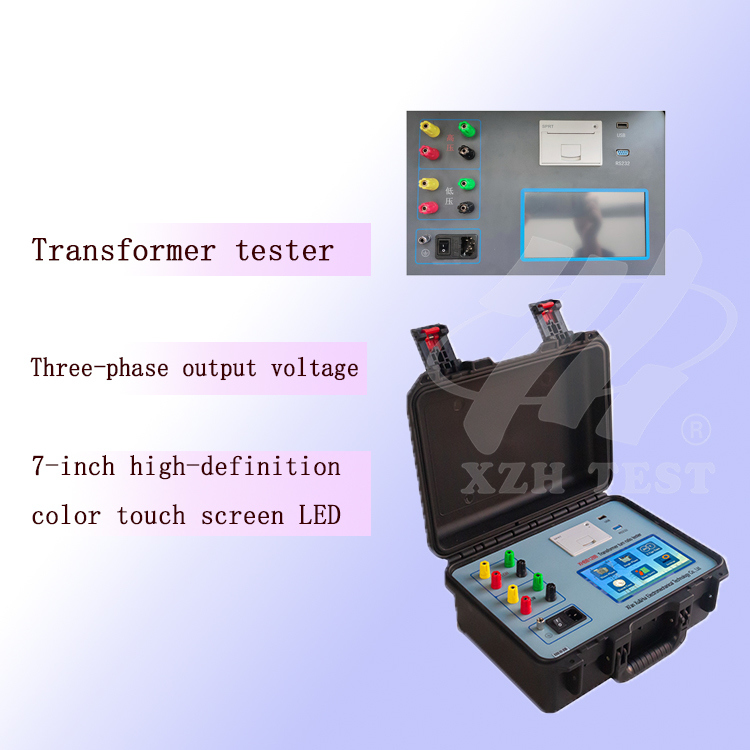

Λεπτομέρειες για το προϊόν
Γενικές ερωτήσεις
1Για ποιον είναι σχεδιασμένος αυτός ο δοκιμαστής αναλογίας στροφών;
Είναι κατασκευασμένο για εργοστάσια κατασκευής μετασχηματιστών που εκτελούν έλεγχο ποιότητας σε ημιτελή και τελικές μονάδες παραγωγής, και για μηχανικούς ανάθεσης και συντήρησης στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας,Υπηρεσίες δοκιμών τρίτων που χρειάζονται ταχεία, ακριβής επαλήθευση αναλογίας στο πεδίο.
2Μπορεί να δοκιμάσει μετασχηματιστές ειδικής χρήσης, όπως μετασχηματιστές τύπου Z, ευθυγραμμιστή ή ηλεκτρικού κλιβάνου;
Αντίθετα με γενικές μονοδιάθετες γέφυρες αναλογίας, υποστηρίζει Z-τύπου, ευθυγραμμιστή, γείωση, ηλεκτρικό φούρνο, μετατόπιση φάσης και μετασχηματιστές ισορροπίας,καθιστώντας το τη σωστή επιλογή για τις ομάδες εξυπηρέτησης που χειρίζονται μη τυποποιημένους στόλους μετασχηματιστών.
3Αναγνωρίζει αυτόματα την ομάδα περιστροφής του μετασχηματιστή;
Η έξοδος του τριστάσιου μετατροπέα μετρά την γωνία διαστάσεων και εντοπίζει αυτόματα ομάδες καλωδίωσης 0-11, κάτι που είναι απαραίτητο για τους μηχανικούς ελέγχου ποιότητας που ελέγχουν την ορθότητα των περιστρεφόμενων γραμμών παραγωγής.
4Πόσες θέσεις αλλαγής κρουαζιέρας μπορεί να επαληθεύσει;
Υποστηρίζει έως και 99 σημεία απόκλισης και υπολογίζει αυτόματα το σφάλμα αναλογίας και την ακριβή θέση της βρύσης, συμπεριλαμβανομένων των ασύμμετρων μετατροπών βρύσης,ιδανικό για τα πληρώματα συντήρησης που ελέγχουν τους μετατροπείς βρύσης κατά το φορτίο.
5Ποιο εύρος μετρήσεων και ακρίβεια μπορούν να αναμένουν οι μηχανικοί πεδίου;
Καλύπτει ένα εύρος αναλογίας 0,9-10000 με ακρίβεια ±0,1% + 2 ψηφίων (0,9-500), ±0,2% + 2 ψηφίων (501-2000) και ±0,5% + 2 ψηφίων (2001-10000),διασφάλιση αξιόπιστων μετρήσεων τόσο για την παραγωγή QC όσο και για την προληπτική συντήρηση.
