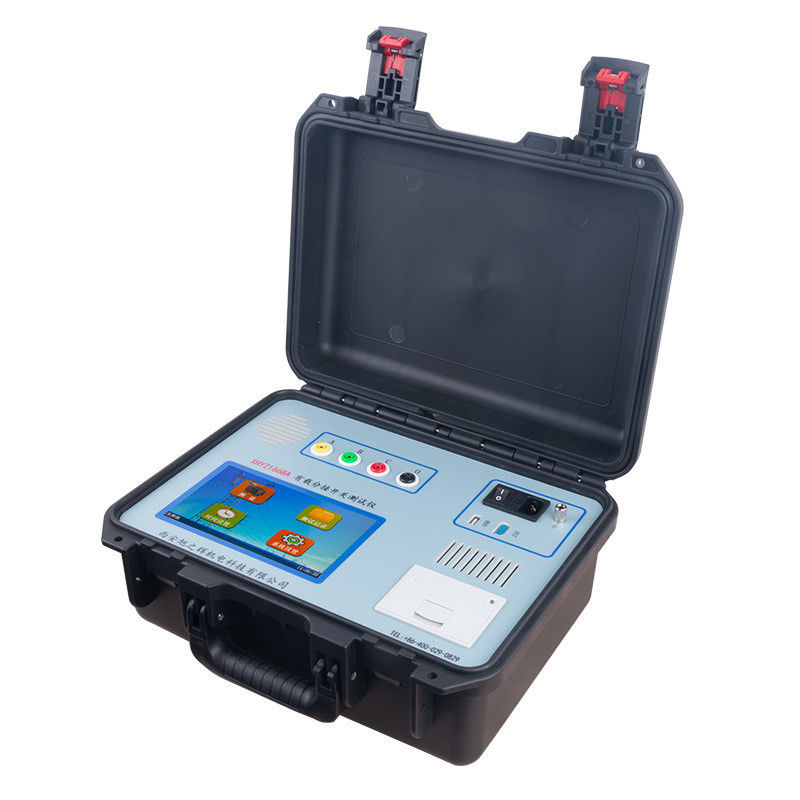

Δοκιμαστής μετατροπής βυθού με φορτίο XHYZ1688
Ο δοκιμαστής μετατροπής κροτάθματος κατά φόρτιση XHYZ1688 είναι ένα εξειδικευμένο όργανο που έχει σχεδιαστεί για τη μέτρηση της μορφής κύματος μετάβασης, του χρόνου μετάβασης,τιμές αντίστασης στιγμιαίας μετάβασης και τριφασικός συγχρονισμός των μετασχηματιστών μετατροπών σε φόρτο (OLTC)Ο διακόπτης ροής είναι το μόνο κινούμενο μέρος που συνδέεται με το κύκλωμα του μετασχηματιστή, έτσι ώστε η κατάστασή του να επηρεάζει άμεσα την ασφαλή λειτουργία ολόκληρου του μετασχηματιστή.Σύμφωνα με τους κανονισμούς για την παράδοση και την πρόληψη δοκιμών του εξοπλισμού ισχύος, πρέπει να ελέγχεται η σειρά ενεργειών του διακόπτη στροφής σε φόρτο και να μετράται τακτικά ο χρόνος στροφής.Αυτό το όργανο διαθέτει ένα υψηλό βαθμό νοημοσύνης με πλήρη κινέζικα προτάσεις μενού και απλή λειτουργίαΤο συμπαγές του μέγεθος, το ελαφρύ βάρος και η ισχυρή ικανότητά του κατά των παρεμβολών μειώνουν σημαντικά την ένταση εργασίας του προσωπικού πεδίου.καθιστώντας το ιδανικό εργαλείο για μονάδες παραγωγής και τροφοδοσίας ηλεκτρικής ενέργειας καθώς και κατασκευαστές μετασχηματιστών για τη διασφάλιση ασφαλούς παραγωγής και τη βελτίωση της ποιότητας του προϊόντος.
Εφαρμογές & στοχευόμενο κοινό:κατασκευασμένο για κατασκευαστές μετασχηματιστών που εκτελούν εργοστασιακή αποδοχή και εξαγωγικό έλεγχο ποιότητας των μετατροπών βρύσης σε φόρτο,Ομάδες προληπτικών δοκιμών σταθμών παραγωγής ηλεκτρικής ενέργειας και κοινής ωφέλειας που εκτελούν τους κανονισμούς μεταβίβασης και προληπτικών δοκιμών, εργαστήρια επισκευής και συντήρησης OLTC, ομάδες ανάθεσης και αποδοχής νέων υποσταθμών,και εταιρείες ηλεκτρικής εγκατάστασης και λειτουργίας που επαληθεύουν τις επιδόσεις του μετατροπέα πριν από την ενεργοποίηση.
Βασικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| ρεύμα εξόδου |
1.0A, 0.5A, 0.2A |
| Πεδίο αντίστασης μετάβασης |
0.3Ω~20Ω (1.0A), 5Ω~40Ω (0.5A), 20Ω~100Ω (0.2A) |
| Χρονοδιάστημα μετάβασης |
0~320 ms |
| Τεταγμένη ανοικτού κυκλώματος |
24V |
| Ακριβότητα μέτρησης |
Αντίσταση μετάβασης: ±(5% ανάγνωση ±0,1Ω), χρόνος μετάβασης: ±(0,1% ανάγνωση ±0,2ms |
| Ποσοστό δειγματοληψίας |
20kHz |
| Αποθήκευση δεδομένων |
500 ομάδες ενσωματωμένες, διατηρούνται σε περίπτωση διακοπής ρεύματος |
| Εμφάνιση |
7 ιντσών LCD υψηλής φωτεινότητας |
| Θερμοκρασία λειτουργίας |
-10°C έως 50°C |
| Εργασιακή υγρασία |
≤85%RH |
| Ηλεκτρική τροφοδοσία |
Δυνατότητα εκπομπής άνω των 1 kWh |
| Μέγεθος |
Κύρια μονάδα 360 mm × 290 mm × 170 mm· καλωδιακό κουτί 360 mm × 290 mm × 170 mm |
| Βάρος |
Κύρια μονάδα 6,15 κιλά, καλωδιακό κουτί 4,55 κιλά |
Προχωρημένα χαρακτηριστικά
Μεγάλο ρεύμα εξόδου με ελαφρύ βάρος, μειώνοντας σημαντικά τον φόρτο εργασίας πεδίου
Δοκιμές μετασχηματιστών YN, Y και Δ που συνδέονται με τιμές αντίστασης που εμφανίζονται απευθείας χωρίς μετατροπή
Υποστηρίζει μεθόδους μέτρησης με περιστροφή και χωρίς περιστροφή
Η απεικόνιση μορφής κύματος ρυθμίζει αυτόματα την αντίσταση και το εύρος χρόνου σύμφωνα με τις τιμές δειγματοληψίας
Συμπλήρωμα προστασίας με υψηλή αξιοπιστία
Μεγάλη οθόνη LCD 7 ιντσών για άνετη λειτουργία επί τόπου
Αποθηκεύει αυτόματα έως 500 ομάδες δεδομένων εσωτερικά
Ενσωματωμένος εκτυπωτής υψηλής ταχύτητας για άμεση εκτύπωση αποτελεσμάτων δοκιμών
Διασύνδεσμοι USB και RS232 για τη μεταφορά δεδομένων
Επίπεδο φίλτρου και φως πίσω ρυθμιζόμενο στις ρυθμίσεις του συστήματος για βέλτιστη αναγνώσιμη ικανότητα πεδίου
Αυτό το όργανο παρέχει στους μηχανικούς δοκιμών OLTC μια αξιόπιστη, ολοκληρωμένη λύση για την αξιολόγηση της κατάστασης του διακόπτη,Οι υπηρεσίες κοινής ωφέλειας και οι ομάδες ανάθεσης εντοπίζουν λάθη στην αντίσταση μετάβασης, ανοιξιάτικη γήρανση και ελαττώματα επαφής πριν οδηγήσουν σε βλάβη του μετασχηματιστή.
Γενικές ερωτήσεις
Ερώτηση 1: Για ποιον είναι σχεδιασμένος αυτός ο δοκιμαστής αλλαγής βρύσης κατά το φορτίο;
Έχει σχεδιαστεί για κατασκευαστές μετασχηματιστών που εκτελούν εργοστασιακή αποδοχή και εξαγωγικό έλεγχο ποιότητας των μετατροπών βρύσης σε φόρτο, των ομάδων προληπτικών δοκιμών σταθμών παραγωγής ηλεκτρικής ενέργειας και των εταιρειών κοινής ωφέλειας,Εργαστήρια επισκευής και συντήρησης OLTC, ομάδες ανάθεσης και αποδοχής νέων υποσταθμών, και εταιρείες ηλεκτρικής εγκατάστασης και ανάθεσης που επαληθεύουν την απόδοση του μετατροπέα πριν από την ενεργοποίηση.
Ε2: Ποιες δοκιμές μπορεί να εκτελέσει το XHYZ1688;
Μετρά τη μορφή κύματος μετάβασης, το χρόνο μετάβασης, τις τιμές της άμεσης αντίστασης μετάβασης και τον τρι-φασικό συγχρονισμό των μετασχηματιστών σε φορτίο.Υποστηρίζει επίσης την επαλήθευση της ακολουθίας δράσης της εναλλαγής του διακόπτη, που ικανοποιεί τις απαιτήσεις των κανονισμών για τη μεταβίβαση και την πρόληψη δοκιμών των ενεργειακών εξοπλισμών για τον έλεγχο της ακολουθίας δράσης και τη μέτρηση του χρόνου μετάδοσης.
Ε3: Μπορεί να δοκιμάσει διαφορετικές συνδέσεις περιστροφής μετασχηματιστή;
Το XHYZ1688 δοκιμάζει μετασχηματιστές YN, Y και Δ, και οι τιμές αντίστασης εμφανίζονται απευθείας χωρίς χειροκίνητη μετατροπή.Υποστηρίζει μεθόδους μέτρησης με και χωρίς επικάλυψηΓια τους μετασχηματιστές που συνδέονται με Y χωρίς αγωγό ουδέτερου σημείου, υποστηρίζεται η δι-φασική μέτρηση με μετατροπή και παρέχεται ειδική καθοδήγηση καλωδίωσης για τις δ συνδεδεμένες περιέλιξεις.
Ε4: Ποιες είναι οι περιοχές μέτρησης και η ακρίβεια;
Το ρεύμα εξόδου έχει τρεις ταχύτητες 1,0A, 0,5A και 0,2A. Το εύρος μέτρησης της αντίστασης μετάβασης είναι 0,3Ω έως 100Ω ανάλογα με το επιλεγμένο ρεύμα, με ακρίβεια ± 5% ανάγνωσης ± 0,1Ω.Το εύρος μετρήσεων χρόνου μετάβασης είναι 0 έως 320 ms με ακρίβεια ±(00,1% ανάγνωση ± 0,2 ms), και ο ρυθμός δειγματοληψίας φτάνει τα 20 kHz για ακριβή συλλογή μορφής κύματος.
Ε5: Είναι το XHYZ1688 βολικό για χρήση στο πεδίο;
Το όργανο έχει μια οθόνη LCD 7 ιντσών υψηλής φωτεινότητας, πλήρες κινέζικο μενού, ενσωματωμένο εκτυπωτή υψηλής ταχύτητας, διεπαφές USB και RS232, και μπορεί να αποθηκεύσει αυτόματα έως 500 ομάδες δεδομένων.Η κύρια μονάδα ζυγίζει μόνο 6.15kg και το κουτί καλωδίων 4.55kg, με ισχυρή ικανότητα κατά των παρεμβολών, καθιστώντας το εύκολο να μεταφερθεί και να λειτουργήσει σε υποσταθμούς, σταθμούς ηλεκτροπαραγωγής και εγκαταστάσεις παραγωγής.
