Το σύστημα εντοπισμού βλαβών καλωδίων XZH TEST είναι σχεδιασμένο για τον εντοπισμό βλαβών σε υπόγεια καλώδια 35kV και κάτω.
★ Προ-εντοπισμός βλαβών καλωδίων: με το ανακλασιόμετρο XHGG502 βασισμένο στη μέθοδο ανάκλασης παλμού χαμηλής τάσης (TDR), ICE (μέθοδος δοκιμής ρεύματος παλμού), πολλαπλών παλμών (ARC-multi-short) μέθοδος ανάκλασης τόξου.
★ Ιχνηλάτηση διαδρομής καλωδίου, ανίχνευση θαμμένου βάθους και αναγνώριση καλωδίων υπό τάση και χωρίς τάση: Το XHGX507 πολυλειτουργικό εντοπιστή καλωδίων σωλήνων είναι ένας πλήρως ψηφιακός εντοπιστής με καθαρή οθόνη και αξιόπιστη τοποθέτηση. Γραφικές οδηγίες λειτουργίας και ηχητική ένδειξη, καθιστώντας το τον πιο εύχρηστο εντοπιστή σωλήνων που διατίθεται σήμερα. Τροφοδοτείται από επαναφορτιζόμενη μπαταρία, μπορεί επίσης να εμφανίσει το βάθος και το ρεύμα του καλωδίου.
★ Ακριβής εντοπισμός βλαβών καλωδίων: Το XHDD503C χρησιμοποιεί τη μέθοδο ακουστικής-μαγνητικής συγχρονισμού, ψηφιακές κυματομορφές οθόνης ήχου και μαγνητισμού, κρίνει το σημείο βλάβης του καλωδίου από τη διαφορά χρόνου και το ακουστικό, καθιστώντας την ανίχνευση ευκολότερη.

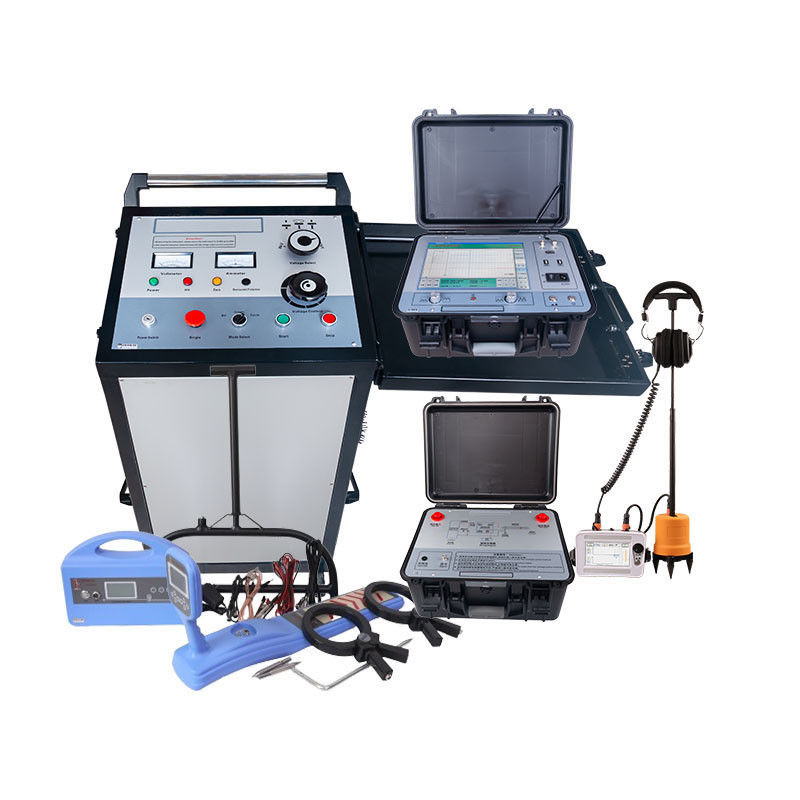

Το φορητό σύστημα εντοπισμού βλαβών καλωδίων είναι διαμορφωμένο με τον αφαιρούμενο εντοπιστή βλαβών καλωδίων ARC με εξαιρετικά υψηλή φωτεινότητα, μεγάλη οθόνη LCD 12,1" με έλεγχο αφής, καθιστώντας τη διαδικασία προ-εντοπισμού βλαβών γρήγορη, εύκολη και αποτελεσματική.
Ο γεννήτρια παλμών υψηλής τάσης 2048 J XHHV535-4TS συνοδεύεται από έναν διακόπτη επιπέδων παλμού που επιτρέπει την επίτευξη της μέγιστης ενέργειας παλμού στα 8, 16 και 32 kV.
Διαθέτει συστήματα διασφάλισης ασφάλειας χειριστή και παρέχει μια αξιόπιστη και ολοκληρωμένη τεχνική λύση για βλάβες καλωδίων χαμηλής και μέσης τάσης.
| XHGG502 |
Προ-εντοπιστής βλαβών καλωδίων ARC |
Για δοκιμή κατά προσέγγιση απόστασης βλάβης καλωδίου, μέθοδος δοκιμής: παλμός χαμηλής τάσης, ICE, ARC (πολλαπλών βολών), DECAY, ARC (μονής βολής) |
| XHDD503C |
Ψηφιακός εντοπιστής βλαβών καλωδίων |
Για ακριβή εντοπισμό του σημείου βλάβης του καλωδίου |
| XHGX507 |
Ολοκληρωμένος ελεγκτής βλαβών καλωδίων |
εντοπίζει τη διαδρομή του καλωδίου, το θαμμένο βάθος, αναγνωρίζει καλώδια, εντοπίζει βλάβες καλωδίων χαμηλής τάσης προς γη |
| XHHV535-4TS |
Γεννήτρια παλμών υψηλής τάσης |
εκφόρτιση κατά τον εντοπισμό βλαβών καλωδίων/χτύπημα καλωδίου |
Το όργανο εντοπισμού βλαβών καλωδίων XHDD503C χρησιμοποιεί τη μέθοδο ακουστικού και μαγνητικού συγχρονισμού για τον προσδιορισμό του σημείου βλάβης του καλωδίου ρεύματος. Η ηλεκτρονική ανάφλεξη δημιουργείται από τη γεννήτρια εκκένωσης κρούσης, συλλέγεται και ενισχύεται από τον αντίστοιχο αισθητήρα και ο ακριβής εντοπισμός του σημείου βλάβης καθορίζεται από την ακουστική και οπτική κρίση. Είναι μια συσκευή που ολοκληρώνει τον ακριβή εντοπισμό του σημείου βλάβης του καλωδίου εντός του εύρους κατά προσέγγιση μέτρησης και συλλέγει τη διαφορά χρόνου ακουστικού και μαγνητικού πεδίου. Ενσωματώνει τεχνολογία τοποθέτησης, δοκιμές με βοήθεια διαδρομής και άλλες τεχνολογίες, παρέχοντας πολλαπλούς τρόπους δοκιμής και πλούσιες και ποικίλες πληροφορίες προτροπής για την αποτελεσματική και ακριβή ολοκλήρωση του εντοπισμού βλαβών καλωδίων.
Αυτό το όργανο σταθερού σημείου είναι κατάλληλο για βλάβες χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και αποσύνδεσης καλωδίων ρεύματος, ομοαξονικών καλωδίων υψηλής συχνότητας, καλωδίων φωτισμού δρόμων και θαμμένων καλωδίων από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και διαρροή υψηλής αντίστασης και ανάφλεξη υψηλής αντίστασης. Βλάβη. Οι τεχνικές παράμετροι συμμορφώνονται με τις "GB/T 18268.1 Απαιτήσεις κατά των παρεμβολών για εξοπλισμό δοκιμών που χρησιμοποιείται σε βιομηχανικούς χώρους".
Φορητή αδιάβροχη θήκη μεταφοράς με βαθμό προστασίας όχι μικρότερο από IP54.
Χαρακτηριστικά
1. Η LCD οθόνη αφής 5 ιντσών υψηλής φωτεινότητας εξασφαλίζει ορατότητα κάτω από το ηλιακό φως.
2. Υιοθετήστε την τεχνολογία ακουστικού και μαγνητικού συγχρονισμένου εντοπισμού για τον αυτόματο υπολογισμό της διαφοράς χρόνου ακουστικού και μαγνητικού πεδίου.
3. Η τιμή κέρδους και η τιμή ενεργοποίησης του ακουστικού σήματος και του μαγνητικού σήματος μπορούν να ρυθμιστούν χειροκίνητα για να προσαρμοστούν σε διάφορα περιβάλλοντα.
4. Διαθέτει τεχνολογία μείωσης θορύβου φόντου και μπορεί να επιλέξει από μια ποικιλία μεθόδων φιλτραρίσματος.
5. Διαθέτει λειτουργίες μείωσης θορύβου φόντου BNR και σίγασης θορύβου.
6. Διαθέτει ένδειξη απόκλισης διαδρομής.
7. Εξοπλισμένο με αισθητήρες σήματος πολλαπλών στρώσεων φυσικής απομόνωσης, αδιάβροχος βαθμός IP65.
8. Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας, μεγάλος χρόνος αναμονής, εξοπλισμένη με γρήγορο φορτιστή.
9. Μικρό και ελαφρύ, εύκολο στη χρήση και απλό περιβάλλον ανθρώπου-μηχανής.
Τεχνικοί δείκτες
| 1 |
Παράμετροι φίλτρου |
All-pass: 100Hz~1600Hz.
Low pass: 100Hz~300Hz.
Qualcomm: 160Hz~1600Hz.
Bandpass: 200Hz~600Hz. |
| 2 |
Κέρδος καναλιού |
8 επίπεδα ρυθμιζόμενα. |
| 3 |
Κέρδος μαγνητικού καναλιού |
8 επίπεδα ρυθμιζόμενα. |
| 4 |
Κέρδος εξόδου |
16 επίπεδα (0~112db) |
| 5 |
Αντίσταση εξόδου |
350Ω |
| 6 |
Ακρίβεια ακουστικομαγνητικής τοποθέτησης |
λιγότερο από 0,2m. |
| 7 |
Ακρίβεια αναγνώρισης διαδρομής |
λιγότερο από 0,5m. |
| 8 |
Τροφοδοσία |
4*18650 τυπικές μπαταρίες λιθίου. |
| 9 |
Χρόνος αναμονής |
περισσότερο από 8 ώρες. |
| 10 |
Όγκος |
428L×350W×230H |
| 11 |
Βάρος |
6,5kg. |
| 12 |
Θερμοκρασία περιβάλλοντος |
-25~65ºC; Σχετική υγρασία: ≤90%. |
XHGG502 ARC Cable fault pre locator
Ακριβής και γρήγορη ανίχνευση της κύριας αστοχίας μόνωσης των καλωδίων ρεύματος με επίπεδα τάσης 35KV και κάτω; βαθμονόμηση του μήκους του καλωδίου; δοκιμή κατά προσέγγιση της απόστασης βλάβης του καλωδίου
- Προ-εντοπισμός βλαβών καλωδίων με το ανακλασιόμετρο XHGG502 βασισμένο στη
μέθοδο ανάκλασης παλμού χαμηλής τάσης (TDR),
ανάφλεξη υψηλής τάσης μέθοδος (δηλ. ICE, DECAY),
μέθοδος ανάκλασης παλμού τόξου (ARC μονής βολής και ARC πολλαπλών βολών)
Προ-εντοπισμός βλαβών καλωδίων: με το ανακλασιόμετρο XHGG502 βασισμένο στη μέθοδο ανάκλασης παλμού χαμηλής τάσης (TDR) και τη μέθοδο αποσύνθεσης υψηλής τάσης (ανάφλεξη) (DECAY), μέθοδος ανάκλασης τόξου (μονής βολής/πολλαπλών βολών).
Υπάρχουν τρεις τρόποι δοκιμής του XHGG502, παλμός χαμηλής τάσης, ανάφλεξη υψηλής τάσης, ARC πολλαπλών βολών.
Η παρακάτω εικόνα δείχνει την απόσταση βλάβης καλωδίου που μετρήθηκε χρησιμοποιώντας τη λειτουργία δοκιμής ARC πολλαπλών βολών του XHGG502.
Η παρακάτω εικόνα δείχνει την απόσταση βλάβης καλωδίου που μετρήθηκε χρησιμοποιώντας τη λειτουργία δοκιμής ανάφλεξης υψηλής τάσης του XHGG502 Η παρακάτω εικόνα δείχνει το μήκος του καλωδίου ή την απόσταση βλάβης ανοιχτού κυκλώματος καλωδίου που μετρήθηκε χρησιμοποιώντας τη λειτουργία δοκιμής παλμού χαμηλής τάσης του XHGG502. Όταν χρησιμοποιείτε τη μέθοδο παλμού χαμηλής τάσης, δεν είναι απαραίτητο να συνδέσετε τη γεννήτρια παλμού υψηλής τάσης. Άλλες μέθοδοι δοκιμής πρέπει να χρησιμοποιούνται σε συνδυασμό με μια γεννήτρια παλμού υψηλής τάσης.Τεχνική προδιαγραφή
| Συχνότητα δειγματοληψίας |
400MHz |
| Ελάχιστη ανάλυση |
0,5m (100m/us) |
| Πλάτος παλμού χαμηλής τάσης |
0,2uS/2uS/4uS |
| Ζώνη τυφλού ελέγχου |
≤20m |
| Εύρος μέτρησης |
≥68km |
| Σφάλμα μέτρησης |
≤±(0,5%×L+1m), L είναι το μήκος του καλωδίου |
| Υπάρχουν τρία μήκη καλωδίων δοκιμής |
<1km (short distance); <3km (medium>3km (μεγάλη απόσταση), (πλάτος δοκιμής παλμού χαμηλής τάσης: 400Vpp) |
| Αντοχή ζεύκτη παλμού |
DC 35kV |
| Μετρούμενος παλμός |
Παλμός χαμηλής τάσης 300V±10% |
| Αντίσταση εξόδου |
350 Ohm |
| Κέρδος σήματος εισόδου |
±64dB |
| Κατανάλωση ρεύματος |
120VA |
| συντελεστής διάδοσης |
10-300m/μs |
| Συνθήκες εργασίας |
θερμοκρασία -25ºC~+65ºC, σχετική υγρασία 85%, ατμοσφαιρική πίεση 750±30mmHg |
| Όγκος και βάρος |
Ελεγκτής βλαβών καλωδίων 430×380×220mm-10kg;
Ζεύκτης παλμού 430×380×220mm-10kg |
Το XHGX507 εντοπιστής υπόγειων καλωδίων σωλήνων χρησιμοποιείται κυρίως για τον εντοπισμό βλαβών καλωδίων, την αναγνώριση καλωδίων, τη μέτρηση διαδρομής και βάθους καλωδίων. Μπορεί να ολοκληρώσει εργασίες που στο παρελθόν μπορούσαν να επιτευχθούν μόνο από λίγα σετ οργάνων.
Χαρακτηριστικά
Η LCD οθόνη μεγάλης οθόνης εμφανίζει την ένταση του σήματος και οι ράβδοι, τα βέλη και οι φωνητικές προτροπές διευκολύνουν τον χειριστή να κρίνει την υπόγεια θέση του καλωδίου και το σημείο βλάβης. Ένα άτομο μπορεί να τα κάνει όλα.
Πλήρως ψηφιακός σχεδιασμός, καθαρή γραφική οθόνη LCD μεγάλης οθόνης και αξιόπιστη τοποθέτηση
Φορητό και ελαφρύ, εύκολο στη μεταφορά
Ενσωματωμένη επαναφορτιζόμενη μπαταρία
Ενσωματωμένο ωμόμετρο για τη μέτρηση της αντίστασης βρόχου καλωδίου
Μπορεί να χρησιμοποιηθεί για την ανίχνευση αστοχιών μόνωσης έως 2MΩ προς γη
Με λειτουργία οπίσθιου φωτισμού για προσαρμογή στη νυχτερινή λειτουργία
Ενσωματωμένο ωμόμετρο για τη μέτρηση της αντίστασης βρόχου καλωδίου
Εμφάνιση βάθους και ρεύματος καλωδίου
Όλα τα αξεσουάρ
Το XHHV535-4TS γεννήτρια παλμών υψηλής τάσης μπορεί να χρησιμοποιηθεί για εκκένωση παλμού και δοκιμή αντοχής τάσης σε δοκιμή βλαβών καλωδίων χαμηλής και υψηλής τάσης. Μέσα είναι εγκατεστημένη μονάδα κυματομορφής δειγματοληψίας βλαβών καλωδίων υψηλής ακρίβειας και μικρός μετασχηματιστής, που μπορεί πραγματικά να επιτύχει το αποτέλεσμα να μην καταστραφεί από την κρούση και έχει επίσης τις λειτουργίες αυτόματης χρονικής κρούσης, χειροκίνητης κρούσης και δοκιμής αντοχής τάσης.
Αυτή η συσκευή ενσωματώνει μια πηγή συνεχούς ρεύματος υψηλής τάσης, έναν πυκνωτή αποθήκευσης ενέργειας, μια συσκευή εκκένωσης σφαίρας, μια αυτόματη συσκευή εκκένωσης και μια συσκευή εναλλαγής επιπέδου τάσης σε ένα πειραματικό όργανο υψηλής τεχνολογίας τύπου καροτσιού. Είναι ένα πειραματικό όργανο υψηλής τεχνολογίας τύπου καροτσιού. Ο εξοπλισμός επιλύει πλήρως τα προβλήματα ευκολίας χρήσης, φορητότητας, ασφάλειας και αξιοπιστίας των παραδοσιακών πειραματικών συσκευών.
Όταν το XHHV535-4TS τύπου καροτσιού υψηλής τάσης παλμός γεννήτρια χρησιμοποιείται, μετά την επιλογή του διακόπτη λειτουργίας, πατήστε το κουμπί έναρξης για να εκτελέσετε εργασίες ενίσχυσης υψηλής τάσης. Μετά τη χρήση, πατήστε το κουμπί διακοπής και το εσωτερικό σύστημα θα απελευθερώσει αυτόματα την υπόλοιπη υψηλή τάση στον συσσωρευτή.
Η γεννήτρια παλμών υψηλής τάσης διαθέτει επίσης τη λειτουργία προστασίας μηδενικής εκκίνησης, η οποία μπορεί να κάνει τη λειτουργία της συσκευής πιο ασφαλή και αξιόπιστη. Διαθέτει λειτουργία προστασίας από υπερβολικό βραχυκύκλωμα, η οποία μπορεί να κάνει την έξοδο υψηλής τάσης να λειτουργεί απευθείας στη γη. Με λειτουργία εναλλαγής εύρους τάσης τριών ταχυτήτων και χωρητικότητας, οι χρήστες μπορούν να επιλέξουν διαφορετικές ταχύτητες προσαρμογής τάσης εξοπλισμού σύμφωνα με διαφορετικές ανάγκες τάσης καλωδίου, καθιστώντας τη διαδικασία δοκιμής ευκολότερη.
Γεννήτρια παλμών υψηλής τάσης XHHV535-4TS |
Επίπεδα και προσαρμογή τάσης παλμού
εύρη |
Επίπεδο 1 : 0-8KV
Επίπεδο 2: 0-16KV
Επίπεδο 3: 0-32KV |
| Διακόπτης επιπέδων τάσης παλμού |
Χειροκίνητο |
| Τύπος ρύθμισης τάσης |
Συνεχής |
| Ένδειξη |
Μέτρηση τάσης πλευράς υψηλής τάσης, ένδειξη τάσης και ρεύματος εξόδου σε πραγματικό χρόνο |
| Ενέργεια παλμού σε κάθε επίπεδο |
Έως 2048J |
| Λειτουργία |
Μονή σκανδάλη, κύκλος, DC |
| Διακόπτης λειτουργιών |
Χειροκίνητο |
| Χρόνος κρούσης |
περίπου 5 δευτερόλεπτα για αυτόματη κρούση, αυθαίρετος χρόνος ελέγχου για χειροκίνητη κρούση |
| Ισχύς κρούσης |
2KVA |
| Συνεχές ρεύμα εξόδου |
60mA |
| Ενσωματωμένος πυκνωτής |
4μF/32kV, 16μF/16kV, 64μF/8kV ρύθμιση τριών ταχυτήτων |
| Ασφαλής προστασία |
Με λειτουργία προστασίας μηδενικής εκκίνησης, ασφαλής και αξιόπιστη |
| Εκφόρτιση |
Μοναδικός σχεδιασμός μέτρησης υψηλής τάσης, σε κατάσταση διακοπής, θα εκφορτίσει αυτόματα την εσωτερική χωρητικότητα της συσκευής |
| Ισχύς λειτουργίας |
AC 220V±10% 50Hz±2Hz (άλλη τάση και συχνότητα μπορούν να προσαρμοστούν) |
| Δοκιμή αντοχής DC τάσης |
Ρύθμιση τάσης εξόδου και
εύρος ένδειξης 0-32KV, Εύρος ένδειξης ρεύματος εξόδου 0-20A |
| Ρεύμα καύσης |
Συνθήκευση βλάβης (καύση) με ρεύμα έως
60 mA @ 32 kV, Όταν η τάση είναι χαμηλή, το ρεύμα θα είναι μεγαλύτερο, φτάνοντας το 1A |
| Σύνδεση καλωδίου |
Καλώδιο εξόδου υψηλής τάσης: 5m, Καλώδιο προστατευτικής γείωσης: 5m, καλώδιο τροφοδοσίας 2,5m |
| Ασφάλεια |
Προστασία από υπέρταση, υπερβολικό ρεύμα, υπερθέρμανση.
Αυτόματη εκφόρτιση μετά τη λειτουργία. |
| Βαθμός προστασίας |
Όχι χαμηλότερο από IP54 |
| Ισχύς λειτουργίας |
AC 220V±10% 50Hz±2Hz(άλλη τάση και 60Hz προαιρετικά) |
| Διαστάσεις (mm) |
534L×444W×805H |
| Συνολικό βάρος |
Περίπου 120kg |
2024 νέα ενημέρωση - Η πρίζα ρεύματος, η θήκη ασφαλειών και η υποδοχή σήματος έχουν μετακινηθεί στο πλάι, καθιστώντας την πιο βολική στη χρήση όταν τοποθετείτε τη συσκευή στο αυτοκίνητο για να ανιχνεύσετε βλάβες καλωδίων.
Η XZH TEST είναι επαγγελματίας κατασκευαστής συστημάτων εντοπισμού βλαβών υπόγειων καλωδίων. Μπορούμε να σας παρέχουμε προσαρμοσμένες υπηρεσίες ή να παρέχουμε την τέλεια λύση για το πρόγραμμα ανίχνευσης βλαβών καλωδίων σας.
