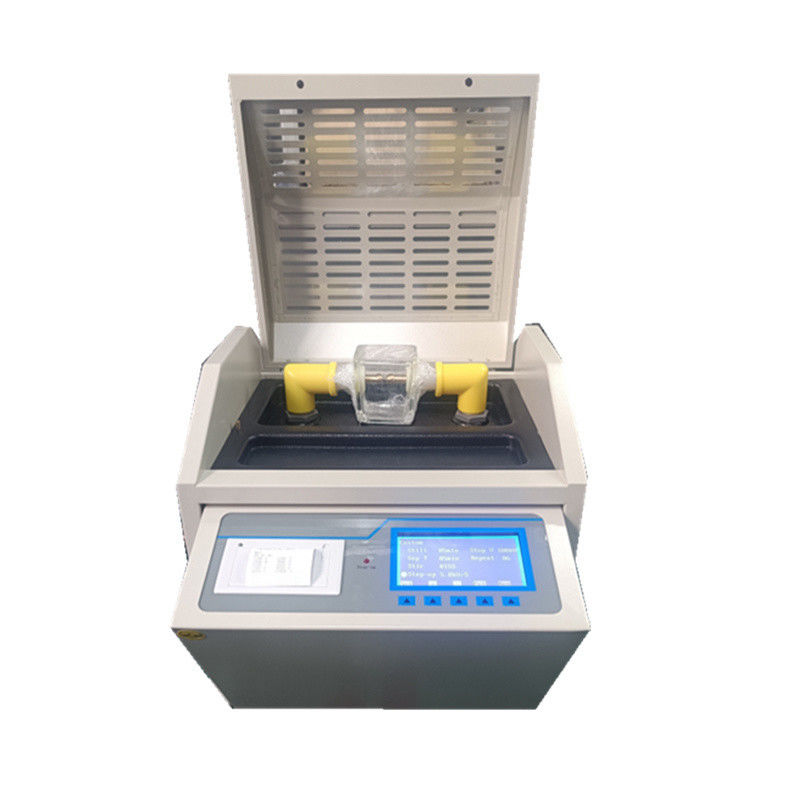

Μετασχηματιστής δοκιμής μονωτικού ελαίου Αυτοματοποιημένη διηλεκτρική αντοχή 100kv Διασπασμός Bdv

This 100kV insulation oil dielectric strength tester is a high-accuracy instrument carefully developed by all scientific research and technical personnel of our company in accordance with the relevant provisions of the national standard GB507-1986 and the industry standard DL/T846.7-2004, αξιοποιώντας πλήρως τα δικά τους πλεονεκτήματα, μέσω πολλών δοκιμών πεδίου και μακροπρόθεσμων αδιάκοπων προσπαθειών.Προκειμένου να ικανοποιηθούν οι ανάγκες των διαφόρων χρηστών, η σειρά αυτή των οργάνων μπορεί να διαιρεθεί σε μοντέλα με ένα φλιτζάνι, τρία φλιτζάνια και πολλά φλιτζάνια.Εξαιτίας της χρήσης πλήρως αυτόματου ψηφιακού ελέγχου μικρουπολογιστή, η ακρίβεια της μέτρησης είναι υψηλή, η ικανότητα κατά των παρεμβολών είναι ισχυρή και είναι ασφαλής και αξιόπιστη.

1Το όργανο ελέγχεται από μικροελεγκτή μεγάλης χωρητικότητας και λειτουργεί σταθερά και αξιόπιστα.

2Το όργανο είναι εξοπλισμένο με ένα κύκλωμα ελέγχου ευρείας εμβέλειας για την πρόληψη συγκρούσεων.

3. Πολλαπλές επιλογές λειτουργίας. Το πρόγραμμα οργάνων είναι εξοπλισμένο με δύο εθνικές μεθόδους GB507-1986 και GB507-2002, βιομηχανικό πρότυπο DL/429,Διεθνές πρότυπο IEC156 και προσαρμοσμένες λειτουργίες, οι οποίες μπορούν να προσαρμοστούν στις διάφορες επιλογές των διαφόρων χρηστών·

4Η κούπα πετρελαίου του οργάνου χύνεται σε ένα βήμα χρησιμοποιώντας ειδικό γυαλί, το οποίο εξαλείφει φαινόμενα παρεμβολής όπως διαρροή πετρελαίου.

5Ο μοναδικός σχεδιασμός πλευρικής δειγματοληψίας υψηλής τάσης του οργάνου επιτρέπει την άμεση εισαγωγή της τιμής δοκιμής στον μετατροπέα A/D.αποφυγή σφαλμάτων που προκαλούνται στο αναλογικό κύκλωμα και βελτίωση της ακρίβειας των αποτελεσμάτων των μετρήσεων;

6Το όργανο διαθέτει λειτουργίες προστασίας από υπερστροφή, υπερστροφή, βραχυκύκλωμα και άλλες λειτουργίες προστασίας στο εσωτερικό του, και έχει ισχυρή ικανότητα κατά των παρεμβολών και καλή ηλεκτρομαγνητική συμβατότητα.

7- Μεταφορτωτή δομή, εύκολη μετακίνηση, εύκολη χρήση σε εσωτερικούς και εξωτερικούς χώρους.

Εικόνα των βημάτων λειτουργίας

Συνδέστε το καλώδιο ρεύματος, ενεργοποιήστε το διακόπτη ρεύματος, και η οθόνη LCD θα εμφανίσει τη σελίδα εκκίνησης (Σχήμα 1)


Κάτω από τη σελίδα στο σχήμα 1, πατήστε το πλήκτρο Ρυθμίσεις για να εισέλθετε στη σελίδα του επόμενου επιπέδου (σχήμα 2) ·

Στη σελίδα του σχήματος 2, πατήστε το πλήκτρο Select για να μετακινήσετε τον δείκτη στο GB1986, και πατήστε το πλήκτρο Confirm για να εισέλθετε στη υποσελίδα ρυθμίσεων GB 1986 (σχήμα 3).

Στη σελίδα του σχήματος 2, πατήστε το πλήκτρο Select για να μετακινήσετε τον δείκτη στο GB2002, και πατήστε το πλήκτρο Confirm για να εισέλθετε στη υποσελίδα ρυθμίσεων GB 2002 (σχήμα 4).

Στη σελίδα του σχήματος 2, πατήστε το πλήκτρο "Επιλέξτε" για να μετακινήσετε τον δείκτη στο σημείο ρύθμισης ώρας και πατήστε το πλήκτρο "Επιβεβαίωση" για να εισέλθετε στη υποσελίδα ρύθμισης ώρας (σχήμα 5).

Στην σελίδα που εμφανίζεται στο σχήμα 2, πατήστε το πλήκτρο "Επιλέξτε" για να μετακινήσετε τον δρομέα στις προσαρμοσμένες ρυθμίσεις και πατήστε το πλήκτρο "Επιβεβαιώστε" για να εισέλθετε στη υποσελίδα "Αναπροσαρμοσμένες ρυθμίσεις" (σχήμα 6).

Κάθε τιμή τάσης διακοπής και ο αριθμός των κύκλων αποθηκεύονται αυτόματα.θα εμφανίσει ότι η δοκιμή έχει ολοκληρωθεί. Στη συνέχεια, πατήστε το πλήκτρο Επιβεβαίωση για να επιστρέψετε στη σελίδα εκκίνησης (Σχήμα 1).

Η τιμή τάσης και η μέση τιμή της φιάλης ελαίου (σχήμα 7).
