Περιγραφή προϊόντοςΠρακτικός Ερμηνευτής

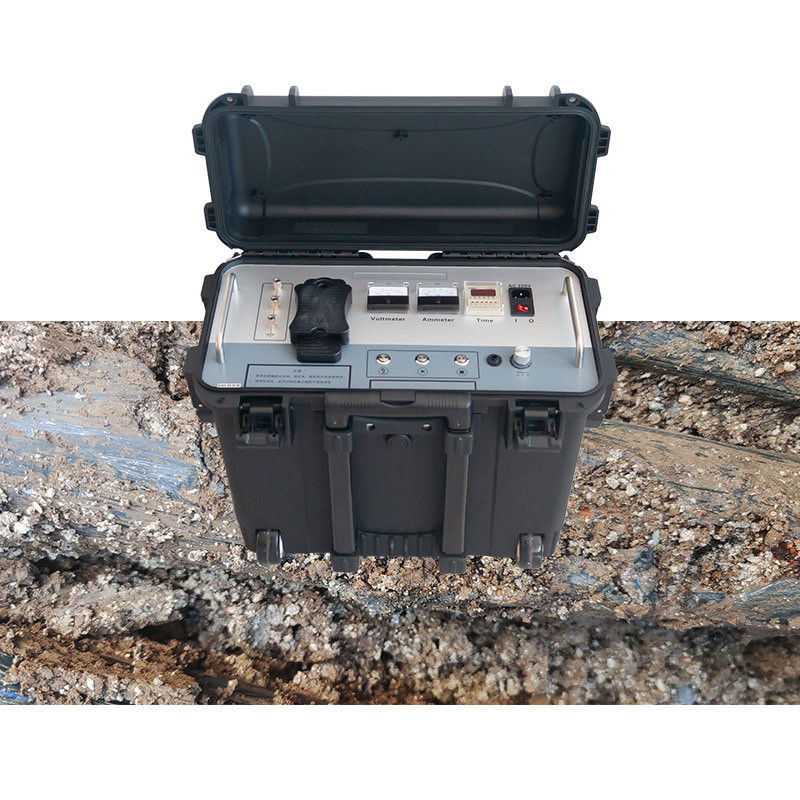

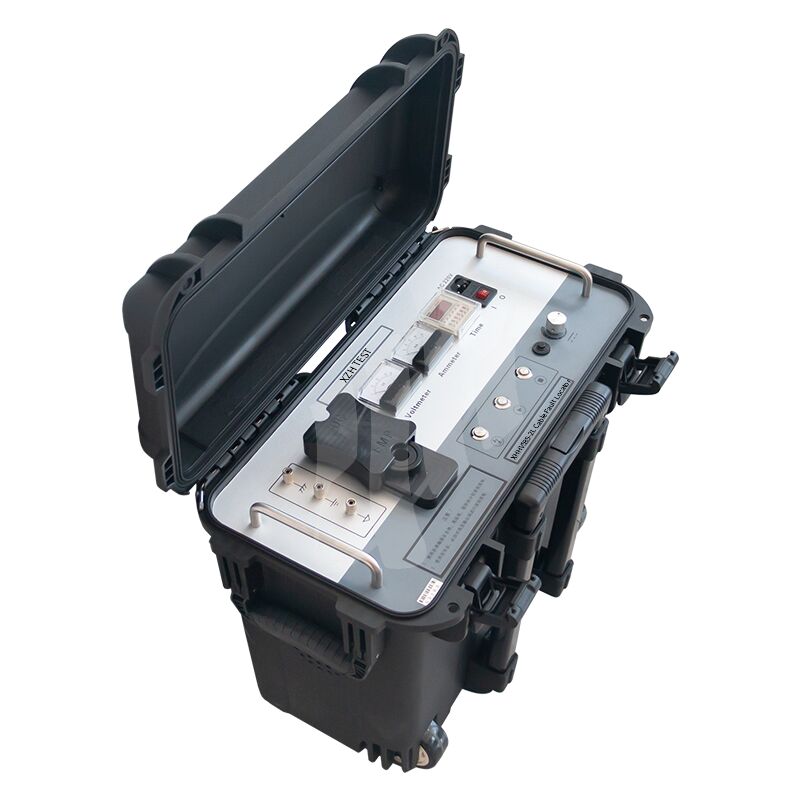

Το Υψηλή Τάση Παλμού είναι ένας πρακτικός φορητός γεννήτρια υψηλής τάσης DC παλμών υπέρτασης που παρέχει 1024J ενέργεια εκφόρτισης έως 32kV για εντοπισμό βλαβών σε υπόγειες καλώδια τροφοδοσίας και δοκιμές αντοχής σε τάση DC. Σχεδιασμένο για καθημερινή αξιοπιστία στο πεδίο, συνδυάζει βασικές δυνατότητες δοκιμών παλμών με έναν απλό, λιτό σχεδιασμό που διατηρεί χαμηλό τόσο το κόστος απόκτησης όσο και το κόστος συντήρησης.
Η μονάδα ενσωματώνει πηγή υψηλής τάσης DC, πυκνωτή αποθήκευσης ενέργειας 2μF, κενό σφαιρών εκφόρτισης και αυτόματη συσκευή εκφόρτισης σε μια συμπαγή, προσβάσιμη μορφή. Το ξεχωριστό πρακτικό χαρακτηριστικό του είναι οι διπλοί ακροδέκτες εξόδου EMP και DC—εξαλείφοντας τις αλλαγές καλωδίων κατά την εναλλαγή μεταξύ εντοπισμού βλαβών παλμών και δοκιμών αντοχής DC. Ένας ενσωματωμένος χρονικός ρελές με ρυθμιζόμενα διαστήματα εκφόρτισης 0-100 δευτ. επιτρέπει την αυτόματη κυκλική λειτουργία κατά τη διάρκεια εκτεταμένων εργασιών αναζήτησης βλαβών. Ο μπροστινός πίνακας περιλαμβάνει ένα κουμπί χειροκίνητης εκφόρτισης κενό σφαιρών, προστασία μηδενικής εκκίνησης με επιστροφή ποτενσιόμετρου στο μηδέν, έκτακτη διακοπή και ολοκληρωμένη αυτόματη προστασία υπερέντασης (8mA/3s), υπέρτασης και υπερθέρμανσης (65°C).
Γιατί XHHV535-2L;
Σχεδιασμένο για Πρακτικότητα
Όταν τα όργανα υψηλών προδιαγραφών υπερβαίνουν τις λειτουργικές σας ανάγκες, αλλά τα βασικά εργαλεία υστερούν, το XHHV535-2L προσφέρει τη σωστή ισορροπία απόδοσης και αξίας. Η ονομαστική έξοδος 1024J αντιμετωπίζει την πλειονότητα των κοινών σεναρίων βλαβών καλωδίων χωρίς το υψηλό κόστος εναλλακτικών λύσεων υψηλότερων προδιαγραφών.
Διπλοί Ακροδέκτες EMP & DC
Δύο ξεχωριστοί ακροδέκτες εξόδου υψηλής τάσης—EMP για εκφόρτιση παλμών και DC για δοκιμές αντοχής τάσης—επιτρέπουν στον χειριστή να εναλλάσσεται μεταξύ των τρόπων δοκιμής απλώς μετακινώντας το καλώδιο δοκιμής, χωρίς να χρειάζεται πρόσβαση στους πίσω ακροδέκτες ή επαναδιαμόρφωση εσωτερικών συνδέσεων.
32kVΜέγιστη Έξοδος
1024J0-1024J
Ενέργεια ΕκφόρτισηςΠυκνωτής
0-100sΡυθμιζόμενος Χρονοδιακόπτης
EMP+DCΔιπλή Έξοδος
Βασικά Χαρακτηριστικά
- Διπλοί ακροδέκτες εξόδου EMP και DC—ξεχωριστές θύρες για εκφόρτιση παλμών και αντοχή DC, δεν απαιτείται επαναδιαμόρφωση
- Ενσωματωμένος ρυθμιζόμενος χρονικός ρελές 0-100 δευτ.για αυτοματοποιημένη κυκλική εκφόρτιση παλμών στο προτιμώμενο διάστημα
- Κουμπί χειροκίνητης εκφόρτισης κενό σφαιρών: χειροκίνητοι μεμονωμένοι παλμοί (μέγιστο 1 δευτ. ανά πάτημα)
- Διπλή λειτουργία αντοχής τάσης DC και εκφόρτισης παλμώνΠροστασία υπερβολικά βραχυκυκλώματος
- : η έξοδος υψηλής τάσης μπορεί να βραχυκυκλώσει απευθείας στη γείωση και να συνεχίσει να λειτουργείΔιπλά όργανα δείκτη 2,5 επιπέδου
- για παρακολούθηση τάσης και ρεύματος σε πραγματικό χρόνο—η διαδικασία εκφόρτισης είναι ορατή με μια ματιάΜέτρηση τάσης στην πλευρά υψηλής τάσης
- για ακρίβεια σε πραγματικό χρόνοΠροστασία μηδενικής εκκίνησης
- με επιστροφή ποτενσιόμετρου στο μηδέν: η εκκίνηση μπλοκάρεται εκτός αν η τάση είναι στο ελάχιστοΚουμπί έκτακτης διακοπής
- : άμεση διακοπή υψηλής τάσης σε οποιαδήποτε κατάστασηΑυτόματη εκφόρτιση
- : το βολτόμετρο δείχνει την τάση του πυκνωτή σε πραγματικό χρόνο ακόμη και όταν είναι σταματημένο· η υπολειπόμενη φόρτιση εκφορτίζεται με ασφάλειαΤεχνικές Παράμετροι
Μοντέλο
| XHHV535-2L | Υψηλή Τάση Παλμού |
|---|
| 0-32kV (ρυθμιζόμενη) | Ενσωματωμένος Πυκνωτής |
|---|
| 2μF | Ενέργεια Εκφόρτισης |
|---|
| 0-1024J | Πολικότητα Τάσης Εξόδου |
|---|
| Αρνητική πολικότητα | Ισχύς Παλμού |
|---|
| 400W | Ακρίβεια Υψηλής Τάσης |
|---|
| 2,5 επίπεδο | Προστασία Υπερθέρμανσης |
|---|
| 65°C | Προστασία Υπερέντασης |
|---|
| Πατήστε για οπλισμό· αναδύεται όταν ανιχνευθεί 8mA >3 δευτ. | Διάστημα Εκφόρτισης |
|---|
| 0-100 δευτ. ρυθμιζόμενο (ενσωματωμένος χρονικός ρελές) | Ακροδέκτες Εξόδου |
|---|
| EMP (παλμός) + DC (αντοχή) διπλή έξοδος | Τροφοδοτικό |
|---|
| AC220V±10%, 50Hz±2Hz (υποστηρίζεται 60Hz) | Θερμοκρασία Περιβάλλοντος |
|---|
| -20 – +50°C | Διάταξη Πίνακα |
|---|

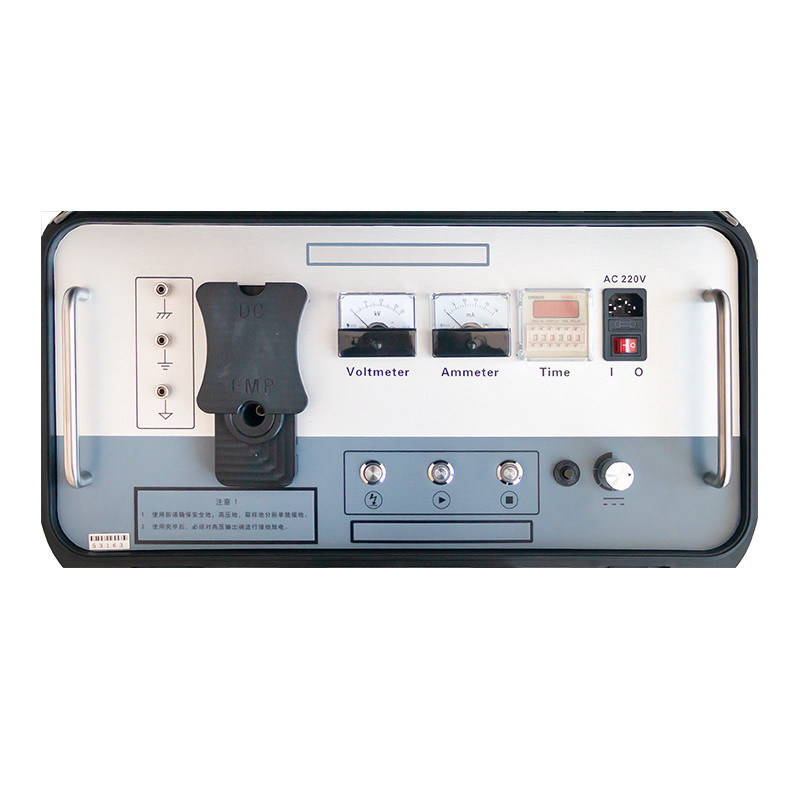

Έλεγχος / Θύρα
| Λειτουργία | Γείωση Ασφαλείας |
|---|
| Γείωση σασί οργάνου· συνδέστε αξιόπιστα στη γη | Γείωση Υψηλής Τάσης |
| Γείωση ουράς HV· αποτρέπει διαρροές και κινδύνους εκφόρτισης | Γείωση Δειγματοληψίας |
| Αρνητικός πόλος πυκνωτή παλμού για δειγματοληψία κυματομορφής υπερπήδησης | Κουμπί Εκφόρτισης |
| Χειροκίνητη εκφόρτιση επαφής κενό σφαιρών (μέγιστη διάρκεια πατήματος 1 δευτ.) | Κουμπί Εκκίνησης HV |
| Φως αναμμένο = κατάσταση μηδέν (κουμπί έγκυρο)· φως σβηστό = μπλοκαρισμένο | Κουμπί Διακοπής HV |
| Διακόπτει άμεσα την HV· ενεργοποιεί εσωτερική εκφόρτιση· το φως HV σβήνει | Προστασία Υπερέντασης |
| Πατήστε για οπλισμό· αναδύεται όταν ανιχνευθεί 8mA >3 δευτ. | Ρύθμιση Τάσης |
| Πρέπει πρώτα να γυρίσετε αριστερόστροφα στο μηδέν· μετά πατήστε Εκκίνηση, ρυθμίστε δεξιόστροφα για αύξηση | Διακόπτης Τροφοδοσίας |
| Θέση 1 = AC220V ενεργό· Θέση 0 = σύστημα εκτός λειτουργίας | Υποδοχή Ασφάλειας |
| Ασφάλεια τροφοδοτικού AC220V | Υποδοχή Τροφοδοσίας |
| Είσοδος τροφοδοτικού AC220V | Ρύθμιση Χρόνου |
| Ρυθμιζόμενο διάστημα εκφόρτισης: 0-100 δευτερόλεπτα | Αμπερόμετρο |
| Ένδειξη ρεύματος χαμηλής τάσης | Βολτόμετρο |
| Ένδειξη kV εξόδου υψηλής τάσης | Έξοδος HV — EMP |
| Ακροδέκτης εξόδου παλμού | Έξοδος HV — DC |
| Ακροδέκτης εξόδου αντοχής τάσης DC | Εφαρμογές στο Πεδίο |
Το XHHV535-2L είναι κατασκευασμένο για
ομάδες δοκιμών καλωδίων αρχικού επιπέδου, κέντρα επαγγελματικής κατάρτισης, κέντρα επαγγελματικής κατάρτισης, και οικονομικά συνειδητοποιημένους εργολάβους σε αναπτυσσόμενες αγορές—οργανισμούς που χρειάζονται αξιόπιστο εντοπισμό βλαβών παλμών 32kV και δοκιμές αντοχής DC σε προσιτή τιμή. Ο σχεδιασμός διπλών ακροδεκτών EMP/DC και ο ρυθμιζόμενος χρονοδιακόπτης 0-100 δευτ. το καθιστούν ιδιαίτερα κατάλληλο για περιβάλλοντα εκπαίδευσης όπου οι μαθητές πρέπει να μάθουν τόσο τις διαδικασίες εντοπισμού βλαβών όσο και τις διαδικασίες αντοχής τάσης σε ένα μόνο όργανο, και για προγράμματα τακτικής συντήρησης όπου η καθημερινή αξιοπιστία έχει μεγαλύτερη σημασία από την ακρίβεια υψηλής τεχνολογίας. Για κορυφαία απόδοση με ακρίβεια 1,5 επιπέδου και υψηλότερη ενέργεια εκφόρτισης, δείτε το XHHV535-4Z (35kg, 2450J) ή την αναβάθμιση XHHV535-2L (25kg, 1225J).▎Συχνές Ερωτήσεις
Ε: Πώς λειτουργεί μια γεννήτρια υπέρτασης υψηλής τάσης στην ανίχνευση βλαβών καλωδίων;
Η γεννήτρια υπέρτασης εκφορτίζει έναν παλμό υψηλής ενέργειας στο ελαττωματικό καλώδιο, δημιουργώντας ένα ελεγχόμενο τόξο υψηλής τάσης στο σημείο της βλάβης. Αυτό το τόξο παράγει τόσο ένα ακουστικό σήμα (δυνατός ήχος χτυπήματος ανιχνεύσιμος από μικρόφωνα εδάφους) όσο και έναν ηλεκτρομαγνητικό παλμό (ανιχνεύσιμος από επαγωγικό δέκτη). Συνδυάζοντας τους χρόνους άφιξης ακουστικού και ηλεκτρομαγνητικού σήματος, οι χειριστές μπορούν να εντοπίσουν με ακρίβεια το ακριβές σημείο της βλάβης—μια τεχνική γνωστή ως ακουστικο-μαγνητικός συγχρονισμός.
Ε: Ποιο εύρος τάσης πρέπει να επιλέξω για διαφορετικούς τύπους καλωδίων;
Η επιλογή τάσης ακολουθεί την ονομαστική τάση λειτουργίας του καλωδίου ως γενική οδηγία. Για καλώδια χαμηλής τάσης (έως 1kV), χρησιμοποιήστε το εύρος 8kV ή 12kV. Για καλώδια διανομής μέσης τάσης (6-15kV), το εύρος 16kV είναι κατάλληλο. Για καλώδια μεταφοράς υψηλής τάσης (35kV και άνω), χρησιμοποιήστε το εύρος 32kV. Συμβουλευτείτε πάντα τις προδιαγραφές μέγιστης τάσης δοκιμής του κατασκευαστή του καλωδίου και διασφαλίστε ότι όλες οι αποστάσεις ασφαλείας διατηρούνται κατά τη λειτουργία υψηλής τάσης.
Ε: Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται κατά τη λειτουργία της γεννήτριας υπέρτασης;
Οι δοκιμές με γεννήτρια υπέρτασης υψηλής τάσης απαιτούν αυστηρά πρωτόκολλα ασφαλείας. Επαληθεύετε πάντα ότι το καλώδιο είναι πλήρως απενεργοποιημένο και απομονωμένο από όλες τις πηγές τροφοδοσίας πριν από τη σύνδεση. Δημιουργήστε μια ελάχιστη ζώνη ασφαλείας 5 μέτρων γύρω από την περιοχή δοκιμής με προειδοποιητικές πινακίδες. Όλο το προσωπικό πρέπει να φοράει κατάλληλο ΜΑΠ, συμπεριλαμβανομένων ρούχων ανθεκτικών σε τόξο, μονωτικών γαντιών HV και διηλεκτρικών υποδημάτων. Τα ενσωματωμένα χαρακτηριστικά ασφαλείας—αυτόματη εκφόρτιση κατά την απενεργοποίηση, έκτακτη διακοπή και κλείδωμα μηδενικής τάσης—παρέχουν επιπλέον επίπεδα προστασίας, αλλά δεν πρέπει ποτέ να αντικαθιστούν τις σωστές διαδικασίες ασφαλείας.
Ε: Ποιο είναι το πλεονέκτημα των πολλαπλών επιπέδων ενέργειας (Joules) σε αυτή τη μονάδα;
Διαφορετικά επίπεδα ενέργειας εξυπηρετούν διαφορετικούς διαγνωστικούς σκοπούς. Οι χαμηλές ρυθμίσεις ενέργειας (π.χ., 864J–1024J) είναι ιδανικές για την αρχική επιβεβαίωση βλάβης και τον εντοπισμό βλαβών υψηλής αντίστασης, όπου η υπερβολική ενέργεια θα μπορούσε να επιδεινώσει τη ζημιά του καλωδίου. Η μέση ενέργεια (1225J–2048J) παρέχει βέλτιστη ισχύ ακουστικού σήματος για τον περισσότερο συνηθισμένο εντοπισμό βλαβών. Η υψηλή ενέργεια (2450J+) προορίζεται για πολύ μακριά καλώδια, σενάρια βαθιάς ταφής ή βλάβες υψηλής αντίστασης που απαιτούν ισχυρότερη δημιουργία τόξου για να παραχθεί ένα ανιχνεύσιμο ακουστικό σήμα. Η επιλογή τριών επιπέδων επιτρέπει στους χειριστές να προσαρμόζουν την έξοδο ενέργειας στις συνθήκες πεδίου.
Ε: Τι εγγύηση και υποστήριξη περιλαμβάνονται με αυτή τη γεννήτρια υπέρτασης;
12μηνη τυπική εγγύηση έναντι κατασκευαστικών ελαττωμάτων με τεχνική υποστήριξη εφ' όρου ζωής. Πιστοποίηση CE και ISO 9001:2015. Κάθε μονάδα περιλαμβάνει τη γεννήτρια υπέρτασης, καλώδιο εξόδου HV, καλώδιο γείωσης, ράβδο εκφόρτισης, εγχειρίδιο χρήσης και μια ανθεκτική θήκη μεταφοράς. Εγκατάσταση, θέση σε λειτουργία και εκπαίδευση χειριστών επί τόπου είναι διαθέσιμες κατόπιν αιτήματος. Ανταλλακτικά, συμπεριλαμβανομένων κενών εκφόρτισης, πυκνωτών και διόδων HV, είναι διαθέσιμα για γρήγορη αντικατάσταση.
