Προεντοπιστής σφάλματος καλωδίου πολλαπλών παλμών ARC 400MHz 120km Εμβέλεια 0,07m Ανάλυση με ζεύξη DC 35kV XHGG502A

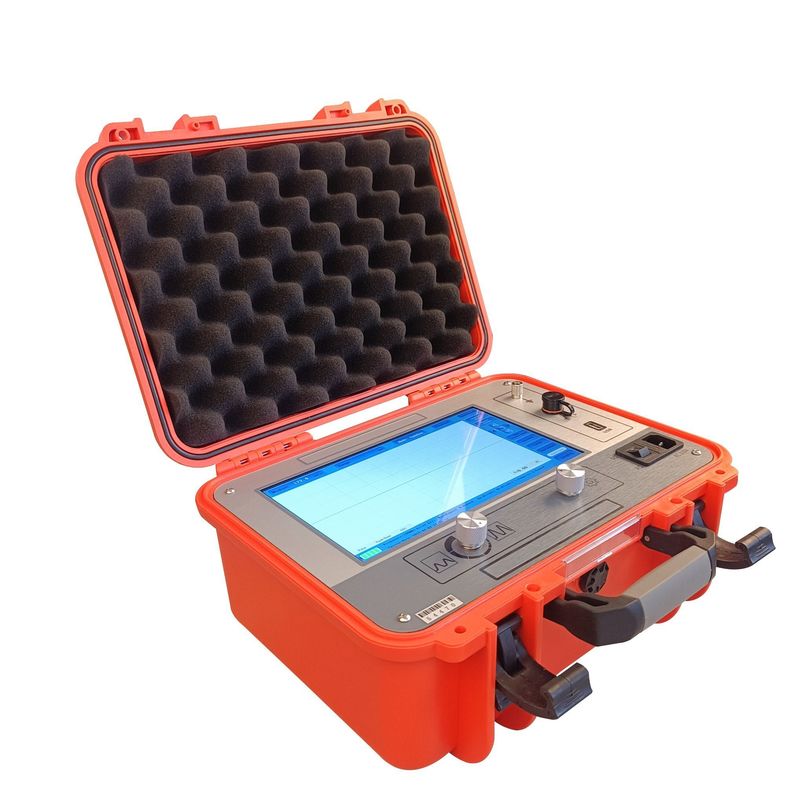

Το XHGG502A είναι ένας επαγγελματίας εντοπιστής σφαλμάτων καλωδίων ARC που έχει κατασκευαστεί γύρω από έναν βιομηχανικό υπολογιστή 10,1 ιντσών all-in-one με ενσωματωμένη αρχιτεκτονική συστήματος.Ενσωματώνει σύγχρονες ηλεκτρονικές και ηλεκτρονικές τεχνολογίες για την εκτέλεση φιλτραρίσματος σήματος, υψηλής ταχύτητας απόκτηση A/D, επεξεργασία δεδομένων, γραφική απεικόνιση και ανάλυση μορφής κύματος ∙ ολοκλήρωση της ταχύτητας κύματος καλωδίου, μήκους και μέτρησης απόστασης σφάλματος σε μια ενιαία ροή εργασίας.Το όργανο καλύπτει το πλήρες φάσμα των τύπων σφαλμάτων καλωδίων: βραχυκυκλώματα χαμηλής αντίστασης, ανοικτά κυκλώματα, αποσυνδέσεις, διαρροές υψηλής αντίστασης και λάμψεις υψηλής αντίστασης σε καλώδια ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικά καλώδια, καλώδια οδικών φωτισμών,και θαμμένα καλώδια από όλα τα υλικάΌλες οι τεχνικές ενδείξεις συμμορφώνονται με την GB/T 18268.1, DL/T 849.1-2019, και JJF1042-2020.

Αυτό που διακρίνει το XHGG502A από τους συμβατικούς προ-τοποθετητές είναι η ιδιόκτητη μέθοδος ARC πολλαπλών παλμών οκτώ παλμών.το όργανο εκτοξεύει 8 διαδοχικούς παλμούς στο σημείο βλάβης του καλωδίου, που εμφανίζει ταυτόχρονα 8 ομάδες συγκριτικών κυμάτων υψηλής και χαμηλής τάσης στην οθόνη 10,1 ιντσών. The system mathematically converts any high-resistance fault trace into a clean low-resistance short-circuit equivalent waveform — making interpretation virtually unambiguous and enabling automatic distance calculation that requires no expert waveform analysis skillsΗ τεχνολογία αυτή, σε συνδυασμό με τρεις τρόπους δοκιμής (TDR παλμός χαμηλής τάσης, ICE παλμός ρεύματος και ARM πολλαπλός παλμός αντανάκλασης τόξου),παρέχει το υψηλότερο ποσοστό επιτυχίας ανίχνευσης ελαττωμάτων και την υψηλότερη ακρίβεια δοκιμής που είναι διαθέσιμη στην κατηγορία του.

Δεν απαιτούνται πρόσθετα αξεσουάρ, δεν αγοράζονται χωριστά ζεύγη, δεν λείπουν καλώδια.Όλα όσα χρειάζονται για τις δοκιμές TDR, ICE, και ARM περιλαμβάνονται στο τυποποιημένο φορτίο.

• 10Δείκτης αφής TFT υψηλής φωτεινότητας.1 ίντσες:1024*600 ανάλυση, 280nit υπεραπλανητικό φως LED. Οι μορφές κύματος παραμένουν καθαρές και ευανάγνωστες κάτω από το άμεσο ηλιακό φως.φυσικά κουμπιά για χειροκίνητο χειρισμό σε υγρές συνθήκες.
• 400MHz δειγματοληψία, ανάλυση 0,07m, εμβέλεια 120km:Μετατροπή A/D με μεταβλητή συχνότητα 1MHz~400MHz με κορυφαία στην βιομηχανία ελάχιστη ανάλυση 0,07m ̇ πάνω από 7* λεπτότερη από τα συμβατικά όργανα των 100MHz. 10 προεπιλεξιμότατες ρυθμίσεις εύρους από 100m έως 100km,συν μέγιστη ικανότητα ≥ 120 χλμ..
• Οκτά παλμών ARC πολλαπλών παλμών με συμπεριληφθείσα ζεύξη DC 35kV:8 διαδοχικοί παλμοί παράγουν συγκριτικά σύνολα κυματομορφών που μετατρέπουν σύνθετα σφάλματα υψηλής αντίστασης σε απλές ισοδύναμες βραχυκυκλώσεις.Δεν απαιτείται η αγορά επιπλέον ζεύξης.
• Τρεις ολοκληρωμένες μεθόδους δοκιμής:Ένα όργανο καλύπτει κάθε σενάριο σφάλματος καλωδίου.
• Πλήρως αυτόματη λειτουργία:Η αυτόματη συνεχής δειγματοληψία ̇ δεν χάνει ποτέ μια μεταβατική μορφή κύματος εκκένωσης.Η αυτόματη ανάλυση μορφής κύματος εντοπίζει την αντανάκλαση σφάλματος και εμφανίζει την απόσταση..
• 8,000+ Αποθήκευση κυματικής μορφής με εξαγωγή USB:Αποθήκευση και ονομασία κυματομορφών κατά το χώρο εργασίας, το αναγνωριστικό καλωδίου ή την ημερομηνία.και προηγμένη συγκριτική ανάλυση.
• Ενσωματωμένο σύστημα ∙ Σταθερότητα σε βράχο:Σκοπός κατασκευής ενσωματωμένη αρχιτεκτονική χωρίς έξοδα λειτουργίας Windows, χωρίς αδειοδότηση λογισμικού, χωρίς περιττές διαδικασίες.
• IP54 Προστατευτικό πλαίσιο:Προστατευμένο από τη σκόνη και αδιάβροχο. Λειτουργεί αξιόπιστα από -20 °C υπο-μηδενική συντήρηση υποσταθμού έως +65 °C διάγνωση ερήμου καλωδίων τάφρου.
• Ενσωματωμένη μπαταρία λιθίου 11,1V:Η γρήγορη φόρτιση περίπου 2 ωρών παρέχει πάνω από 5 ώρες συνεχούς λειτουργίας στο πεδίο.

Μέθοδος	Καλύτερα για	Τυπική εφαρμογή
TDR ∆ύναμος χαμηλής τάσης	Ελαττώματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος, αποσύνδεσης	Συνηθισμένη συντήρηση καλωδίων, επαλήθευση πριν από τη σύνδεση, βαθμονόμηση μήκους καλωδίων και ταχύτητας κύματος
ICE ∆ ∆ ∆ ∆ ∆ ∆ ∆	Λάθη διαρροής υψηλής αντίστασης (πάνω από αρκετές εκατοντάδες Ω) · λάθη υψηλής αντίστασης	Ανάλυση βλάβης μετά από δοκιμή αντίστασης τάσης, διαγνωστική αξιολόγηση της γήρανσης καλωδίων
Επικεφαλής ∆ημοσιοδότησης	Όλα τα λάθη υψηλής αντίστασης μετατρέπει κάθε σύνθετο ίχνος σε ισοδύναμο βραχυκυκλώματος	Δύσκολα ερμηνεύσιμα αποτελέσματα με ένα παλμό· σφάλματα σε μικτά διηλεκτρικά καλώδια· καλώδια μεγάλων αποστάσεων με πολλές αρθρώσεις

κατάλογος συσκευασίας

Κατάλογος συστατικών των οργάνων
Ονομασία	ποσότητα	Γράφημα	Ονομασία	ποσότητα	Γράφημα
Δοκιμαστής σφαλμάτων καλωδίων	1		Σύνδεσμος	1
Μία γραμμή Q	1		Διπλή γραμμή Q	1
Δοκιμαστή	1		καλώδιο τροφοδοσίας	1
Σύνδεσμος υψηλής τάσης Α	1		Σύνδεσμος υψηλής τάσης B	1
Σύρμα γείωσης	1		Καλώδιο επικοινωνίας USB

Ε: Η σύνδεση συνοδεύεται από το όργανο;
Α: Ναι. Ο σύνδεσμος παλμού DC 35kV (430*380*220mm, 10kg) περιλαμβάνεται ως πρότυπο σε κάθε αποστολή XHGG502A, μαζί με τα καλώδια σύνδεσης υψηλής τάσης σύνδεσης A και B.

Ε: Μπορεί να δοκιμάσει καλώδια XLPE;
Α: Ναι. Το XHGG502A είναι κατάλληλο για όλους τους τύπους καλωδιακής μόνωσης ∙ XLPE, χαρτί εμποτισμένο με λάδι, καουτσούκ και PVC ∙ σε χαμηλή τάση (6kV και κάτω), μέση/υψηλή τάση (6kV~35kV),και καλώδια ηλεκτρικής ενέργειας υψηλής τάσης (66kV+).

Ε: Λειτουργεί το όργανο χωρίς ηλεκτρικό ρεύμα;
Η ενσωματωμένη μπαταρία λιθίου 11,1V υποστηρίζει δοκιμές παλμού χαμηλής τάσης για σφάλματα ανοιχτού κυκλώματος και χαμηλής αντίστασης χωρίς εξωτερική ενέργεια.σύνδεση με εναλλακτική ροή 110V~240V ή γεννήτρια.

Ε: Μπορούν οι μορφές κύματος να εξαχθούν σε υπολογιστή;
Α: Ναι. Όλες οι 8.000+ αποθηκευμένες μορφές κύματος μπορούν να εξαχθούν μέσω λογισμικού USB σε PC για διαχείριση αρχείων, συγκριτική ανάλυση και επίσημη παραγωγή αναφορών.

Ε: Περιλαμβάνεται η κατάρτιση;
Α: Κάθε αποστολή περιλαμβάνει ένα πλήρες εγχειρίδιο χρήσης. Επικοινωνήστε μαζί μας για εκπαίδευση επί τόπου, απομακρυσμένη υποστήριξη βίντεο ή παρατεταμένες επιλογές εγγύησης προσαρμοσμένες στις απαιτήσεις της ομάδας σας.
