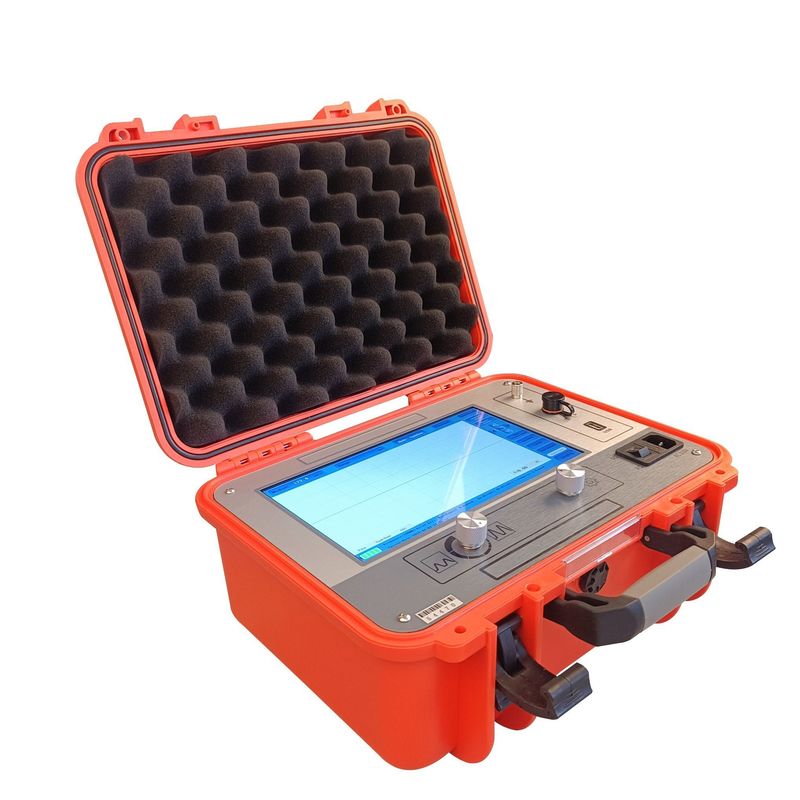

Προαναγνώστης σφαλμάτων καλωδίων 10,1 ιντσών οθόνη αφής TDR Δοκιμαστής σφαλμάτων καλωδίων XHGG502A
Ο δοκιμαστής ελαττωμάτων καλωδίων XHGG502A υιοθετεί έναν 10,1 ιντσών επεξεργασμένο υπολογιστή επαφής βιομηχανικής κλάσης με απλή διεπαφή λογισμικού λειτουργίας, επιτρέποντας διαδραστικές δοκιμές ανθρώπου-μηχανής.Χρησιμοποιεί βιομηχανικό σχεδιασμό ολοκληρωμένων κυκλωμάτων και ένα ενσωματωμένο λειτουργικό σύστημα για την επίτευξη φιλτραρίσματος σήματος, απόκτηση, επεξεργασία δεδομένων, γραφική απεικόνιση και γραφική ανάλυση, ολοκλήρωση της μέτρησης της ταχύτητας καλωδίου, δοκιμή μήκους καλωδίου, δοκιμή απόστασης σφάλματος καλωδίου και δοκιμή αντίστασης.
Αυτός ο δοκιμαστής σφαλμάτων καλωδίων είναι ένα ειδικό όργανο για τη μέτρηση και την ανάλυση της κατάστασης και της απόστασης σφάλματος των καλωδίων ηλεκτρικής ενέργειας.σφάλματα ανοιχτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικά καλώδια, καλώδια φωτισμού δρόμου και θαμμένα καλώδια από διάφορα υλικά, διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και λάμψεις υψηλής αντίστασης.
Τρόπος εργασίας: TDR (πυρσόλη χαμηλής τάσης), ICE (στροφή έλξης), ARM (μέθοδος αντανάκλασης με τόξο) με τη διαμόρφωση ζεύξης.
Εφαρμογές & στοχευόμενο κοινό:Κατασκευασμένο για τμήματα τροφοδοσίας ηλεκτρικής ενέργειας σιδηροδρόμων και μετρό, ομάδες ηλεκτρικής συντήρησης ορυχείων και πετροχημικών εγκαταστάσεων, μονάδες επισκευής έκτακτης ανάγκης και έναρξης λειτουργίας του ηλεκτρικού δικτύου,και δημοτικές υπηρεσίες υποδομής συντήρησης πληρώματα που προκαθορίζονται χαμηλής αντίστασης, ανοικτού κυκλώματος, αποσύνδεσης, διαρροής υψηλής αντίστασης και λάμψης σε καλώδια μέσης και υψηλής τάσης έως 120 χλμ.
Χαρακτηριστικά του προϊόντος
Εικονική οθόνη TFT πλήρους χρώματος βιομηχανικής κλάσης 10,1 ιντσών με απλό και σταθερό ενσωματωμένο σύστημα.
Δραστηριότητες δοκιμής ταχύτητας κύματος καλωδίου, δοκιμής μήκους καλωδίου και δοκιμής απόστασης σφάλματος
Πλήρως αυτόματη συνεχής δειγματοληψία, συλλογή μορφής κύματος σε πραγματικό χρόνο, έγκαιρη και ακριβής.
Αυτόματη ρύθμιση εύρους δοκιμής και αυτόματη ανάλυση μορφής κύματος για την εμφάνιση της απόστασης δοκιμής·
Δύο τρόποι λειτουργίας με πινελιές και κωδικοποιημένα κουμπιά, απλοί, γρήγοροι και αξιόπιστοι.
Εξοπλισμένες με τεχνολογίες δοκιμής μεθόδου παλμού χαμηλής τάσης, μεθόδου flashover υψηλής τάσης και μεθόδου πολλαπλών παλμών (8 φορές), ομαλή απεικόνιση μορφής κύματος και εύκολη ερμηνεία.
Όταν χρησιμοποιείται η μέθοδος πολλαπλών παλμών, χρησιμοποιείται με τον σύνδεσμο παλμών για την εμφάνιση 8 ομάδων κυματομορφών υψηλής και χαμηλής τάσης για εύκολη σύγκριση.
Μεγάλη αποθήκευση δοκιμαστικών μορφών κυμάτων: οι δοκιμαστικές μορφές κυμάτων μπορούν να αποθηκευτούν και να ανακτηθούν για ανάλυση.
Υπερ-υψηλής φωτεινότητας φως LED 280 νιτ με ανάλυση 1024*600, κατάλληλο για περιβάλλοντα με άμεσο ηλιακό φως.
Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας με γρήγορη φόρτιση, που επιτρέπει τη δοκιμή σε περιβάλλοντα χωρίς ρεύμα·
Υιοθετεί προστατευτικό πλαίσιο που δεν είναι κατώτερο από το IP54.
Τεχνικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Συχνότητα δειγματοληψίας |
1MHz~400MHz |
| Αμβέλεια παλμού χαμηλής τάσης |
300V±15% |
| Περιοχή εύρους |
≥ 120 χλμ. |
| Πεδίο δοκιμής |
100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| πλάτος παλμού |
0.1uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| Ελάχιστη ανάλυση |
00,07m |
| Δοκιμαστική τυφλή περιοχή |
≤ 10m |
| Λάθος μέτρησης |
≤±(0,5% × L+1m), L είναι το μήκος του καλωδίου |
| Τρόπος τροφοδοσίας |
Η φόρτιση AC110V~240V, 50Hz/60Hz· ενσωματωμένη μπαταρία λιθίου 11,1V, χρόνος φόρτισης περίπου 2 ώρες, χρόνος εργασίας πάνω από 5 ώρες |
| Σύνδεσμος παλμού αντέχει στην τάση |
Συνεχή 35kV |
| Όγκος και βάρος |
Δοκιμαστής βλάβης καλωδίου L358mm × W284mm × H168mm - 5kg· σύνδεσμος παλμού L430mm × W380mm × H220mm - 10kg |
| Συνθήκες εργασίας |
Θερμοκρασία -20°C~+65°C, σχετική υγρασία 90%, ατμοσφαιρική πίεση 750±30mmHg |
Αρχή λειτουργίας και μέθοδοι δοκιμής
Με βάση την αρχή του κύματος ταξιδιού, το XHGG502A εφαρμόζει σήματα παλμού στο υπό δοκιμή καλώδιο και συλλαμβάνει τις ηχώ που αντανακλούνται στο σημείο βλάβης όπου αλλάζει η χαρακτηριστική αντίσταση,μετατροπή του χρόνου αντανάκλασης σε ακριβή απόσταση σφάλματοςΤέσσερις μέθοδοι δοκιμής είναι ενσωματωμένες για την κάλυψη σφαλμάτων από χαμηλή αντίσταση έως flashover υψηλής αντίστασης:
| Μέθοδος δοκιμής |
Αρχή λειτουργίας |
Τυπικές εφαρμογές |
| Μέθοδος ταξιδιωτικών κυμάτων |
Εφαρμόζει σήματα παλμού και συλλαμβάνει ηχώ σε σημεία αλλαγής αντίστασης, μετατρέποντας το χρόνο αντανάκλασης σε απόσταση σφάλματος. |
Αρχή εύρους πυρήνα που καλύπτει όλους τους τύπους σφαλμάτων καλωδίων |
| Μέθοδος παλμού χαμηλής τάσης |
Εισάγει παλμούς χαμηλής τάσης 300V και αναλύει τις αντανακλαζόμενες μορφές κυμάτων για να μετρήσει το μήκος του καλωδίου, την ταχύτητα κύματος και την απόσταση σφάλματος. |
Ελαττώματα ανοικτού κυκλώματος, χαμηλής αντίστασης, βραχυκυκλώματος και αποσύνδεσης |
| Μέθοδος αναστροφής υψηλής τάσης |
Μια πηγή υψηλής τάσης συνεχούς ρεύματος ενεργοποιεί εκκένωση ανάφλεξης στο σημείο βλάβης· ο δειγματοληπτής συλλαμβάνει το ανακλαστικό σήμα για τον υπολογισμό της απόστασης. |
Διαρροές υψηλής αντίστασης και σφάλματα ανάφλεξης |
| Μέθοδος πολλαπλών παλμών (8 φορές) |
Ο σύνδεσμος παλμών καθοδηγεί στιγμιαία παλμούς υψηλής τάσης στην φάση ελαττώματος και επεκτείνει τη διάρκεια του τόξου, εμφανίζοντας 8 ομάδες κυμάτων υψηλής και χαμηλής τάσης για σύγκριση. |
Ελαττώματα υψηλής αντίστασης σε καλώδια μεγάλων αποστάσεων έως 120 χλμ. |
Σενάρια εφαρμογής
| Σενάριο εφαρμογής |
Τυπικές εφαρμογές |
| Εργασία και κατασκευή καλωδίων μεταφοράς υψηλής τάσης |
Προεπιλογή των σφαλμάτων διαρροής υψηλής αντίστασης σε καλώδια μετάδοσης μεγάλων αποστάσεων 66 kV και άνω με τη μέθοδο πολλαπλών παλμών |
| Θερμικά και υδροηλεκτρικά εργοστάσια |
Δοκιμαστική μονάδα βοηθητικών καλωδίων και έξοδος καλωδίων ηλεκτρικής ενέργειας για την ελαχιστοποίηση του χρόνου αναγκαστικής διακοπής |
| Αιολικά και ηλιακά πάρκα |
Εντοπισμός σφαλμάτων σε μακρά καλώδια τροφοδοσίας και συλλέκτη σε ευρεία, δύσκολα προσβάσιμα εδάφη |
| Μεγάλα βιομηχανικά πάρκα |
Δοκιμασία καλωδίων διανομής μέσης τάσης που τροφοδοτούν εργοστασιακές ζώνες χωρίς διακοπή των γραμμών παραγωγής |

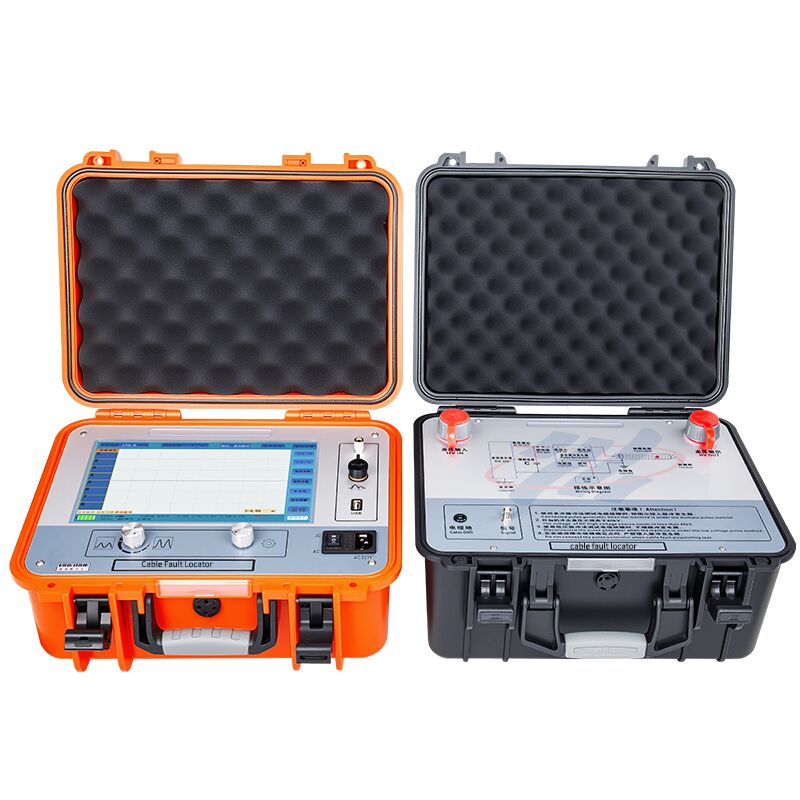

Κατάλογος συσκευασίας
| Άρθρο |
Ποσότητα |
| Δοκιμαστής ελαττωμάτων καλωδίων |
1 μονάδα |
| Σύνδεσμος παλμού (οικοδεσπότης) |
1 μονάδα |
| Σύρμα ηλεκτρικής ενέργειας |
1 κομμάτι |
| Μία γραμμή Q (γραμμή εξόδου) |
1 κομμάτι |
| Διπλή γραμμή Q (γραμμή εισόδου) |
1 κομμάτι |
| Κουτί δειγματοληψίας |
1 κομμάτι |
| Διαφανές σύρμα γείωσης |
1 κομμάτι |
| Σύνδεσμος υψηλής τάσης γραμμή Α / Β |
1 κομμάτι κάθε |
| Καλώδιο επικοινωνίας USB |
1 κομμάτι |
Το εργαλείο αυτό παρέχει στους μηχανικούς ηλεκτροπαραγωγής μια αξιόπιστη, ολοκληρωμένη λύση για την αξιολόγηση της κατάστασης του καλωδίου ισχύος και την προεπιλογή των σφαλμάτων,βοηθώντας στη μείωση του χρόνου διακοπής μέσω της ταχείας και ακριβούς μέτρησης της απόστασης σφάλματος.
Γενικές ερωτήσεις
Ε: Για ποιον είναι σχεδιασμένος αυτός ο εντοπιστής σφαλμάτων καλωδίων;
Έχει σχεδιαστεί για τμήματα τροφοδοσίας ηλεκτρικής ενέργειας σιδηροδρόμων και μετρό, ομάδες ηλεκτρικής συντήρησης ορυχείων και πετροχημικών εγκαταστάσεων, μονάδες επισκευής έκτακτης ανάγκης και έναρξης λειτουργίας του ηλεκτρικού δικτύου,και δημοτικές υπηρεσίες υποδομής συντήρησης πληρώματα που προκαθορίζονται χαμηλής αντίστασης, ανοικτού κυκλώματος, αποσύνδεσης, διαρροής υψηλής αντίστασης και λάμψης σε καλώδια μέσης και υψηλής τάσης έως 120 χλμ.
Ε2: Ποιους τύπους σφαλμάτων καλωδίων μπορεί να δοκιμάσει το XHGG502A;
Δοκιμάζει σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικών καλωδίων, καλωδίων φώτων δρόμου και θαμμένων καλωδίων από διάφορα υλικά,διατομές και μέσα, καθώς και διαρροές υψηλής αντίστασης και λάμψεις υψηλής αντίστασης.
Ε3: Ποιες μεθόδους δοκιμής υποστηρίζει το XHGG502A;
Υποστηρίζει τη μέθοδο παλμού χαμηλής τάσης, τη μέθοδο αναστροφής υψηλής τάσης και τη μέθοδο πολλαπλών παλμών (8 φορές) με τον σύνδεσμο παλμού, όλα βασισμένα στην αρχή του κύματος ταξιδιού,με αυτόματη ρύθμιση εύρους δοκιμής, αυτόματη ανάλυση μορφής κύματος και άμεση προβολή απόστασης.
Ε4: Ποιες είναι οι βασικές τεχνικές προδιαγραφές του XHGG502A;
Διαθέτει συχνότητα δειγματοληψίας 1MHz~400MHz, πλάτος παλμού χαμηλής τάσης 300V±15%, εύρος ≥120km, ελάχιστη ανάλυση 0,07m, περιοχή τυφλής δοκιμής ≤10m, σφάλμα μέτρησης ≤±(0,5% × L+1m), 10.Εικονική οθόνη TFT πλήρους χρώματος 1 ιντσών, και ένα σύνδεσμο παλμού με τάση αντιστάθμισης DC 35kV.
Ε5: Ποια πρότυπα συμμορφώνεται και τι περιλαμβάνεται στην παράδοση;
Το σύνολο οργάνων πληροί τις προδιαγραφές του DL/T 849.1 και του JJF1042.Διαφανές σύρμα γείωσηςΤο όργανο καλύπτεται από εγγύηση ενός έτους με δια βίου συντήρηση και τεχνικές υπηρεσίες.
