Προεντοπιστής Βλαβών Καλωδίων XHGG502

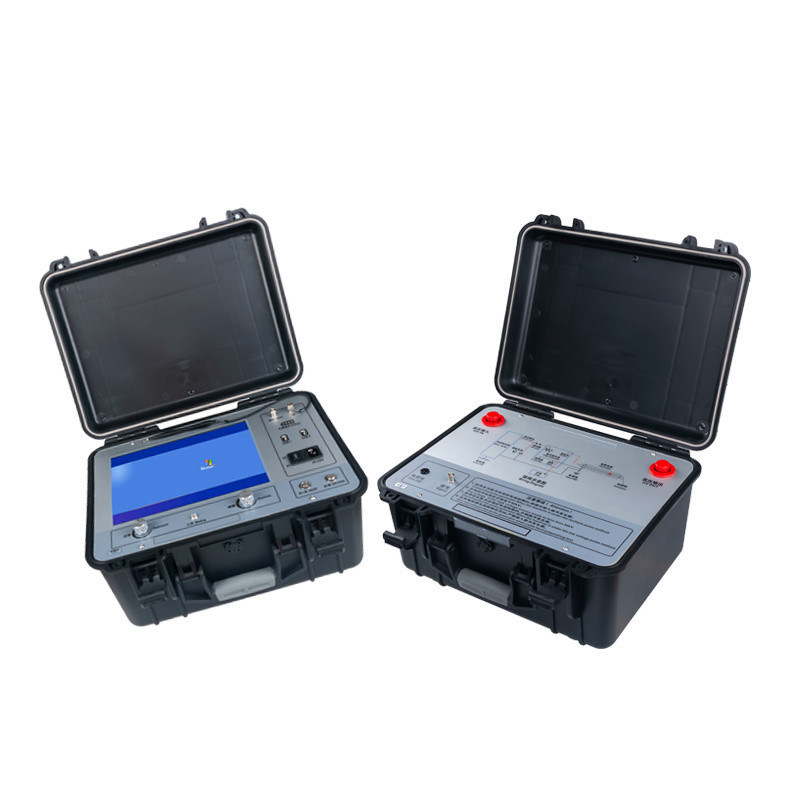

Το XHGG502 είναι ένας φορητός, βιομηχανικού τύπου προεντοπιστής βλαβών καλωδίων που μετρά και αναλύει την κατάσταση των καλωδίων τροφοδοσίας και την απόσταση βλάβης χρησιμοποιώντας τη μέθοδο των ταξιδευόντων κυμάτων (TDR). Κατασκευασμένο γύρω από έναν βιομηχανικό υπολογιστή με οθόνη αφής 12,1 ιντσών και εξειδικευμένο λογισμικό διαχείρισης καλωδίων, συνδυάζει τη μέθοδο παλμών χαμηλής τάσης, τη μέθοδο εκφόρτισης υψηλής τάσης και την προηγμένη μέθοδο πολλαπλών παλμών (οκτώ παλμών) σε ένα όργανο. Προεντοπίζει βλάβες χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και αποσύνδεσης, καθώς και βλάβες διαρροής υψηλής αντίστασης και εκφόρτισης, σε καλώδια XLPE, PVC, με επένδυση από καουτσούκ και εμποτισμένο με λάδι χαρτί τάσης 35kV και κάτω, μαζί με ομοαξονικά καλώδια υψηλής συχνότητας, τοπικά τηλεφωνικά καλώδια, καλώδια φωτισμού δρόμου και θαμμένα καλώδια.
Εφαρμογές & Στοχευόμενο Κοινό
Σχεδιασμένο ειδικά για επαγγελματίες παρόχους υπηρεσιών προεντοπισμού βλαβών καλωδίων, ομάδες θέσης σε λειτουργία και δοκιμών αποδοχής καλωδίων υψηλής τάσης εργολάβων μηχανικών ηλεκτρικής ενέργειας, και ομάδες μεταπωλήσεων κατασκευαστών καλωδίων που χρειάζονται αξιόπιστο προεντοπισμό απόστασης βλάβης και αυτόματη αναφορά δοκιμών σε καλώδια διανομής XLPE 35kV και κάτω.
Βασικές Προδιαγραφές
| Παράμετρος |
Προδιαγραφή |
| Οθόνη |
Βιομηχανικός υπολογιστής all-in-one με οθόνη αφής 12,1 ιντσών |
| Λειτουργικό Σύστημα |
Ενσωματωμένος βιομηχανικός υπολογιστής με εξειδικευμένο λογισμικό διαχείρισης καλωδίων |
| Μέθοδοι Δοκιμής |
Μέθοδος παλμών χαμηλής τάσης, μέθοδος εκφόρτισης υψηλής τάσης, μέθοδος πολλαπλών παλμών (οκτώ παλμών) |
| Συχνότητα Δειγματοληψίας |
400MHz |
| Εύρος Παλμού Χαμηλής Τάσης |
400V |
| Πλάτος Παλμού Χαμηλής Τάσης |
0,25 µs / 2 µs / 4 µs |
| Ελάχιστη Ανάλυση |
0,1m |
| Εύρος Μέτρησης Απόστασης |
≥68km |
| Τυφλό Σημείο Δοκιμής |
≤10m |
| Σφάλμα Μέτρησης |
≤±(0,5%×L+1m), L είναι το μήκος του καλωδίου |
| Εύρη Μήκους Καλωδίου Δοκιμής |
<1km (short distance)>3km (μεγάλη απόσταση) |
| Τάση Αντοχής Συζεύκτη Παλμών |
DC 35kV |
| Τροφοδοσία |
Φόρτιση AC 110–240V, 50/60Hz; ενσωματωμένη μπαταρία λιθίου 10400mAh |
| Συνθήκες Λειτουργίας |
-20°C έως +65°C, σχετική υγρασία 90%, 750±30mmHg |
Προηγμένα Χαρακτηριστικά
Έλεγχος βιομηχανικού υπολογιστή 12,1 ιντσών με λειτουργία αφής
Ενσωματωμένο λειτουργικό σύστημα με ισχυρό σύστημα διαχείρισης καλωδίων και αυτόματη δημιουργία αναφορών
Μετρά την ταχύτητα κύματος του καλωδίου και την απόσταση βλάβης
Πλήρως αυτόματη συνεχής δειγματοληψία που δεν χάνει ποτέ κυματομορφή εκφόρτισης
Υιοθετεί τον τελευταίο ενσωματωμένο βιομηχανικό υπολογιστή και την πιο προηγμένη τεχνολογία δοκιμών οκτώ παλμών (πολλαπλών παλμών) στον κόσμο, μαζί με τη μέθοδο εκφόρτισης υψηλής τάσης και τη μέθοδο παλμών χαμηλής τάσης
Οποιαδήποτε βλάβη υψηλής αντίστασης παρουσιάζει τα απλούστερα χαρακτηριστικά κυματομορφής παρόμοια με βλάβη βραχυκυκλώματος χαμηλής τάσης, καθιστώντας την πολύ εύκολη στην ερμηνεία
Το ανακλώμενο σήμα που στέλνεται από τον συζεύκτη παλμών εμφανίζεται αυτόματα, και η κυματομορφή πλήρους μήκους του ανοιχτού κυκλώματος του καλωδίου εμφανίζεται ταυτόχρονα
Μαζική αποθήκευση κυματομορφών: οι κυματομορφές πεδίου μπορούν να αποθηκευτούν με προκαθορισμένη σειρά και να ανακληθούν ανά πάσα στιγμή, με χειρόγραφες σημειώσεις του προσωπικού δοκιμών, των τοποθεσιών και των χαρακτηριστικών βλάβης
Οθόνη LCD μεγάλης φωτεινότητας, ευανάγνωστη σε άμεσο ηλιακό φως, με ισχυρή επεξεργασία δεδομένων και φιλική διεπαφή
Τυπική διεπαφή USB για εξαγωγή δεδομένων και υποστηρίζει εκτύπωση κυματομορφών
Εξαιρετικά ασφαλή μέτρα προστασίας υψηλής τάσης, ώστε ο ελεγκτής να μην καταρρεύσει ή καταστραφεί σε περιβάλλον υψηλής τάσης παλμών
Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας για δοκιμές ανοιχτού κυκλώματος και βραχυκυκλώματος χαμηλής αντίστασης σε περιβάλλον χωρίς ρεύμα
Τυπική Διαμόρφωση
Κάθε XHGG502 αποστέλλεται ως ένα πλήρες κιτ προεντοπισμού, ώστε μια ομάδα πεδίου να μπορεί να εναλλάσσεται μεταξύ των μεθόδων παλμών χαμηλής τάσης, εκφόρτισης υψηλής τάσης και πολλαπλών παλμών χωρίς να χρειάζεται να προμηθευτεί επιπλέον εξαρτήματα.
| Στοιχείο |
Ποσότητα |
Λειτουργία |
| Ελεγκτής Βλαβών Καλωδίων (Κεντρική Μονάδα) |
1 |
Ελέγχει και αναλύει καλώδια χρησιμοποιώντας τις μεθόδους παλμών χαμηλής τάσης, εκφόρτισης υψηλής τάσης και πολλαπλών παλμών |
| Συζεύκτης |
1 |
Χρησιμοποιείται στη μέθοδο πολλαπλών παλμών (οκτώ παλμών) |
| Γραφίδα |
1 |
Λειτουργία αφής στην ενσωματωμένη οθόνη για ακριβή επιλογή |
| Μονή Γραμμή Q (Γραμμή Εξόδου, 1,5m) |
1 |
Συνδέει την κεντρική μονάδα με το καλώδιο υπό δοκιμή στη μέθοδο παλμών χαμηλής τάσης |
| Διπλή Γραμμή Q (Γραμμή Εισόδου, 2m) |
1 |
Συνδέει την κεντρική μονάδα με τον δειγματολήπτη στη μέθοδο εκφόρτισης υψηλής τάσης |
| Δειγματολήπτης |
1 |
Λαμβάνει το ανακλώμενο σήμα υψηλής τάσης στη μέθοδο εκφόρτισης |
| Καλώδιο Τροφοδοσίας (1,8m) |
1 |
Καλώδιο φόρτισης για την κεντρική μονάδα |
| Καλώδιο Υψηλής Τάσης Συζεύκτη Α (2m) |
1 |
Συνδέει τον συζεύκτη και το καλώδιο υπό δοκιμή στη μέθοδο πολλαπλών παλμών |
| Καλώδιο Υψηλής Τάσης Συζεύκτη Β (2m) |
1 |
Συνδέει τον συζεύκτη και την πηγή παλμών υψηλής τάσης |
| Καλώδιο Γείωσης (2,5m) |
1 |
Καλώδιο γείωσης συζεύκτη |
Συχνές Ερωτήσεις
Ε1: Ποιες βλάβες καλωδίων μπορεί να προεντοπίσει το XHGG502;
Προεντοπίζει βλάβες χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και αποσύνδεσης, καθώς και βλάβες διαρροής υψηλής αντίστασης και εκφόρτισης, σε καλώδια XLPE, PVC, με επένδυση από καουτσούκ και εμποτισμένο με λάδι χαρτί τάσης 35kV και κάτω, καθώς και σε ομοαξονικά καλώδια υψηλής συχνότητας, τοπικά τηλεφωνικά καλώδια, καλώδια φωτισμού δρόμου και θαμμένα καλώδια.
Ε2: Πόσο μακριά και πόσο ακριβώς μπορεί να μετρήσει;
Το εύρος μέτρησης απόστασης είναι (έως) 68km με ελάχιστη ανάλυση 0,1m, τυφλό σημείο δοκιμής 10m ή λιγότερο, και σφάλμα μέτρησης όχι μεγαλύτερο από (0,5% x L + 1m), όπου L είναι το μήκος του καλωδίου. Παρέχονται τρία εύρη μήκους (<1km, 3km).
Ε3: Ποιες μεθόδους δοκιμής υποστηρίζει;
Υποστηρίζει τη μέθοδο παλμών χαμηλής τάσης, τη μέθοδο εκφόρτισης υψηλής τάσης και τη μέθοδο πολλαπλών παλμών (οκτώ παλμών), όλες επιλέξιμες από τη διεπαφή οθόνης αφής.
Ε4: Μπορεί να λειτουργήσει χωρίς ρεύμα δικτύου επί τόπου;
Ναι. Μια ενσωματωμένη μπαταρία λιθίου 10400mAh υποστηρίζει δοκιμές πεδίου, και η μπαταρία φορτίζει από AC 110-240V. Οι δοκιμές παλμών χαμηλής τάσης μπορούν να γίνουν με AC 220V, αλλά η δειγματοληψία εκφόρτισης υψηλής τάσης και πολλαπλών παλμών δεν πρέπει να πραγματοποιείται ενώ το όργανο φορτίζεται.
Ε5: Πώς αποθηκεύονται και εξάγονται οι κυματομορφές δοκιμής;
Η δειγματοληψία γίνεται στα 400MHz με πλήρως αυτόματη συνεχή λήψη. Οι κυματομορφές μπορούν να αποθηκευτούν με προκαθορισμένη σειρά με χειρόγραφες σημειώσεις, να ανακληθούν ανά πάσα στιγμή και να εξαχθούν ή να εκτυπωθούν μέσω της τυπικής διεπαφής USB.
Σημείωση: Απαγορεύεται αυστηρά η σύνδεση τροφοδοσίας AC 220V κατά την εκτέλεση δοκιμών εκφόρτισης υψηλής τάσης ή δειγματοληψίας πολλαπλών παλμών. Τα καλώδια υψηλής τάσης του συζεύκτη μπορούν μόνο να συνδεθούν και να αποσυνδεθούν, και δεν πρέπει ποτέ να περιστρέφονται ή να στρίβονται.
