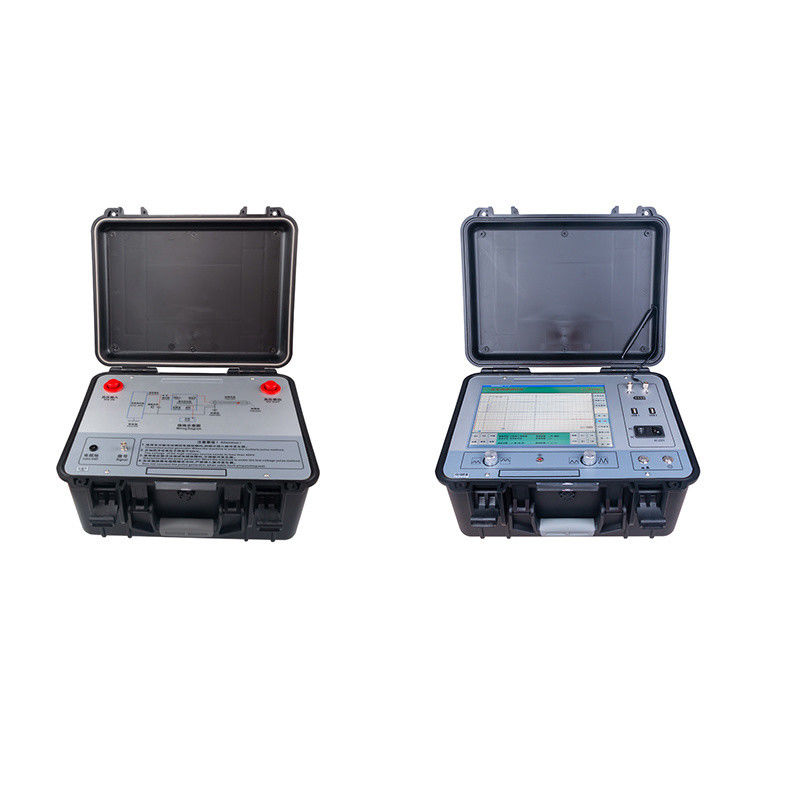

Προσαρμόσιμο TDR Καλωδιακό Λάθος Προεντοπιστής Ακριβής Καλωδιακός Λάθος Αποστάσεως Εντοπιστής

Name: Προσαρμόσιμο TDR Καλωδιακό Λάθος Προεντοπιστής Ακριβής Καλωδιακός Λάθος Αποστάσεως Εντοπιστής
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502
Price: 1,550.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Σιάν, Σάνσι, Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE,ISO
Αριθμό μοντέλου:	XHGG502

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Σιάν, Σάνσι, Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE,ISO

Αριθμό μοντέλου:

XHGG502

Σχήμα αριθ.:

XHGG502

Προδιαγραφές:

475*345*205mm

Εμπορικό σήμα:

Δοκιμή XZH

Καταγωγή:

Σιάν, Σάνσι, Κίνα

Κωδικός ΕΣ:

9031809090

Δυνατότητα προσφοράς:

2000 τεμάχια/έτος

Προσαρμογή:

Διαθέσιμο

Υπηρεσία μετά την πώληση:

Πιστοποιητικό εγγύησης

Εγγύηση:

1 έτος

Επισημαίνω:

High Light

Επισημαίνω:

Προαναγνώστης σφαλμάτων καλωδίων TDR

Προσαρμόσιμο προεντοπιστή σφαλμάτων καλωδίων

Ακριβής εντοπιστής αποστάσεως σφάλματος καλωδίου

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Συσκευασία λεπτομέρειες:

Δαστική θήκη

Χρόνος παράδοσης:

5-8 ημέρες

Όροι πληρωμής:

Τ/Τ

Δυνατότητα προσφοράς:

2000 τεμάχια/έτος

Περιγραφή προϊόντων

Εισαγωγή του προϊόντος
Ο εντοπιστής σφαλμάτων υπόγειων καλωδίων XHGG502 ARC είναι κατάλληλος για τη μέτρηση της χαμηλής αντίστασης, βραχυκυκλώματος,Ελαττώματα ανοικτού κυκλώματος και αποσύνδεσης διαφόρων υλικών διαφορετικών διατομών και διαφόρων μέσων, υψηλής συχνότητας ομοαξονικά καλώδια, τοπικά τηλεφωνικά καλώδια, καλώδια φωτισμού δρόμου και θαμμένα καλώδια.αυτόματη δημιουργία αναφορών.

Βασικά χαρακτηριστικά

1Μπορεί να ανιχνεύσει τα λάθη υψηλής και χαμηλής αντίστασης όλων των καλωδίων 35KV και κάτω, και έχει ένα ευρύ φάσμα εφαρμογών.
2Το όργανο υιοθετεί την τελευταία τεχνολογία ενσωματωμένου βιομηχανικού υπολογιστή και την πιο προηγμένη "μέθοδο 8 παλμών" στον κόσμο.
Έχει μέθοδο υψηλής πίεσης και χαμηλής πίεσης.
3Οποιοδήποτε σφάλμα υψηλής αντίστασης παρουσιάζει τα απλούστερα χαρακτηριστικά της μορφής κύματος παρόμοια με ένα σφάλμα βραχυκυκλώματος παλμού χαμηλής τάσης, το οποίο είναι πολύ εύκολο να ερμηνευθεί.
4. Με φιλικό προς το χρήστη λογισμικό, πλήρες αγγλικό μενού και λειτουργία πλήκτρου αφής στην οθόνη. Ο ορισμός του πλήκτρου είναι απλός και σαφής. Η μέθοδος μέτρησης είναι απλή και γρήγορη.
5Το ποσοστό επιτυχίας της ανίχνευσης αποτυχίας, η ακρίβεια της δοκιμής και η ευκολία της δοκιμής είναι καλύτερες από οποιοδήποτε εγχώριο εξοπλισμό δοκιμής.
6. Υψηλή φωτεινότητα, μεγάλη οθόνη LCD ως το τερματικό οθόνη, μπορεί να παρατηρηθεί καθαρά στο περιβάλλον του άμεσου ηλιακού φωτός
Το όργανο διαθέτει ισχυρές δυνατότητες επεξεργασίας δεδομένων και φιλική οθόνη.
7Με τη λειτουργία της γραφικής σανίδας, όταν αποθηκεύεται η μορφή κύματος, μπορούν να αποθηκευτούν το προσωπικό, οι τοποθεσίες και τα χαρακτηριστικά σφάλματος της δοκιμής πεδίου.
Πληροφορίες όπως η διαδικασία δοκιμής εγγράφονται απευθείας στο αποθηκευμένο έγγραφο.
8Ο δοκιμαστής φλας δεν θα συντριβεί ή θα καταστραφεί σε περιβάλλον υψηλής πίεσης.
9Έχει μια τυπωτική διεπαφή USB.
10- Απλή λειτουργία και υψηλή αξιοπιστία.
11Δεν υπάρχει τυφλή ζώνη δοκιμής.
12. Ενσωματωμένη μπαταρία πολυμερούς λιθίου παροχή ενέργειας, μπορεί να δοκιμάσει καλώδιο ανοιχτό κύκλωμα και χαμηλή αντίσταση σφάλμα βραχυκύκλωμα σε κανένα περιβάλλον ισχύος

Προσαρμόσιμο TDR Καλωδιακό Λάθος Προεντοπιστής Ακριβής Καλωδιακός Λάθος Αποστάσεως Εντοπιστής 2

Τεχνικά δεδομένα

Εμφάνιση	12 ιντσών ηλεκτρονικός έλεγχος βιομηχανικής ποιότητας, λειτουργία αφής·
Σύστημα	λειτουργικό σύστημα XP, σύστημα διαχείρισης υπερ-καλωδίων, δημιουργία αυτόματης έκθεσης δοκιμής·
Εργασίες	μέτρηση απόστασης και μέτρηση ταχύτητας·
Ποσοστό δειγματοληψίας δεδομένων	60 MHz, 120 MHz, 240 MHz, 400 MHz·
Αυτοματοποιημένο	Πλήρως αυτόματη συνεχής δειγματοληψία, δεν χάνει ποτέ κανένα κύμα εκκένωσης.
Μέθοδος δοκιμής	μέθοδος χαμηλής τάσης με παλμούς, μέθοδος αναστροφής υψηλής τάσης, μέθοδος πολλαπλών παλμών
πλάτος παλμού	0.1uS και 2uS
Άμβλεια παλμού	400 Vpp
Απόσταση μέτρησης	> 60 χλμ.
Ανάλυση ανάγνωσης	0.1m
Ακρίβεια δοκιμής	λιγότερο από 0,5 m
Σύνδεσμος παλμού αντέχει στην τάση	38kVDC

Το ανακλαστικό σήμα που αποστέλλεται από τον σύνδεσμο παλμών εμφανίζεται αυτόματα και ταυτόχρονα εμφανίζεται η πλήρης μορφή κύματος του ανοικτού κυκλώματος του καλωδίου.Αυτό καθιστά την αναπαράσταση του χαρακτηριστικού κύματος σφάλματος εξαιρετικά απλήΥπάρχει μόνο ένας τύπος κύματος σφάλματος υψηλής αντίστασης, δηλαδή η κύμα σφάλματος βραχυκυκλώματος παρόμοια με τη μέθοδο παλμού χαμηλής τάσης.
Η απόσταση σφάλματος εμφανίζεται αυτόματα και δεν υπάρχει τυφλή ζώνη δοκιμής.
Με τη λειτουργία αποθήκευσης μαζικών δοκιμαστικών κυματομορφών: Οι κυματομορφές που δοκιμάζονται στο χώρο δοκιμής μπορούν να αποθηκευτούν βολικά στο όργανο σε καθορισμένη σειρά για ανάκληση και παρατήρηση ανά πάσα στιγμή.
Η μετρούμενη μορφή κύματος σημείου σφάλματος και η μορφή κύματος πλήρους μήκους ανοικτού κυκλώματος καλής φάσης μπορούν να εμφανίζονται στην οθόνη ταυτόχρονα για σύγκριση στην ίδια οθόνη και για επικάλυψη.Κάνει την κρίση της απόστασης σφάλματος πιο ακριβής.
Ενσωματωμένη τροφοδοσία ηλεκτρικής ενέργειας από πολυμερή μπαταρία λιθίου: μπορεί να λειτουργεί συνεχώς για περισσότερο από 4 ώρες μετά την πλήρη φόρτιση.Μπορεί επίσης να λειτουργήσει με εξωτερική παροχή ενέργειας εναλλασσόμενης ροής.
Οκτώ σήματα μετάδοσης παλμών και αντανάκλασης σφαλμάτων εμφανίζονται αυτόματα και ταυτόχρονα εμφανίζεται η πλήρης μορφή κύματος του ανοιχτού κυκλώματος του καλωδίου.Αυτό καθιστά την αναπαράσταση του χαρακτηριστικού κύματος σφάλματος εξαιρετικά απλήΥπάρχει μόνο ένας τύπος κύματος σφάλματος υψηλής αντίστασης, δηλαδή η κύμα σφάλματος βραχυκυκλώματος παρόμοια με τη μέθοδο παλμού χαμηλής τάσης.Η απόσταση σφάλματος εμφανίζεται αυτόματα και δεν υπάρχει τυφλή ζώνη δοκιμής.
Προϋποθέσεις εργασίας: θερμοκρασία -25oC έως +55oC, σχετική υγρασία 85%, ατμοσφαιρική πίεση 750±30mmHg.
Ακριβώς και γρήγορα ανιχνεύστε την κύρια βλάβη του μονωτήρα των καλωδίων ηλεκτρικής ενέργειας με επίπεδα τάσης 35KV και κάτω· βαθμονόμησε το μήκος του καλωδίου.

Προεπιλογή της θέσης σφάλματος του καλωδίου: με το αντανάκλατομετρητή XHGG502 με βάση τη μέθοδο αντανάκλασης παλμών χαμηλής τάσης (TDR) και τη μέθοδο αποσύνθεσης υψηλής τάσης (flashover) (DECAY),μέθοδος αντανάκλασης τόξου ((μοναδική λήψη/πολλαπλή λήψη).

Υπάρχουν τρεις τρόποι δοκιμής του XHGG502, παλμός χαμηλής τάσης, flashover υψηλής τάσης, ARC πολλαπλή βολή
Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος καλωδίου που μετρήθηκε με τη χρήση της λειτουργίας δοκιμής ARC πολλαπλών βολών του XHGG502.
Προσαρμόσιμο TDR Καλωδιακό Λάθος Προεντοπιστής Ακριβής Καλωδιακός Λάθος Αποστάσεως Εντοπιστής 4

Η παρακάτω εικόνα δείχνει την απόσταση σφάλματος του καλωδίου που μετρήθηκε με τη χρήση της δοκιμής flashover υψηλής τάσης του XHGG502

Προσαρμόσιμο TDR Καλωδιακό Λάθος Προεντοπιστής Ακριβής Καλωδιακός Λάθος Αποστάσεως Εντοπιστής 5

Η παρακάτω εικόνα δείχνει το μήκος καλωδίου ή την απόσταση σφάλματος ανοιχτού κυκλώματος καλωδίου που μετράται χρησιμοποιώντας τη δοκιμαστική κατάσταση παλμού χαμηλής τάσης του XHGG502.δεν είναι απαραίτητο να συνδεθεί η γεννήτρια παλμών υψηλής τάσηςΆλλες μέθοδοι δοκιμής πρέπει να χρησιμοποιούνται σε συνδυασμό με γεννήτρια παλμών υψηλής τάσης.

Προσαρμόσιμο TDR Καλωδιακό Λάθος Προεντοπιστής Ακριβής Καλωδιακός Λάθος Αποστάσεως Εντοπιστής 6
