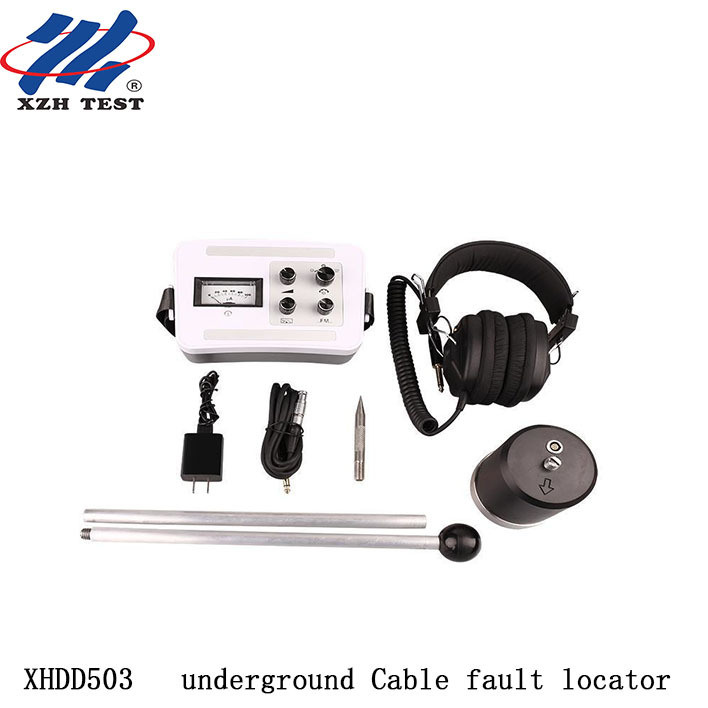

Υπογειακός δείκτης σφάλματος καλωδίου με ακουστική-μαγνητική ανίχνευση, 500000x υπερμαγέθυνση, 20 ώρες συνεχής λειτουργία

Ε: Τι σημαίνει στην πράξη η σούπερ μεγέθυνση 500.000x;

Η ενίσχυση σήματος 500.000x επιτρέπει στον δείκτη ακριβείας να ανιχνεύει εξαιρετικά αδύναμα ακουστικά και μαγνητικά σήματα από βαθιά ή υψηλής αντίστασης σφάλματα που παράγουν ασθενείς παλμούς εκφόρτισης. Αυτό είναι ιδιαίτερα πολύτιμο για καλώδια που είναι θαμμένα σε βάθος μεγαλύτερο από 5 μέτρα ή σε συνθήκες εξασθένησης του εδάφους όπου οι δείκτες τυπικής απολαβής δεν καταγράφουν κανένα σήμα στην επιφάνεια.

Ε: Πώς η συνεχής λειτουργία 20 ωρών βελτιώνει την παραγωγικότητα του πεδίου;

Η εκτεταμένη διάρκεια ζωής της μπαταρίας 20 ωρών καλύπτει πολυήμερες λειτουργίες πεδίου με μία μόνο φόρτιση, εξαλείφοντας την ανάγκη μεταφοράς εφεδρικών μπαταριών ή επιστροφής στη βάση για επαναφόρτιση. Αυτό είναι κρίσιμο για απομακρυσμένες τοποθεσίες, υπεράκτια αιολικά πάρκα και καλωδιακές διαδρομές μεταξύ χωρών όπου η υποδομή φόρτισης δεν είναι διαθέσιμη. Η μονάδα μπορεί να εκτελέσει δύο πλήρεις βάρδιες συν ολονύκτια παρακολούθηση χωρίς διακοπή.

Ε: Για ποιους τύπους σφαλμάτων καλωδίων έχει σχεδιαστεί αυτός ο δείκτης εντοπισμού;

Σχεδιασμένο για σφάλματα αναρρόφησης και διαρροής υψηλής αντίστασης σε υπόγεια καλώδια ισχύος 35 kV και κάτω. Το σύστημα ακουστικής-μαγνητικής ανίχνευσης υψηλής απολαβής λειτουργεί με οποιαδήποτε γεννήτρια υπέρτασης HV που παράγει παλμούς περιοδικής εκφόρτισης. Είναι συμβατό με XLPE, χαρτί εμποτισμένο με λάδι και διηλεκτρικά καλώδια από καουτσούκ/πλαστικό τόσο σε εγκαταστάσεις άμεσης τροφοδοσίας όσο και σε εγκαταστάσεις με αγωγούς.

Ε: Πώς επιβεβαιώνετε ότι βρίσκεστε ακριβώς πάνω από το σημείο σφάλματος;

Η οθόνη ακουστικού-μαγνητικού συγχρονισμού δείχνει τη διαφορά ώρας μεταξύ του ηλεκτρομαγνητικού παλμού (στιγμιαίο) και του ακουστικού κύματος (καθυστέρηση από το χρόνο διαδρομής στο έδαφος). Όταν βρίσκεται ακριβώς πάνω από το σφάλμα, αυτή η χρονική διαφορά φτάνει στο ελάχιστο. Η απομάκρυνση αυξάνει το δέλτα του χρόνου. Σε συνδυασμό με την κορυφαία ακουστική ένταση στο επίκεντρο του ρήγματος, λαμβάνετε διπλή επιβεβαίωση πριν από την εκσκαφή.

Ε: Λειτουργεί ο δείκτης εντοπισμού με οποιαδήποτε γεννήτρια υπέρτασης HV;

Ναί. Το pinpointer είναι αγνωστικό ως προς την πηγή και λειτουργεί με οποιονδήποτε εξοπλισμό που παράγει περιοδικούς παλμούς εκφόρτισης υψηλής τάσης: ολοκληρωμένα συστήματα (σειρά XHHV535), παραδοσιακούς μετασχηματιστές δοκιμής + συστοιχίες πυκνωτών και γέφυρες καύσης σε λειτουργία παλμών. Για καλύτερα αποτελέσματα, χρησιμοποιήστε τη λειτουργία περιοδικής/κυκλικής εκφόρτισης σε διαστήματα 5-10 δευτερολέπτων για σταθερή αναγνώριση ακουστικού ρυθμού.

Ε: Τι εγγύηση και υποστήριξη περιλαμβάνεται;

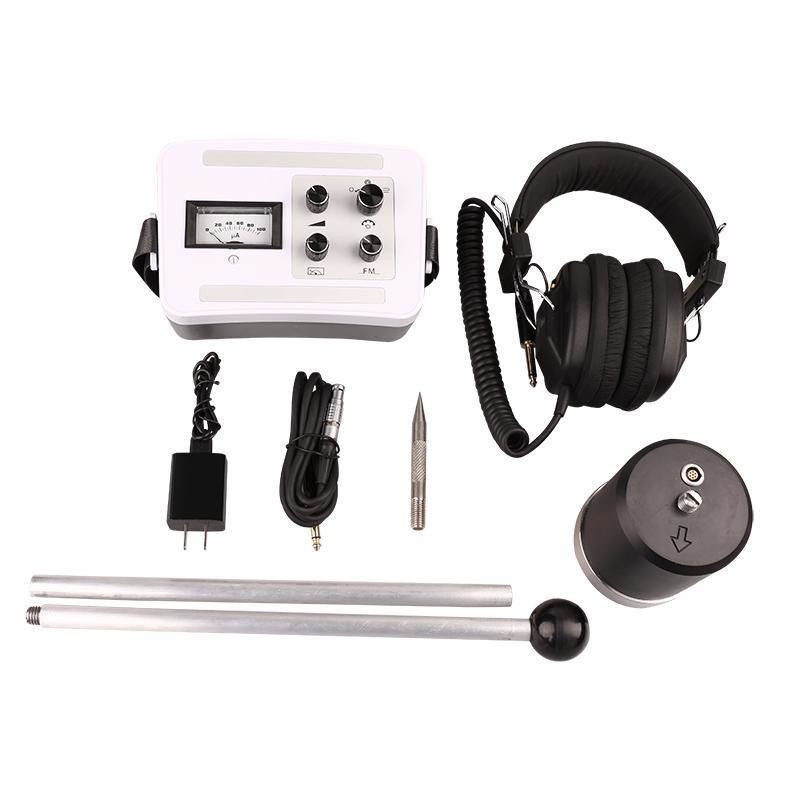

12μηνη τυπική εγγύηση που καλύπτει κατασκευαστικά ελαττώματα, με τεχνική υποστήριξη εφ' όρου ζωής. Με πιστοποίηση CE και ISO. Το πακέτο περιλαμβάνει μονάδα δείκτη, ακουστικά, αισθητήρα γείωσης, θήκη μεταφοράς, φορτιστή και εγχειρίδιο χρήσης. Επιτόπια εκπαίδευση και επιλογές εκτεταμένης εγγύησης διαθέσιμες κατόπιν αιτήματος.
