Με λειτουργία ένδειξης απόκλισης πορείας δοκιμαστής καλωδίων ήχου

Name: Με λειτουργία ένδειξης απόκλισης πορείας δοκιμαστής καλωδίων ήχου
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 1,050.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Σιάν, Σάνσι, Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE, ISO
Αριθμό μοντέλου:	XHDD503E

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Σιάν, Σάνσι, Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE, ISO

Αριθμό μοντέλου:

XHDD503E

Μοντέλο αριθ.:

XHDD503E

Χρήση:

Δοκιμαστής καλωδίων δικτύου, Δοκιμαστής καλωδίων ήχου, Δοκιμαστής καλωδίων ομοαξονικών, Δοκιμαστής ψ

Εξουσία:

Ηλεκτρισμός

προσαρμοσμένος:

προσαρμοσμένος

Χρώμα:

Μαύρος

Φίλτρο:

200 Hz-1600 Hz Προαιρετικά

Κέρδος παραγωγής:

16 Επίπεδα (0~112dB)

Αντίσταση εξόδου:

350&Ομέγα·

Ακριβότητα ακουστικής-μαγνητικής θέσης:

Λιγότερο από 0,2 m

Ακριβότητα τοποθέτησης τάσης βήματος:

Λιγότερο από 0.5m

Ακριβότητα αναγνώρισης διαδρομής:

Λιγότερο από 0.5m

Πακέτο μεταφορών:

Ξύλινη θήκη

Εμπορικό σήμα:

Δοκιμή XZH

Προέλευση:

ΚΙΝΑ

Κωδικός HS:

9031809090

Δυνατότητα προσφοράς:

2000pcs/έτος

Προσαρμογή:

Διαθέσιμος

Υπηρεσία μετά την πώληση:

Πιστοποιητικό εγγύησης

Εγγύηση:

12 μήνες

Επισημαίνω:

High Light

Επισημαίνω:

ελεγκτής καλωδίων ήχου με απόκλιση διαδρομής

εντοπιστής βλαβών καλωδίων με ήχο

ελεγκτής καλωδίων ήχου με ένδειξη

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Συσκευασία λεπτομέρειες:

Δαχτυλικές συσκευασίες

Χρόνος παράδοσης:

5-8 ημέρες

Όροι πληρωμής:

Τ/Τ

Δυνατότητα προσφοράς:

2000 μονάδες το μήνα

Περιγραφή προϊόντων

Περιγραφή
Ο εντοπιστής σφαλμάτων καλωδίου χρησιμοποιεί τις αρχές της συλλογής δονήσεων και της ηλεκτρομαγνητικής επαγωγής για τον προσδιορισμό της συγκεκριμένης θέσης του σημείου σφάλματος του καλωδίου.Μια γεννήτρια παλμών υψηλής τάσης χρησιμοποιείται για να προκαλέσειΠάνω από φλαςΦυσικά φαινόμενα όπως τα κύματα δονήσεων, τα ηχητικά κύματα και τα ηλεκτρομαγνητικά κύματα που παράγονται από τοΠάνω από φλαςΟι εκλύσεις στο σημείο βλάβης συλλέγονται από ειδικό ανιχνευτή του οργάνου δείκτη βλάβης, ενισχύονται, επεξεργάζονται, εμφανίζονται και εκδίδονται από το όργανο δείκτη βλάβης καλωδίου.Η ακριβής τοποθεσία του σημείου βλάβης καθορίζεται από την ακοή και την όραση του δοκιμαστήΔηλαδή, ολοκληρώνεται το καθήκον της ακριβούς τοποθέτησης του σημείου σφάλματος του καλωδίου "άμεσα πάνω από το καλώδιο και εντός του εύρους της χονδρικής μέτρησης".
Αυτό το όργανο σταθερής θέσης είναι κατάλληλο για σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ηλεκτρικής ενέργειας, υψηλής συχνότητας ομοαξονικών καλωδίων, καλωδίων φωτισμού δρόμου,και θαμμένα σύρματα κατασκευασμένα από διάφορα υλικά με διαφορετικές διατομές και μέσα, καθώς και υψηλής αντοχής διαρροής και υψηλής αντοχήςΠάνω από φλαςfΑλτ.
Χαρακτηριστικά του προϊόντος
1. 5 ιντσών LCD υψηλής φωτεινότητας με άγγιγμα εξασφαλίζει ορατότητα κάτω από το φως του ήλιου.
2Διαθέτει 4 τρόπους δοκιμής: πρότυπο, ενισχυμένο, μείωση θορύβου και προσαρμοσμένο.
3Έχει.4λειτουργίες τοποθέτησης: ηχητικό-μαγνητικός συγχρονισμός, καθαρή ακουστική, καθαρή μαγνητική και τάση βήματος.
4Έχει τεχνολογία μείωσης θορύβου φόντου και μπορεί να επιλέξει από διάφορες μεθόδους φιλτραρίσματος.
5Εξοπλισμένο με λειτουργίες BNR και σιωπηλής μετάδοσης.
4Έχει ένδειξη απόκλισης πορείας.
5Εξοπλισμένο με αισθητήρες πολλαπλών στρωμάτων φυσικής απομόνωσης σήματος, ανθεκτική σε νερό βαθμός IP65.
6Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας, μακρύς χρόνος αναμονής, εξοπλισμένη με γρήγορη φόρτιση.
7Μικρό και ελαφρύ, εύκολο στη λειτουργία και απλή διεπαφή ανθρώπου-μηχανής.

Τεχνική προδιαγραφή

Παράμετροι φίλτρου	Όλες οι διαδρομές: 100Hz ~ 1600Hz.
	Κατώτατο πέρασμα: 100Hz ~ 300Hz.
	Το Κουάλκομ: 160Hz~1600Hz.
	Πέρασμα ζώνης: 200Hz~600Hz.
Κέρδος καναλιού:	8 επίπεδα ρυθμιζόμενα.
Δυνατότητα αύξησης του μαγνητικού καναλιού:	8 επίπεδα ρυθμιζόμενα.
Βελτίωση τάσης σταδίου:	8 επίπεδα ρυθμιζόμενα.
Κέρδος παραγωγής:	16 επίπεδα (0~112db)
Αντίσταση εξόδου:	350Ω
Ακριβότητα ακουστομαγνητικής θέσης:	≤0.1m.
Ακριβότητα τοποθέτησης τάσης βήματος:	≤0.5 μέτρα.
Ακριβότητα αναγνώρισης πορείας:	≤0.5 μέτρα.
Διαθέτει λειτουργίες μείωσης του θορύβου υποβάθρου BNR και μείωσης του θορύβου αθόρυβα.
Μέθοδος ελέγχου οθόνης:	5 ιντσών υψηλής φωτεινότητας οθόνη αφής.
Εφοδιασμός ενέργειας:	4*18650 τυπικές μπαταρίες λιθίου.
Χρόνος αναμονής:	περισσότερο από 8 ώρες.
Όγκος:	428L × 350W × 230H
ΣυνολικάΒάρος:	7χιλιόγραμμα.
θερμοκρασία περιβάλλοντος:	-25 έως 65 oC, σχετική υγρασία: ≤ 90%.

Wαρχή λειτουργίας
1. Η μέθοδος ακουστομαγνητικού συγχρονισμού:
Η μέθοδος ακουστομαγνητικού συγχρονισμού είναι μια πολύ ακριβής και μοναδική μέθοδος για την ακριβή τοποθεσία σφάλματος.Η αρχή του βασίζεται στην παραδοσιακή μέθοδο προσδιορισμού ακουστικών σημείων και προσθέτει την ανίχνευση και εφαρμογή ηλεκτρομαγνητικών σημάτων.
Όταν η γεννήτρια υψηλής τάσης πραγματοποιεί εκκένωση από την πρόσκρουση στο ελαττωματικό καλώδιο, ο ήχος που παράγεται από την εκκένωση στο σημείο της βλάβης μεταδίδεται στο έδαφος.Το ηχητικό σήμα λαμβάνεται από ένα πολύ ευαίσθητο ανιχνευτήΜετά την ενίσχυση, ένας ήχος "pop" μπορεί να ακουστεί ακούγοντας με ακουστικά.
Ο ενσωματωμένος ανιχνευτής του ανιχνευτή λαμβάνει το σήμα μαγνητικού πεδίου σε πραγματικό χρόνο. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalΣυνεχίστε να κινείτε τη θέση του αισθητήρα για να βρείτε το σημείο με τη μικρότερη ακουστική-μαγνητική διαφορά χρόνου, τότε η ακριβής θέση του σημείου σφάλματος θα είναι κάτω από αυτό.
Τα παραδοσιακά όργανα ακουστικής μέτρησης χρησιμοποιούν γενικά μόνο ακουστικά για την παρακολούθηση,ή συμπληρώνονται με την κλίση του δείκτη του μετρητή για τον εντοπισμό του ήχου εκκένωσης στο σημείο βλάβηςΕπειδή ο ήχος εκκένωσης εξαφανίζεται σε ένα ανοιγοκλείσιμο του ματιού και δεν διαφέρει πολύ από τον θόρυβο του περιβάλλοντος, συχνά προκαλεί μεγάλες δυσκολίες στους χειριστές που δεν έχουν μεγάλη εμπειρία.Η μέθοδος ακουστικού-μαγνητικού συγχρονισμού αποφεύγει αποτελεσματικά τα προαναφερόμενα προβλήματα της παραδοσιακής μεθόδου ακουστικής μέτρησης.

2Η μέθοδος καθαρού ήχου:
Η μέθοδος καθαρού ήχου αποτελείται από αισθητήρα ακουστικών δονήσεων, ενισχυτή σήματος, κυκλώμα φίλτρου, μονάδα δειγματοληψίας, επεξεργαστή, μονάδα οθόνης, μονάδα ενισχυτή ισχύος, ακουστικά κλπ.
Η μέθοδος καθαρού ήχου χρησιμοποιείται κυρίως για τη μέτρηση υψηλών αντιστάσεων και σφαλμάτων φλαςόβερ.Η κύρια αρχή του είναι να χρησιμοποιήσει μια πηγή υψηλής τάσης για να εφαρμόσει τάση παλμού στο καλώδιο σφάλματος για να προκαλέσει διακοπή εκφόρτισης στο σημείο σφάλματοςΟ αισθητήρας ακουστικών δονήσεων μετατρέπει το ακουστικό σήμα σε ηλεκτρικό σήμα.που ενισχύεται και φιλτράρεται από ενισχυτή σήματος και κυκλώμα φίλτρουΤελικά, ο ήχος αποκαθίσταται μέσω ακουστικών ή εμφανίζεται η ένταση του ήχου.

3- Καθαρή μαγνητική μέθοδος:
Η καθαρά μαγνητική μέθοδος μπορεί να καθορίσει την πορεία του καλωδίου και την ακριβή θέση του σημείου βλάβης του καλωδίου.Η κύρια αρχή του είναι να χρησιμοποιήσει μια πηγή υψηλής τάσης για να εφαρμόσει τάση παλμού στο ελαττωματικό καλώδιοΧρησιμοποιήστε μια τροχιά επαγωγής για να ανιχνεύσετε το σήμα παλμού και να κρίνετε αν αποκλίνει από το καλώδιο μέσω των χαρακτηριστικών του σήματος παλμού.Όταν τα χαρακτηριστικά των σημάτων παλμού που λαμβάνονται αποκλίνουν, προσδιορίζεται ως σημείο σφάλματος.

4. Μέθοδος A-φρέμ:
Αν συμβεί σφάλμα εδάφους σε ένα θαμμένο καλώδιο, μπορούμε να χρησιμοποιήσουμε τη μέθοδο της δυνητικής διαφοράς για να βρούμε το σημείο σφάλματος.Η μέθοδος είναι να προστεθεί μια τάση δοκιμής μεταξύ του σημείου δοκιμής του ελαττωματικού καλωδίου και του εδάφους, τότε ένα κατανεμημένο ηλεκτρικό πεδίο συγκεντρωτικό με το σημείο εισόδου θα σχηματιστεί γύρω από το σημείο εισόδου του καλωδίου.Δεν υπάρχει διαφορά δυναμικού μεταξύ τυχόν σημείων με την ίδια ακτίνα σε αυτό το ηλεκτρικό πεδίο., αλλά υπάρχει δυνητική διαφορά μεταξύ τυχόν δύο σημείων με διαφορετικές ακτίνες (σημεία Α και Β στο σχήμα), και όταν η απόσταση μεταξύ των δύο σημείων είναι σταθερή,Η απόσταση μεταξύ των δύο σημείων είναι όσο πιο κοντά είναι το αντικείμενο, όσο ισχυρότερη είναι η διαφορά δυναμικού.
Χρησιμοποιώντας αυτό το χαρακτηριστικό, μπορούμε να μετακινήσουμε τα σημεία Α και Β σταδιακά πιο κοντά στο κεντρικό σημείο.Αν συνεχίσει να κινείται πέρα από το σημείο σφάλματος, η πολικότητα της διαφοράς δυναμικού θα αντιστραφεί, έτσι ώστε το σημείο γείωσης να μπορεί να προσδιοριστεί με ακρίβεια μετακινώντας μπρος και πίσω.

Διαμόρφωση και οδηγίες για τα όργανα

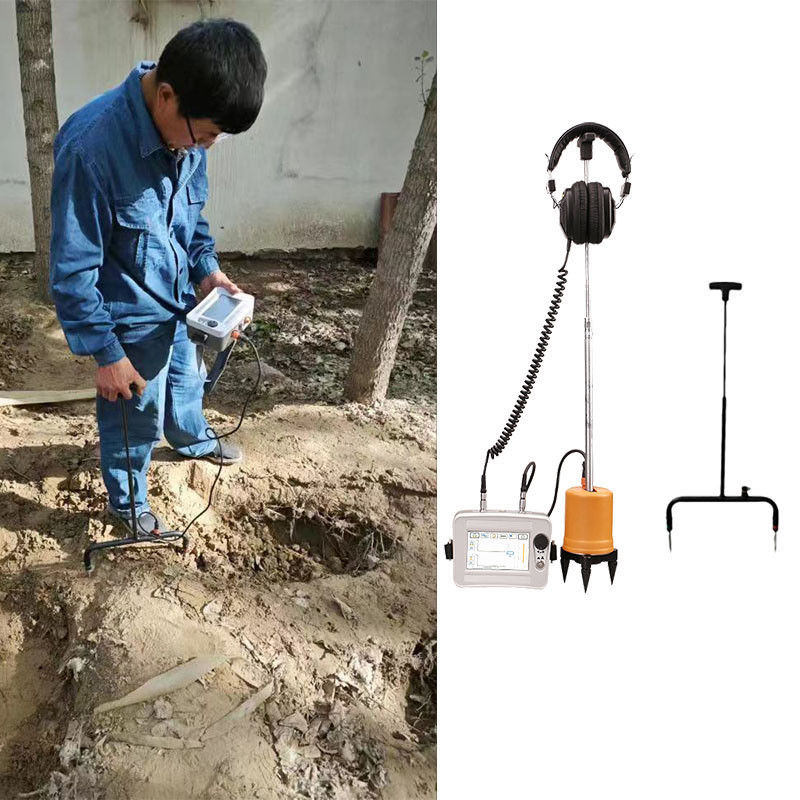

Σύνθεση του μέσου
1. Εντοπιστής ελαττωμάτων καλωδίων: εντοπίζει με ακρίβεια τα σημεία ελαττωμάτων καλωδίων εντός του εύρους μέτρησης.
2. Έλεγχος: περιλαμβάνει ανιχνευτή, ανιχνευτή, τρία νύχια και ράβδο σύνδεσης, συνδεδεμένο με το κανάλι εισόδου για την παραλαβή σημάτων.
3. Φορέστε ακουστικά· συνδέστε το κανάλι εισόδου του οργάνου δείγματος (ανάδραση του σήματος εξόδου).
4.7-core signal line: καλώδιο σύνδεσης μεταξύ του δείκτη και του ανιχνευτή (συνδέοντας το δείκτη και τον ανιχνευτή).
5. Φορτιστή: Συνδέεται με την πρίζα φόρτισης του οργάνου για φόρτιση.
6.Μια βάση: χρησιμοποιείται κατά τη δοκιμή με τη μέθοδο τάσης σταδίου.
7Καλώδιο σύνδεσης A-frame: εντοπιστής σφαλμάτων καλωδίου και καλώδιο σύνδεσης A-frame.
8Σφραγίδα γήρανσης: εναρμονισμένο αξεσουάρ για το A-φρέμα.

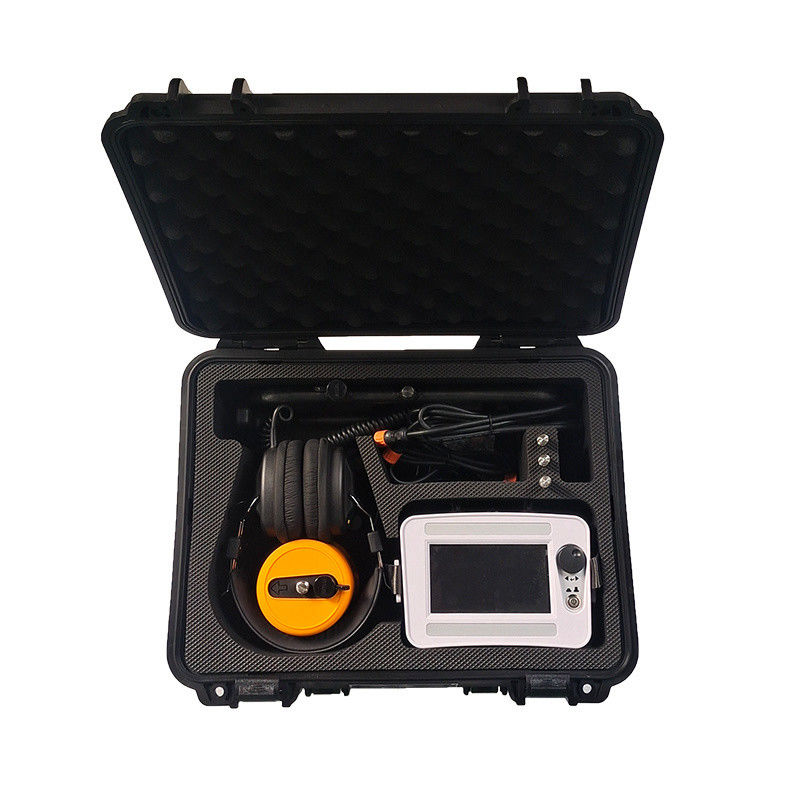

Κατάλογος συσκευασίας

Μόλις το πλαίσιο A συνδεθεί, θα εισέλθει αυτόματα στην διεπαφή δοκιμής όπως φαίνεται στα δεξιά.
Παρατηρήστε ότι στο κάτω μέρος του πλαισίου Α υπάρχουν βέλη, κόκκινα και πράσινα, με κόκκινα μπροστά και πράσινα πίσω.Αυτό σημαίνει ότι το κόκκινο δείχνει το τέλος του καλωδίου και το πράσινο δείχνει την αρχή του καλωδίου.

Μετακινήστε αργά το πλαίσιο Α κατά μήκος της διαδρομής εντάξης του καλωδίου προς το τέλος του καλωδίου και παρατηρήστε τις αλλαγές στα κόκκινα και πράσινα γραφήματα γραμμών στην οθόνη δοκιμής.Αυτό αντανακλά μια αλλαγή στην κατεύθυνση του ρεύματος.
Σε μεγάλη απόσταση από το σημείο της βλάβης, οι κόκκινες και πράσινες γραμμές στην οθόνη εμφανίζονται ελαφρώς ακανόνιστες και μικρές.
Όταν πλησιάζετε το σημείο σφάλματος, για παράδειγμα περίπου 5 μέτρα από το σημείο σφάλματος, θα παρατηρήσετε ότι το κόκκινο γραφήμα μπαρ γίνεται πολύ μεγάλο, όπως φαίνεται στην εικόνα επάνω αριστερά.
Όταν βρίσκεστε ακριβώς πάνω από το σημείο σφάλματος ή περίπου 1-2 μέτρα μπροστά και πίσω από το σημείο σφάλματος,Θα παρατηρήσετε ότι τα κόκκινα και πράσινα γραφήματα μπαρ γίνονται πολύ μικρά και εμφανίζονται στην οθόνη όπως φαίνεται στην εικόνα στα δεξιά επάνω.
Μόλις περάσετε το σημείο σφάλματος, για παράδειγμα περίπου 5 μέτρα από το σημείο σφάλματος, θα παρατηρήσετε ότι το πράσινο γράφημα μπαρ γίνεται πολύ μεγάλο.
Με αυτόν τον τρόπο, ψάχνοντας υπομονετικά, μπορείτε να βρείτε την τοποθεσία του ελαττώματος.
