Δείκτης ελαττώματος καλωδίου ηλεκτρικής ενέργειας Ενδεικτής ελαττώματος καλωδίου υπογείου

Name: Δείκτης ελαττώματος καλωδίου ηλεκτρικής ενέργειας Ενδεικτής ελαττώματος καλωδίου υπογείου
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Λεπτομέρειες προιόντος:

Τόπος καταγωγής:	Σιάν, Σάνσι, Κίνα
Μάρκα:	XZH TEST
Πιστοποίηση:	CE, ISO
Αριθμό μοντέλου:	XHDD503E

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Σιάν, Σάνσι, Κίνα

Μάρκα:

XZH TEST

Πιστοποίηση:

CE, ISO

Αριθμό μοντέλου:

XHDD503E

Σχήμα αριθ.:

XHDD503E

Χρήση:

Δοκιμαστής καλωδίων δικτύου, Δοκιμαστής καλωδίων ήχου, Δοκιμαστής καλωδίων ομοαξονικών, Δοκιμαστής ψ

Δύναμη:

Ηλεκτρική ενέργεια

Προσαρμοσμένο:

Προσαρμοσμένο

Χρώμα:

Μαύρο

φίλτρο:

200 Hz-1600 Hz Προαιρετικά

Κέρδος παραγωγής:

16 Επίπεδα (0~112dB)

Ακριβότητα ακουστικής-μαγνητικής θέσης:

Λιγότερο από 0,2 m

Ακριβότητα τοποθέτησης τάσης βήματος:

Λιγότερο από 0.5m

Ακριβότητα αναγνώρισης διαδρομής:

Λιγότερο από 0.5m

Πακέτο Μεταφοράς:

ξύλινη θήκη

Εμπορικό σήμα:

Δοκιμή XZH

Καταγωγή:

Κίνα

Κωδικός ΕΣ:

9031809090

Δυνατότητα προσφοράς:

2000PCS/έτος

Προσαρμογή:

Διαθέσιμο

Υπηρεσία μετά την πώληση:

Πιστοποιητικό εγγύησης

Εγγύηση:

12 μήνες

Επισημαίνω:

High Light

Επισημαίνω:

Δείκτης σφάλματος καλωδίου ηλεκτρικής ενέργειας

Υπογειακό καλώδιο σφάλμα Pinpointer

Trading Information

Ποσότητα παραγγελίας min:

1 μονάδα

Συσκευασία λεπτομέρειες:

Δαστική θήκη

Χρόνος παράδοσης:

5-8 ημέρες

Όροι πληρωμής:

Τ/Τ

Περιγραφή προϊόντων

Περιγραφή
Ο εντοπιστής σφάλματος καλωδίου χρησιμοποιεί τις αρχές της παραλαβής κραδασμών και της ηλεκτρομαγνητικής επαγωγής για να προσδιορίσει τη συγκεκριμένη θέση του σημείου σφάλματος καλωδίου. Μια γεννήτρια παλμών υψηλής τάσης χρησιμοποιείται για να προκαλέσει φλας κατά την εκκένωση στο σημείο σφάλματος. Τα φυσικά φαινόμενα όπως τα κύματα των κραδασμών, τα ηχητικά κύματα και τα ηλεκτρομαγνητικά κύματα που παράγονται από το φλας πάνω από την εκκένωση στο σημείο σφάλματος λαμβάνονται από έναν ειδικό ανιχνευτή του οργάνου δείκτη, ενισχυμένο, επεξεργασμένο, εμφανιζόμενο και έξοδο από το όργανο που δείχνει το καλώδιο. Η ακριβής θέση του σημείου σφάλματος καθορίζεται από την ακοή και το όραμα του δοκιμαστή. Δηλαδή, ολοκληρώνεται το καθήκον να εντοπιστεί με ακρίβεια το σημείο βλάβης του καλωδίου "ακριβώς πάνω από το καλώδιο και εντός του εύρους της ακατέργαστης μέτρησης.
Αυτό το όργανο σταθερού σημείου είναι κατάλληλο για σφάλματα χαμηλής αντοχής, βραχυκυκλώματος, ανοικτού κυκλώματος και αποσύνδεσης καλωδίων ισχύος, καλώδια υψηλής συχνότητας, καλώδια φωτός δρόμου και θαμμένα καλώδια από διάφορα υλικά με διαφορετικές διατομές και μέσα,
Χαρακτηριστικά προϊόντος
1. 5 ιντσών-υψηλής φωτεινότητας LCD εξασφαλίζει την ορατότητα κάτω από το φως του ήλιου.
2. Διαθέτει 4 τρόπους δοκιμής: πρότυπα, βελτιωμένη, μείωση του θορύβου και προσαρμοσμένη.
3. Έχει 4 λειτουργίες τοποθέτησης: ακουστικό μαγνητικό συγχρονισμό, καθαρή ακουστική, καθαρή μαγνητική και τάση βήματος.
4. Έχει τεχνολογία μείωσης του θορύβου φόντου και μπορεί να επιλέξει από μια ποικιλία μεθόδων φιλτραρίσματος.
5. Εξοπλισμένο με λειτουργίες BNR και σίγαση.
4. Έχει ένδειξη απόκλισης διαδρομής.
5. Εξοπλισμένο με αισθητήρες σήματος φυσικής απομόνωσης πολλαπλών επιπέδων, αδιάβροχο βαθμό IP65.
6. Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας, χρόνο μεγάλης αναμονής, εξοπλισμένη με γρήγορο φορτιστή.
7. Μικρό και ελαφρύ, εύκολο στη λειτουργία και απλή διεπαφή ανθρώπινης μηχανής.

Δείκτης ελαττώματος καλωδίου ηλεκτρικής ενέργειας Ενδεικτής ελαττώματος καλωδίου υπογείου 1

Τεχνικές προδιαγραφές

Παράμετροι φίλτρου	LALL-PASS: 100Hz ~ 1600Hz.
	Llow Pass: 100Hz ~ 300Hz.
	Lqualcomm: 160Hz ~ 1600Hz.
	LBandPass: 200Hz ~ 600Hz.
Κέρδος καναλιού:	8 επίπεδα ρυθμιζόμενα.
Κέρδος μαγνητικού καναλιού:	8 επίπεδα ρυθμιζόμενα.
Κέρδος τάσης βημάτων:	8 επίπεδα ρυθμιζόμενα.
Κέρδος εξόδου:	16 επίπεδα (0 ~ 112dB)
Σύνθετη αντίσταση εξόδου:	350Ω
Ακουστομαγνητική ακρίβεια τοποθέτησης:	≤0,1m.
Ακρίβεια τοποθέτησης τάσης βήματος:	≤ 0.5m.
Ακρίβεια ταυτότητας διαδρομής:	≤ 0.5m.
Έχει μείωση θορύβου BNR και λειτουργίες μείωσης θορύβου σίγασης.
Μέθοδος ελέγχου εμφάνισης:	Έλεγχος οθόνης αφής υψηλής έντασης 5 ιντσών.
Τροφοδοσία:	4*18650 Τυπικές μπαταρίες λιθίου.
Χρόνος αναμονής:	περισσότερο από 8 ώρες.
Τόμος:	428L × 350W × 230H
Συνολικό βάρος:	7kg.
Θερμοκρασία περιβάλλοντος:	-25 ~ 65 ° C; Σχετική υγρασία: ≤90%.

Αρχή εργασίας
1. ΜΕΘΟΔΟΣ Ακουστο-μαγνητικού συγχρονισμού:
Η μέθοδος συγχρονισμού ακουστικού είναι μια πολύ ακριβής και μοναδική μέθοδος για την ακριβή τοποθεσία σφάλματος. Η αρχή της βασίζεται στην παραδοσιακή μέθοδο προσδιορισμού ακουστικού σημείου και προσθέτει την ανίχνευση και την εφαρμογή ηλεκτρομαγνητικών σημάτων.
Όταν η γεννήτρια υψηλής τάσης εκτελεί εκκένωση κρούσης στο ελαττωματικό καλώδιο, ο ήχος που παράγεται από την εκκένωση στο σημείο σφάλματος μεταδίδεται στο έδαφος. Το ήχο σήμα λαμβάνεται από έναν εξαιρετικά ευαίσθητο ανιχνευτή. Μετά την ενίσχυση, μπορεί να ακουστεί ένας ήχος "ποπ" ακούγοντας με ακουστικά.
Ο ενσωματωμένος ανιχνευτής του καθετήρα λαμβάνει το σήμα μαγνητικού πεδίου σε πραγματικό χρόνο και χρησιμοποιεί την αρχή ότι η ταχύτητα διάδοσης του μαγνητικού πεδίου είναι πολύ υψηλότερη από την ταχύτητα διάδοσης του ήχου για τον προσδιορισμό της απόστασης του σημείου βλάβης ανιχνεύοντας τη διαφορά χρόνου μεταξύ του ηλεκτρομαγνητικού σήματος και του ήχου σήματος. Συνεχίστε να μετακινείτε τη θέση του αισθητήρα για να βρείτε το σημείο με τη μικρότερη ακουστική μαγνητική διαφορά χρόνου, τότε η ακριβής θέση του σημείου σφάλματος θα είναι κάτω από αυτό.
Τα παραδοσιακά ακουστικά μέτρα μέτρησης, τα νομικά σημεία γενικά χρησιμοποιούν μόνο ακουστικά για την παρακολούθηση ή συμπληρώνονται από την ταλάντευση του δείκτη μετρητή για να προσδιορίσουν τον ήχο απόρριψης στο σημείο βλάβης. Δεδομένου ότι ο ήχος εκφόρτισης εξαφανίζεται σε μια αναλαμπή ενός ματιού και δεν διαφέρει πολύ από τον θόρυβο του περιβάλλοντος, συχνά φέρνει μεγάλες δυσκολίες στους χειριστές που δεν είναι πολύ έμπειροι. Η μέθοδος ακουστικού μαγνητικού συγχρονισμού αποφεύγει αποτελεσματικά τα παραπάνω προβλήματα της παραδοσιακής μεθόδου μέτρησης ακουστικής μέτρησης.
2. Μέθοδος καθαρού ήχου:
Η μέθοδος καθαρού ήχου αποτελείται από έναν αισθητήρα ακουστικής δόνησης, έναν ενισχυτή σήματος, ένα κύκλωμα φίλτρου, μια μονάδα δειγματοληψίας, έναν επεξεργαστή, μια μονάδα οθόνης, μια μονάδα ενισχυτή ισχύος, τα ακουστικά κ.λπ.
Η μέθοδος καθαρού ήχου χρησιμοποιείται κυρίως για τη μέτρηση των ελαττωμάτων υψηλής αντίστασης και φλας. Η κύρια αρχή είναι να χρησιμοποιήσει μια πηγή υψηλής τάσης για να εφαρμόσει τάση ώθησης στο καλώδιο σφάλματος για να προκαλέσει διάσπαση της απόρριψης στο σημείο βλάβης και στη συνέχεια να χρησιμοποιήσει τον ήχο που παράγεται κατά την εκκένωση για να εντοπίσει με ακρίβεια το σφάλμα. Ο αισθητήρας ακουστικής δόνησης μετατρέπει το ακουστικό σήμα σε ένα ηλεκτρικό σήμα, το οποίο ενισχύεται και διηθείται από ενισχυτή σήματος και κύκλωμα φίλτρου. Τέλος, αποκαθίσταται να ακούγεται μέσω ακουστικών ή εμφανίζεται η ένταση του ήχου. Το μέρος με τη μεγαλύτερη ένταση ήχου είναι το σημείο βλάβης.
3. Καθαρή μαγνητική μέθοδος:
Η καθαρή μαγνητική μέθοδος μπορεί να καθορίσει τη διαδρομή του καλωδίου και την ακριβή θέση του σημείου σφάλματος του καλωδίου. Η κύρια αρχή είναι να χρησιμοποιήσει μια πηγή υψηλής τάσης για να εφαρμόσει τάση ώθησης στο ελαττωματικό καλώδιο, να χρησιμοποιήσει ένα επαγωγικό πηνίο για να παραλάβει το σήμα παλμού και να κρίνει αν αποκλίνει από το καλώδιο μέσω των χαρακτηριστικών του παλμικού σήματος. Όταν τα χαρακτηριστικά των σημάτων παλμών που έχουν παραληφθεί αποκλίνουν, καθορίζεται ως σημείο σφάλματος.
4. Μέθοδος A-Frame:
Εάν εμφανιστεί σφάλμα εδάφους σε ένα θαμμένο καλώδιο, μπορούμε να χρησιμοποιήσουμε τη μέθοδο διαφοράς δυναμικού για να βρούμε το σημείο βλάβης. Η μέθοδος είναι να προσθέσετε μια τάση δοκιμής μεταξύ του σημείου δοκιμής του ελαττωματικού καλωδίου και του εδάφους, τότε θα διαμορφωθεί ένα κατανεμημένο ηλεκτρικό πεδίο με το σημείο εισόδου γύρω από το σημείο εισόδου του καλωδίου. Δεν υπάρχει διαφορά δυναμικού μεταξύ οποιωνδήποτε σημείων με την ίδια ακτίνα σε αυτό το ηλεκτρικό πεδίο, αλλά υπάρχει μια διαφορά δυναμικού μεταξύ οποιωνδήποτε δύο σημείων με διαφορετικές ακτίνες (σημεία Α και Β στο σχήμα) και όταν η απόσταση μεταξύ των δύο σημείων είναι σταθερή, η απόσταση μεταξύ των δύο σημείων είναι όσο πιο κοντά είναι το αντικείμενο, τόσο ισχυρότερη είναι η διαφορά δυναμικού.
Χρησιμοποιώντας αυτή τη λειτουργία, μπορούμε να μεταφέρουμε τα σημεία Α και Β σταδιακά πιο κοντά στο κεντρικό σημείο. Όταν το σημείο σφάλματος είναι ακριβώς μεταξύ των σημείων Α και Β, η διαφορά δυναμικού γίνεται μηδενική. Εάν συνεχίσει να προχωράει πέρα από το σημείο σφάλματος, η πολικότητα της διαφοράς δυναμικού θα αντιστραφεί, έτσι ώστε το σημείο γείωσης να μπορεί να καθοριστεί με ακρίβεια μετακινώντας εμπρός και πίσω.
Διάταξη και οδηγίες οργάνων

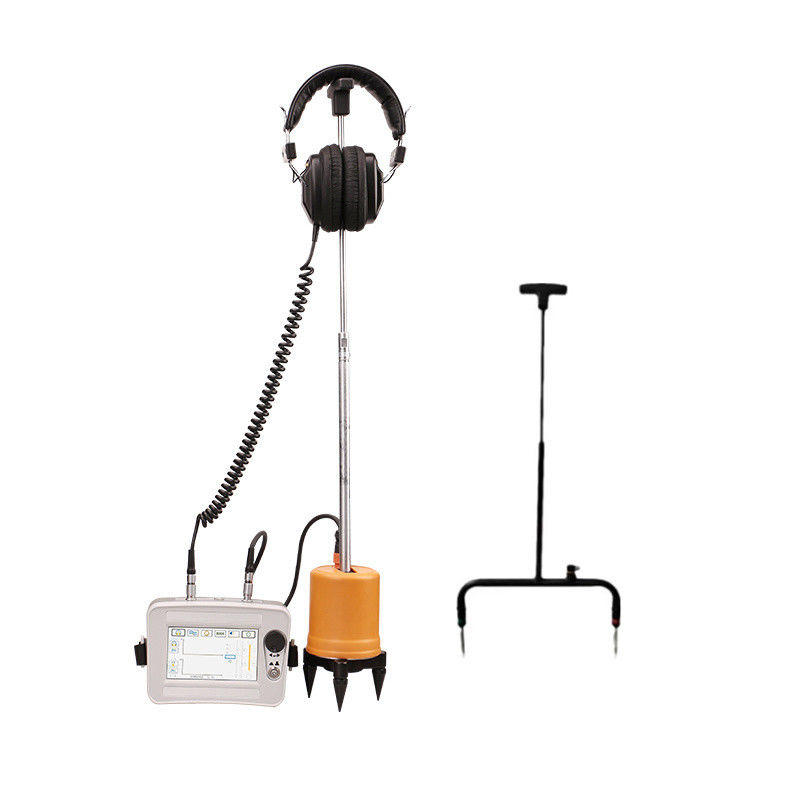

Σύνθεση του οργάνου
1. Εντοπιστής σφάλματος καλωδίου: εντοπίστε με ακρίβεια τα σημεία βλάβης του καλωδίου εντός του εύρους μέτρησης.
2. Probe: συμπεριλαμβανομένου του ανιχνευτή, του ανιχνευτή, των τριών νυχιών και της ράβδου σύνδεσης, που συνδέονται με το κανάλι εισόδου για να λαμβάνετε σήματα.
3. Φορέστε ακουστικά; Συνδέστε το κανάλι εισόδου του οργάνου δείχνοντας (ανατροφοδότηση του σήματος εξόδου).
4.7-πυρήνα γραμμή σήματος: Σύνδεση του καλωδίου μεταξύ του οργάνου που δείχνει και του καθετήρα (σύνδεση του οργάνου σημείου και του καθετήρα).
5. Φορτιστής: Συνδεθείτε στην υποδοχή φόρτισης του οργάνου για φόρτιση.
6. Πλαίσιο: Χρησιμοποιείται κατά τη δοκιμή χρησιμοποιώντας τη μέθοδο τάσης βήματος.
7. Καλώδιο σύνδεσης πλαισίου A: Τοποθέτης σφαλμάτων καλωδίου και καλώδιο σύνδεσης A-πλαισίου.
8. Πίρο γείωσης: Ένα εξαρτημένο αξεσουάρ για το πλαίσιο Α.

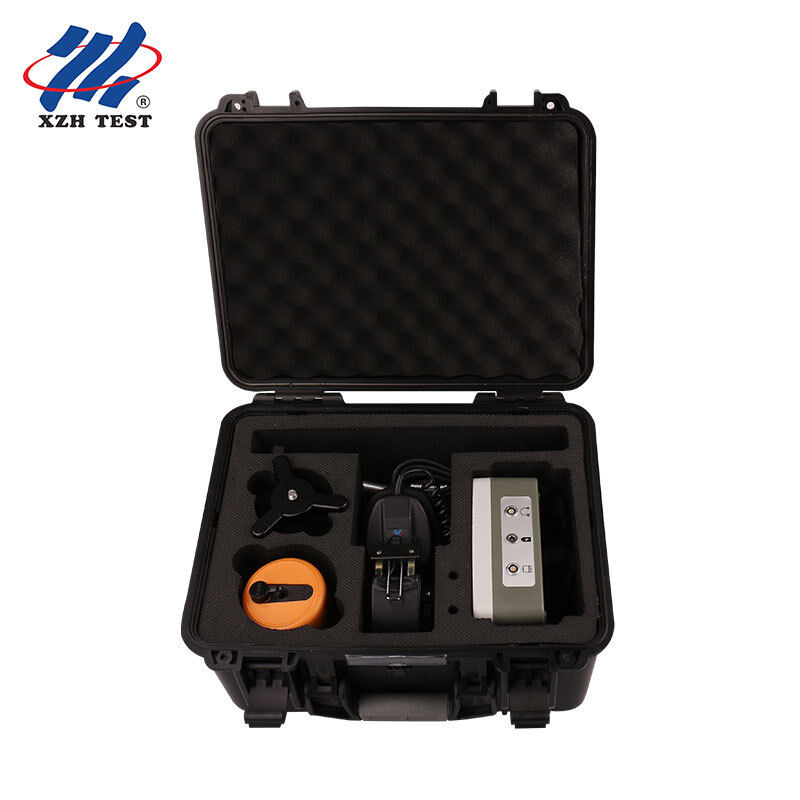

Λίστα συσκευασίας

Δείκτης ελαττώματος καλωδίου ηλεκτρικής ενέργειας Ενδεικτής ελαττώματος καλωδίου υπογείου 3

Μόλις συνδεθεί το πλαίσιο Α, θα εισαγάγει αυτόματα τη διεπαφή δοκιμής όπως φαίνεται στα δεξιά.
Παρατηρήστε ότι στο κάτω μέρος του πλαισίου Α υπάρχουν βέλη, κόκκινα και πράσινα, με κόκκινο μπροστά και πράσινο στο πίσω μέρος. Αυτό σημαίνει ότι το κόκκινο υποδεικνύει το τέλος του καλωδίου και του πράσινου υποδεικνύει την αρχή του καλωδίου.

Μετακινήστε αργά το πλαίσιο Α κατά μήκος της διαδρομής ταφής καλωδίων προς το τέλος του καλωδίου και παρατηρήστε τις αλλαγές στις κόκκινες και πράσινες γραφικές γραμμές στην οθόνη δοκιμής. Αυτό αντικατοπτρίζει μια αλλαγή στην κατεύθυνση του ρεύματος.
Σε μεγάλη απόσταση από το σημείο της ζημιάς, οι κόκκινες και πράσινες ράβδοι στην οθόνη εμφανίζονται ελαφρώς ακανόνιστες και μικρές.
Όταν πλησιάζετε στο σημείο βλάβης, για παράδειγμα περίπου 5 μέτρα από το σημείο βλάβης, θα παρατηρήσετε ότι το γράφημα κόκκινου ράβδου γίνεται πολύ μεγάλο, όπως φαίνεται στην παραπάνω εικόνα στα αριστερά.
Όταν βρίσκεστε ακριβώς πάνω από το σημείο βλάβης ή περίπου 1-2 μέτρα μπροστά και πίσω από το σημείο βλάβης, θα παρατηρήσετε ότι τα κόκκινα και τα πράσινα γραφήματα γίνονται πολύ μικρά και εμφανίζονται στην οθόνη όπως φαίνεται στην εικόνα στα δεξιά πάνω.
Μόλις περάσετε το σημείο σφάλματος, για παράδειγμα περίπου 5 μέτρα από το σημείο σφάλματος, θα παρατηρήσετε ότι το πράσινο γράφημα είναι πολύ μεγάλο.
Με αυτόν τον τρόπο, αναζητώντας υπομονετικά, μπορείτε να βρείτε τη θέση του σφάλματος.
