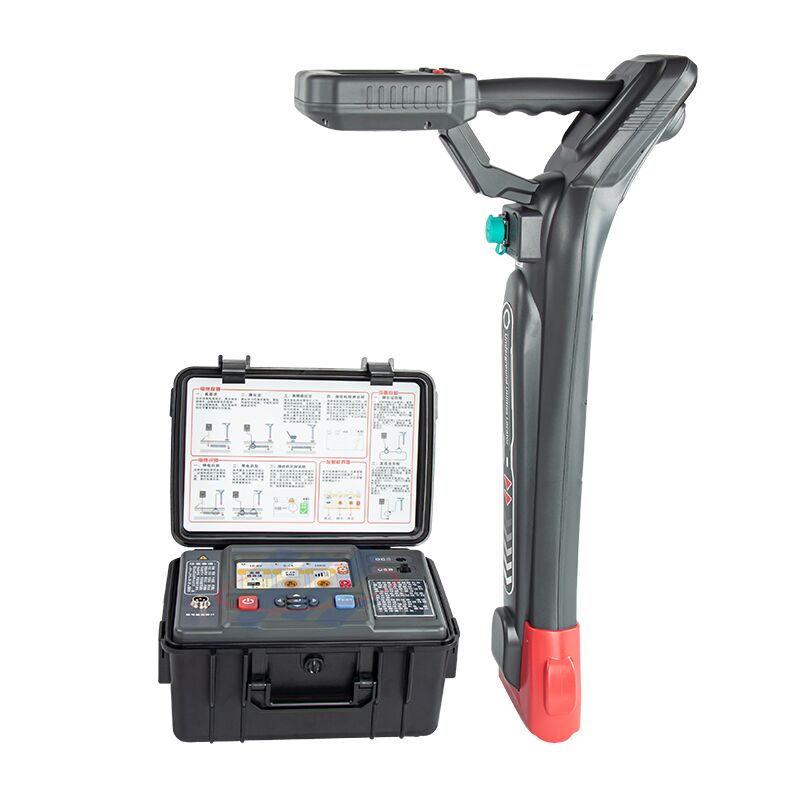

Αυτός ο εντοπιστής σωλήνων καλωδίων XHGX507X χρησιμοποιεί το σήμα ηλεκτρομαγνητικού πεδίου του υπόγειου καλωδίου για να εντοπίσει το καλώδιο και δίνει το βάθος και τις ενδείξεις ρεύματος,για την πραγματοποίηση της λειτουργίας ανίχνευσης καλωδίων.
Ο πομπός και ο δέκτης αυτής της συσκευής συμμορφώνονται με το μέρος 15 των κανόνων της FCC των ΗΠΑ, ο εξοπλισμός αυτός συμμορφώνεται με τις σχετικές διατάξεις της ευρωπαϊκής οδηγίας 1999/5/ΕΚ.Χαρακτηριστικά:
Αυτή η συσκευή μπορεί να χρησιμοποιηθεί για την αναζήτηση καλωδίων μονοπάτι, ισχύ απενεργοποίηση και ζωντανή ταυτοποίηση καλωδίων
Υποστηρίζει λειτουργίες ένδειξης της τρέχουσας κατεύθυνσης και φάσης και διαθέτει μοναδική τεχνολογία που μπορεί να εμφανίζει την τρέχουσα κατεύθυνση και φάση του σήματος παρακολούθησης,βελτίωση της ακρίβειας της διαδρομής αναζήτησης.
Ταυτόχρονα, μπορεί επίσης να ανιχνεύσει το βάθος του καλωδίου.
Μεταδότης με πολλαπλές επιλογές συχνότητας, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, πολλαπλή συχνότητα.
Λειτουργία με ωμμέτρο για τη δοκιμή της αξίας της εξωτερικής συνεχούς αντίστασης ρεύματος.
Ψηφιακή απεικόνιση της έντασης του σήματος
Τα αριστερά και δεξιά βέλη δείχνουν την τοποθεσία του αγωγού
Συχνότητα εργασίας
Γραφική απεικόνιση της έντασης του σήματος
Τρόπος λειτουργίας
Δύναμη μπαταρίας
Η πυξίδα δείχνει την κατεύθυνση του αγωγού.
Παρουσίαση σε πραγματικό χρόνο του βάθους και του ρεύματος του αγωγού
Σύντομη εισαγωγή στον πομπό
Πίνακας οργάνων του πομπού και εισαγωγή λειτουργίαςΟ πομπός είναι μια πηγή σήματος που μπορεί να εκπέμψει αρκετή ισχύ και είναι ένας από τους πυρήνες αυτού του συνόλου οργάνων.Παρουσίαση της ομάδας
Σημείωση: βλέπε την εικόνα παραπάνω
1. Κλειδί 2. Πύλη εξόδου 3. Περιοχή οθόνης LCD 4. Κλειδί σύνθετης συχνότητας 5. Ρυθμισμός ισχύος
σύνθετο κλειδί
6- Μενού σύνθετο κλειδί 7.
Εισαγωγή λειτουργίας
1. Κλειδί διακόπτη: Αυτός ο διακόπτης είναι ένας διακόπτης αυτοκλείδωσης. Πατήστε τον για να ενεργοποιήσετε την ισχύ, ο πομπός είναι σε λειτουργική κατάσταση.
2. Πόρτα εξόδου: Αυτή η θύρα είναι μια πολυπυρηνική αφιερωμένη πύλη αεροπορίας· χρησιμοποιείται για την αλλαγή της λειτουργίας εξόδου του σήματος.η σύνδεση της ζεύξης ζεύξης είναι η κατάσταση ζεύξηςΗ μη σύνδεση της γραμμής είναι η κατάσταση επαγωγής.
3Τοποθεσία εμφάνισης υγρών κρυστάλλων: Εμφάνιση των απαιτούμενων βασικών πληροφοριών.
4. Κλειδί συχνότητας: Αυτό το κλειδί είναι ένας μαλακός διακόπτης jog, η συχνότητα του σήματος εξόδου μπορεί να αλλάζει κάθε φορά που πατάται, η αρχική ενεργοποίηση είναι 577Hz. Αρχικά 8KHz σε λειτουργία αισθητήρα.Στην διεπαφή μενού ρύθμισης συχνότητας, πατήστε αυτό το πλήκτρο για να επιλέξετε ή να ακυρώσετε τη συχνότητα που καλύπτεται από τη γραμμή φωτός· στην ρύθμιση της λειτουργίας πολλαπλών συχνοτήτων, πατήστε αυτό το πλήκτρο για να επιλέξετε να αντικαταστήσετε το κανάλι συχνότητας εξόδου.
5. Κλειδί ισχύος: Αυτό το κλειδί είναι ένας μαλακός διακόπτης jog, η ισχύς εξόδου μπορεί να αλλάξει μία φορά κάθε φορά που πατάται, και μπορεί να επιλεγεί από χαμηλού βαθμού, μεσαίου βαθμού, υψηλού βαθμού και πλήρους βαθμού.Γυρίστε στο μενού συχνότητας; στην ρύθμιση της λειτουργίας πολλαπλών συχνοτήτων, πατήστε αυτό το πλήκτρο για να επιλέξετε τη συχνότητα εξόδου.
6. Κλειδί μενού: Αυτό το πλήκτρο είναι ένας μαλακός διακόπτης jog, πατήστε αυτό το πλήκτρο για να εισέλθετε στο μενού ρυθμίσεων συχνότητας, στη λειτουργία μέτρησης αντίστασης και στη λειτουργία ρυθμίσεων πολλαπλών συχνοτήτων.
7Πύλη φόρτισης: Αυτή η πύλη είναι φ2.1 σταθμός φόρτισης· χρησιμοποιείται για τη σύνδεση ειδικού φορτιστή για την φόρτιση της μπαταρίας.Περιεχόμενο προβολής της διεπαφής του πομπού
| Συχνότητα |
Εμφάνιση της τρέχουσας συχνότητας εξόδου |
| Δύναμη |
Εμφάνιση της ισχύος της τρέχουσας ισχύος, μπορεί να εμφανίσει χαμηλής ποιότητας, μεσαίας ποιότητας,
υψηλής ποιότητας και πλήρους ποιότητας αντίστοιχα |
| Τρόπος |
Εμφανίζει την τρέχουσα λειτουργία· η άμεση σύνδεση, η σύνδεση και η επαγωγή μπορούν
πρέπει να εμφανίζονται χωριστά. |
| Τρέχουσα |
Δείχνει την τιμή του τρέχοντος ρεύματος κυκλώματος· η αποτελεσματική εμφάνιση είναι 0-999 mA.
Αντίσταση: εμφανίζεται η τιμή αντίστασης του τρέχοντος βρόχου· η αποτελεσματική απεικόνιση είναι
00001-20000 Ωμ. |
| Δύναμη |
Δείχνει την τρέχουσα ισχύ της μπαταρίας· αντιπροσωπεύεται από σύμβολο μπαταρίας, όλα τα μαύρα είναι
πλήρης ισχύος, και αριστερά είναι η εκτίμηση του ποσοστού ισχύος. |
| Αντίστοιχη συμβουλή |
Όταν ο κύκλος κάτω από την εικόνα αρχίζει να κυλάει, αυτό σημαίνει ότι ο πομπός είναι
λειτουργεί σταθερά. |
| Ρυθμίσεις συχνότητας |
577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss χαμηλή, ss υψηλή, πολλαπλή συχνότητα. |
Τρόπος εξόδου σήματος - λειτουργική κατάσταση του πομπούΟ πομπός μπορεί να εκπέμπει διαφορετικά σήματα εναλλασσόμενου ρεύματος, τα οποία μπορούν να εφαρμοστούν στο καλώδιο-στόχο με τρεις τρόπους (άμεση σύνδεση, σύνδεση, επαγωγή).Για να εξασφαλιστεί αξιόπιστη μετάδοση σήματος στο καλώδιο-στόχο, πρέπει να υπάρχει αξιόπιστος βρόχος στη γραμμή.ένα χωρητικό βρόχο που αποτελείται από μια κατανεμημένη χωρητικότητα που σχηματίζεται μεταξύ ενός αρκετά μεγάλου καλωδίου και του εδάφους, ή ένα άμεσο βρόχο που αποτελείται από σημεία σφάλματος βραχυκυκλώματος μεταξύ των γραμμών.Σύντομη εισαγωγή στον παραλήπτηΠίνακας δέκτη και εισαγωγή λειτουργίας

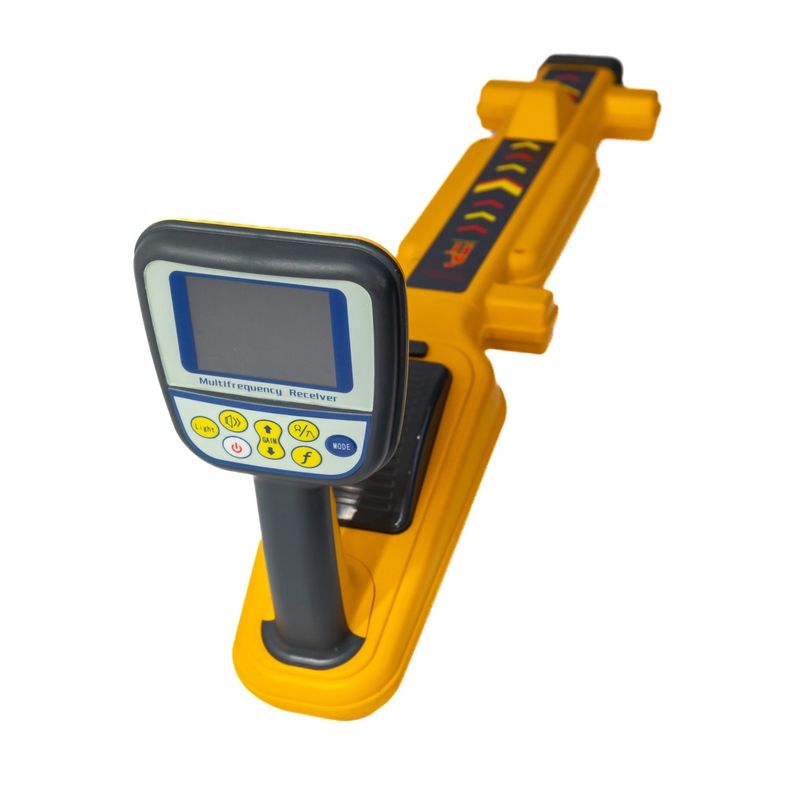

Ένας δέκτης είναι μια ενσωμάτωση ενός κυκλώματος συστήματος ικανό να λαμβάνει ένα συγκεκριμένο μαγνητικό πεδίο και να το μετατρέπει σε ηλεκτρικό σήμα για να το εμφανίζει και να ενημερώνει τον χειριστή.Είναι ο δεύτερος πυρήνας αυτού του συνόλου μέσων.Είναι πλήρως λειτουργικό, εξαιρετικά έξυπνο, φορητό, ελαφρύ και εύκολο στη λειτουργία.
Εισαγωγή λειτουργίας εμφάνισης περιεχομένου διεπαφής
Διασύνδεση στη λειτουργία βέλος ευρείας κορυφής του δέκτη
Συχνότητα:Εμφάνιση της τρέχουσας τιμής συχνοτήτων λήψης· η αρχική τιμή είναι 577 Hz όταν ενεργοποιείται.
Διάφραξη:Η ένταση του σήματος αναφέρεται από το μήκος του πλέγματος· το πλέγμα μετακινείται από τις δύο πλευρές προς το μέσο και το σήμα είναι πολύ ισχυρό ή εκτός εμβέλειας όταν το πλέγμα είναι γεμάτο.
Τρία ψηφία:η ένταση του σήματος υποδεικνύεται με το μέγεθος του αριθμού· το έγκυρο εύρος είναι 00.0-99.9, όταν εμφανίζεται το 99.9, το σήμα είναι πολύ ισχυρό ή εκτός εμβέλειας.
Χρωματική πυξίδα:δείχνει την κατεύθυνση του αγωγού.
Βαθμός και ρεύμα:Δείχνει το μετρούμενο βάθος του υπόγειου αγωγού και το ρεύμα στον αγωγό.
Κέρδος:Δείχνει τη μεγέθυνση του σήματος που επεξεργάζεται επί του παρόντος ο δέκτης, με δυναμικό εύρος 000-140db· ρυθμίζεται αυτόματα από προεπιλογή.
Τρόπος:Δείχνει τον τρόπο με τον οποίο ο δέκτης λαμβάνει το σήμα και εμφανίζει στενή κορυφή, ευρεία κορυφή, κοιλάδα, ευρεία βέλος κορυφής, κορυφή + κοιλάδα και εξωτερικό εξοπλισμό· η αρχική ενεργοποίηση είναι ευρεία κορυφή.Οι εξωτερικές συσκευές αναγνωρίζονται αυτόματα..
Επίπεδο μπαταρίας:Υποδεικνύει το τρέχον επίπεδο της μπαταρίας· υποδεικνύεται με το σύμβολο της μπαταρίας.
Όγκος:Δείχνει την τρέχουσα κατάσταση λειτουργίας του κουδουνιστή, που αντιπροσωπεύεται από το σύμβολο του κέρατος συν μια γραμμή, μία γραμμή είναι χαμηλή ένταση, δύο γραμμές είναι μέση ένταση, τρεις γραμμές είναι υψηλή ένταση,Και ένα σταυρό είναι για να κλείσει το κουδούνιΗ αρχική ενεργοποίηση είναι να απενεργοποιήσετε το κουδούνι.
Αριστερά και δεξιά βέλη:Τα βέλη εμφανίζονται αυτόματα από το καλώδιο για να υποδείξουν την τοποθεσία του καλωδίου· δύο βέλη εμφανίζονται πάνω από το καλώδιο.
Τρέχουσα κατεύθυνση:Όταν χρησιμοποιείται η συχνότητα SS, η λειτουργία αυτή μπορεί να εμφανίζει την κατεύθυνση του ρεύματος του σήματος για να βοηθήσει τον χειριστή στην εύρεση πορείας.
Δείκτης φάσης:Όταν χρησιμοποιείτε τη συχνότητα SS, ο δέκτης θα εμφανίζει τη φάση του σήματος.
Χαρακτηριστικά του δέκτη
1) Τοποθέτηση καλωδίου: Επιλέξτε τη μέθοδο κορυφής κύματος και χρησιμοποιήστε τοποθέτηση παράλληλης κεραίας για να εντοπίσετε γρήγορα το καλώδιο στόχου.το σήμα είναι το μεγαλύτερο και οι δύο πλευρές μειώνονται. Επιλέξτε τη μέθοδο της κοιλάδας και χρησιμοποιήστε την κατακόρυφη κεραία για την τοποθέτηση. Όταν δεν υπάρχουν παρακείμενα καλώδια και πηγές παρεμβολών, η τοποθέτηση είναι πιο ακριβής και αξιόπιστη.Όταν ο δέκτης είναι πάνω από το καλώδιο, το σήμα είναι το μικρότερο και το σήμα και στις δύο πλευρές είναι μεγάλο.
2) Μέτρηση βάθους: Στην κατάσταση άμεσης σύνδεσης, το βάθος μετράται απευθείας.και να κρατήσει το σώμα του οργάνου ακίνητο όταν η κατεύθυνση που δείχνει η πυξίδα δείχνει ευθεία μπροστά, και η τιμή ανίχνευσης σε πραγματικό χρόνο εμφανίζεται στην πάνω αριστερή γωνία.
Προειδοποίηση φωνής
Ένα μεγάλο χαρακτηριστικό αυτού του οργάνου είναι ότι διαθέτει φωνητικό προειδοποιητικό, το οποίο μπορεί να μειώσει την κόπωση των ματιών του χειριστή όταν εργάζεται για μεγάλο χρονικό διάστημα και να κάνει την ανίχνευση πιο απλή και σαφή.Ο όγκος του ήχου που εκπέμπει ο δέκτης είναι ανάλογος με την ένταση του δέκτη σήματοςΗ ένταση του σήματος που λαμβάνεται από τον δέκτη είναι υψηλή και γρήγορη, δηλαδή το σήμα που λαμβάνεται είναι ισχυρό και το αντίστροφο.
Όταν ο δέκτης είναι στη μέθοδο της κορυφής, ο ήχος είναι πιο δυνατός και οξύς ακριβώς πάνω από το καλώδιο, και ο ήχος είναι μικρός και αραιός και στις δύο πλευρές.Όταν ο δέκτης είναι στη μέθοδο της κοιλάδας, ο ήχος είναι ο μικρότερος και πιο αραιός ακριβώς πάνω από τον αγωγό, και ο ήχος είναι δυνατός και σφιχτός και στις δύο πλευρές.Τρόπος λειτουργίας του δέκτη
αρχή λειτουργίας
Όταν ένα σήμα εφαρμόζεται στο καλώδιο, υπάρχει ρεύμα στο καλώδιο, και το ρεύμα παράγει ένα μαγνητικό πεδίο που ακτινοβολεί γύρω από το καλώδιο.Η συχνότητα του μαγνητικού πεδίου συνάδει με τη συχνότητα του εφαρμοσμένου σήματοςΗ δύναμη είναι το καλώδιο ως το κέντρο του κύκλου και η ακτινοβολία μειώνεται, και η κατεύθυνση είναι η κατεύθυνση αγγίγματος ενός συγκεκριμένου σημείου στον κύκλο ακτινοβολίας.
Ο δέκτης λαμβάνει το σήμα μαγνητικού πεδίου ή το σήμα ηλεκτρικού πεδίου που διαρρέει και εκπέμπεται από το καλώδιο μέσω της εσωτερικής κεραίας ή της εξωτερικής συσκευής εισόδου,και μπορεί να επεξεργαστεί σε δύο διαφορετικούς τρόπους εργασίας, και η αλλαγή της έντασης του σήματος ζητείται από τον χειριστή.
Τρόπος λήψης σήματος - λειτουργική κατάσταση του δέκτη
Μέθοδος Crest(στενές κορυφές, πλατιές κορυφές, πλατιά βέλη, κορυφές + κοιλάδες)
Μέθοδος βυθού(κατά βάθος)Κατάλογος συσκευασίας
