Ψηφιακός πολυλειτουργικός ανιχνευτής υπόγειων μεταλλικών καλωδίων και αγωγών με πομπό 15W και αναγνώριση καλωδίου | XHGX507C1

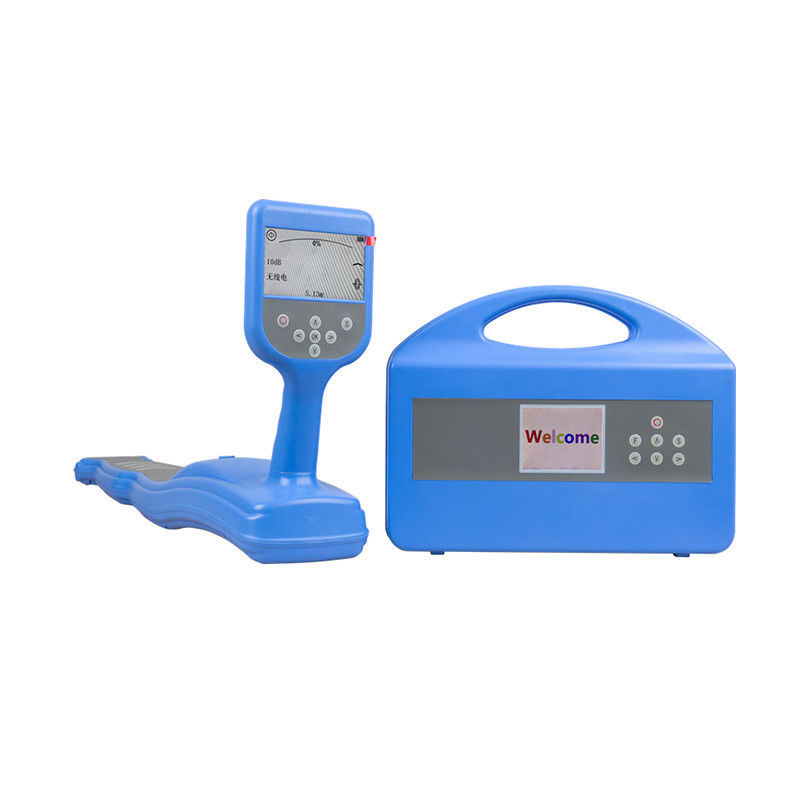

XHGX507C1 Εντοπιστής Καλωδίων/Σωλήνων είναι ένα επαγγελματικό σύστημα ανίχνευσης υπόγειων δικτύων κοινής ωφέλειας, σχεδιασμένο για φορείς διαχείρισης δημοτικών υποδομών, ηλεκτρικών δικτύων, τηλεπικοινωνιών και δικτύων αγωγών. Το πλήρες κιτ συνδυάζει έναν πομπό υψηλής ισχύος 15W (μέγιστη άμεση έξοδος 300V, 9 ρυθμιζόμενα επίπεδα), έναν δέκτη ακριβείας με μέτρηση βάθους και ρεύματος σε πραγματικό χρόνο, έναν σφιγκτήρα σύζευξης Φ125mm και έναν εύκαμπτο σφιγκτήρα αναγνώρισης Φ200mm — υποστηρίζοντας την ανίχνευση πορείας καλωδίου/σωλήνα, την ένδειξη κατεύθυνσης, τη μέτρηση βάθους ταφής (0–20m), την έξυπνη αναγνώριση έως και 20 καλωδίων και την προαιρετική εντοπισμό σφαλμάτων γείωσης με A-frame σε ένα ενσωματωμένο εργαλειοθήκη.

Σε αντίθεση με τους συμβατικούς εντοπιστές που απαιτούν επαναλαμβανόμενες μετακινήσεις μεταξύ του πομπού και του δέκτη, ο XHGX507C1 επιτρέπει στους τεχνικούς να προ-βαθμονομήσουν έως και 20 καλώδια στο άκρο του πομπού (αριθμημένα L1–L20), και στη συνέχεια να τα αναγνωρίσουν ένα προς ένα στο απομακρυσμένο άκρο. Ο δέκτης σηματοδοτεί μια επιτυχή αντιστοιχία με ένα πράσινο εικονίδιο ελέγχου και ένα ηχητικό σήμα, και τα μη στοχευόμενα καλώδια με ένα κόκκινο σταυρό — μειώνοντας δραματικά τον χρόνο εργασίας στο πεδίο και βελτιώνοντας την ασφάλεια σε χώρους εργασίας με πολλαπλά καλώδια.

• Πομπός Υψηλής Ισχύος 15W, 9 Ρυθμιζόμενα Επίπεδα: Μέγιστη τάση άμεσης εξόδου 300V με πλήρως αυτόματη προσαρμογή σύνθετης αντίστασης σε πραγματικό χρόνο, προστασία από υπερφόρτωση και βραχυκύκλωμα, εξασφαλίζοντας σταθερή έγχυση σήματος υπό μεταβαλλόμενες συνθήκες εδάφους και γείωσης.
• Τρεις Μέθοδοι Έγχυσης Σήματος: Άμεση σύνδεση (ισχυρότερο σήμα, εμβέλεια ανίχνευσης έως 20km), σφιγκτήρας σύζευξης (χωρίς επαφή, κατάλληλος για καλώδια υπό τάση), και επαγωγή (δεν απαιτείται καλωδίωση, για βάθος ταφής κάτω από 2μ). Η λειτουργία εξόδου αναγνωρίζεται αυτόματα από το συνδεδεμένο αξεσουάρ.
• 11 Ενεργές + Παθητικές Συχνότητες Ανίχνευσης: 11 ενεργές συχνότητες από 640Hz έως 197kHz (640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz) συν 50Hz/60Hz/250Hz συχνότητα δικτύου και παθητική ανίχνευση ραδιοσυχνοτήτων — συνολικά 14 επιλέξιμες συχνότητες στον δέκτη.
• Μέτρηση Βάθους και Ρεύματος σε Πραγματικό Χρόνο (0–20m): Ακρίβεια θέσης στο επίπεδο του κεντρικού άξονα εντός ±5% (βάθος ταφής 0–3m) και −10% (βάθος ταφής 3–20m); διατίθενται χειροκίνητες μέθοδοι κοιλάδας 45° και ευρείας κορυφής 80% για επαλήθευση βάθους υψηλότερης αξιοπιστίας.
• Ανίχνευση Μεγάλης Εμβέλειας: Η άμεση σύνδεση γενικά φτάνει μήκη καλωδίων 0–20km. Η μέθοδος σύζευξης γενικά φτάνει 0–10km, ανάλογα με την αντίσταση γείωσης, την αντίσταση του καλωδίου και το βάθος ταφής.
• Σύστημα Αναγνώρισης 20 Καλωδίων: Προ-βαθμονόμηση έως 20 καλωδίων (L1–L20). Η αναγνώριση είναι επιτυχής όταν το ρεύμα ανίχνευσης είναι ≥0.3mA, εντός 75%–135% της βαθμονομημένης τιμής, και το βέλος κατεύθυνσης ρεύματος ταιριάζει — εμφανίζεται ως πράσινο τσεκ με ηχητικό σήμα. Τα μη στοχευόμενα καλώδια εμφανίζουν κόκκινο σταυρό.
• Ανάλυση Κατεύθυνσης Ρεύματος: Στα 640Hz, 1.28kHz, 2.56kHz και 3.20kHz, ο δέκτης συγκρίνει τη φάση του σήματος για να διακρίνει τον στόχο αγωγό από γειτονικές παράλληλες γραμμές — εξαλείφοντας την πιο συνηθισμένη αιτία σφαλμάτων ανίχνευσης σε πολυσύχναστους διαδρόμους δικτύων κοινής ωφέλειας.
• Διεπαφές Καθοδηγούμενης Διαδρομής & Κλασικής Τοποθέτησης: Μια οπτική προσομοιωμένη διαδρομή αγωγού και βέλη κατεύθυνσης καθοδηγούν τους χειριστές απευθείας πάνω από τη γραμμή. Η κλασική λειτουργία προσθέτει μια οθόνη πυξίδας και η μέτρηση παραμόρφωσης σήματος επαληθεύει την αξιοπιστία των δεδομένων συγκρίνοντας τα κυματομορφή κορυφής και κοιλάδας.
• Ισχυρός Σχεδιασμός Αντι-παρεμβολών: Ψηφιακό φιλτράρισμα εξαιρετικά στενής ζώνης καταστέλλει παρεμβολές συχνότητας δικτύου και αρμονικές από γειτονικά καλώδια υπό τάση. Ένας πράσινος/κόκκινος δείκτης εμπιστοσύνης ενημερώνει τον χειριστή εάν το εμφανιζόμενο αποτέλεσμα μπορεί να βασιστεί.
• Προαιρετική Εντοπισμός Σφαλμάτων Γείωσης με A-Frame: Χρησιμοποιώντας τη μέθοδο τάσης βήματος στα 640Hz–3.20kHz, οι ζημιές μόνωσης και τα σφάλματα γείωσης αγωγών και περιβλημάτων καλωδίων μπορούν να εντοπιστούν με καθοδήγηση βέλους κατεύθυνσης.

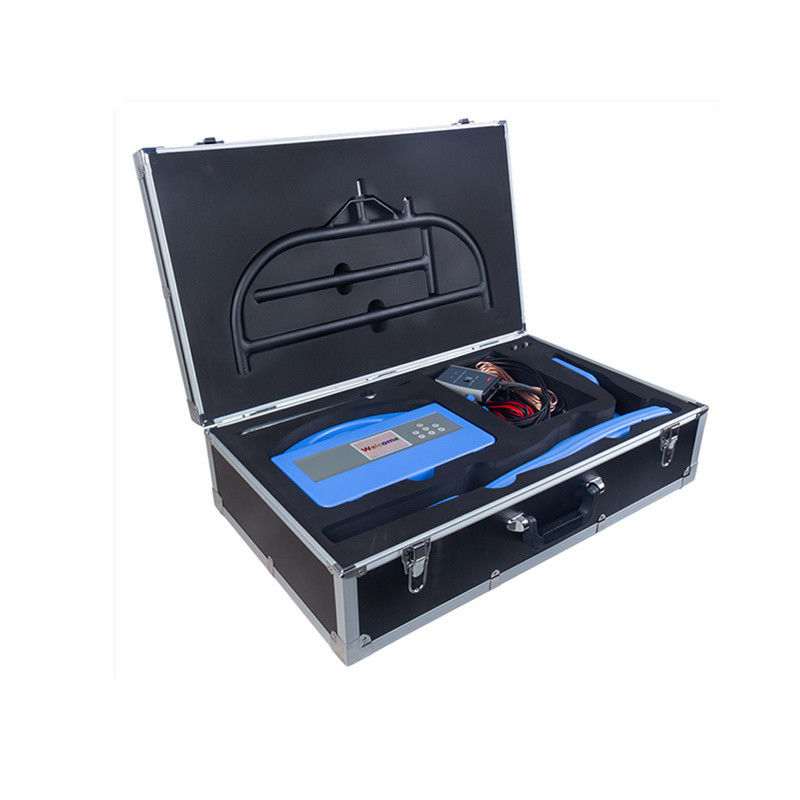

• Σχεδιασμός Έτοιμος για το Πεδίο: Οθόνες LCD αφής χωρητικότητας 5 ιντσών (πομπός) και 4.3 ιντσών (δέκτης) ευανάγνωστες στο φως του ήλιου. Η ενσωματωμένη ειδική εργαλειοθήκη αντέχει πίεση περίπου 200 κιλών. Επαναφορτιζόμενες μπαταρίες μεγάλης διάρκειας υποστηρίζουν μια πλήρη εργάσιμη ημέρα.
