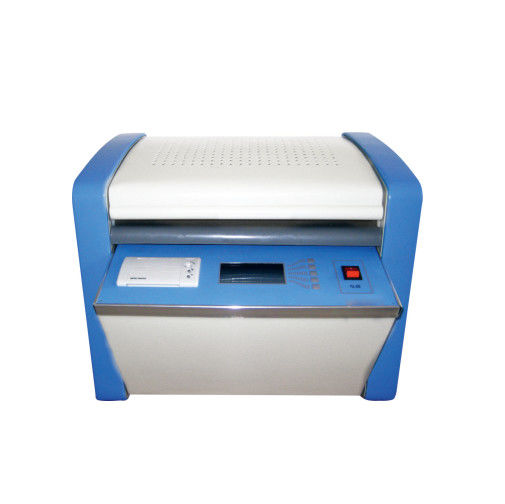

Δοκιμαστής διηλεκτρικής απώλειας μονωτικού ελαίου XHYS101 έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το GB/T5654-2007 "Μέτρηση της σχετικής επιτρεψιμότητας,συντελεστής διηλεκτρικής απώλειας και αντίσταση συνεχούς ρεύματος υλικών στεγνώσεων υγρών".
Χρησιμοποιείται για τη μέτρηση του συντελεστή διηλεκτρικής απώλειας και της αντίστασης συνεχούς ρεύματος των υγρών μονωτικών μέσων όπως το μονωτικό λάδι.ελεγκτής θερμοκρασίας, αισθητήρας θερμοκρασίας, γέφυρα δοκιμής διηλεκτρικής απώλειας, τροφοδοσία δοκιμής ρεύματος ρεύματος ρεύματος ρεύματος, τυποποιημένος πυκνωτής, μέτρο υψηλής αντίστασης και πηγή υψηλής τάσης συνεχούς ρεύματος είναι ενσωματωμένα στο εσωτερικό.Το όργανο υιοθετεί πλήρως ψηφιακή τεχνολογία, όλα έξυπνη αυτόματη μέτρηση, και είναι εξοπλισμένη με μια μεγάλη οθόνη (240×128) υγρών κρυστάλλων.και οι χειριστές μπορούν να το χρησιμοποιήσουν με επιδεξιότητα χωρίς επαγγελματική εκπαίδευση.
(1) Το φλιτζάνι λάδι υιοθετεί δομή τριών ηλεκτροδίων σύμφωνα με το εθνικό πρότυπο GB/T5654-2007, και η απόσταση μεταξύ των ηλεκτροδίων είναι 2 mm,που μπορεί να εξαλείψει την επίδραση της χωρητικότητας διαστροφής και της διαρροής στα αποτελέσματα της δοκιμής διηλεκτρικής απώλειας.
(2) Το όργανο υιοθετεί αλγόριθμο θερμαντικής επαγωγής μεσαίας συχνότητας και PID ελέγχου θερμοκρασίας.Αυτή η μέθοδος θέρμανσης έχει τα πλεονεκτήματα της μη επαφής μεταξύ του φλιτζάνου ελαίου και του σώματος θέρμανσης, ομοιόμορφη θέρμανση, γρήγορη ταχύτητα και βολικό έλεγχο, έτσι ώστε η θερμοκρασία να ελέγχεται αυστηρά εντός του προεπιλεγμένου εύρους σφάλματος θερμοκρασίας.
(3) Ο εσωτερικός τυποποιημένος πυκνωτής είναι ένας SF6 πυκνωτής τριών ηλεκτροδίων γεμάτος αέριο.ώστε η ακρίβεια του οργάνου να μπορεί να διασφαλίζεται ακόμη και μετά από μακροχρόνια χρήση.
(4) Η πηγή τροφοδοσίας δοκιμής εναλλασσόμενου ρεύματος υιοθετεί τη μέθοδο μετατροπής AC-DC-AC, η οποία αποφεύγει αποτελεσματικά την επίδραση των διακυμάνσεων τάσης και συχνότητας του δικτύου στην ακρίβεια της δοκιμής διαμετρικής απώλειας.Ακόμα κι αν η γεννήτρια παράγει ηλεκτρισμό, το όργανο μπορεί να λειτουργεί σωστά.
(5) Τέλεια λειτουργία προστασίας. Όταν υπάρχει υπερφυσική τάση, υπερστροφή ή βραχυκύκλωμα υψηλής τάσης, το όργανο μπορεί να διακόψει γρήγορα την υψηλή τάση και να εκδώσει ένα μήνυμα προειδοποίησης.Όταν ο αισθητήρας θερμοκρασίας αποτυγχάνει ή δεν συνδέεται, εκδίδεται ένα μήνυμα προειδοποίησης.
Όταν η θερμοκρασία υπερβαίνει τους 120 βαθμούς, το ρελέ απελευθερώνεται και η θέρμανση σταματά.
(6) Είναι βολικό να ρυθμίσει τις παραμέτρους δοκιμής.
500~2200V, εύρος ρύθμισης τάσης συνεχούς ρεύματος είναι 0~500V.
(7) Υιοθετήστε μεγάλη οθόνη LCD οθόνη με φως πίσω και καθαρή οθόνη. φιλική διεπαφή άνθρωπος-μηχανή, απλά ακολουθήστε τις κινέζικες εντολές μενού και τις εντολές εισόδου, το όργανο μπορεί να δοκιμάσει αυτόματα.Και αποθηκεύουν και εκτυπώνουν αυτόματα τα αποτελέσματα των δοκιμών.
(8) Με ρολόι πραγματικού χρόνου, η ημερομηνία και η ώρα της δοκιμής μπορούν να αποθηκευτούν, να εμφανίζονται και να εκτυπώνονται με τα αποτελέσματα της δοκιμής.
(9) Λειτουργία βαθμονόμησης κενών ηλεκτροδίων.Τα δεδομένα βαθμονόμησης αποθηκεύονται αυτόματα για να διευκολύνονται οι ακριβείς υπολογισμοί της σχετικής επιτρεπτικότητας και της αντίστασης συνεχούς ρεύματος.
- Η τάση τροφοδοσίας: AC 220V±10%
Δυναμική συχνότητα: 50Hz/60Hz ± 1%
Πεδίο μέτρησης: χωρητικότητα 5pF ~ 200pF
Σχετική επιτρεψιμότητα 1.000~30.000
Δελτίο διηλεκτρικής απώλειας 0,00001~100
Αντίσταση συνεχούς ρεύματος 2,5 MΩm~20 TΩm
Ακρίβεια μέτρησης: χωρητικότητα ± (1% ανάγνωση + 0,5pF)
Σχετική επιτρεψιμότητα ± (1% της ένδειξης)
Διορθωτικός συντελεστής θραύσης
Αντίσταση συνεχούς ρεύματος ± 10% της ανάγνωσης
Ανάλυση: Δυνατότητα 0,01 pF
Σχετική επιτρεψιμότητα 0.001
Δείκτης διηλεκτρικής απώλειας 0.00001
Πεδίο μέτρησης θερμοκρασίας: 0~125oC
Λάθος μέτρησης θερμοκρασίας: ±0,5oC
Δοκιμαστική τάση εναλλασσόμενου ρεύματος: 500~2200V συνεχώς ρυθμιζόμενη, συχνότητα 50Hz
Δοκιμαστική τάση συνεχούς ρεύματος: 0~500V συνεχώς ρυθμιζόμενη
Κατανάλωση ενέργειας: 100W
Μέγεθος εμφάνισης: 500×360×420
Συνολικό βάρος: 22 κιλά
