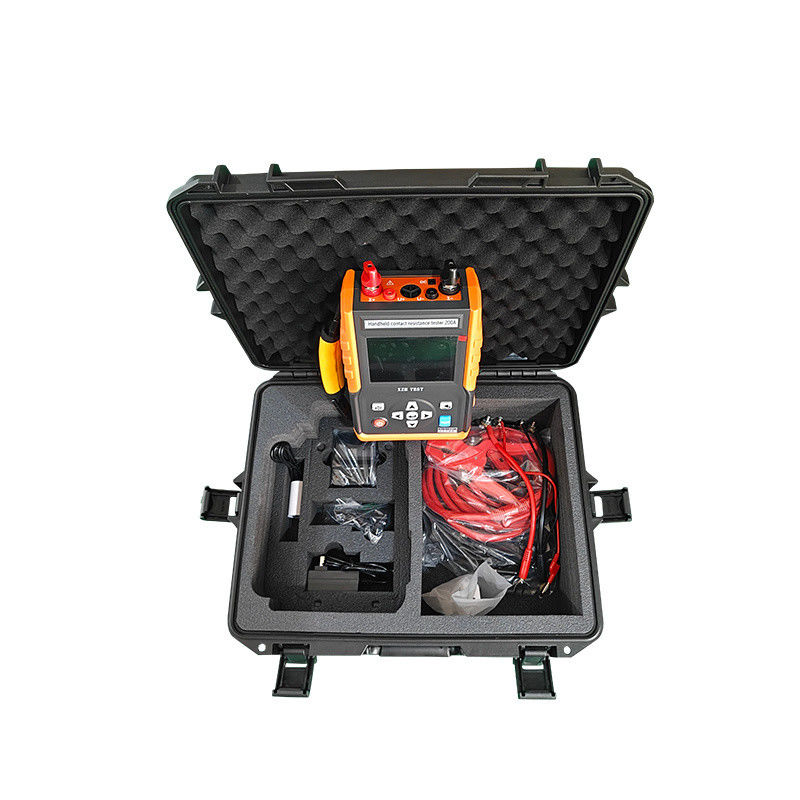

Το XHHL3200 Loop Resistance Tester είναι ένα υψηλής ακρίβειας ψηφιακό όργανο δοκιμής μετάδοσης που αναπτύχθηκε σύμφωνα με την τεχνολογία παροχής ρεύματος μετάδοσης σταθερού ρεύματος υψηλής συχνότητας και υψηλής ισχύος.,Μετρά την αντίσταση επαφής μέχρι το επίπεδο των μικροομ. Χρησιμοποιείται ευρέως για τη μέτρηση της αντίστασης επαφής και της αντίστασης κυκλώματος των διακόπτες και των ηλεκτρικών συσκευών,καθώς και την αντίσταση επαφής των καλωδίωνΤο ρεύμα εξόδου και η μετρούμενη αντίσταση εμφανίζονται από κοινού σε μια 7-ιντσών χρωματική οθόνη LCD με υψηλή φωτεινότητα, και τα αποτελέσματα μπορούν να αποθηκευτούν σε μια μονάδα flash USB.με αποθήκευση εκτός λειτουργίας για ανάκτηση δεδομένων ανά πάσα στιγμή.
Πεδίο εφαρμογήςΕπειδή η ακρίβεια της μέτρησης εξαρτάται από τη μέθοδο καλωδίωσης και την κατάσταση του δείγματος, το όργανο χρησιμοποιεί μια σύνδεση τεσσάρων τερματικών (Κέλβιν) που εξαλείφει την επίδραση της αντίστασης του δοκιμαστικού μολύβδου,και έχει σχεδιαστεί για τις αξιόπιστες επιφάνειες επαφής και καθαρές επιφάνειες επαφής που είναι τυπικές για τις δοκιμές διακόπτη στον τομέα.
Βασικά χαρακτηριστικά
Μπορεί να ελεγχθεί μέσω μιας ειδικής εφαρμογής για τηλέφωνα Android ή tablet (που μπορεί να κατεβάζεται ακολουθώντας τον επίσημο λογαριασμό WeChat), με τα δεδομένα δοκιμής να αποθηκεύονται και να ανεβάζονται για βολική αναθεώρηση.
Πολλαπλές λειτουργίες προστασίας κατά της υπερβολικής έντασης EMF, ανοικτού κυκλώματος και διακοπής ρεύματος κατά τη διάρκεια της δοκιμής και υπερθέρμανσης της πηγής ρεύματος, με συγχρονισμένο ηχητικό συναγερμό.
Η έξυπνη διαχείριση της ισχύος επιτρέπει στο όργανο να λειτουργεί με την ελάχιστη ισχύ του, εξοικονομώντας ενέργεια και μειώνοντας τη θερμότητα.
Υψηλή τάση εξόδου και ευρύ εύρος μέτρησης.
Το ρεύμα δοκιμής προέρχεται από υψηλής ακρίβειας πηγή σταθερού ρεύματος υψηλού ρεύματος, χωρίς να απαιτείται χειροκίνητη ρύθμιση, για γρήγορη και ακριβή δοκιμή.
Η μέθοδος καλωδίωσης με τέσσερα τερματικά εξαλείφει αποτελεσματικά την επίδραση της αντίστασης της δοκιμαστικής γραμμής στα αποτελέσματα.

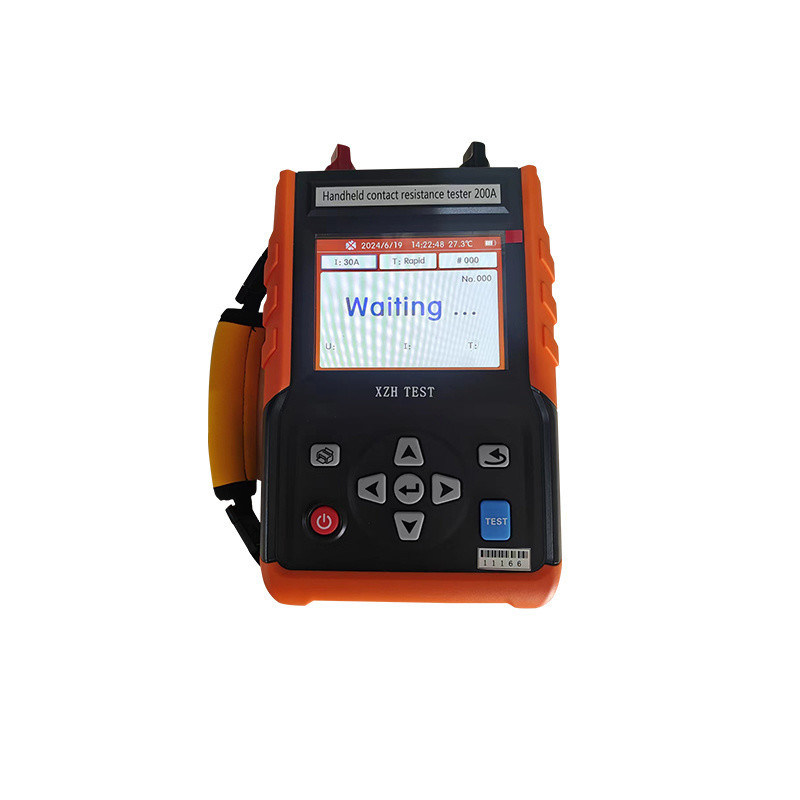

7 ιντσών υψηλής φωτεινότητας χρωματική οθόνη LCD αφής, ευανάγνωστη σε έντονο φως, πλήρης λειτουργία αφής με ελεύθερη εναλλαγή κινέζικης / αγγλικής γλώσσας.
Ενσωματωμένο διαρκές ημερολογιακό ρολόι και αποθήκευση εκτός λειτουργίας, καταγράφοντας έως και 1.000 σετ δεδομένων δοκιμής για αναθεώρηση ανά πάσα στιγμή.
Bluetooth, RS232 και USB διεπαφές για την επικοινωνία υπολογιστών και αποθήκευση δεδομένων σε flash drive USB.
Ενσωματωμένος μικροεκτυπωτής για την εκτύπωση των αποτελεσμάτων των μετρήσεων.
Τεχνικές παραμέτρους
| Παράμετρος |
Προδιαγραφές |
| ρεύμα δοκιμής |
50A, 100A, 150A, 200A |
| Πεδίο μέτρησης |
0 - 100mΩ (50A); 0 - 50mΩ (100A); 0 - 25mΩ (150A); 0 - 20mΩ (200A) |
| Απόφαση |
Ελάχιστο 0,1μΩ |
| Ακριβότητα |
± (0,5% + 2 ψηφία) |
| Δύναμη |
1000W |
| Τρόπος λειτουργίας |
Συνεχή μέτρηση |
| Ηλεκτρική τροφοδοσία |
Δυναμικό ρεύματος |
| Θερμοκρασία λειτουργίας |
0°C - 40°C |
Ηλεκτρονική σύνδεση και λειτουργία
Συνδέστε τα ειδικά καλώδια δοκιμής με το να ταιριάζουν τα χρώματα, κόκκινο με κόκκινο και μαύρο με μαύρο.εισάγετε τις λεπτές γραμμές τάσης στις πρίζες V+ και V-, και να σφίγγει τις δύο ζεύξεις δοκιμής στις δύο άκρες του υποβληθέντος δείγματος, εξασφαλίζοντας ότι όλες οι επιφάνειες σύνδεσης των ζεύξεων δοκιμής έρχονται σε αξιόπιστη επαφή με το δείγμα,εάν εντοπίζεται οξείδωση στην επιφάνεια επαφής, αφαιρέστε πρώτα το στρώμα οξειδίου. Μετά την καλωδίωση, ενεργοποιήστε την ισχύ και επιλέξτε τον χρόνο δοκιμής. Το όργανο ολοκληρώνει αυτόματα τη φόρτιση, τη σταθεροποίηση του ρεύματος και τη μέτρηση της αντίστασης.
Το ρεύμα δοκιμής μπορεί να επιλεγεί μεταξύ 50A, 100A, 150A και 200A και ο χρόνος δοκιμής μεταξύ 10S, 30S, 45S, 60S, 300S, 600S και 999S. Μετά την ολοκλήρωση, το αποτέλεσμα μπορεί να αποθηκευτεί τοπικά,αποθηκευμένο σε μονάδα USB ή εκτυπωμένοΤο μενού ρυθμίσεων παραμέτρων επιτρέπει ρύθμιση φωτεινότητας, σύνδεση Bluetooth (μέσω QR κώδικα για πλήρη έλεγχο τηλεφώνου) και αλλαγή γλώσσας Κινέζικης / Αγγλικής.
Σημειώσεις ασφαλείας
Ο χειριστής θα πρέπει να έχει γενικές γνώσεις σχετικά με τη χρήση ηλεκτρικού εξοπλισμού ή οργάνων.
Μετά τη δοκιμή, πατήστε το πλήκτρο επαναφοράς και απενεργοποιήστε το ρεύμα.
Εάν το όργανο έχει μη φυσιολογική συμπεριφορά, πατήστε πρώτα το πλήκτρο επαναφοράς για να το επαναφέρετε.
Η συντήρηση πρέπει να γίνεται μόνο από επαγγελματίες· μην προσπαθείτε να χειριστείτε μόνοι σας εσωτερικά λάθη.
Το όργανο αυτό χρησιμοποιείται μόνο για τη μέτρηση της αντίστασης κυκλώματος· δεν επιτρέπεται η μέτρηση επαγωγικών κυκλωμάτων.
Συχνές Ερωτήσεις
Ε. Ποια ρεύματα δοκιμής και εύρους μέτρησης υποστηρίζει το XHHL3200;
Το όργανο προσφέρει τέσσερα ρεύματα δοκιμής: 50A, 100A, 150A και 200A. Τα αντίστοιχα εύρη είναι 0-100mΩ (50A), 0-50mΩ (100A), 0-25mΩ (150A) και 0-20mΩ (200A), με ελάχιστη ανάλυση 0.1μΩ και ακρίβεια ± (00,5% + 2 ψηφία).
Ε2. Πώς συνδέεται το όργανο με το δείγμα;
Χρησιμοποιεί μια μέθοδο καλωδίωσης τεσσάρων τερματικών (Κέλβιν).εισάγετε τις λεπτές γραμμές τάσης στις πρίζες V+ και V-Βεβαιωθείτε ότι οι επιφάνειες επαφής των σφραγίδων είναι καθαρές και ότι έρχονται σε επαφή με το δείγμα με αξιοπιστία.
Μπορεί να μετρήσει επαγωγικά κυκλώματα;
Το όργανο έχει σχεδιαστεί μόνο για τη μέτρηση της αντίστασης κυκλώματος και δεν επιτρέπεται η μέτρηση επαγωγικών κυκλωμάτων.
Ε4 Πώς αποθηκεύονται και εξάγονται τα αποτελέσματα των μετρήσεων;
Το όργανο διαθέτει ενσωματωμένο αιώνιο ρολόι ημερολογίου και αποθήκευση εκτός ρεύματος που καταγράφει έως και 1.000 σετ δεδομένων δοκιμής για αναθεώρηση ανά πάσα στιγμή.και το όργανο παρέχει Bluetooth, RS232 και USB διεπαφές για την επικοινωνία ηλεκτρονικών υπολογιστών, καθώς και ενσωματωμένος μικροτυπωτής για την εκτύπωση των αποτελεσμάτων.
Ε. Ποια υπηρεσία μετά την πώληση παρέχεται;
Από την ημερομηνία αγοράς, το όργανο καλύπτεται για ένα έτος από προβλήματα ποιότητας του προϊόντος με δωρεάν επισκευή ή αντικατάσταση και παρέχεται συντήρηση και τεχνική εξυπηρέτηση καθ' όλη τη διάρκεια της ζωής του.Εάν εμφανιστεί οποιαδήποτε ανωμαλία ή σφάλμα, παρακαλούμε επικοινωνήστε εγκαίρως με την εταιρεία ώστε να διευθετηθεί η πιο βολική λύση.
