Δοκιμαστής προστασίας ρελέ
>
XHJB666 6 Φάσης Προστασίας Ρελέ Δοκιμητή Συγκρότημα ακρίβεια ρεύμα τάση εξόδου

XHJB666 6 Φάσης Προστασίας Ρελέ Δοκιμητή Συγκρότημα ακρίβεια ρεύμα τάση εξόδου

Λεπτομέρειες προιόντος:
Τόπος καταγωγής: Σιάν, Σάνσι, Κίνα
Μάρκα: XZH TEST
Πιστοποίηση: ISO,CE
Αριθμό μοντέλου: XHJB666
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Σιάν, Σάνσι, Κίνα
Μάρκα:
XZH TEST
Πιστοποίηση:
ISO,CE
Αριθμό μοντέλου:
XHJB666
Μοντέλο αριθ.:
XHJB666
Προσδιορισμός:
mm
Εμπορικό σήμα:
Δοκιμή XZH
Κωδικός HS:
9031809090
Δυνατότητα προσφοράς:
2000 τεμάχια/έτος
Προσαρμογή:
Διαθέσιμος
Υπηρεσία μετά την πώληση:
Πιστοποιητικό εγγύησης
Εγγύηση:
1 έτος
Επισημαίνω:

High Light

Επισημαίνω:

Δοκιμαστής ρελέ προστασίας 6 φάσεων

,

Δοκιμαστής ρελέ υψηλής ακρίβειας

,

Δοκιμαστής προστασίας αναμεταδόχου προσαρμόσιμος

Trading Information
Ποσότητα παραγγελίας min:
1 μονάδα
Συσκευασία λεπτομέρειες:
ξύλινη θήκη
Χρόνος παράδοσης:
5-8 ημέρες
Όροι πληρωμής:
Τ/Τ
Δυνατότητα προσφοράς:
2000 PCS/έτος
Περιγραφή προϊόντων

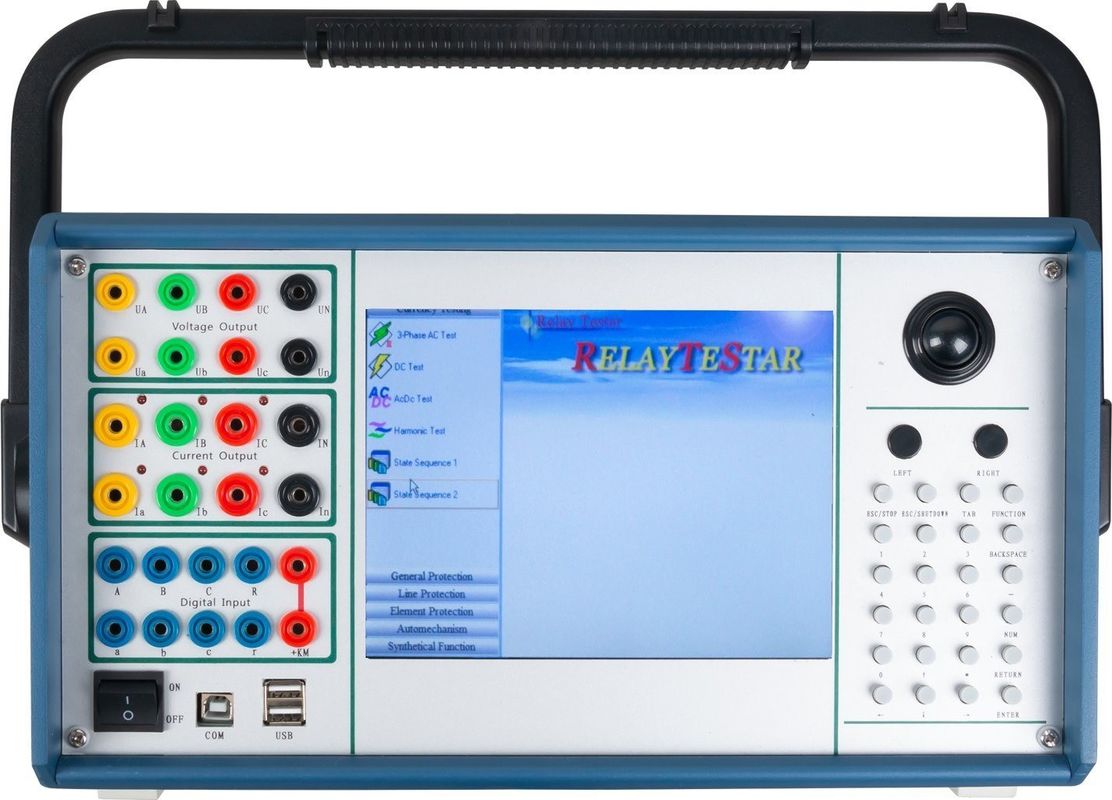

XHJB666 · Δοκιμαστικό σύνολο ρελέα έξι φάσεων
XHJB666 6 Φάσης Προστασίας Ρελέ Δοκιμητή Συγκρότημα ακρίβεια ρεύμα τάση εξόδου
6 τάσεις + 6 κανάλια ρεύματος
30 A ανά φάση / 180 A παράλληλο
Χρονική ακρίβεια < 0,1 ms

Το XHJB666 είναι ένας έξι φάσεων δοκιμαστής προστασίας ρελέ που είναι κατασκευασμένος γύρω από έναν υψηλής πιστότητας γραμμικό ενισχυτή ισχύος και ένα στάδιο εξόδου που ελέγχεται από DSP.Έξι τάσεις και έξι κανάλια ρεύματος μπορούν να συνδυαστούν ελεύθερα σε συμβατική τετραφασική τάση με τριφασικό ρεύμα, έξι φάσεων τάσης, έξι φάσεων ρεύματος ή δώδεκα φάσεων, έτσι ώστε ένα όργανο καλύπτει τις ρυθμίσεις καλωδίωσης που βρίσκονται στα περισσότερα δευτερεύοντα κυκλώματα υποσταθμών.

Οι μορφές κύματος εξόδου παράγονται με αριθμητική διπλής ακρίβειας 32 bit και μετατρέπονται μέσω ενός σταδίου D/A υψηλής ανάλυσης,που διατηρεί χαμηλή στρέβλωση και καλή γραμμικότητα από μεγάλο ρεύμα μέχρι μικρό ρεύμαΗ μονάδα λειτουργεί από φορητό υπολογιστή ή υπολογιστή επιφάνειας εργασίας μέσω USB και αρχίζει να λειτουργεί μόλις ενεργοποιηθεί.

Προβολή προϊόντος
Xhjb666 China Factory Supplier High Accuracy 6 Phase Protection Relay Tester Set
Xhjb666 China Factory Supplier High Accuracy 6 Phase Protection Relay Tester Set
Xhjb666 China Factory Supplier High Accuracy 6 Phase Protection Relay Tester Set
Για ποιον είναι αυτό το σετ;

Αυτή η διαμόρφωση είναι το καθημερινό όργανο για τις δευτερεύουσες ομάδες υποσταθμού που βαθμονόμησαν ό,τι φτάνει στον πάγκο.

Προστασία και μετρητές σε υποσταθμούς 110 kV και 35 kV που ελέγχουν το ρεύμα, την τάση, το χρόνο και τους μεσοδιάμεσους ρελέι κατά τη διάρκεια της ρουτίνας.
Ομάδες ανάθεσης που χρειάζονται ένα σύνολο για να χειριστούν τόσο απλούς ελέγχους αναμεταδόσεων όσο και συστήματα προστασίας πολλαπλών σταδίων χωρίς αλλαγή υλικού.
Εργαστήρια που κρατούν τον δοκιμαστή σε ένα καροτσάκι και τον μεταφέρουν μεταξύ των πάνελ αρκετές φορές την ημέρα.
Η εξαφασική έξοδος προορίζεται για δοκιμές προστασίας.
Βασικά χαρακτηριστικά
Έξι κανάλια τάσης και έξι κανάλια ρεύματος, συνδυασόμενα ως τετραφάση τάση με τριφάση ρεύμα, έξι φάση τάση, έξι φάση ρεύμα ή δώδεκα φάση έξοδο.
Το ρεύμα εναλλασσόμενου ρεύματος είναι 030 A ανά φάση με ακρίβεια κλάσης 0,2 και 060 A ανά φάση σε τριστάγοντα και 180 A με όλες τις έξι φάσεις παράλληλες.
Η τάση εναλλασσόμενου ρεύματος είναι 0·120 V ανά φάση και 0·240 V για την γραμμή· η τάση συνεχούς ρεύματος είναι 0·±160 V ανά φάση και 0·±320 V για την γραμμή.
Η έξοδος του γραμμικού ενισχυτή αντί ενός ενισχυτή μεταγωγής, έτσι ώστε η μορφή κύματος να παραμένει ομαλή από μεγάλο σε μικρό ρεύμα χωρίς παρεμβολές υψηλής συχνότητας στο σημείο δοκιμής.
8 δυαδικές εισόδους και 4 ζεύγη εξόδων διακόπτη, με χρονική μέτρηση από 0,1 ms έως 9999 s με ακρίβεια καλύτερη από 0,1 ms.
Ανεξάρτητη ρυθμιζόμενη βοηθητική έξοδος συνεχούς ρεύματος 110 V / 220 V για την ενεργοποίηση της υπό δοκιμή προστασίας.
Επικοινωνία USB με τον υπολογιστή ελέγχου, και πλήρης αυτοδιάγνωση λογισμικού με αποκλεισμό της εξόδου σε περίπτωση σφάλματος.
Τεχνικές προδιαγραφές
Διαμόρφωση καναλιούΤύπος
Τρέχοντα κανάλια6, τυποποιημένη έξι φάση
Διάδρομοι τάσης6, τυποποιημένη έξι φάση
Πεδίο εξόδου ρεύματος εναλλασσόμενου30 A ανά φάση ή 180 A με έξι φάσεις παράλληλα
Περιοχή εξόδου συνεχούς ρεύματος10 A DC ανά φάση
Πεδίο εξόδου τάσης εναλλασσόμενης τάσης120 V AC ανά φάση
Πεδίο εξόδου τάσης συνεχούς ρεύματος160 V συνεχούς ρεύματος ανά φάση
Δυαδικές εισροές / εξόδους8 εισόδους διακόπτη, 4 ζεύγη εξόδων διακόπτη
Μέτρηση χρόνου0.1 ms 9999 s, ακρίβεια καλύτερη από 0,1 ms
ΠαράμετροςΑξιολόγηση
ρεύμα εναλλασσόμενου ρεύματος, εξάμηνη έξοδος0 30 A ανά φάση (rms), ακρίβεια 0.2 κλάσης
ρεύμα εναλλασσόμενου ρεύματος, 3 φάσεις0 60 A ανά φάση (rms)
Τρέχων εναλλασσόμενου ρεύματος, παράλληλο 6 φάσεων0 ️ 180 A (rms)
Επιτρεπόμενο συνεχές ρεύμα φάσης10 A (rms)
Μέγιστη ισχύς ρεύματος φάσης300 VA
Μέγιστη ισχύς παράλληλης λειτουργίας 6 φάσεων1000 VA, μέγιστη διάρκεια 10 s
Συνεχές ρεύμα0 ± 10 A ανά φάση, ακρίβεια τάξης 0,5, μέγιστη τάση φορτίου 20 V
Τροποποιημένη τάσηΦάση 0 ∙ 120 V, γραμμή 0 ∙ 240 V, κλάση ακρίβειας 0,2
Δύναμη μεταβλητής τάσηςΦάση 80 VA / γραμμή 100 VA
Συνεχή τάσηΦάση 0 ± 160 V, γραμμή 0 ± 320 V, κλάση ακρίβειας 0,5.
Δύναμη συνεχούς τάσηςΦάση 70 VA / γραμμή 140 VA
Βασικό εύρος συχνοτήτων20 ̇ 1000 Hz
Αρμονική τάξη1 ¢ 20
Εισαγωγή διακόπτη, στεγνή επαφή1 20 mA, 24 V
Εισαγωγή διακόπτη, πιθανή επαφή0Διάταξη 1: 0 ′ + 6 V· 1: + 11 V ′ + 250 V
Δυνατότητα εξόδου διακόπτηΣυνεχή 220 V / 0,2 A· εναλλακτική 220 V / 0,5 A
Λογισμικές ενότητες
Δοκιμή εναλλασσόμενου ρεύματος και δοκιμή συνεχούς ρεύματος για ρελέ ρεύματος, τάσης και χρόνου.
Η σειρά καταστάσεων I και II, με έως εννέα καταστάσεις που καθορίζονται ανά δοκιμή.
Δοκιμές αρμονικής υπερσύστασης και υψηλής χαμηλής συχνότητας.
Κατεύθυνση ισχύος και αντίσταση, συν δοκιμή συγχρονισμού.
Πλήρης δοκιμή ομάδας I και II για πλήρη συστήματα προστασίας.
Απόσταση και προστασία μηδενικής ακολουθίας, με χαρακτηριστικό αντίστασης.
Δοκιμές διαφορικής προστασίας και διαφορικών αρμονικών.
Περιεκτική δοκιμή προστασίας γραμμών μικρουπολογιστών 6 ∆35 kV.
Επισκόπηση ελαττωμάτων για την αναπαραγωγή καταγεγραμμένων συνθηκών ελαττωμάτων.
Πριν Κάνετε Χειρουργική επέμβαση
Μην απενεργοποιείτε την παροχή ηλεκτρικής ενέργειας ενώ η έξοδος είναι ενεργή· το προκύπτον σφάλμα εξόδου μπορεί να προκαλέσει την ενεργοποίηση της υπό δοκιμή προστασίας.
Οι δυαδικές εισόδους δέχονται τόσο ξηρές επαφές όσο και ζωντανές επαφές έως DC 250 V. Με ζωντανή επαφή, συνδέστε τον θετικό πόλο στο κοινό τερματικό +KM.
Μην μπλοκάρετε ή κλείσετε τα ανοίγματα εξαερισμού.
Ποτέ μην εφαρμόζετε εξωτερική ισχύ εναλλασσόμενου ή συνεχούς ρεύματος στις πρίζες εξόδου τάσης και ρεύματος.
Σε χώρους υψηλής παρεμβολής ή υψηλής ασφάλειας, συνδέστε με ασφάλεια το καλώδιο τροφοδοσίας τριών πυρήνων ή χρησιμοποιήστε το τερματικό εδάφους στο περίβλημα.
Εάν τα δεδομένα διεπαφής ή οι εισερχόμενες τιμές φαίνονται λάθος, διαγράψτε τον φάκελο para κάτω από τον κατάλογο του προγράμματος και επανεκκινήστε; όλες οι οθόνες επιστρέφουν στις προεπιλεγμένες τιμές.
Συχνές Ερωτήσεις
Το Q1.Πόσες φάσεις μπορεί να παράγει το τεστάρ ταυτόχρονα;
Μπορεί να συνδυαστεί ως τετραφασική τάση με τριφασικό ρεύμα, έξιφασική τάση, έξιφασικό ρεύμα ή δώδεκαφασική έξοδο.
Το Κ2.Ποιο είναι το μέγιστο ρεύμα ανά φάση;
30 A ανά φάση σε κατάσταση έξι φάσεων με ακρίβεια τάξης 0,2· σε κατάσταση τριών φάσεων κάθε φάση φτάνει τα 60 A και με όλες τις έξι φάσεις παράλληλες η έξοδος φτάνει τα 180 A για έως 10 δευτερόλεπτα.
Τρίτο.Πόσο ακριβής είναι η μέτρηση του χρόνου;
Το εύρος είναι 0,1 ms έως 9999 s με ακρίβεια καλύτερη από 0,1 ms, γεγονός που καθιστά μετρήσιμο τον χρόνο λήψης και εγκατάλειψης στην προστασία υψηλών ταχυτήτων.
Το τετράγωνο.Μήπως ο ενισχυτής παρεμβαίνει σε κοντινό εξοπλισμό;
Το στάδιο εξόδου χρησιμοποιεί γραμμικό ενισχυτή και όχι τύπο διακόπτη, έτσι ώστε να μην εκπέμπει παρεμβολές υψηλής ή μέσης συχνότητας στο σημείο δοκιμής.
Κου5.Μπορεί ο δοκιμαστής να τροφοδοτήσει με συνεχές ρεύμα το ρελέ προστασίας;
Μια ειδική ρυθμιζόμενη έξοδος συνεχούς ρεύματος στο πίσω πάνελ παρέχει 110 V ή 220 V, ρυθμιζόμενη μεταξύ 80% και 110%, με ονομαστική ισχύ 1,5 A για κυκλώματα προστασίας και κυκλώματα διακόπτη.
Έλεγχος διαμόρφωσης
Πείτε μας ποιες οικογένειες ρελέι ρυθμίζει η ομάδα σας και πόσες φάσεις χρειάζονται τα συστήματα, και θα επιβεβαιώσουμε τη διαμόρφωση του καναλιού και τις ενότητες λογισμικού που θα χρησιμοποιήσετε.
