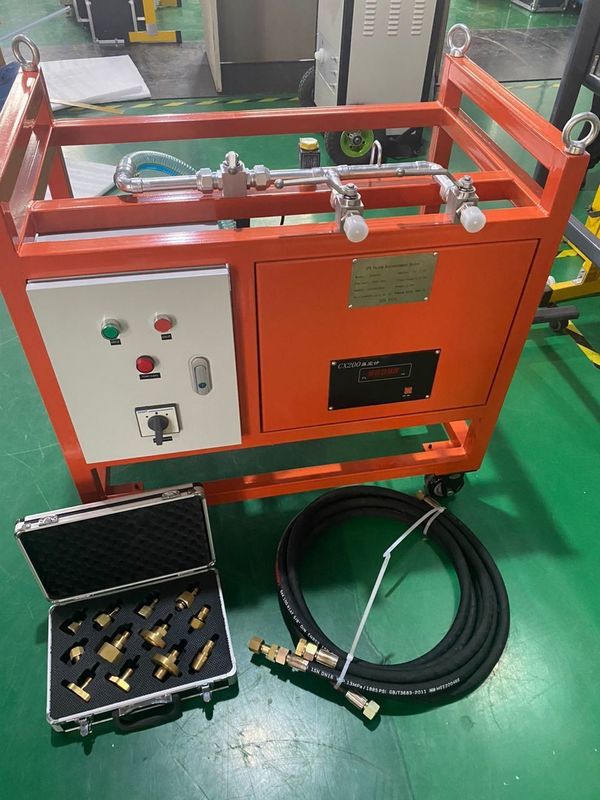

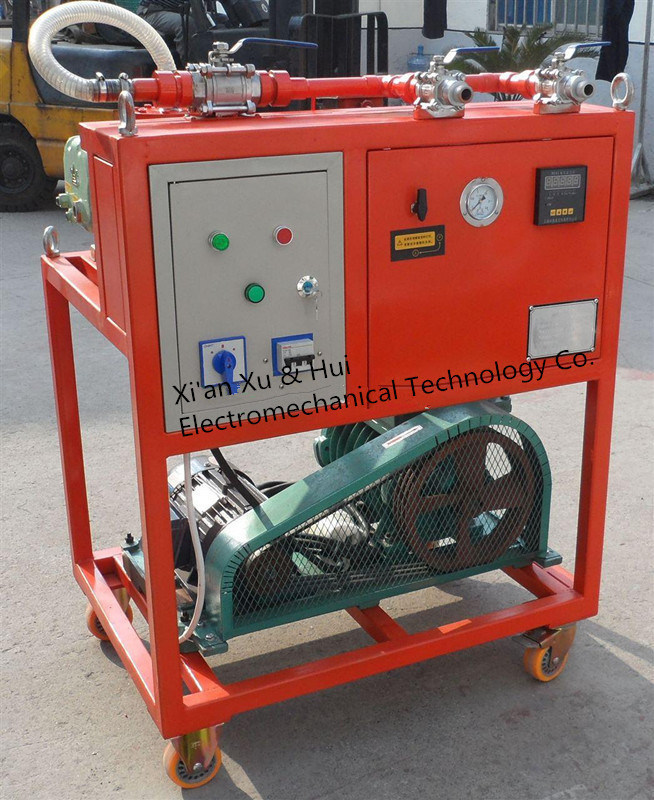

Το XHBQ304 είναι συσκευή εκκένωσης και επαναφόρτισης αερίου SF6 για την εγκατάσταση, την έναρξη λειτουργίας και τις εργασίες επισκευής εξοπλισμού GCBP, GCBT και GIS. Συνδυάζει μια αντλία κενού υποστήριξης δύο σταδίων,ένα μετρητή κενού και ένα συλλογικό βαλβίδας σφαίρας σε ένα σύστημα ψύξης αέρα τύπου σπρώγματος,, έτσι ώστε ένα διαμέρισμα να μπορεί να αντλείται και να ξαναγεμίζεται από το ίδιο σημείο σύνδεσης.
Το ηλεκτρικό σύστημα χρησιμοποιεί τροφοδοσία τριών φάσεων με πέντε καλώδια με αυτόματη επιβεβαίωση φάσης και χειροκίνητη αλλαγή,συν προστασία κατά της απώλειας φάσης και λειτουργία προστασίας κατά της βλάβης ισχύος που εμποδίζει το λάδι να απορροφηθεί πίσω στην αντλία κενού όταν η παροχή μειωθεί.
Η διάταξη αυτή ορίζεται για ομάδες που ανοίγουν διαμερίσματα SF6 και πρέπει να τα επαναφέρουν σε λειτουργία με τη σωστή κατάσταση αερίου.
| Παράμετρος | Αξία |
|---|---|
| Σχήμα | XHBQ304 |
| Τύπος | Με ψύξη αέρα τύπου σπρώξιμου |
| Δυνατότητα άντλησης | 60 m3/h |
| Τελικό κενό (πυροβόλη αντλία) | 10 Pa, που δηλώνεται ως όριο της συσκευής |
| Δύναμη αντλίας προώθησης | 1.5 kW |
| Συνολική ισχύς | ≤ 2,5 kW |
| Ασύρματα | ≤ 60 dB (A) |
| Θερμοκρασία λειτουργίας | -10 °C ∼ 40 °C |
| Παράμετρος | Αξία |
|---|---|
| Ηλεκτρική τροφοδοσία | Τριφογενής πεντασύρματος, 380 V 50 Hz ονομαστικής ισχύος· τάση λειτουργίας 380 V 460 V AC |
| Μέγεθος | 86 × 65 × 91 cm |
| Βάρος | 150 κιλά |
| Συγκρότημα σωλήνων | Υδροφοβικές σωλήνες 5 και 3 μέτρων |
| Σύνδεση αερίου | Σλοτ σύνδεσης DN8 για τη συσκευή επαναφόρτισης SF6 |
| - Όχι, όχι, όχι. | Συστατικό | Προδιαγραφές | Αριθμός |
|---|---|---|---|
| 1 | Αντλία κενού | Ονομαστική ταχύτητα 60 m3/h, εισαγόμενη από τη Γερμανία | 1 |
| 2 | Δίοδος | Επικεφαλής | 1 |
| 3 | Κύλινδρο σφαίρας, σόλενοειδής βαλβίδα (προαιρετική) | 316 Βαλβίδα σφαίρας κενού τύπου Gu | 2 |
| 4 | Σλοτ σύνδεσης | DN8, χρησιμοποιείται για τη σύνδεση της συσκευής επαναφόρτισης αερίου SF6 | 1 |
| 5 | Δίοδος | Επικεφαλής | 1 |
| 6 | Κύλινδρο | 316 Βαλβίδα σφαίρας κενού τύπου Gu | 1 |
| 7 | Μετρητής κενού | Ψηφιακό μετρητή κενού | 1 |
| 8 | Κύλινδρο | 316 Βαλβίδα σφαίρας κενού τύπου Gu | 1 |
| 9 | Συμπλέκτης σύνδεσης | Επικεφαλής | 1 |
| 10 | Πυροσβεστήρα | 5 m / 3 m, υδροφοβικό υλικό | 2 |
| 11 | Συμπλέκτης σύνδεσης | Διαφορετικές διεπαφές ηλεκτρικού εξοπλισμού | 1 |
