Τριφασικό Ρελέ Προστασίας Βαθμονόμησης Δευτερεύον Εργαστήριο Δοκιμής Έγχυσης Ρεύματος

Τριφασικό Ρελέ Προστασίας Βαθμονόμησης Δευτερεύον Εργαστήριο Δοκιμής Έγχυσης Ρεύματος

Λεπτομέρειες προιόντος:
Τόπος καταγωγής: Σιάν, Σάνσι, Κίνα
Μάρκα: XZH TEST
Πιστοποίηση: ISO,CE
Αριθμό μοντέλου: XHJB634
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Σιάν, Σάνσι, Κίνα
Μάρκα:
XZH TEST
Πιστοποίηση:
ISO,CE
Αριθμό μοντέλου:
XHJB634
Μοντέλο αριθ.:
XHJB634
Τρέχουσα παραγωγή:
Μία φάση 3*40A, τρεις φάσεις 120A
προσαρμοσμένος:
προσαρμοσμένος
Πακέτο μεταφορών:
Εξαγωγή ξύλινης θήκης
Εμπορικό σήμα:
Δοκιμή XZH
Προέλευση:
ΚΙΝΑ
Κωδικός HS:
9030899090
Δυνατότητα προσφοράς:
2000pcs/έτος
Προσαρμογή:
Διαθέσιμος
Υπηρεσία μετά την πώληση:
Πιστοποιητικό εγγύησης
Εγγύηση:
12 μήνες
Επισημαίνω:

High Light

Επισημαίνω:

Διατάκτης βαθμονόμησης προστασίας ρελέ 3 φάσεων

,

Συσκευή δοκιμής έγχυσης δευτερεύοντος ρεύματος

,

Δοκιμαστής προστασίας ρελέ με εγγύηση

Trading Information
Ποσότητα παραγγελίας min:
1 μονάδα
Συσκευασία λεπτομέρειες:
ξύλινη θήκη
Χρόνος παράδοσης:
5-8 ημέρες
Όροι πληρωμής:
Τ/Τ
Δυνατότητα προσφοράς:
2000 PCS/έτος
Περιγραφή προϊόντων
XHJB634 · Δευτερεύουσα Έγχυση Ρεύματος
Τριφασικός Ελεγκτής Προστασίας Ρελέ Δευτερεύουσας Έγχυσης Ρεύματος
120 Α παράλληλη έγχυση
10 είσοδοι / 8 έξοδοι
15 kg μονάδα πάγκου

Αυτό το σετ XHJB634 χρησιμοποιείται για δευτερεύουσα έγχυση ρεύματος σε ρελέ και συγκροτήματα προστασίας. Τρία κανάλια ρεύματος παρέχουν 40 Α ανά φάση και με τις φάσεις παράλληλα, η έξοδος φτάνει τα 120 Α για δοκιμές μικρής διάρκειας, όπως έλεγχοι κυκλώματος CT και πηνίου ταξιδιού.

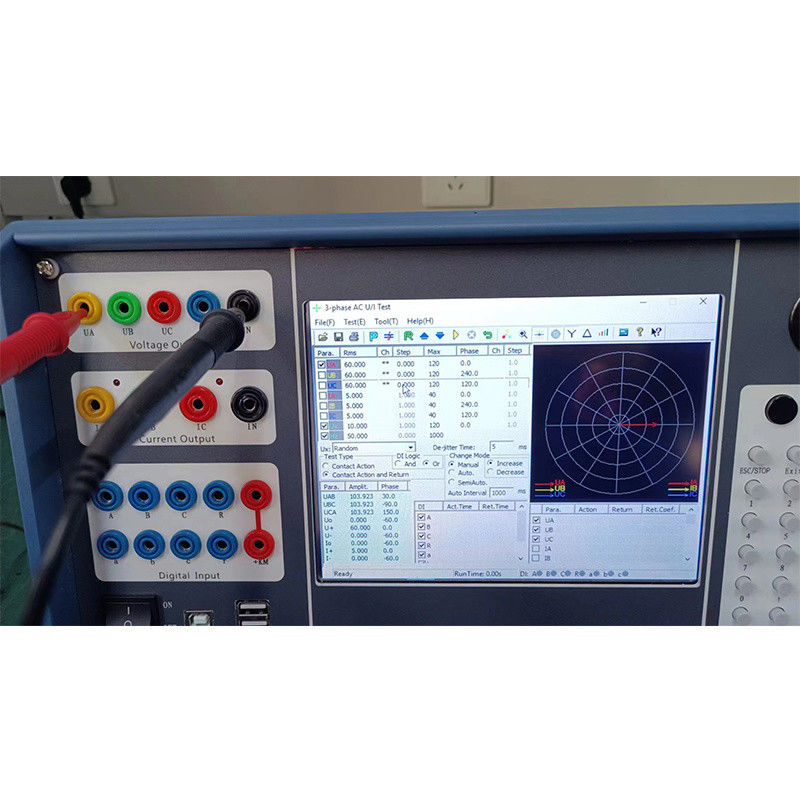

Η μονάδα δοκιμής AC μετρά την τιμή δράσης, την τιμή επιστροφής, τον χρόνο δράσης και τον χρόνο επιστροφής, και υπολογίζει αυτόματα τον παράγοντα επιστροφής. Διατίθενται τρεις τρόποι λειτουργίας — χειροκίνητος, ημιαυτόματος και πλήρως αυτόματος — έτσι ώστε μια επαναλαμβανόμενη ρουτίνα πάγκου να μπορεί να εκτελεστεί σε πλήρως αυτόματη λειτουργία, ενώ ένα πρώτο τεμάχιο ελέγχεται βήμα προς βήμα.

Επισκόπηση Προϊόντος
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Xzh Three 3 Phase Relay Protection Calibrator Secondary Current Injection Test Set Relay Tester
Για ποιον είναι αυτό το σετ

Αυτή η διαμόρφωση επιλέγεται από κατασκευαστές πινάκων και εργοστάσια διακοπτών που εγχέουν ρεύμα σε ολοκληρωμένα συγκροτήματα.

Εργοστάσια διακοπτών και πινάκων ελέγχου που εκτελούν λειτουργική δοκιμή έγχυσης ρεύματος σε κάθε ολοκληρωμένο πίνακα τροφοδοσίας.
Συνεργεία συναρμολόγησης που ελέγχουν κυκλώματα CT, πηνία ταξιδιού και στοιχεία υπερέντασης πριν ο πίνακας φύγει από το εργοστάσιο.
Πάγκοι εισερχόμενου ελέγχου που επαναλαμβάνουν την ίδια δοκιμή σε μια παρτίδα ρελέ και χρειάζονται την καταγραφή του παράγοντα επιστροφής κάθε φορά.
Το συνεχές ρεύμα φάσης είναι 10 Α· υψηλότερα ρεύματα υπόκεινται στο χρονικό όριο του λογισμικού, το οποίο μειώνεται καθώς αυξάνεται το ρεύμα και προορίζεται για την προστασία του ενισχυτή.
Βασικά Χαρακτηριστικά
Δυνατότητα συνεχούς δοκιμής 40 Α ανά φάση και 120 Α με τρεις φάσεις παράλληλα για 10 δευτερόλεπτα, σε ενισχυτή 450 VA / 900 VA.
Τιμή δράσης, τιμή επιστροφής, χρόνος δράσης και χρόνος επιστροφής μετρούμενοι στην ίδια εκτέλεση, με τον παράγοντα επιστροφής να υπολογίζεται αυτόματα.
Χειροκίνητες, ημιαυτόματες και πλήρως αυτόματες λειτουργίες, εναλλασσόμενες κατά την έξοδο, για ελέγχους πρώτου τεμαχίου και ρουτίνες παρτίδων.
Ρύθμιση ανώτατου ορίου ανά φάση, έτσι ώστε μια φάση να μην μπορεί να υπερβεί μια τιμή που θα προκαλούσε ζημιά στο ρελέ υπό δοκιμή.
Διεπαφή οθόνης ισχύος που συγκρίνει την ισχύ εξόδου του ελεγκτή με ένα όργανο πάγκου κατά τη διάρκεια της δοκιμής.
10 ψηφιακές είσοδοι και 8 έξοδοι επαφής ρελέ για κυκλώματα ταξιδιού και σήματος, με ανάλυση χρόνου 0,1 ms.
Εργαλείο υπολογισμού βραχυκυκλώματος που συμπληρώνει τις υπολογισμένες τιμές σφάλματος στη διεπαφή, με παράγοντα αντιστάθμισης μηδενικής ακολουθίας για σφάλματα γείωσης.
Τεχνικές Προδιαγραφές
Διαμόρφωση καναλιούΤυπικό
Ρεύμα AC, ανά φάση0 – 40 Α (rms), ακρίβεια κλάσης 0,2
Ρεύμα AC, 3 φάσεις παράλληλα0 – 120 Α (rms), μέγιστο 10 δευτερόλεπτα
Επιτρεπόμενο συνεχές ρεύμα φάσης10 Α (rms)
Μέγιστη ισχύς ρεύματος φάσης450 VA
Μέγιστη ισχύς παράλληλης 3 φάσεων900 VA
Ρεύμα DC0 – ±10 Α ανά φάση· 0 – ±30 Α με 3 φάσεις παράλληλα· ακρίβεια κλάσης 0,5
Τάση AC0 – 120 V φάση, 0 – 240 V γραμμή· ακρίβεια κλάσης 0,2
Ισχύς τάσης AC80 VA φάση / 100 VA γραμμή
Τάση DC0 – ±160 V φάση, 0 – ±320 V γραμμή· ακρίβεια κλάσης 0,5
Ισχύς τάσης DC70 VA φάση / 140 VA γραμμή
Εύρος θεμελιώδους συχνότητας20 – 1000 Hz
Τάξη αρμονικής2 – 20 για ρεύμα, 1 – 20 για τάση
Ψηφιακή είσοδος / έξοδος10 είσοδοι, 8 έξοδοι επαφής ρελέ
Χωρητικότητα επαφής εξόδουDC 220 V / 0,2 A· AC 220 V / 0,5 A
Μέτρηση χρόνου0,1 ms – 9999 s, ακρίβεια καλύτερη από 0,1 ms
ΠαράμετροςΟνομαστική τιμή
Υπολογιστής ελέγχουΕνσωματωμένος βιομηχανικός υπολογιστής ελέγχου με Windows
ΟθόνηΈγχρωμη οθόνη LCD TFT 6,4 ιντσών, προεπιλεγμένη ανάλυση 800 × 600
Ενσωματωμένες συσκευές εισόδουΠοντίκι Trackball και βελτιστοποιημένο πληκτρολόγιο προσόψεως
ΔιεπαφέςΘύρα επικοινωνίας USB, θύρα περιφερειακών USB, θύρα δικτύου 10-100 M, σειριακή θύρα
Βοηθητική έξοδος DCΕναλλασσόμενη 110 V ή 220 V, ονομαστική 1,5 A, προστατευμένη με ασφάλεια 2 A / 250 V
Τροφοδοσία λειτουργίαςAC 220 V
Διαστάσεις400 × 360 × 160 mm
Βάρος15 kg
Ενότητες Λογισμικού
AC Test με τετραφασική τάση και τριφασικό ρεύμα, εξαφασική τάση, εξαφασικό ρεύμα, δωδεκαφασική έξοδο και μονάδα συνιστωσών ακολουθίας.
DC Test για ρελέ τάσης και ρεύματος DC και για πηνία ρελέ που τροφοδοτούνται από τη βοηθητική έξοδο.
Σειρά Κατάστασης I με έως και εννέα καταστάσεις, καθεμία οριζόμενη ως τετραφασική τάση με τριφασικό ρεύμα ή ως δωδεκαφασική έξοδο.
Υπέρθεση αρμονικών και δοκιμές υψηλής-χαμηλής συχνότητας.
Κατεύθυνση ισχύος και αντίσταση, συγχρονισμός και πλήρης δοκιμή ομάδας I και II.
Προστασία απόστασης και μηδενικής ακολουθίας, με τη μονάδα χαρακτηριστικής αντίστασης.
Διαφορική προστασία και διαφορικές αρμονικές δοκιμές.
Ολοκληρωμένη δοκιμή μικροϋπολογιστικής προστασίας γραμμής 6-35 kV και ανασκόπηση σφαλμάτων για αναπαραγωγή καταγεγραμμένων διαταραχών.
Πριν τη Λειτουργία
Μην απενεργοποιείτε την τροφοδοσία ενώ μια έξοδος είναι ενεργή· η λανθασμένη έξοδος κατά την απενεργοποίηση μπορεί να προκαλέσει λανθασμένη λειτουργία προστασίας.
Μην εισάγετε κατσαβίδια ή άλλα αντικείμενα στις οπές εξαερισμού ή σε οποιαδήποτε υποδοχή εισόδου ή εξόδου και διατηρείτε τις οπές αέρα, τον διακόπτη τροφοδοσίας και το βύσμα ελεύθερα.
Ποτέ μην οδηγείτε εξωτερική τροφοδοσία AC ή DC στις υποδοχές εξόδου τάσης και ρεύματος.
Οι δυαδικές είσοδοι δέχονται ξηρές επαφές και ζωντανές επαφές έως DC 250 V· με ζωντανή επαφή, συνδέστε τον θετικό πόλο στον κοινό ακροδέκτη +KM.
Γειώστε την πρίζα τροφοδοσίας ή την προστατευτική γείωση του ελεγκτή όπου η διαταραχή είναι ισχυρή ή οι απαιτήσεις ασφαλείας είναι υψηλές.
Μην τροποποιείτε ή διαγράφετε τα ενσωματωμένα αρχεία συστήματος των Windows· εάν τα δεδομένα διεπαφής είναι λανθασμένα, διαγράψτε το αρχείο para στον κατάλογο προγράμματος και επανεκκινήστε για να επαναφέρετε τις προεπιλογές.
Συχνές Ερωτήσεις
Ε1.Πόσο ρεύμα χρειάζεται για ελέγχους κυκλώματος CT;
Διατίθεται έως και 120 Α με τις τρεις φάσεις παράλληλα, περιορισμένο σε 10 δευτερόλεπτα ανά εφαρμογή, το οποίο καλύπτει ελέγχους κυκλώματος και αναλογίας CT σε πίνακες διανομής.
Ε2.Μπορεί να εκτελεστεί μια παρτίδα αυτόματα;
Ναι. Η πλήρως αυτόματη λειτουργία εκτελεί τη σάρωση και καταγράφει τα αποτελέσματα, ενώ οι ημιαυτόματες και χειροκίνητες λειτουργίες παραμένουν διαθέσιμες για ελέγχους πρώτου τεμαχίου.
Ε3.Καταγράφεται ο παράγοντας επιστροφής;
Η μονάδα μετρά την τιμή δράσης, την τιμή επιστροφής, τον χρόνο δράσης και τον χρόνο επιστροφής, και υπολογίζει αυτόματα τον παράγοντα επιστροφής από αυτές τις τιμές.
Ε4.Πώς προστατεύω ένα ευαίσθητο ρελέ από υπερένταση;
Ορίστε ένα ανώτατο όριο ανά φάση πριν τη δοκιμή· η έξοδος αυτής της φάσης περιορίζεται στη συνέχεια στην τιμή ορίου καθ' όλη τη διάρκεια της εκτέλεσης.
Ε5.Ποια είναι η ανάλυση χρόνου για στιγμιαία στοιχεία;
0,1 ms έως 9999 s με ακρίβεια καλύτερη από 0,1 ms, η οποία αναλύει στιγμιαία στοιχεία ταξιδιού στην ίδια εγγραφή με καθυστερημένα στάδια.
Έλεγχος διαμόρφωσης
Πείτε μας τους τύπους πινάκων και τα επίπεδα ρεύματος που εγχέετε, και θα επιβεβαιώσουμε τη διάταξη παράλληλης εξόδου και τη ροή εργασίας του πάγκου.
