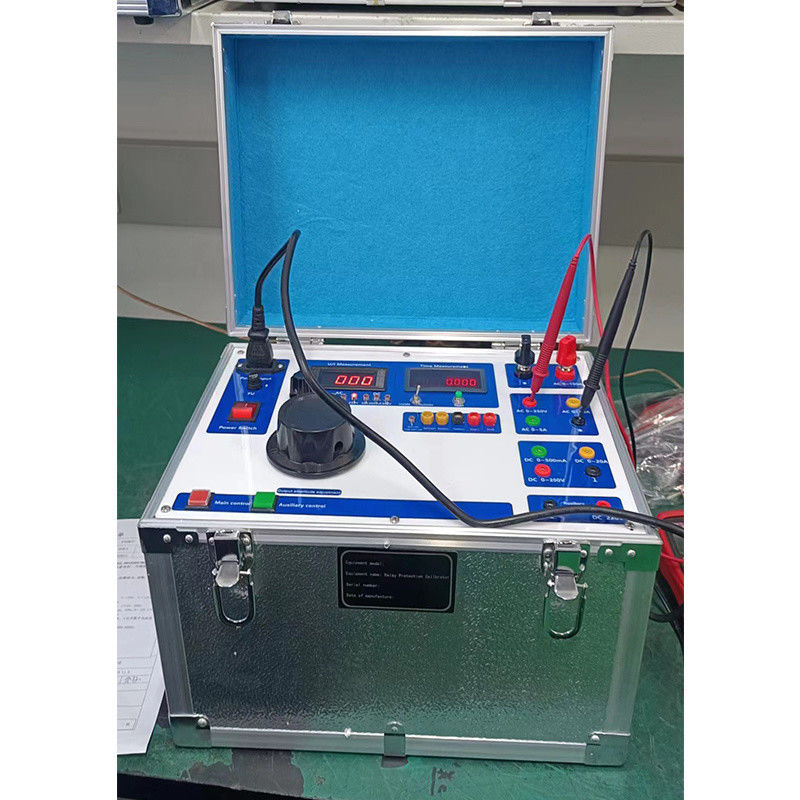

XHJB612 Μονοφασικός ελεγκτής προστασίας ρελέ για ακριβή δοκιμή δευτερεύουσας έγχυσης
Κύριες λειτουργίες
☆Απαιτεί μονοφασική παροχή ρεύματος AC220V, χρησιμοποιώντας όμορφα και κομψά πάνελ PVC
☆Έχει έξοδο mA, η οποία μπορεί να ανταποκριθεί σε δοκιμές πόλωσης, σήματος και άλλων ρελέ
☆Ενσωματωμένος ψηφιακός μετρητής χιλιοστών του δευτερολέπτου με ακροδέκτες μετρητή εκκίνησης και διακοπής
☆Με προτροπές ήχου και φωτός για επαφές δράσης κ.λπ.
☆Ειδικά κατασκευασμένο πλαίσιο από κράμα αλουμινίου υψηλής αντοχής, εύκολο στη μεταφορά και τη μεταφορά
☆Η λειτουργία του πίνακα είναι απλή και εύκολη στον έλεγχο, και η καλωδίωση είναι καθαρή, καθιστώντας τη βολική για επιτόπια εργασία.
| 1 | Τροφοδοτικό | AC220V±10%, 50Hz |
|---|---|---|
| 2 | Κύριο κύκλωμα εξόδου |
Έξοδος AC: Ρεύμα: 0-5A 0-50A 0-150A Τάση: 0-250V συνεχώς ρυθμιζόμενη |
| 3 | Έξοδος DC: Τάση: 0-250V Ρεύμα: 0-20A 0-500mA |
|
| 4 | Μέτρηση χρόνου: 0-99,99S |
|
| 5 | Εύρος μέτρησης |
Τάση: 0~500V 0,5%RD±2d |
| 6 | Ρεύμα: 0~5A 0~50A 0~150A 0,5%RD±2d |
|
| 7 | Εύρος χρόνου μέτρησης: 0,01~99,99S |
Τρόπος χρήσης
1 Επιθεώρηση ή προετοιμασία πριν από τη χρήση
Πριν χρησιμοποιήσετε το όργανο, θα πρέπει να πραγματοποιηθεί μια οπτική επιθεώρηση και το άκρο γείωσης του τριπύρηνου καλωδίου τροφοδοσίας πρέπει να είναι αξιόπιστα γειωμένο. Ενεργοποιήστε το διακόπτη λειτουργίας και, στη συνέχεια, δοκιμάστε την τροφοδοσία του οργάνου. Αυτή τη στιγμή, τα δύο μέτρα θα πρέπει να είναι ενεργοποιημένα και αγγίξτε το διακόπτη κουμπιού "Επιλογή εξόδου" με το χέρι σας. , η ένδειξη κατάστασης εξόδου πρέπει να είναι κανονική από αριστερά προς τα δεξιά.
2 Λειτουργία εξόδου τάσης κύριου κυκλώματος
Επιλέξτε την κατάσταση εξόδου στην περιοχή "AC0-250V", πατήστε τον "διακόπτη ελέγχου εξόδου" του κύριου κυκλώματος στην κάτω αριστερή γωνία του θαλάμου δοκιμής και ρυθμίστε αργά το μεγάλο κουμπί του ρυθμιστή τάσης. Το ζεύγος τάσης/αμπερόμετρων πρέπει να εμφανίζει τάση AC "0~250V". Για έξοδο "DC0~300V", επιλέξτε την κατάσταση εξόδου στην περιοχή "DC0~250V" και η μέθοδος προσαρμογής είναι η ίδια όπως παραπάνω.
3 Λειτουργία εξόδου ρεύματος κύριου κυκλώματος
Επιλέξτε την κατάσταση εξόδου στην περιοχή "AC0~5A", πατήστε τον "διακόπτη ελέγχου εξόδου" του κύριου κυκλώματος και ρυθμίστε αργά το κουμπί του ρυθμιστή τάσης. Αυτή τη στιγμή, η τάση/αμπερόμετρο θα πρέπει να εμφανίζει ρεύμα "0~5A" και άλλες ρυθμίσεις ρεύματος είναι παρόμοιες με αυτήν τη μέθοδο.
4 Παραδείγματα χρήσης:
4.1 Δοκιμή λήψης και απελευθέρωσης ρελέ τάσης
Πρώτα βάλτε το όργανο σε κατάσταση ετοιμότητας, συνδέστε το υπό δοκιμή πηνίο του ρελέ στον αντίστοιχο ακροδέκτη εξόδου τάσης, πατήστε τον διακόπτη "έλεγχος εξόδου κύριου κυκλώματος" και ρυθμίστε αργά το μεγάλο κουμπί για να αυξήσετε σταθερά την τάση εξόδου. Όταν το ρελέ είναι κλειστό, καταγράψτε την τάση κλεισίματος. , στη συνέχεια ρυθμίστε το μεγάλο κουμπί προς την αντίθετη κατεύθυνση μέχρι να απελευθερωθεί το ρελέ και καταγράψτε την τάση αποδέσμευσης. Με βάση αυτό, μπορεί να υπολογιστεί ο συντελεστής επιστροφής του δοκιμασμένου ρελέ. Εάν το υπό δοκιμή ρελέ είναι ρελέ υπέρτασης, προχωρήστε στην αντίθετη κατεύθυνση.
4.2 Έλεγχος τιμής ρύθμισης ρελέ ρεύματος
Αφαιρέστε το υπό δοκιμή ρελέ από τη γραμμή, συνδέστε το στον ακροδέκτη ρεύματος εξόδου του οργάνου, επιλέξτε το κατάλληλο εύρος ρεύματος εξόδου, όπως "0~5A" ή "0~100A", πατήστε το διακόπτη "Output Control" και ρυθμίστε αργά το μέγιστο Γυρίστε το κουμπί στη δράση του ρελέ, παρατηρήστε την τιμή τάσης/αμπερόμετρου και κρίνετε τη δράση του ρελέ.
4.3 Προσδιορισμός χρόνου καθυστέρησης ρελέ χρόνου
Συνδέστε το υπό δοκιμή ρελέ στον ακροδέκτη εξόδου (η τάση λειτουργίας είναι AC ή DC σύμφωνα με τις απαιτήσεις του ρελέ), ρυθμίστε το στην ονομαστική τιμή δράσης και επαναφέρετε μετά από διακοπή ρεύματος. Συνδέστε τις επαφές καθυστέρησης κίνησης και κλεισίματος του υπό δοκιμή ρελέ στους ακροδέκτες II και ⊥, πατήστε τον διακόπτη "έλεγχος εξόδου", το πηνίο του ρελέ θα λάβει την ονομαστική τάση λειτουργίας και θα ξεκινήσει ταυτόχρονα το χρονόμετρο. Μετά το χρόνο καθυστέρησης, το χρονόμετρο θα σταματήσει να μετράει. Αυτή τη στιγμή, το χρονόμετρο Ο αριθμός που εμφανίζεται είναι ο καθυστερημένος χρόνος κλεισίματος του ρελέ χρόνου. Εάν θέλετε να μετρήσετε την καθυστερημένη απελευθέρωση, η αρχή είναι η ίδια όπως πριν και η πραγματική καλωδίωση αντιστρέφεται.
4.4 Δοκιμή ενδιάμεσου ρελέ (με πηνίο συγκράτησης)
Προσδιορίστε τι είδους λειτουργία δράσης (ενέργεια τάσης ή ρεύματος) και τι είδους λειτουργία συγκράτησης (διακράτηση τάσης ή ρεύματος) είναι το υπό δοκιμή ρελέ. Λαμβάνοντας ως παράδειγμα τη διατήρηση της τάσης ενεργοποίησης ρεύματος (ρελέ DC), επιλέξτε το εύρος εξόδου ρεύματος συνεχούς ρεύματος (0~500mA ή 0~5A), πατήστε το διακόπτη "Έλεγχος εξόδου", ρυθμίστε αργά το μεγάλο κουμπί στη δράση του ρελέ και σημειώστε το κινούμενο ρεύμα. Στη συνέχεια, συνδέστε την έξοδο του βοηθητικού κυκλώματος στο άκρο του πηνίου συγκράτησης του ρελέ, ρυθμίστε αργά το μικρό κουμπί στην ονομαστική τιμή του ρελέ, σημειώστε την τιμή της τάσης συγκράτησης και προσδιορίστε την ποιότητα του ρελέ με βάση τη δράση ή τις συνθήκες συγκράτησης.
Εν ολίγοις, εφόσον κατακτάτε τη σχέση μετατροπής μεταξύ των διαφόρων εξόδων αυτού του οργάνου και του οργάνου μέτρησης, μπορείτε να αντλήσετε συμπεράσματα από ένα παράδειγμα και να τα εφαρμόσετε με ευελιξία σύμφωνα με τις ειδικές συνθήκες του ρελέ που δοκιμάζεται. Δεν θα δώσω παραδείγματα ένα προς ένα εδώ.
![]()
Συσκευασία:Ξύλινη θήκη γεμισμένη με αφρό
Αποστολή:αεροπορικώς, θαλάσσης, εξπρές κ.λπ.
Χρόνος αποστολής:7-10 εργάσιμες ημέρες αν είναι σε απόθεμα.
