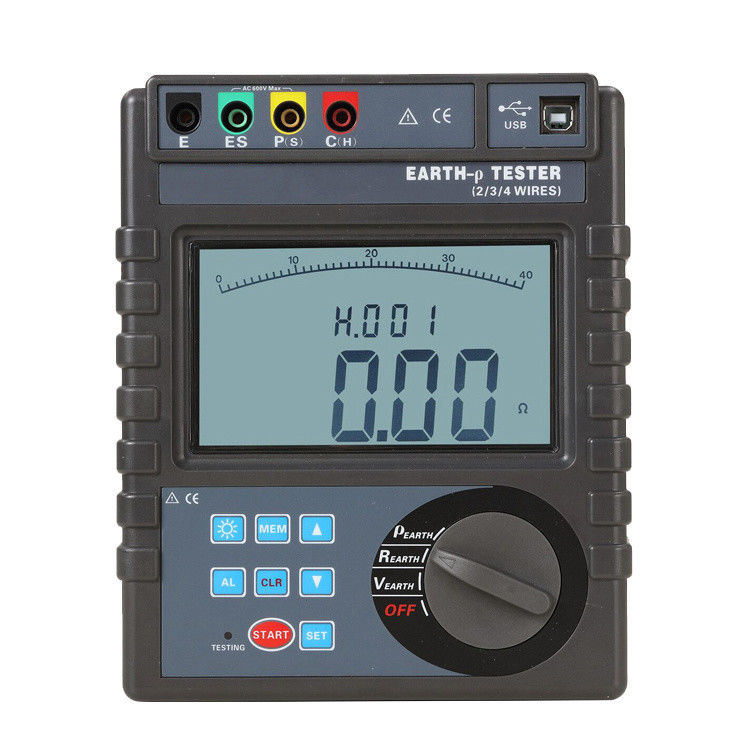

Ο Ψηφιακός Μετρητής Αντίστασης Γείωσης XHDJ705 υιοθετεί την τελευταία ψηφιακή τεχνολογία και τεχνολογία μικροεπεξεργασίας, μέθοδο 3 πόλων ή 2 πόλων για τη μέτρηση της αντίστασης γείωσης.
Ο μετρητής παρέχει επίσης μέτρηση τάσης γείωσης και μέτρηση αντίστασης χαμηλής τιμής. Παρέχεται ελεγχόμενος λευκός φωτισμός οθόνης για σκοτεινές τοποθεσίες και η οθόνη είναι μεγάλη LCD 4 ψηφίων.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Λειτουργία | Μέτρηση αντίστασης γείωσης, μέτρηση τάσης γείωσης, μέτρηση αντίστασης χαμηλής τιμής |
| Τροφοδοσία | DC 9V (6 μπαταρίες αλκαλικές ξηρής τύπου LR14 1.5V, 300 ώρες συνεχούς αναμονής) |
| Οπίσθιος φωτισμός | Ελεγχόμενος φωτισμός λευκής οθόνης, κατάλληλος για σκοτεινά μέρη |
| Μέθοδος μέτρησης | Ακρίβεια μέτρησης τριών καλωδίων, απλή μέτρηση δύο καλωδίων |
| Μέθοδος αντίστασης γείωσης | Μέθοδος αλλαγής πόλων ονομαστικού ρεύματος, ρεύμα μέτρησης 3mA Max, 820Hz |
| Μέθοδος τάσης γείωσης | Διόρθωση μέσης τιμής |
| Έλεγχος αντίστασης καλωδίου | Μέσος όρος, Μέγιστο, Ελάχιστο |
| Οθόνη | Μεγάλη οθόνη LCD 4 ψηφίων, φωτισμός λευκής οθόνης |
| Ένδειξη μέτρησης | Ένδειξη αναβοσβήματος LED κατά τη διάρκεια της μέτρησης, οθόνη αντίστροφης μέτρησης LCD |
| Διαστάσεις | 215 mm × 190 mm × 95 mm |

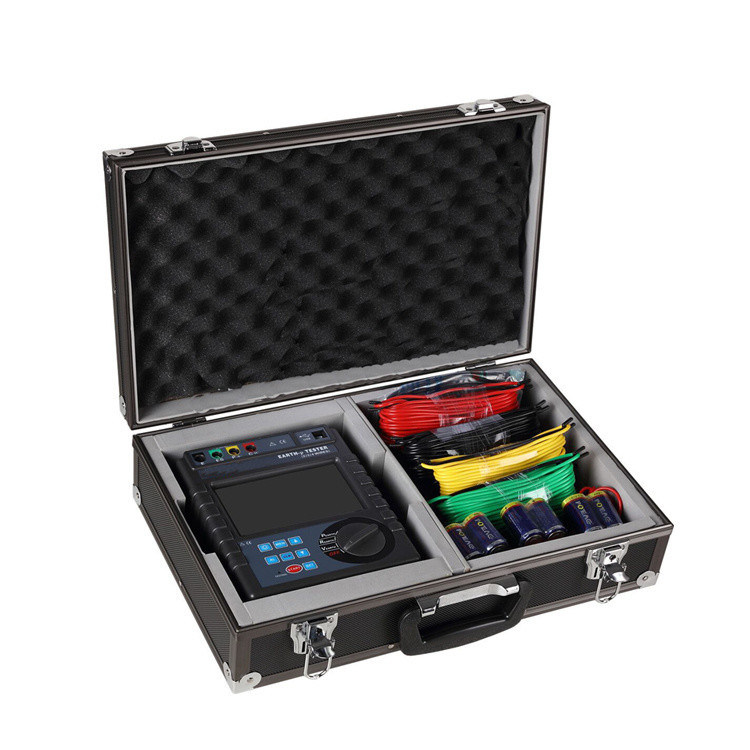

| Καλώδιο δοκιμής | 3 λωρίδες: κόκκινο 20 m, κίτρινο 10 m, πράσινο 5 m το καθένα |
| Απλό καλώδιο δοκιμής | 2 τεμάχια: κόκκινο 1.6 m, πράσινο 1.6 m το καθένα |
| Βοηθητική ράβδος γείωσης | 2 τεμάχια: φ10 mm × 150 mm |
| Ταχύτητα μέτρησης | Τάση προς γείωση: περίπου 3 φορές/δευτερόλεπτο; αντίσταση γείωσης: περίπου 5 δευτερόλεπτα/φορά |
| Αριθμός μετρήσεων | Περισσότερες από 5000 φορές (μετρήστε 10 Ω στην κλίμακα 20 Ω, 1 φορά, σταματήστε για 25 δευτερόλεπτα και μετά δοκιμάστε ξανά) |
| Εύρος τάσης γείωσης | Μέτρηση τάσης προς γείωση: κάτω από AC 600 V |
| Διεπαφή επικοινωνίας | Διεπαφή RS232; παρακολούθηση λογισμικού; τα αποθηκευμένα δεδομένα μπορούν να μεταφορτωθούν σε υπολογιστή, να αποθηκευτούν και να εκτυπωθούν |
| Καλώδιο επικοινωνίας | 1 καλώδιο επικοινωνίας RS232, μήκους 1.5 m |
| Αποθήκευση δεδομένων | 400 ομάδες; το αναβοσβήνον σύμβολο "FULL" υποδεικνύει ότι ο χώρος αποθήκευσης είναι γεμάτος |
| Κράτηση δεδομένων | Εμφάνιση συμβόλου HOLD |
| Πρόσβαση δεδομένων | Εμφάνιση συμβόλου READ |
| Ένδειξη υπερχείλισης | Εμφάνιση συμβόλου OL |
| Λειτουργία συναγερμού | Ηχητικός συναγερμός όταν η μετρούμενη τιμή υπερβαίνει την καθορισμένη τιμή συναγερμού |
| Τάση μπαταρίας | Εμφανίζεται σύμβολο χαμηλής μπαταρίας όταν η τάση της μπαταρίας πέσει περίπου στα 7.8 V |
| Κατανάλωση ενέργειας | Οπίσθιος φωτισμός: 25 mA Max; αναμονή: 25 mA Max (χωρίς οπίσθιο φωτισμό); μέτρηση: 70 mA Max (χωρίς οπίσθιο φωτισμό) |
| Βάρος | Μετρητής: 1443 g (συμπεριλαμβανομένης της μπαταρίας); καλώδιο δοκιμής: 847 g (συμπεριλαμβανομένου του απλού καλωδίου δοκιμής); βοηθητική ράβδος γείωσης: 468 g (2 τεμάχια); τσάντα οργάνου: 915 g |
| Θερμοκρασία και υγρασία λειτουργίας | -10 °C – 40 °C; κάτω από 80 % RH |
| Θερμοκρασία και υγρασία αποθήκευσης | -20 °C – 60 °C; κάτω από 70 % RH |
| Προστασία υπερφόρτωσης | Μέτρηση αντίστασης γείωσης: AC 280 V / 3 δευτερόλεπτα μεταξύ των θυρών E-P και E-C |
| Αντίσταση μόνωσης | 10 MΩ ή περισσότερο (500 V μεταξύ κυκλώματος και περιβλήματος) |
| Αντοχή σε τάση | AC 3700 V/rms (μεταξύ κυκλώματος και περιβλήματος) |
