Δοκιμαστής προστασίας ρελέ
>
Δοκιμαστής Προστασίας Ρελέ 6 Φάσεων 0-30A Οθόνη LCD Κιτ Δοκιμής Ρελέ Δοκιμαστής Ρελέ Δευτερεύουσας Έγχυσης

Δοκιμαστής Προστασίας Ρελέ 6 Φάσεων 0-30A Οθόνη LCD Κιτ Δοκιμής Ρελέ Δοκιμαστής Ρελέ Δευτερεύουσας Έγχυσης

Λεπτομέρειες προιόντος:
Τόπος καταγωγής: Σιάν, Σάνσι, Κίνα
Μάρκα: XZH TEST
Πιστοποίηση: ISO
Αριθμό μοντέλου: XHJB666
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Σιάν, Σάνσι, Κίνα
Μάρκα:
XZH TEST
Πιστοποίηση:
ISO
Αριθμό μοντέλου:
XHJB666
Μοντέλο ΑΡΙΘ.:
XHJB666
Τρέχουσα έξοδος:
0-30A
Οθόνη LCD:
Με οθόνη LCD
Προσαρμοσμένο:
Προσαρμοσμένο
Πακέτο μεταφοράς:
Ξύλινη Θήκη Γεμάτη Φόμα
Εμπορικό σήμα:
Δοκιμή XZH
Προέλευση:
Κίνα
Δυνατότητα προσφοράς:
2000 ΤΕΜ/Έτος
Προσαρμογή:
Διαθέσιμος
Εξυπηρέτηση μετά την πώληση:
Πιστοποιητικό εγγύησης
Εγγύηση:
12 Μήνες
Επισημαίνω:

High Light

Επισημαίνω:

Δοκιμαστής προστασίας ρελέ 6 φάσεων

,

Τεστ δοκιμής δευτερογενούς αναμεταδότης ένεσης

,

Ελεγκτής προστασίας ηλεκτρονόμων μικροϋπολογιστών

Trading Information
Ποσότητα παραγγελίας min:
1 μονάδα
Συσκευασία λεπτομέρειες:
ξύλινη θήκη
Χρόνος παράδοσης:
5-8 ημέρες
Όροι πληρωμής:
Τ/Τ
Δυνατότητα προσφοράς:
2000 PCS/έτος
Περιγραφή προϊόντων

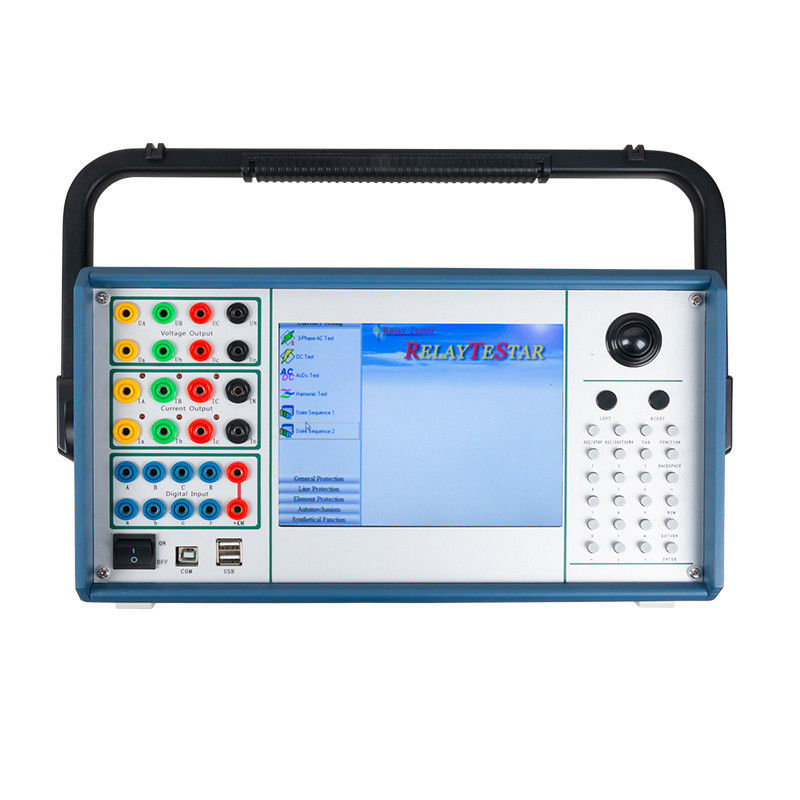

XHJB666 Microcomputer Relay Protection Tester — ένα σετ δοκιμών ρελέ έγχυσης δευτερογενούς τάσης 6 φάσεων με 6 κανάλια εξόδου τάσης και 6 ρεύματος, 0–30 A ανά φάση, ακρίβεια εξόδου κλάσης 0.2 και έγχρωμη οθόνη TFT 8,4 ιντσών. Αρθρωτός γραμμικός ενισχυτής ισχύος και βαθμίδα εξόδου ελεγχόμενη από DSP, κατασκευασμένο για επαλήθευση ρελέ προστασίας, θέση σε λειτουργία πινάκων και περιοδική βαθμονόμηση σε υποσταθμούς, σταθμούς παραγωγής ενέργειας και εργαστήρια δοκιμών ρελέ.

Τυπικές Εφαρμογές
  1. Θέση σε λειτουργία υποσταθμού — δοκιμή έγχυσης δευτερογενούς τάσης προστασίας υπερέντασης, απόστασης, διαφορικής, κατευθυντικής και συχνότητας πριν από την τροφοδοσία, με αναπαραγωγή σφαλμάτων και μέτρηση χρόνου απόζευξης.
  2. Κατασκευή πινάκων προστασίας και εργοστασιακή δοκιμή αποδοχής — τακτική επαλήθευση καλωδίωσης πίνακα, κυκλωμάτων CT και VT και λογικής απόζευξης ή αλληλοσύνδεσης χρησιμοποιώντας 10 δυαδικές εισόδους και 8 δυαδικές εξόδους.
  3. Συντήρηση και ανακαίνιση σταθμών παραγωγής ενέργειας — περιοδική βαθμονόμηση προστασίας γεννήτριας, μετασχηματιστή, ζυγού και κινητήρα κατά τη διάρκεια παραθύρων διακοπής μονάδας.
  4. Εργαστήρια δοκιμών ρελέ και επιθεώρηση τρίτων — αυτοματοποιημένες ρουτίνες δοκιμών, εμφάνιση διαγράμματος διανυσμάτων και εκτύπωση αναφοράς δοκιμής στην οθόνη για επαληθεύσιμα αρχεία βαθμονόμησης.
Βασικά Χαρακτηριστικά
  1. Έξοδοι τάσης 6 φάσεων και ρεύματος 6 φάσεων, διαμορφώσιμες σε συμβατική λειτουργία 4 τάσεων 3 ρευμάτων, λειτουργία 6 τάσεων, λειτουργία 6 ρευμάτων και λειτουργία εξόδου 12 καναλιών — ένα όργανο καλύπτει τόσο συμβατικές όσο και ρελέ 6 φάσεων.
  2. Ο αρθρωτός γραμμικός ενισχυτής ισχύος αντικαθιστά τον ενισχυτή μεταγωγής για χαμηλότερη παραμόρφωση εξόδου και σταθερό κυματομορφόγραμμα υπό επαγωγικό φορτίο.
  3. Βαθμίδα εξόδου ελεγχόμενη από DSP: γρήγορη απόκριση, ελεγχόμενο εύρος ζώνης μετάδοσης και μετατροπή DA υψηλής ανάλυσης.
  4. Ενσωματωμένος βιομηχανικός υπολογιστής ελέγχου με έγχρωμη οθόνη TFT LCD 8,4 ιντσών υψηλής ανάλυσης — διαγράμματα διανυσμάτων, αναπαραγωγή σφαλμάτων, αποθήκευση δεδομένων δοκιμής σε πραγματικό χρόνο και εκτύπωση αναφοράς στην οθόνη χωρίς εξωτερικό υπολογιστή.
  5. Ανεξάρτητη ρυθμιζόμενη βοηθητική έξοδος DC 110 V και 220 V για τροφοδοσία πηνίων ρελέ και κυκλωμάτων DC πίνακα επί τόπου.
  6. 10 δυαδικές εισόδους και 8 δυαδικές εξόδους. Οι είσοδοι δέχονται επαφές χωρίς δυναμικό ή επαφές δυναμικού 0–250 V με αυτόματη αναγνώριση.
  7. Αυτοματοποιημένες ενότητες λογισμικού δοκιμών για σάρωση ρυθμίσεων και επαλήθευση προστασίας, με διαθέσιμη δοκιμή συγχρονισμού GPS ως προαιρετική δυνατότητα.
  8. Ολοκληρωμένη δομή απαγωγής θερμότητας, πλήρης προστασία υλικού, ομαλή εκκίνηση ισχύος, αυτοδιάγνωση σφαλμάτων λογισμικού και λειτουργία ασφάλισης εξόδου.
Τεχνικές Προδιαγραφές
Έξοδος ρεύματος (ανά φάση)0–30 A, κλάση ακρίβειας 0.2
Έξοδος ρεύματος παράλληλης 6 φάσεων0–180 A
Διάρκεια εξόδου0–5 A συνεχώς; 5–10 A ≥ 45 s; 10–20 A ≥ 5 s
Μέγιστη ισχύς εξόδου ανά φάση ρεύματος250 VA
Έξοδος τάσης AC6 × 120 V (μονοφασική)
Ισχύς εξόδου τάσης AC≥ 60 VA ανά φάση
Ρεύμα DC± 5 A ανά φάση, ισχύς ≥ 100 VA
Τάση DC± 150 V ανά φάση, ισχύς ≥ 100 VA
Εύρος συχνότητας1–1000 Hz, ανάλυση συχνότητας 1 mHz
Τάξη αρμονικής2η – 20η
Δυαδικές είσοδοι10 κανάλια, χωρίς δυναμικό ή επαφές δυναμικού 0–250 V, αυτόματη αναγνώριση
Δυαδικές έξοδοι8 κανάλια
ΟθόνηΈγχρωμη οθόνη TFT LCD 8,4 ιντσών υψηλής ανάλυσης με ενσωματωμένο βιομηχανικό υπολογιστή
Βοηθητική παροχή DCΑνεξάρτητη ρυθμιζόμενη 110 V και 220 V
Τροφοδοτικό220 V ± 10 τοις εκατό, 50 Hz ± 10 τοις εκατό
Σημειώσεις ακρίβειας και εξόδου

Η κλάση ακρίβειας εξόδου 0.2 αναφέρεται στα κανάλια εξόδου ρεύματος και τάσης του ελεγκτή. Στην επαλήθευση ρελέ προστασίας, η αποτελεσματική ακρίβεια μιας δοκιμής εξαρτάται από τον πλήρη βρόχο, συμπεριλαμβανομένης της εξόδου του ελεγκτή, των καλωδίων δοκιμής, του φορτίου του ρελέ και της αναφοράς μέτρησης, επομένως η βαθμολογία της κλάσης πρέπει πάντα να διαβάζεται μαζί με το εύρος φορτίου κάθε καναλιού.

Τα κανάλια ρεύματος έχουν ονομαστική τιμή 0–30 A ανά φάση συνεχώς έως 5 A, με παράλληλη έξοδο 6 φάσεων που φτάνει τα 0–180 A. Η συχνότητα είναι ρυθμιζόμενη από 1 Hz έως 1000 Hz σε βήματα 1 mHz και το αρμονικό περιεχόμενο μπορεί να επιβληθεί από την 2η έως την 20η τάξη για δοκιμές περιορισμού και μπλοκαρίσματος αρμονικών.

Γκαλερί Προϊόντων
Συσκευασία και Παράδοση

Ξύλινη θήκη γεμάτη με αφρόΕλάχιστη παραγγελία 1 μονάδαΠαράδοση 5–8 ημέρεςΠληρωμή T/TΕγγύηση 12 μήνεςΔυνατότητα παροχής 2000 τεμάχια ετησίως

Κάθε μονάδα συσκευάζεται σε ξύλινη θήκη γεμάτη με αφρό για εξαγωγική διακίνηση και παραδίδεται με πιστοποιητικό εγγύησης. Η προσαρμογή της διαμόρφωσης εξόδου, της επωνυμίας και της γλώσσας του πίνακα είναι διαθέσιμη κατόπιν αιτήματος. Ο ελεγκτής παράγεται υπό σύστημα ποιότητας πιστοποιημένο κατά ISO και οι απαιτήσεις δοκιμών για οικογένειες ρελέ IEC θα πρέπει να επιβεβαιώνονται μαζί μας πριν από την παραγγελία, ώστε να αναφέρεται η σωστή διαμόρφωση.

Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ ενός σετ δοκιμών ρελέ 6 φάσεων και 3 φάσεων

Ένα σετ 3 φάσεων καλύπτει τα περισσότερα ρελέ προστασίας διανομής και βιομηχανικής χρήσης. Ένα σετ 6 φάσεων προσθέτει μια δεύτερη τριφασική ομάδα, έτσι ώστε να μπορούν να οδηγηθούν και τα δύο άκρα ενός ρελέ διαφορικού γραμμής, να δοκιμαστούν σχήματα τάσης 6 φάσεων και να είναι διαθέσιμα 12 κανάλια από ένα όργανο. Το XHJB666 μπορεί επίσης να μεταβληθεί σε λειτουργία 4 τάσεων 3 ρευμάτων όταν επαρκεί μια συμβατική διαμόρφωση.

Μπορεί αυτός ο ελεγκτής να χρησιμοποιηθεί σε ψηφιακά ρελέ υποσταθμών με IEC 61850 GOOSE και SV

Το XHJB666 είναι ένας ελεγκτής δευτερογενούς έγχυσης με 6 κανάλια τάσης και 6 ρεύματος συν δυαδικές εισόδους και εξόδους. Για δοκιμές βάσει GOOSE και δειγματοληπτικών τιμών, παρακαλούμε στείλτε μας τη λίστα των ρελέ σας, ώστε να επιβεβαιωθεί η απαιτούμενη διαμόρφωση πριν από την παραγγελία.

Ποια είναι η ελάχιστη ποσότητα παραγγελίας και ο χρόνος παράδοσης

Η ελάχιστη ποσότητα παραγγελίας είναι 1 μονάδα. Ο τυπικός χρόνος παράδοσης είναι 5–8 ημέρες και οι όροι πληρωμής είναι T/T. Η δυνατότητα παροχής είναι 2000 τεμάχια ετησίως.

Είναι διαθέσιμη η προσαρμογή

Ναι. Η διαμόρφωση εξόδου, η επωνυμία, η γλώσσα του πίνακα και η συσκευασία μπορούν να προσαρμοστούν. Στείλτε μας τη λίστα των απαιτήσεων δοκιμών σας και θα επιβεβαιωθεί η διαμόρφωση και ο χρόνος παράδοσης.
