Δοκιμαστής προστασίας ρελέ
>
Μικροϋπολογιστής Τριφασικό Ρελέ Προστασίας Δοκιμαστής XHJB634 Ψηφιακή Βαθμονόμηση

Μικροϋπολογιστής Τριφασικό Ρελέ Προστασίας Δοκιμαστής XHJB634 Ψηφιακή Βαθμονόμηση

Λεπτομέρειες προιόντος:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: XZH TEST
Πιστοποίηση: ISO,CE
Αριθμό μοντέλου: XHJB634
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
XZH TEST
Πιστοποίηση:
ISO,CE
Αριθμό μοντέλου:
XHJB634
Μοντέλο αριθ.:
XHJB634
Οθόνη LCD:
Με οθόνη LCD
προσαρμοσμένος:
προσαρμοσμένος
Πακέτο μεταφορών:
Εξαγωγές ξύλινης θήκης
Εμπορικό σήμα:
Δοκιμή XZH
Προέλευση:
ΚΙΝΑ
Δυνατότητα προσφοράς:
2000pcs/έτος
Προσαρμογή:
Διαθέσιμος
Υπηρεσία μετά την πώληση:
Πιστοποιητικό εγγύησης
Εγγύηση:
12 μήνες
Επισημαίνω:

High Light

Επισημαίνω:

Τριφασικός ελεγκτής προστασίας ρελέ

,

Δοκιμαστής προστασίας ψηφιακού ρελέ

,

Δοκιμαστής αναμετάδοσης μικρουπολογιστών με εγγύηση

Trading Information
Ποσότητα παραγγελίας min:
1 μονάδα
Συσκευασία λεπτομέρειες:
ξύλινη θήκη
Χρόνος παράδοσης:
5-8 ημέρες
Όροι πληρωμής:
Τ/Τ
Δυνατότητα προσφοράς:
2000 PCS/έτος
Περιγραφή προϊόντων
XHJB634 · ΤΕΣΤΕΡΙΣΤΑΣ Διατήρησης Φυτομηχανών
Μικρουπολογιστής Τριφάδικος δοκιμαστής προστασίας ρελέ XHJB634 Ψηφιακή βαθμονόμηση
Ακολουθίες εννέα καταστάσεων
Μονάδα εξέτασης σφαλμάτων
Ενσωματωμένος υπολογιστής, 15 kg

Η διαμόρφωση αυτή XHJB634 χρησιμοποιείται όταν το ηλεκτρικό τμήμα ενός εργοστασίου διατηρεί την προστασία του αντί να καλεί έναν εργολάβο.,σειρά καταστάσεων, αρμονική επιθέτηση, κατεύθυνση ισχύος και παρεμπόδιση, συγχρονισμός, δοκιμές πλήρους ομάδας, απόσταση και μηδενική ακολουθία, διαφορικό, προστασία γραμμών 6·35 kV και εξέταση σφαλμάτων.

Η σειρά καταστάσεων I επιτρέπει έως εννέα καταστάσεις ανά δοκιμή, η καθεμία από τις οποίες ορίζεται ως τετραφασική τάση με τριφασικό ρεύμα ή ως δώδεκαφασική έξοδος,η οποία είναι η δομή που χρησιμοποιείται για τη μεταφορά υπηρεσίας σταθμού και τις επαναλαμβανόμενες ακολουθίες επανακλεισίματος.

Προβολή προϊόντος

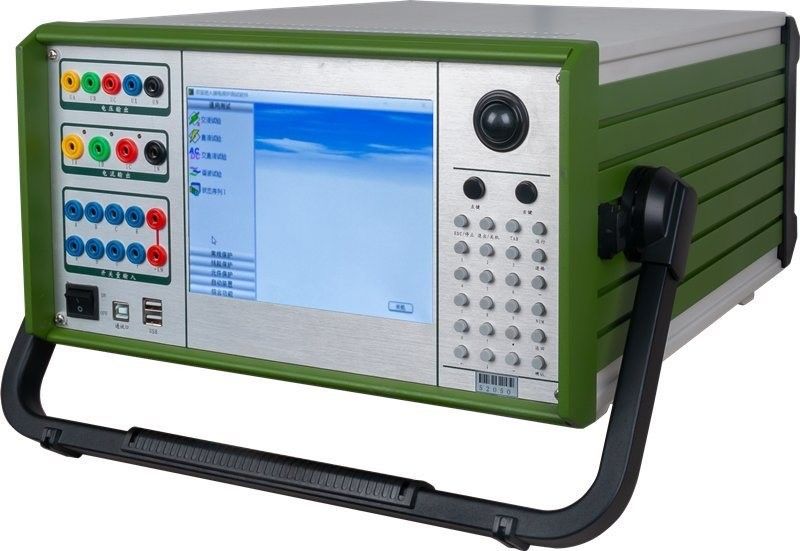

Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Xzh Test Microcomputer Three Phase Relay Protection Tester 4u3I Digital Relay Tester
Για ποιον είναι αυτό το σετ;

Η διαμόρφωση αυτή προορίζεται για εσωτερικά τμήματα ηλεκτρικής συντήρησης σε μονάδες παραγωγής και μεγάλες βιομηχανικές εγκαταστάσεις.

Ηλεκτρολογικά εργαστήρια σταθμών παραγωγής ηλεκτρικής ενέργειας που επανεξετάζουν την προστασία της υπηρεσίας γεννήτριας, μετασχηματιστή και σταθμού κατά τις προγραμματισμένες διακοπές.
Βιομηχανικές εγκαταστάσεις με διανομή 6·35 kV και τους δικούς τους αναμεταδιδαστές προστασίας, όπου η μοναδική ευκαιρία δοκιμής είναι ένα παράθυρο διακοπής λειτουργίας.
Ομάδες συντήρησης που πρέπει να διερευνήσουν μια λειτουργία προστασίας μετά το συμβάν και να αναπαράγουν την καταγεγραμμένη διαταραχή μέσω του ρελέ.
Ο δοκιμαστής αναπαράγει τις ανάλογες ποσότητες· οι ρυθμίσεις και οι χρονικές καθυστερήσεις πρέπει να προέρχονται από το εγκεκριμένο φύλλο ρυθμίσεων προστασίας για την εγκατάσταση.
Βασικά χαρακτηριστικά
Πλήρης μονάδα σε ένα όργανο 15 kg, συμπεριλαμβανομένων των διαφορικών, των αποστάσεων και της μηδενικής ακολουθίας, της πλήρους ομαδικής δοκιμής και της αναθεώρησης σφαλμάτων.
Η σειρά καταστάσεων I με έως εννέα καταστάσεις, η καθεμία από τις οποίες μπορεί να παράγει τετραφασική τάση με τριφασικό ρεύμα ή δώδεκαφασικές ποσότητες.
Το ρεύμα εναλλασσόμενου ρεύματος 40 A ανά φάση, 120 A παράλληλα και η τάση εναλλασσόμενου ρεύματος 120 V ανά φάση με ακρίβεια τάξης 0,2
Ενσωματωμένος βιομηχανικός υπολογιστής, 6,4 ιντσών οθόνη TFT, trackball και πληκτρολόγιο, έτσι δεν χρειάζεται λάπτοπ στο δωμάτιο ανταλλαγής.
10 ψηφιακές εισόδους και 8 εξόδους επαφής με ρελέ για κυκλώματα εκκίνησης, επανακλειδώματος και διασύνδεσης, με ανάλυση χρόνου 0,1 ms.
Μονάδα αξιολόγησης σφαλμάτων για την αναπαραγωγή καταγεγραμμένων συνθηκών σφάλματος μέσω της προστασίας μετά από ένα ταξίδι.
Αρχεία παραμέτρων ανά ενότητα, λειτουργίες επιστροφής και εκτυπώσιμες εκθέσεις για το αρχείο συντήρησης.
Τεχνικές προδιαγραφές
Διαμόρφωση καναλιούΤύπος
ρεύμα εναλλασσόμενου ρεύματος ανά φάση0 40 A (rms), ακρίβεια 0.2 κλάσης
Τροχιά εναλλασσόμενου ρεύματος, 3 φάσεις παράλληλα0 ¢ 120 A (rms), μέγιστο 10 s
Επιτρεπόμενο συνεχές ρεύμα φάσης10 A (rms)
Μέγιστη ισχύς ρεύματος φάσης450 VA
Μέγιστη ισχύς παράλληλης 3-φασικής λειτουργίας900 VA
Συνεχές ρεύμα0 ± 10 A ανά φάση· 0 ± 30 A με 3 φάσεις παράλληλα· ακρίβεια τάξης 0,5.
Τροποποιημένη τάσηΦάση 120 V, γραμμή 240 V, κλάση ακρίβειας 0,2
Δύναμη μεταβλητής τάσηςΦάση 80 VA / γραμμή 100 VA
Συνεχή τάσηΦάση 0 ± 160 V, γραμμή 0 ± 320 V· ακρίβεια τάξης 0,5.
Δύναμη συνεχούς τάσηςΦάση 70 VA / γραμμή 140 VA
Βασικό εύρος συχνοτήτων20 ̇ 1000 Hz
Αρμονική τάξη2 20 για ρεύμα, 1 20 για τάση
Ψηφιακή είσοδος / έξοδος10 εισροές, 8 εξόδους επαφής με ρελέ
Δυνατότητα επαφής εξόδουΣυνεχή 220 V / 0,2 A· εναλλακτική 220 V / 0,5 A
Μέτρηση χρόνου0.1 ms 9999 s, ακρίβεια καλύτερη από 0,1 ms
ΠαράμετροςΑξιολόγηση
Υπολογιστής ελέγχουΕνσωματωμένος υπολογιστής βιομηχανικού ελέγχου με λειτουργία Windows
Εμφάνιση6.4 ίντσες TFT αληθινά έγχρωμη οθόνη LCD, 800 × 600 προεπιλεγμένη ανάλυση
Ενσωματωμένες συσκευές εισόδουΤρακμπολ ποντίκι και βελτιστοποιημένο πληκτρολόγιο.
ΔιασύνδεσηΠορτ USB επικοινωνίας, πορτ USB περιφερειακών συσκευών, πορτ δικτύου 10-100 M, σειριακή πύλη
Βοηθητική έξοδος συνεχούς ρεύματος110 V ή 220 V διακόπτης, με ονομαστική ισχύ 1,5 A, προστατευόμενο από ασφάλεια 2 A / 250 V
Ενεργειακή προμήθειαΕναλλακτικός ρεύμα 220 V
Μέγεθος400 × 360 × 160 mm
Βάρος15 κιλά
Λογισμικές ενότητες
Δοκιμή εναλλασσόμενου ρεύματος με τετραφασική τάση και τριφασικό ρεύμα, έξιφασική τάση, έξιφασικό ρεύμα, δώδεκαφασική έξοδο και μονάδα συστατικών ακολουθίας.
Δοκιμή συνεχούς ρεύματος για ρελέα συνεχούς τάσης και ρεύματος και για κυλίνδρους ρελέα που τροφοδοτούνται από την βοηθητική έξοδο.
Η σειρά καταστάσεων I με έως εννέα καταστάσεις, η καθεμία από τις οποίες ορίζεται ως τετραφασική τάση με τριφασικό ρεύμα ή ως δώδεκαφασική έξοδος.
Δοκιμές αρμονικής υπερσύστασης και υψηλής χαμηλής συχνότητας.
Κατεύθυνση ισχύος και αντίσταση, συγχρονισμός και δοκιμή πλήρους ομάδας I και II.
Προστασία απόσταση και μηδενικής ακολουθίας, με τη μονάδα χαρακτηριστικών αντίστασης.
Δοκιμές διαφορικής προστασίας και διαφορικών αρμονικών.
Πλήρης δοκιμή προστασίας γραμμής μικρουπολογιστή 6·35 kV και αναθεώρηση σφαλμάτων για την αναπαραγωγή καταγεγραμμένων διαταραχών.
Πριν Κάνετε Χειρουργική επέμβαση
Μην απενεργοποιείτε την παροχή ηλεκτρικής ενέργειας ενώ η έξοδος είναι ενεργή· η εσφαλμένη έξοδος κατά την απενεργοποίηση μπορεί να προκαλέσει εσφαλμένη λειτουργία προστασίας.
Μην τοποθετείτε κατσαβίδια ή άλλα αντικείμενα στις τρύπες εξαερισμού ή σε οποιαδήποτε πρίζα εισόδου ή εξόδου και κρατήστε τις τρύπες αέρα, τον διακόπτη ρεύματος και την πρίζα ανοιχτά.
Ποτέ μην οδηγείτε εξωτερική ισχύ εναλλασσόμενου ή συνεχούς ρεύματος στις πρίζες εξόδου τάσης και ρεύματος.
Οι δυαδικές εισόδους δέχονται στεγνές επαφές και επαφές ζωντανής τάσης έως DC 250 V. Με ζωντανή επαφή, συνδέστε τον θετικό πόλο στο κοινό τερματικό +KM.
Γεωργίαση της πρίζας τροφοδοσίας ή της προστατευτικής γης του δοκιμαστή όταν οι διαταραχές είναι μεγάλες ή οι απαιτήσεις ασφάλειας είναι υψηλές.
Μην αλλάζετε ή διαγράφετε τα ενσωματωμένα αρχεία συστήματος Windows. Εάν τα δεδομένα της διεπαφής είναι λάθος, διαγράψτε το αρχείο παραδείγματος στον κατάλογο προγραμμάτων και επανεκκινήστε για να αποκαταστήσετε τις προεπιλεγμένες ρυθμίσεις.
Συχνές Ερωτήσεις
Το Q1.Μπορεί να δοκιμαστεί μια ακολουθία μεταφοράς υπηρεσίας σταθμού;
Η σειρά καταστάσεων I επιτρέπει μέχρι εννέα καταστάσεις ανά δοκιμή και κάθε κατάσταση μπορεί να οριστεί με τη δική της τάση και ισχύ.
Το Κ2.Πώς διεξάγεται η έρευνα μιας επιχείρησης προστασίας;
Η ενότητα αναθεώρησης σφαλμάτων αναπαριστά καταγεγραμμένες συνθήκες σφάλματος μέσω της προστασίας, έτσι ώστε η ακολουθία λειτουργίας να μπορεί να συγκριθεί με το ημερολόγιο γεγονότων.
Τρίτο.Χρειάζεται το όργανο έναν εξωτερικό υπολογιστή στο δωμάτιο ανταλλαγής;
Ο βιομηχανικός υπολογιστής ελέγχου, οθόνη 6,4 ιντσών, τράκμπολ και πληκτρολόγιο είναι ενσωματωμένα στην θήκη.
Το τετράγωνο.Ποια δυναμικότητα επαφής είναι διαθέσιμη για τις δοκιμές του προγράμματος;
Δέκα ψηφιακές εισόδους και οκτώ εξόδους επαφής με ρελέ, με δυναμικό επαφής DC 220 V / 0,2 A ή AC 220 V / 0,5 A.
Κου5.Πώς μετακινείται το όργανο μεταξύ των περιοχών των φυτών;
Ζυγίζει 15 kg και έχει διαστάσεις 400 × 360 × 160 mm και μπορεί να τοποθετηθεί όρθια ή να κλίνει πάνω στο στήριγμα υποστήριξής του.
Έλεγχος διαμόρφωσης
Πες μας τα επίπεδα τάσης του εργοστασίου και ποιες λειτουργίες προστασίας διατηρεί το τμήμα σου, και θα επιβεβαιώσουμε την ρύθμιση της μονάδας για την ρουτίνα διακοπής.
