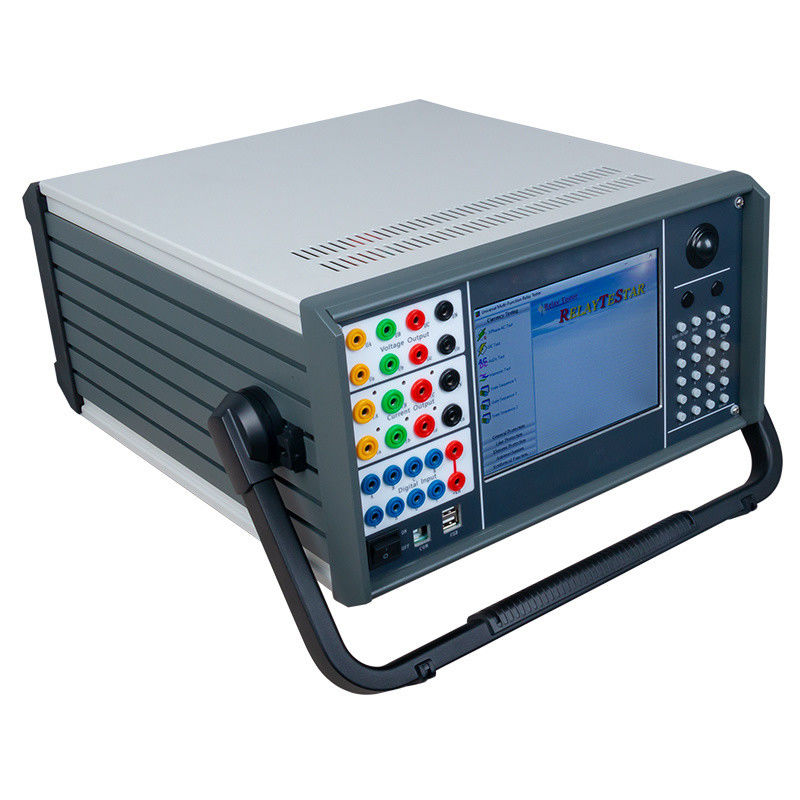

Το XHJB666 περιλαμβάνει μια ολοκληρωμένη μονάδα δοκιμής για μικροεπεξεργαστική προστασία γραμμής 6–35 kV, η οποία είναι η μονάδα που χρησιμοποιείται συχνότερα κατά την θέση σε λειτουργία γραμμών διανομής. Παρέχονται δοκιμές συγχρονισμού, υπέρθεσης αρμονικών και υψηλής-χαμηλής συχνότητας παράλληλα με αυτήν, και ο πίσω πίνακας φέρει ανεξάρτητο τροφοδοτικό DC για κυκλώματα προστασίας όπου δεν υπάρχει διαθέσιμη μπαταρία σταθμού.
Η μονάδα ελέγχεται από φορητό υπολογιστή μέσω USB και είναι κατασκευασμένη για μεταφορά: συμπαγές περίβλημα, γραμμικός ενισχυτής με θερμικό περιθώριο και προστασία που μπλοκάρει την έξοδο σε υπερθέρμανση, υπερχείλιση, υπέρταση ή βραχυκύκλωμα.
Αυτή η διαμόρφωση χρησιμοποιείται από ομάδες που θέτουν σε λειτουργία προστασία σε συστήματα διανεμημένης παραγωγής και βιομηχανικά συστήματα διανομής.
| Διαμόρφωση καναλιών | Πρότυπο |
|---|---|
| Κανάλια ρεύματος | 6, πρότυπο έξι φάσεων |
| Κανάλια τάσης | 6, πρότυπο έξι φάσεων |
| Εύρος εξόδου ρεύματος AC | 30 A ανά φάση, ή 180 A με έξι φάσεις παράλληλα |
| Εύρος εξόδου ρεύματος DC | 10 A DC ανά φάση |
| Εύρος εξόδου τάσης AC | 120 V AC ανά φάση |
| Εύρος εξόδου τάσης DC | 160 V DC ανά φάση |
| Δυαδικές είσοδοι / έξοδοι | 8 είσοδοι διακόπτη, 4 ζεύγη εξόδων διακόπτη |
| Μέτρηση χρόνου | 0,1 ms – 9999 s, ακρίβεια καλύτερη από 0,1 ms |
| Παράμετρος | Ονομαστική τιμή |
|---|---|
| Ρεύμα AC, έξοδος 6 φάσεων | 0 – 30 A ανά φάση (rms), ακρίβεια κλάσης 0,2 |
| Ρεύμα AC, έξοδος 3 φάσεων | 0 – 60 A ανά φάση (rms) |
| Ρεύμα AC, παράλληλη 6 φάσεων | 0 – 180 A (rms) |
| Επιτρεπόμενο συνεχές ρεύμα φάσης | 10 A (rms) |
| Μέγιστη ισχύς ρεύματος φάσης | 300 VA |
| Μέγιστη ισχύς παράλληλης 6 φάσεων | 1000 VA, μέγιστη διάρκεια 10 s |
| Ρεύμα DC | 0 – ±10 A ανά φάση, ακρίβεια κλάσης 0,5, μέγιστη τάση φορτίου 20 V |
| Τάση AC | Φάση 0 – 120 V, γραμμή 0 – 240 V, ακρίβεια κλάσης 0,2 |
| Ισχύς τάσης AC | 80 VA φάση / 100 VA γραμμή |
| Τάση DC | Φάση 0 – ±160 V, γραμμή 0 – ±320 V, ακρίβεια κλάσης 0,5 |
| Ισχύς τάσης DC | 70 VA φάση / 140 VA γραμμή |
| Εύρος θεμελιώδους συχνότητας | 20 – 1000 Hz |
| Τάξη αρμονικής | 1 – 20 |
| Είσοδος διακόπτη, ξηρή επαφή | 1 – 20 mA, 24 V |
| Είσοδος διακόπτη, επαφή υπό τάση | 0: 0 – +6 V; 1: +11 V – +250 V |
| Χωρητικότητα εξόδου διακόπτη | DC 220 V / 0,2 A; AC 220 V / 0,5 A |
