Έξοδος 100A οργάνου βαθμονόμησης ελεγκτής προστασίας ρελέ ψηφιακής οθόνης XHJB610

Έξοδος 100A οργάνου βαθμονόμησης ελεγκτής προστασίας ρελέ ψηφιακής οθόνης XHJB610

Λεπτομέρειες προιόντος:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: XZH TEST
Πιστοποίηση: ISO,CE
Αριθμό μοντέλου: XHJB610 /611
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
XZH TEST
Πιστοποίηση:
ISO,CE
Αριθμό μοντέλου:
XHJB610 /611
Μοντέλο αριθ.:
XHJB610 /611
Εμπορικό σήμα:
Δοκιμή XZH
Κωδικός HS:
854320100
Δυνατότητα προσφοράς:
2000 τεμάχια/έτος
Προσαρμογή:
Διαθέσιμος
Υπηρεσία μετά την πώληση:
Πιστοποιητικό εγγύησης
Επισημαίνω:

High Light

Επισημαίνω:

Δοκιμαστής προστασίας ρελέ ψηφιακής οθόνης

,

Δοκιμαστής οργάνου βαθμονόμησης με ρελέ

,

δοκιμαστής προστασίας με ψηφιακή οθόνη

Trading Information
Ποσότητα παραγγελίας min:
1 μονάδα
Συσκευασία λεπτομέρειες:
ξύλινη θήκη
Χρόνος παράδοσης:
5-8 ημέρες
Όροι πληρωμής:
Τ/Τ
Δυνατότητα προσφοράς:
2000 PCS/έτος
Περιγραφή προϊόντων
XHJB610 · ΣΗΜΑΝΤΗΡΑΣ ΠΡΟΣΤΑΣΙΑΣ
Ψηφιακός Ελεγκτής Σημαντήρα Προστασίας XHJB610 Όργανο Βαθμονόμησης Έξοδος 100Α
0 – 350 V DC / 4 A
0 – 100 A Έξοδος AC
Χωρητικότητα εξόδου 1000 VA

Το XHJB610 είναι ένας ολοκληρωμένος ελεγκτής προστασίας σημαντήρων, κατασκευασμένος για τη ρύθμιση και τον έλεγχο σημαντήρων προστασίας σε συστήματα τροφοδοσίας υψηλής και χαμηλής τάσης. Ένα όργανο καλύπτει τη βαθμονόμηση κοινών τύπων σημαντήρων, ελέγχους δευτερεύοντος κυκλώματος, ελέγχους χαρακτηριστικών μετασχηματιστή, επαλήθευση τιμών ενεργοποίησης μηχανισμού διακοπτών και μέτρηση χρόνων ανοίγματος και κλεισίματος διακοπτών.

Οι έξοδοί του είναι συνεχώς ρυθμιζόμενες: τάση DC έως 350 V, τάση AC έως 380 V, ρεύμα DC έως 10 A και ρεύμα AC έως 100 A, με επιλέξιμη πηγή DC 24 / 48 / 110 / 220 V για τροφοδοτικά ελέγχου στατικών σημαντήρων. Το όργανο χαρακτηρίζεται από υψηλή ακρίβεια ένδειξης, πλήρη λειτουργικότητα, σταθερή απόδοση, απλή λειτουργία και εύκολη μετακίνηση μεταξύ των χώρων διακοπτών.

Επισκόπηση Προϊόντος

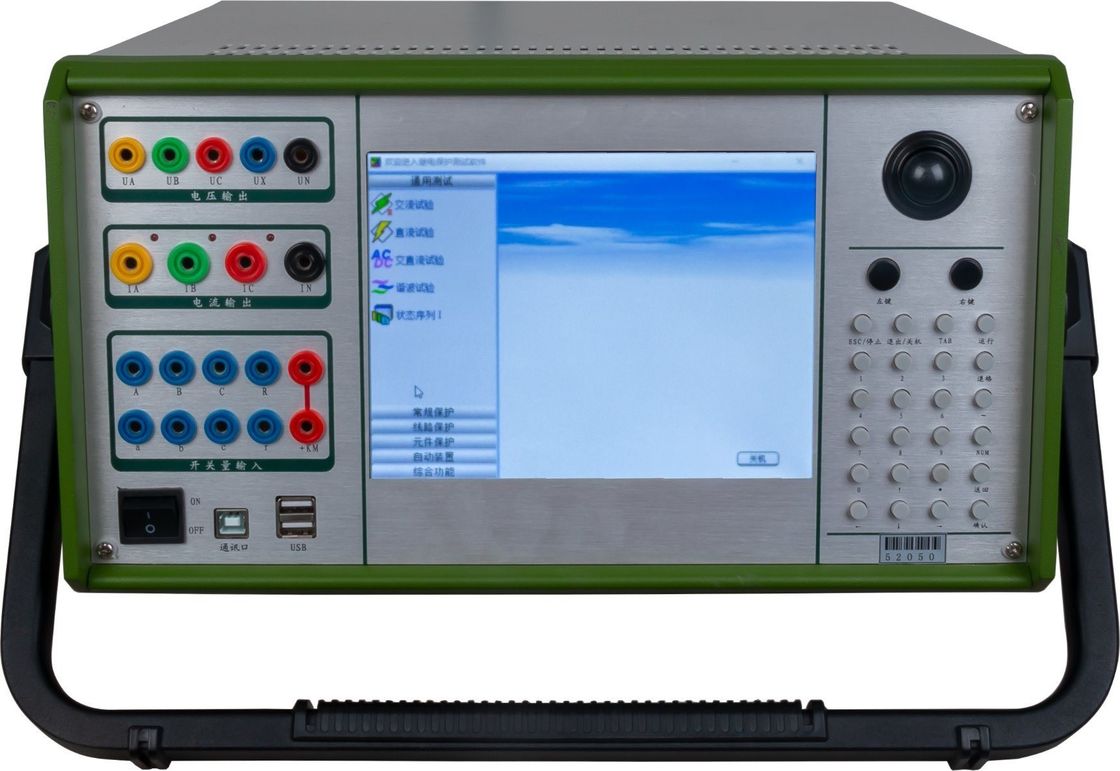

China Factory Supplier Relay Protection Tester Elay Protection Calibration Instrument Tester Digital Display
Για Ποιους Είναι Αυτό το Σετ

Αυτός ο ελεγκτής επιλέγεται όπου οι σημαντήρες προστασίας πρέπει να αποδειχθούν σωστοί πριν τεθεί ξανά σε λειτουργία ένας τροφοδότης ή ένας μετασχηματιστής.

Ομάδες προστασίας σημαντήρων σε εταιρείες παροχής ενέργειας που διενεργούν περιοδική επαλήθευση σημαντήρων υπερέντασης, υπέρτασης και χρονοκαθυστέρησης σε υποσταθμούς.
Ομάδες ηλεκτρικής συντήρησης σε σταθμούς παραγωγής ενέργειας και βιομηχανικούς χώρους διανομής που ελέγχουν δευτερεύοντα κυκλώματα και κυκλώματα ενεργοποίησης κατά τη διάρκεια διακοπών λειτουργίας.
Κατασκευαστές διακοπτών και σημαντήρων που διενεργούν τακτικούς εργοστασιακούς ελέγχους σε πίνακες πριν από την αποστολή και επιτόπου κατά την έναρξη λειτουργίας.
Το όργανο παρέχει την ρυθμιζόμενη πηγή και το κανάλι χρονισμού· τα όρια αποδοχής προέρχονται ακόμα από το φύλλο ρύθμισης προστασίας της εγκατάστασης που ελέγχεται.
Βασικά Χαρακτηριστικά
Συνεχής έξοδος τάσης DC από 0 έως 350 V στα 4 A, με χωρητικότητα εξόδου 1000 VA για πηνία σημαντήρων και κυκλώματα DC.
Έξοδος τάσης AC από 0 έως 380 V στα 1 A και έξοδος ρεύματος AC 0 έως 10 A / 40 V συν 0 έως 100 A / 14 V, για εργασίες σε σημαντήρες ρεύματος και τάσης.
Έξοδος ρεύματος DC από 0 έως 10 A στα 24 V, επιτρέποντας την απευθείας τροφοδοσία στοιχείων σημαντήρων και πηνίων ενεργοποίησης συνδεδεμένων σε σειρά.
Προσομοίωση υπέρτασης AC με έξοδο έως 260 V και πτώση τάσης ρυθμιζόμενη από 15 % έως 100 %, που χρησιμοποιείται για ελέγχους χρόνου λειτουργίας σημαντήρων χαμηλής τάσης.
Επιλέξιμη τροφοδοσία ελέγχου DC 24 V, 48 V, 110 V ή 220 V στα 0.4 A για κυκλώματα λειτουργίας στατικών σημαντήρων.
Χρονισμός επαφών για καθυστερημένη-κλεισίματος και καθυστερημένη-ανοίγματος, κανονικά ανοιχτές και κανονικά κλειστές επαφές, ώστε οι χρόνοι ανοίγματος και κλεισίματος του διακόπτη να μπορούν να διαβαστούν απευθείας.
Τέσσερα επίπεδα προστασίας από υπερφόρτωση - 5 A στις εξόδους τάσης AC και DC, 0.5 A στην έξοδο σταθερής τάσης DC, 1 A στην τροφοδοσία ελέγχου και 6 A / 10 A στο πλήρες όργανο.
Τεχνικές Προδιαγραφές
Έξοδοι
ΈξοδοςΟνομαστική Τιμή
Έξοδος τάσης DC0 – 350 V / 4 A, συνεχώς ρυθμιζόμενη· χωρητικότητα εξόδου 1000 VA
Έξοδος τάσης AC0 – 380 V / 1 A, συνεχώς ρυθμιζόμενη· χωρητικότητα εξόδου 400 VA
Έξοδος ρεύματος DC0 – 10 A / 24 V, συνεχώς ρυθμιζόμενη· χωρητικότητα εξόδου 240 VA
Έξοδος ρεύματος AC0 – 10 A / 40 V και 0 – 100 A / 14 V· ονομαστική χωρητικότητα 1000 VA
Προσομοίωση υπέρτασης ACΈξοδος ≤ 260 V, πτώση τάσης 15 – 100 %, για ελέγχους χρόνου λειτουργίας σημαντήρων χαμηλής τάσης
Επιλέξιμη έξοδος τάσης DC24 V, 48 V, 110 V, 220 V· 0.4 A σε κάθε ρύθμιση, για τροφοδοσία ελέγχου στατικών σημαντήρων
Γενικά
ΠαράμετροςΤιμή
ΜοντέλοXHJB610
Τροφοδοσία εισόδου220 V ± 10 %, 50 Hz ± 1 Hz
Θερμοκρασία περιβάλλοντος-20 °C έως +40 °C
Υγρασία περιβάλλοντος≤ 85 %
Διαστάσεις550 × 410 × 340 mm
Βάρος40 kg
Προστασία Υπερφόρτωσης
ΚύκλωμαΕπίπεδο προστασίας
Έξοδοι τάσης AC και DCΠροστασία υπερφόρτωσης 5 A
Έξοδος σταθερής τάσης DCΠροστασία υπερφόρτωσης 0.5 A
Τροφοδοσία ελέγχουΠροστασία υπερφόρτωσης 1 A
Πλήρες όργανοΠροστασία υπερφόρτωσης 6 A / 10 A
Έλεγχοι Χρονισμού Επαφών

Το κανάλι χρονισμού είναι ρυθμισμένο για τα τέσσερα μοτίβα επαφών που εμφανίζονται στα κυκλώματα ελέγχου σημαντήρων και διακοπτών:

Μοτίβο επαφήςΤι μετράται
Καθυστέρηση-κλεισίματος κανονικά ανοιχτή επαφήΧρόνος ενεργοποίησης μετρημένος μετά την εφαρμογή της ποσότητας λειτουργίας
Καθυστέρηση-κλεισίματος κανονικά κλειστή επαφήΧρόνος απενεργοποίησης της κλειστής επαφής μετρημένος με την ίδια αρχή
Καθυστέρηση-ανοίγματος κανονικά ανοιχτή επαφήΧρόνος απελευθέρωσης μετρούμενος με την επαφή να ανοίγει με καθυστέρηση
Καθυστέρηση-ανοίγματος κανονικά κλειστή επαφήΧρόνος απελευθέρωσης της κλειστής επαφής μετρημένος με την ίδια αρχή
Συχνές Ερωτήσεις
Ε1.Μπορεί ο ελεγκτής να μετρήσει τους χρόνους ανοίγματος και κλεισίματος του διακόπτη;
Ναι. Η λειτουργία χρονισμού καλύπτει τις καθυστέρησης-κλεισίματος κανονικά ανοιχτές και κανονικά κλειστές επαφές και τις καθυστέρησης-ανοίγματος κανονικά ανοιχτές και κανονικά κλειστές επαφές, στις οποίες βασίζεται η μέτρηση του χρόνου ανοίγματος και κλεισίματος του διακόπτη.
Ε2.Πώς ελέγχεται ένας σημαντήρας υπέρτασης με αυτό το όργανο;
Η έξοδος προσομοίωσης υπέρτασης AC ρυθμίζεται σε ή κάτω από 260 V και η πτώση τάσης ρυθμίζεται οπουδήποτε μεταξύ 15 % και 100 %, αναπαράγοντας την πτώση που βλέπει ένας σημαντήρας χαμηλής τάσης και επιτρέποντας τη μέτρηση του χρόνου λειτουργίας του.
Ε3.Υπάρχει διαθέσιμη τροφοδοσία DC για στατικούς σημαντήρες;
Ναι, μπορούν να επιλεγούν 24 V, 48 V, 110 V και 220 V, καθένα ονομαστικής ισχύος 0.4 A, και προορίζονται ως τροφοδοσία λειτουργίας για στατικούς σημαντήρες.
Ε4.Τι προστασία διαθέτει το όργανο έναντι υπερφόρτωσης;
5 A στις εξόδους τάσης AC και DC, 0.5 A στην έξοδο σταθερής τάσης DC, 1 A στην τροφοδοσία ελέγχου και 6 A / 10 A στο πλήρες όργανο.
Ε5.Τι συνθήκες τροφοδοσίας και χώρου απαιτεί;
Μονοφασική τροφοδοσία 220 V ± 10 %, 50 Hz ± 1 Hz, θερμοκρασία περιβάλλοντος μεταξύ -20 °C και +40 °C και υγρασία όχι πάνω από 85 %. Το όργανο έχει διαστάσεις 550 × 410 × 340 mm και βάρος 40 kg.
Έλεγχος διαμόρφωσης
Στείλτε μας τους τύπους σημαντήρων και τις ρυθμίσεις προστασίας που επαληθεύετε συχνότερα, και θα επιβεβαιώσουμε τις περιοχές εξόδου και τα καλώδια αξεσουάρ για τη ρουτίνα σας.
