Μετασχηματιστής 6 Φάσεων Ρελέ Προστασίας Δοκιμαστής XHJB666 428mm 350mm 230mm Περίβλημα

Μετασχηματιστής 6 Φάσεων Ρελέ Προστασίας Δοκιμαστής XHJB666 428mm 350mm 230mm Περίβλημα

Λεπτομέρειες προιόντος:
Τόπος καταγωγής: Σιάν, Σάνσι, Κίνα
Μάρκα: XZH TEST
Πιστοποίηση: ISO,CE
Αριθμό μοντέλου: XHJB666
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Σιάν, Σάνσι, Κίνα
Μάρκα:
XZH TEST
Πιστοποίηση:
ISO,CE
Αριθμό μοντέλου:
XHJB666
Μοντέλο αριθ.:
XHJB666
Προέλευση:
ΚΙΝΑ
Κωδικός HS:
9001100001
Δυνατότητα προσφοράς:
2000/Year
Προσαρμογή:
Διαθέσιμος
Πακέτο μεταφορών:
Ξύλιμο κουτί
Προσδιορισμός:
428mm*350mm*230mm
Επισημαίνω:

High Light

Επισημαίνω:

Δοκιμαστής προστασίας ρελέ 6 φάσεων

,

Ψηφιακός ελεγκτής ρελέ μετασχηματιστή

,

δοκιμαστής ρελέ με προστασία φάσης

Trading Information
Ποσότητα παραγγελίας min:
1 μονάδα
Συσκευασία λεπτομέρειες:
ξύλινη θήκη
Χρόνος παράδοσης:
5-8 ημέρες
Όροι πληρωμής:
Τ/Τ
Δυνατότητα προσφοράς:
2000 PCS/έτος
Περιγραφή προϊόντων

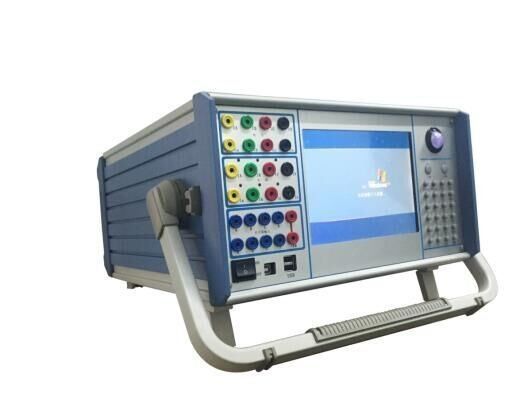

XHJB666 · ΔΟΚΙΜΑΣΤΗΣ ΠΡΟΣΤΑΤΗ ΠΟΛΛΑΠΛΩΝ ΣΧΗΜΑΤΩΝ
Μετασχηματιστής 6 Φάσεων Δοκιμαστής Ρελέ Προστασίας XHJB666 428mm 350mm 230mm Περίβλημα
14 μονάδες προστασίας
Ανασκόπηση σφαλμάτων και αναφορές
6 V + 6 I, 8 είσοδοι / 4 έξοδοι

Το XHJB666 συγκεντρώνει το πλήρες σετ μονάδων: δοκιμές AC και DC, ακολουθίες καταστάσεων, υπέρθεση αρμονικών, υψηλή-χαμηλή συχνότητα, κατεύθυνση ισχύος και αντίσταση, συγχρονισμό, πλήρεις δοκιμές ομάδας, απόσταση και μηδενική ακολουθία, χαρακτηριστική αντίστασης, προστασία διαφορικού, αρμονική διαφορικού, προστασία γραμμής 6–35 kV και ανασκόπηση σφαλμάτων. Ένα όργανο επομένως καλύπτει τους τύπους σχημάτων που ζητείται να δοκιμάσει μια εταιρεία παροχής υπηρεσιών.

Έξι κανάλια τάσης και έξι ρεύματος παράγονται από έναν γραμμικό ενισχυτή υπό έλεγχο DSP, και κάθε μονάδα γράφει μια αναφορά που μπορεί να επεξεργαστεί και να εκτυπωθεί, κάτι που απαιτεί ένα αρχείο δοκιμών τρίτου μέρους.

Επισκόπηση προϊόντος
Factory Price Digital Transformer 6 Phase Protection Relay Tester
Για ποιον είναι αυτό το σετ

Αυτή η διαμόρφωση καθορίζεται για οργανισμούς που δοκιμάζουν προστατευτικά πάνελ άλλων και εκδίδουν την αναφορά.

Ανεξάρτητες εταιρείες δοκιμών και θέσης σε λειτουργία στις οποίες παραδίδεται ένα διάγραμμα πάνελ και πρέπει να καλύψουν κάθε λειτουργία σε αυτό.
Πάροχοι υπηρεσιών που ελέγχουν έναν υποσταθμό πριν από την παράδοση, όπου οι δοκιμές απόστασης, διαφορικού και πλήρους ομάδας εμφανίζονται όλες στην ίδια επίσκεψη.
Τεχνικά τμήματα που πρέπει να αναπαράγουν ένα προηγούμενο αποτέλεσμα δοκιμής όταν διερευνάται μια δυσλειτουργία προστασίας.
Οι αναλογικές ποσότητες αναπαράγονται από τον δοκιμαστή. Οι ρυθμίσεις και οι τιμές εμβέλειας πρέπει να προέρχονται από το εγκεκριμένο φύλλο ρυθμίσεων για το πάνελ υπό δοκιμή.
Βασικά χαρακτηριστικά
Δεκατέσσερις μονάδες λογισμικού που καλύπτουν γενικές δοκιμές, προστασία γραμμής, προστασία εξαρτημάτων και ολοκληρωμένες λειτουργίες.
Μονάδες απόστασης και μηδενικής ακολουθίας, χαρακτηριστική αντίστασης, διαφορικού και αρμονικής διαφορικού για εργασίες σε επίπεδο σχήματος.
Πλήρης Δοκιμή Ομάδας I και II για πλήρεις ελέγχους πάνελ και Ανασκόπηση Σφαλμάτων για επανάληψη καταγεγραμμένων διαταραχών.
Έξι κανάλια τάσης και έξι ρεύματος. 30 A ανά φάση, 60 A ανά φάση σε τριφασική λειτουργία, 180 A με έξι φάσεις παράλληλα.
8 δυαδικές είσοδοι και 4 ζεύγη εξόδων, με μέτρηση χρόνου από 0,1 ms έως 9999 s με ακρίβεια καλύτερη από 0,1 ms.
Ακρίβεια AC 0,2 class και ακρίβεια DC 0,5 class, με θεμελιώδη συχνότητα από 20 Hz έως 1000 Hz.
Αρχεία παραμέτρων ανά μονάδα και επεξεργάσιμες, εκτυπώσιμες αναφορές δοκιμών για το αρχείο του πελάτη.
Τεχνικές προδιαγραφές
Διαμόρφωση καναλιώνΠρότυπο
Κανάλια ρεύματος6, τυπικά έξι φάσεων
Κανάλια τάσης6, τυπικά έξι φάσεων
Εύρος εξόδου ρεύματος AC30 A ανά φάση, ή 180 A με έξι φάσεις παράλληλα
Εύρος εξόδου ρεύματος DC10 A DC ανά φάση
Εύρος εξόδου τάσης AC120 V AC ανά φάση
Εύρος εξόδου τάσης DC160 V DC ανά φάση
Δυαδικές είσοδοι / έξοδοι8 είσοδοι διακόπτη, 4 ζεύγη εξόδων διακόπτη
Μέτρηση χρόνου0,1 ms – 9999 s, ακρίβεια καλύτερη από 0,1 ms
ΠαράμετροςΟνομαστική τιμή
Ρεύμα AC, έξοδος 6 φάσεων0 – 30 A ανά φάση (rms), ακρίβεια 0,2 class
Ρεύμα AC, έξοδος 3 φάσεων0 – 60 A ανά φάση (rms)
Ρεύμα AC, παράλληλη 6 φάσεων0 – 180 A (rms)
Επιτρεπόμενο συνεχές ρεύμα φάσης10 A (rms)
Μέγιστη ισχύς ρεύματος φάσης300 VA
Μέγιστη ισχύς παράλληλης 6 φάσεων1000 VA, μέγιστη διάρκεια 10 s
Ρεύμα DC0 – ±10 A ανά φάση, ακρίβεια 0,5 class, μέγιστη τάση φορτίου 20 V
Τάση ACΦάση 0 – 120 V, γραμμή 0 – 240 V, ακρίβεια 0,2 class
Ισχύς τάσης AC80 VA φάση / 100 VA γραμμή
Τάση DCΦάση 0 – ±160 V, γραμμή 0 – ±320 V, ακρίβεια 0,5 class
Ισχύς τάσης DC70 VA φάση / 140 VA γραμμή
Εύρος θεμελιώδους συχνότητας20 – 1000 Hz
Τάξη αρμονικής1 – 20
Είσοδος διακόπτη, ξηρή επαφή1 – 20 mA, 24 V
Είσοδος διακόπτη, επαφή δυναμικού0: 0 – +6 V; 1: +11 V – +250 V
Χωρητικότητα εξόδου διακόπτηDC 220 V / 0,2 A; AC 220 V / 0,5 A
Μονάδες λογισμικού
Δοκιμή AC και Δοκιμή DC για ρελέ ρεύματος, τάσης και χρόνου.
Σειρές Καταστάσεων I και II, με έως εννέα καταστάσεις οριζόμενες ανά δοκιμή.
Δοκιμές Υπέρθεσης Αρμονικών και Υψηλής-Χαμηλής Συχνότητας.
Κατεύθυνση Ισχύος και Αντίσταση, συν Δοκιμή Συγχρονισμού.
Πλήρης Δοκιμή Ομάδας I και II για πλήρη προστατευτικά σχήματα.
Προστασία Απόστασης και Μηδενικής Ακολουθίας, με Χαρακτηριστική Αντίστασης.
Δοκιμές Προστασίας Διαφορικού και Αρμονικής Διαφορικού.
Ολοκληρωμένη δοκιμή προστασίας γραμμής μικροϋπολογιστή 6–35 kV.
Ανασκόπηση Σφαλμάτων για επανάληψη καταγεγραμμένων συνθηκών σφάλματος.
Πριν από τη λειτουργία
Μην απενεργοποιείτε την τροφοδοσία ενώ μια έξοδος είναι ενεργή. Το προκύπτον σφάλμα εξόδου μπορεί να ενεργοποιήσει την προστασία υπό δοκιμή.
Οι δυαδικές είσοδοι δέχονται τόσο ξηρές επαφές όσο και επαφές υπό τάση έως DC 250 V. Με επαφή υπό τάση, συνδέστε τον θετικό πόλο στον κοινό ακροδέκτη +KM.
Μην μπλοκάρετε ή κλείνετε τα ανοίγματα εξαερισμού. Στηρίξτε τη μονάδα όρθια ή ανοίξτε τα πόδια στήριξης ώστε να κάθεται ελαφρώς υπό γωνία.
Ποτέ μην εφαρμόζετε εξωτερική τροφοδοσία AC ή DC στις υποδοχές εξόδου τάσης και ρεύματος.
Σε χώρους με υψηλή παρεμβολή ή υψηλή ασφάλεια, γειώστε αξιόπιστα το καλώδιο τροφοδοσίας τριών αγωγών ή χρησιμοποιήστε τον ακροδέκτη γείωσης στο περίβλημα.
Εάν τα δεδομένα διεπαφής ή οι τιμές που εισάγονται φαίνονται λανθασμένα, διαγράψτε τον φάκελο para στον κατάλογο του προγράμματος και επανεκκινήστε. Όλες οι οθόνες επιστρέφουν στις προεπιλεγμένες τιμές.
Συχνές ερωτήσεις
Ε1.Πόσες λειτουργίες προστασίας μπορούν να δοκιμαστούν σε μια επίσκεψη;
Διατίθενται δεκατέσσερις μονάδες, από δοκιμές ρελέ AC και DC μέσω δοκιμών απόστασης, διαφορικού και πλήρους ομάδας έως ανασκόπηση σφαλμάτων, οπότε ένα διάγραμμα πάνελ μπορεί συνήθως να καλυφθεί χωρίς δεύτερο όργανο.
Ε2.Είναι τα αποτελέσματα αποδεκτά ως αρχείο τρίτου μέρους;
Κάθε μονάδα αποθηκεύει τις παραμέτρους της και παράγει μια επεξεργάσιμη, εκτυπώσιμη αναφορά. Το όργανο καταγράφει τις εφαρμοζόμενες ποσότητες, ενώ τα κριτήρια αποδοχής προέρχονται από το εγκεκριμένο φύλλο ρυθμίσεων.
Ε3.Μπορεί να αναπαραχθεί μια προηγούμενη δοκιμή;
Τα αποθηκευμένα αρχεία παραμέτρων μπορούν να ανοίξουν ξανά για κάθε μονάδα, και η λειτουργία επιστροφής δεδομένων επαναφέρει τις τιμές πριν τη δοκιμή, οπότε μια επαναληπτική δοκιμή ξεκινά από τις ίδιες συνθήκες.
Ε4.Ποια είναι η χωρητικότητα καναλιών και επαφών;
Έξι κανάλια τάσης και έξι ρεύματος, οκτώ δυαδικές εισόδους και τέσσερα ζεύγη εξόδων διακόπτη, με ανάλυση χρόνου 0,1 ms.
Ε5.Καλύπτει σχήματα διαφορικού και απόστασης, καθώς και ρελέ;
Ναι. Υπάρχουν ειδικές μονάδες για προστασία διαφορικού, αρμονική διαφορικού, απόσταση και μηδενική ακολουθία, και χαρακτηριστική αντίστασης.
Έλεγχος διαμόρφωσης
Στείλτε μας το διάγραμμα πάνελ ή τους τύπους προστασίας που σας ζητείται να δοκιμάσετε, και θα τα αντιστοιχίσουμε με τις μονάδες και θα επιβεβαιώσουμε τη διαμόρφωση.
