CT PT Μετασχηματιστής Πλήρης Δοκιμαστής Χαρακτηριστικών XHTX206
Ο ολοκληρωμένος δοκιμαστής χαρακτηριστικών μετασχηματιστή XHTX206 CT PT είναι ένα όργανο νέας γενιάς για επαγγελματική επαλήθευση μετασχηματιστών ρεύματος (CT) και μετασχηματιστών τάσης (PT).Χτισμένο σε υψηλής απόδοσης πλατφόρμα DSP και FPGA, ενσωματώνει δοκιμές χαρακτηριστικών διέγερσης (βολτ-άμπερ), δοκιμές αναλογίας, δοκιμές πολικότητας, μέτρηση δευτερογενούς αντίστασης περιστροφής, μέτρηση δευτερογενούς φορτίου,μέτρηση σφάλματος αναλογίας και σφάλματος φάσης σε μία φορητή μονάδαΣε σύγκριση με τους παραδοσιακούς δοκιμαστές που βασίζονται σε ρυθμιστές τάσης, μετασχηματιστές σταδίου και γεννήτριες τάσης σταδίου, το XHTX206 απλοποιεί δραματικά την επαλήθευση επί τόπου:Η επαλήθευση πεδίου μετασχηματιστών ρεύματος δεν απαιτεί πλέον έναν τυποποιημένο μετασχηματιστή ρεύματος., ένα ενισχυτικό, ένα κουτί φορτίου, ένα κουτί ελέγχου ρύθμισης τάσης ή βαριά καλώδια μεγάλου ρεύματος, μειώνοντας σημαντικά την ένταση εργασίας και βελτιώνοντας την αποτελεσματικότητα του πεδίου.
Εφαρμογές & στοχευόμενο κοινό:Σχεδιασμένο για κατασκευαστές CT και PT που εκτελούν εργοστασιακή αποδοχή και εξαγωγικό έλεγχο ποιότητας, τρίτους φορείς μετρολογίας και βαθμονόμησης που διεξάγουν επιτόπια επαλήθευση,νέες ομάδες θέσης σε λειτουργία και αποδοχής υποσταθμών, σιδηροδρομικών, μεταλλευτικών και βιομηχανικών υπηρεσιών ηλεκτροπαραγωγής, καθώς και κατασκευαστών μετασχηματιστών και εξοπλισμού διακόπτη που εκτελούν εισερχόμενες επιθεωρήσεις μετασχηματιστών οργάνων.
Βασικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Σκοπός της δοκιμής |
CT, PT |
| Αποδόσεις |
0~180Vrms, 12Arms, 36A (πίκης) |
| Ακριβότητα μέτρησης τάσης |
±0,2% |
| Πεδίο μέτρησης της αναλογίας CT |
1~40000 (1~2000 <0,1%, 2000~5000 <0,2%, 5000~35000 <0,5%) |
| Πεδίο μέτρησης αναφοράς PT |
1~35000 (1~2000 <0,1%, 2000~5000 <0,2%, 5000~35000 <0,5%) |
| Μέτρηση φάσης |
Ακριβότητα ±5min, ανάλυση 0,5min |
| Δευτερεύουσα αντίσταση περιστροφής |
0~600Ω, ακρίβεια < 0,5%±2mΩ |
| Μέτρηση φορτίου εναλλακτικού ρεύματος |
0~1000VA, ακρίβεια < 0,5%±0,02VA |
| Ηλεκτρική τροφοδότηση εισόδου |
AC220V±10%, 50 Hz |
| Εργασιακό περιβάλλον |
Θερμοκρασία -10°C έως 50°C, υγρασία ≤ 90% |
| Μέγεθος και βάρος |
365 mm × 290 mm × 153 mm, βάρος < 10 kg |
| Προαιρετικός ενισχυτής |
Εισαγωγή 0~180VAC, έξοδος 0~180A ακρίβεια <0,2%, 200mm × 150mm × 170mm, βάρος <5kg |
Προχωρημένα χαρακτηριστικά
- Πλήρης κάλυψη δοκιμής για τα ΚΤ κατηγορίας προστασίας, κατηγορίας μέτρησης και κατηγορίας TP: χαρακτηριστικά διέγερσης (βόλτ-άμπερ), αναλογία, πολικότητα, αντίσταση δευτερογενούς περιστροφής, δευτερογενές φορτίο,σφάλμα αναλογίας και σφάλμα φάσης· πλήρης κάλυψη και για ηλεκτρομαγνητικές μονάδες PT
- Επαλήθευση CT επί τόπου χωρίς μετασχηματιστή τυπικού ρεύματος, ενισχυτή, κουτί φορτίου, κουτί ελέγχου ρύθμισης ή καλώδια μεγάλου ρεύματος, μειώνοντας σημαντικά τον φόρτο εργασίας και βελτιώνοντας την απόδοση
- Ακριβής μέτρηση σφάλματος αναλογίας και σφάλματος φάσης με μέγιστο επιτρεπόμενο σφάλμα συν ή μείον 0,1 τοις εκατό για την αναλογία και συν ή μείον 5 λεπτά για τη φάση, υποστηρίζοντας δοκιμές πεδίου 0.Μετασχηματιστές ρεύματος κλάσης 2S με εύρος αναλογίας από 1 έως 40000
- Προαιρετικός ειδικός ενισχυτής επιτρέπει 180A ισχύς εξόδου για βολική δοκιμή ρεύματος μέσω του τόπου
- Προηγμένη μέθοδος μετατροπής συχνότητας για τις καμπύλες χαρακτηριστικών CT και PT σε όγκους βολτ-αμπέρ και τις καμπύλες 10% σφάλματος:μέγιστη ισχύ ισχύος μόνο 180V AC και 12Arms (36A αιχμής) χειρίζεται CTs με τάσεις σημείο γόνατος έως 60KV
- Αυτόματος υπολογισμός τάσης και ρεύματος στο σημείο του γόνατος, καμπύλες σφάλματος 10 τοις εκατό (5 τοις εκατό), συντελεστής οριακής ακρίβειας (ALF), συντελεστής ασφάλειας οργάνου (FS), δευτερογενής σταθερή χρόνου (Ts),συντελεστής διαμονής (Kr), κορεσμένη και ακόρεστη επαγωγικότητα και άλλες παραμέτρους CT και PT
- Συμμόρφωση με τα πρότυπα GB1208 (IEC60044-1), GB16847 (IEC60044-6) και GB1207, με αυτόματη επιλογή προτύπου ανάλογα με τον τύπο και την κατηγορία του μετασχηματιστή
- Πλήρωση με ένα κλειδί των δοκιμών αντίστασης, διέγερσης, αναλογίας και πολικότητας CT DC. Εκτός από τις δοκιμές φορτίου, όλες οι δοκιμές CT χρησιμοποιούν το ίδιο σχήμα καλωδίωσης
- Πλήρης κινεζική δυναμική γραφική διεπαφή με ευαίσθητη στο πλαίσιο προβολή παραμέτρων και διαγράμματα καλωδίωσης, 5,7 ιντσών γραφική διαφλεκτική οθόνη LCD σαφώς αναγνωρίσιμη στο φως του ήλιου, περιστρεφόμενη λειτουργία οπτικού ποντικιού,ενσωματωμένος θερμικός εκτυπωτής, αποθήκευση έως 1000 ομάδων δεδομένων δοκιμής χωρίς απώλεια σε περίπτωση διακοπής ρεύματος και φορητό βάρος μικρότερο των 9 kg
Καλυπτόμενα αντικείμενα δοκιμής
- Μετασχηματιστής ρεύματος (CT): αντίσταση περιστροφής, χαρακτηριστικά διέγερσης, αναλογία και πολικότητα, δευτερογενές φορτίο, σφάλμα αναλογίας, σφάλμα φάσης, καμπύλες σφάλματος 5% και 10%, οριακός συντελεστής ακρίβειας,συντελεστής ασφαλείας του οργάνου, μεταβατικές παραμέτρους και χαρακτηριστικά κορεσμού
- Μετασχηματιστής τάσης (PT): αντίσταση περιστροφής, χαρακτηριστικό διέγερσης, αναλογία και πολικότητα, σφάλμα αναλογίας και σφάλμα φάσης για ηλεκτρομαγνητικές μονάδες
- Δοκιμή διαδρόμου ρεύματος: προαιρετική έξοδος ενισχυτικού ρεύματος από 0 έως 180A για δοκιμές εγχύσης πρωτογενούς ρεύματος επί τόπου
Αυτό το όργανο παρέχει στους μηχανικούς δοκιμών CT και PT μια αξιόπιστη, ολοκληρωμένη λύση για την αξιολόγηση της κατάστασης του μετασχηματιστή οργάνου, βοηθώντας τα τμήματα ενέργειας,οι κατασκευαστές και τα μετρολογικά ιδρύματα ολοκληρώνουν την ακριβή επιτόπια επαλήθευση με ελάχιστο εξοπλισμό και μέγιστη αποτελεσματικότητα.
Λειτουργία και πίνακα

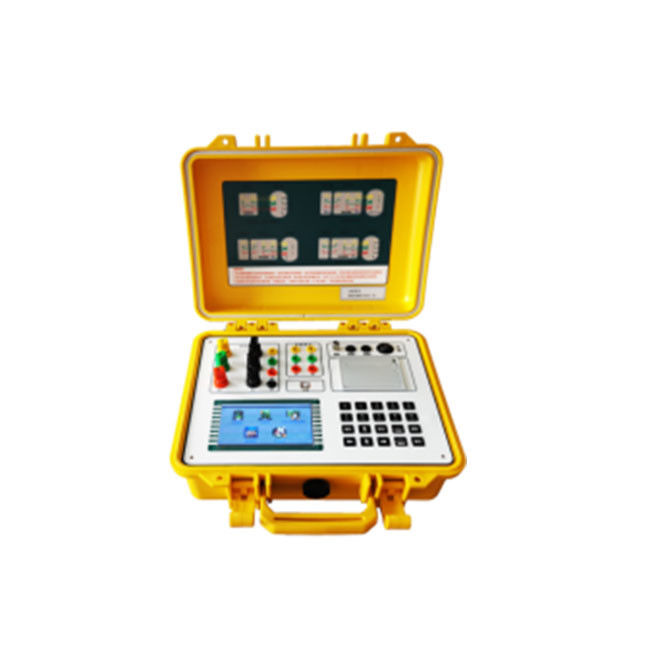

Το πάνελ είναι τοποθετημένο με κόκκινα και μαύρα τερματικά S1 και S2 για την έξοδο ισχύος δοκιμής, κίτρινα και μαύρα τερματικά S1 και S2 για τη μέτρηση ανατροφοδότησης τάσης εξόδου,πράσινα και μαύρα τερματικά P1 και P2 για τη μέτρηση επαγόμενης τάσης, μια κινεζική οθόνη LCD, ένας μικροεκτυπωτής για την εκτύπωση δεδομένων δοκιμής και καμπυλών και ένα περιστρεφόμενο οπτικό ποντίκι για την εισαγωγή τιμών και τη λειτουργία εντολών.Η δυναμική γραφική διεπαφή εμφανίζει τις σχετικές παραμέτρους αυτόματα σύμφωνα με το επιλεγμένο στοιχείο δοκιμής., και δείχνει το αντίστοιχο διάγραμμα καλωδίωσης για να καθοδηγεί τον χειριστή, έτσι ώστε η καλωδίωση και η ρύθμιση των παραμέτρων να μπορούν να ολοκληρωθούν χωρίς αναφορά στο εγχειρίδιο.Το όργανο μπορεί να αποθηκεύσει 1000 ομάδες δεδομένων δοκιμής που διατηρούνται μετά από διακοπή ρεύματος, και ο ενσωματωμένος εκτυπωτής μπορεί να εκτυπώσει εκθέσεις δοκιμών επί τόπου.
Γενικές ερωτήσεις
Ε: Για ποιον έχει σχεδιαστεί αυτός ο δοκιμαστής χαρακτηριστικών μετασχηματιστή CT PT;
Έχει σχεδιαστεί για κατασκευαστές CT και PT που εκτελούν εργοστασιακή αποδοχή και εξαγωγικό έλεγχο ποιότητας, τρίτους φορείς μετρολογίας και βαθμονόμησης που εκτελούν επιτόπια επαλήθευση,νέες ομάδες θέσης σε λειτουργία και αποδοχής υποσταθμών, σιδηροδρομικών, μεταλλευτικών και βιομηχανικών υπηρεσιών ηλεκτροπαραγωγής, καθώς και κατασκευαστών μετασχηματιστών και εξοπλισμού διακόπτη που εκτελούν εισερχόμενες επιθεωρήσεις μετασχηματιστών οργάνων.
Ε2: Ποιους τύπους μετασχηματιστών μπορεί να δοκιμάσει το XHTX206;
Το XHTX206 δοκιμάζει τόσο τους μετασχηματιστές ρεύματος (CT) όσο και τους μετασχηματιστές τάσης (PT).πολικότηταΓια τα PT καλύπτει ηλεκτρομαγνητικές μονάδες με χαρακτηριστικά διέγερσης, αναλογία, πολικότητα,δοκιμές δευτερογενούς αντίστασης περιστροφής και σφάλματος αναλογίας.
Ε3: Χρειάζομαι μια τυποποιημένη αξονική τομογραφία, ενισχυτικό ή κουτί φορτίου για επιτόπια επαλήθευση;
Όχι, αυτό είναι το βασικό πλεονέκτημα του XHTX206.Κουτί ελέγχου ρύθμισης τάσης ή βαριά καλώδια μεγάλου ρεύματοςΕκτός από τις δοκιμές φόρτωσης, όλες οι δοκιμές CT χρησιμοποιούν το ίδιο απλό σχήμα καλωδίωσης, το οποίο μειώνει σημαντικά την ένταση εργασίας και βελτιώνει την αποτελεσματικότητα του πεδίου.Προαιρετικός ενισχυτής είναι διαθέσιμος μόνον όταν απαιτείται δοκιμή 180A μέσω ρεύματος.
Ε4: Ποια ακρίβεια μπορεί να επιτύχει το XHTX206;
Η μέτρηση σφάλματος αναλογίας έχει μέγιστο επιτρεπόμενο σφάλμα συν ή μείον 0,1 τοις εκατό και η μέτρηση σφάλματος φάσης έχει μέγιστο επιτρεπόμενο σφάλμα συν ή μείον 5 λεπτά,που επιτρέπουν δοκιμές πεδίου 0Μετασχηματιστές ρεύματος κλάσης.2S. Το εύρος μέτρησης συντελεστή CT είναι 1 έως 40000 και το εύρος συντελεστή PT είναι 1 έως 35000. Η ακρίβεια μέτρησης τάσης είναι συν ή μείον 0,2%,και η δευτερογενής αντίσταση περιστροφής μπορεί να μετρηθεί από 0 έως 600 Ωμ με ακρίβεια καλύτερη από 00,5% συν ή μείον 2 εκατομμυρίων Ωμ.
Ε5: Πώς χειρίζεται το XHTX206 τις CT με πολύ υψηλές τάσεις στο σημείο του γόνατος;
Το XHTX206 χρησιμοποιεί μια προηγμένη μέθοδο μετατροπής συχνότητας.Το όργανο δίνει αυτόματα το σημείο του γόνατος τάση και ρεύμα, 10 τοις εκατό (5 τοις εκατό) καμπύλες σφάλματος, συντελεστής ορίου ακρίβειας, συντελεστής ασφάλειας οργάνου, δευτερογενής σταθερή χρόνου, συντελεστής παραμονής και κορεσμένες και μη κορεσμένες τιμές επαγωγικότητας.
