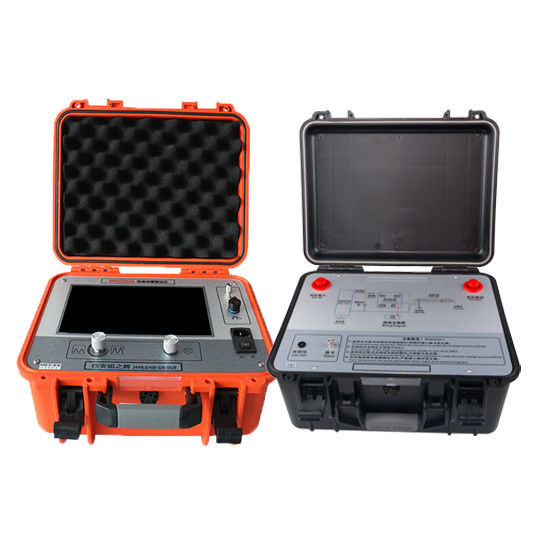

Ο XHGG502A Cable Fault Pre-locator είναι ένα επαγγελματικό όργανο κατασκευασμένο γύρω από έναν βιομηχανικό υπολογιστή all-in-one με οθόνη αφής TFT πλήρους χρώματος 10,1 ιντσών με απλή διεπαφή λειτουργίας για διαδραστικό έλεγχο ανθρώπου-μηχανής. Συνδυάζοντας σύγχρονες ηλεκτρονικές και υπολογιστικές τεχνολογίες με βιομηχανικά ολοκληρωμένα κυκλώματα και εξαρτήματα, εκτελεί φιλτράρισμα σήματος, λήψη, επεξεργασία δεδομένων, γραφική απεικόνιση και γραφική ανάλυση για την ολοκλήρωση μέτρησης ταχύτητας κύματος καλωδίου, δοκιμής μήκους καλωδίου και δοκιμής απόστασης βλάβης καλωδίου. Μια ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας και ένα προστατευτικό πλαίσιο με βαθμολογία IP54 ή καλύτερη διασφαλίζουν σταθερή, αξιόπιστη και εύχρηστη απόδοση σε συνθήκες πεδίου.
Πεδίο Εφαρμογής
Το XHGG502A είναι ειδικά σχεδιασμένο για τον εντοπισμό και την ανάλυση βλαβών σε καλώδια χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος και διακοπής κυκλώματος, καθώς και σε βλάβες διαρροής υψηλής αντίστασης και υπερπήδησης υψηλής αντίστασης, σε καλώδια τροφοδοσίας, ομοαξονικά καλώδια υψηλής συχνότητας, καλώδια φωτισμού δρόμου και θαμμένα καλώδια διαφόρων διατομών και μέσων. Καλύπτει καλώδια χαμηλής τάσης (6kV και κάτω), καλώδια μέσης και υψηλής τάσης (6kV έως 35kV) και καλώδια υψηλής τάσης (66kV και άνω), με εμποτισμένο με λάδι χαρτί, χαρτί χωρίς σταγόνες, διασυνδεδεμένο πολυαιθυλένιο (XLPE) και άλλα μονωτικά από καουτσούκ ή πλαστικό, και τόσο θωρακισμένους όσο και μη θωρακισμένους δομικούς τύπους.
Όπου μια βλάβη υπερπήδησης υψηλής αντίστασης δεν μπορεί να διασπαστεί μόνο με τη μέθοδο παλμού χαμηλής τάσης, το XHGG502A χρησιμοποιείται μαζί με τον ειδικό συζεύκτη παλμών DC 35kV και τη μέθοδο πολλαπλών παλμών για να ληφθεί μια καθαρή, αναλύσιμη ηχώ βλάβης, καθιστώντας το κατάλληλο για τις δύσκολες βλάβες υψηλής αντίστασης που οι συνηθισμένοι ελεγκτές δυσκολεύονται να εντοπίσουν.
Βασικά Χαρακτηριστικά
Οθόνη αφής TFT πλήρους χρώματος 10,1 ιντσών.
Ενσωματωμένο σύστημα για ασφαλή, σταθερή και απλή απεικόνιση και λειτουργία.
Ελέγχει την ταχύτητα κύματος καλωδίου, το μήκος καλωδίου και την απόσταση βλάβης.
Πλήρως αυτόματη συνεχής δειγματοληψία με λήψη κυματομορφής σε πραγματικό χρόνο για έγκαιρα και ακριβή αποτελέσματα.
Αυτόματη ρύθμιση εύρους δοκιμής και αυτόματη ανάλυση κυματομορφής για εμφάνιση της απόστασης δοκιμής.
Λειτουργίες αφής και κωδικοποιημένων κουμπιών για απλό, γρήγορο και αξιόπιστο έλεγχο.
Μέθοδος παλμού χαμηλής τάσης, μέθοδος υπερπήδησης υψηλής τάσης και μέθοδος πολλαπλών παλμών (8 φορές) με ομαλή, εύκολη στην ερμηνεία απεικόνιση κυματομορφής.
Μέθοδος πολλαπλών παλμών που χρησιμοποιείται μαζί με τον συζεύκτη παλμών για την εμφάνιση 8 συνόλων κυματομορφών υψηλής και χαμηλής τάσης για εύκολη σύγκριση, αυτόματη δοκιμή απόστασης, χειροκίνητη ανάλυση και μέτρηση απόστασης.
Ισχυρή επεξεργασία δεδομένων για βολική διαχείριση και αρχειοθέτηση αρχείων κυματομορφής.
Μαζική αποθήκευση κυματομορφών: πάνω από 8.000 εγγραφές παλμών χαμηλής τάσης και υπερπήδησης υψηλής τάσης και πάνω από 250 εγγραφές πολλαπλών παλμών, με εξαγωγή USB σε λογισμικό PC για διαχείριση και ανάλυση.
Οθόνη εξαιρετικά υψηλής φωτεινότητας LED με φωτεινότητα 280 nits σε ανάλυση 1024×600, κατάλληλη για περιβάλλοντα άμεσης ηλιοφάνειας.
Ενσωματωμένη μπαταρία λιθίου μεγάλης χωρητικότητας με γρήγορη φόρτιση, επιτρέποντας δοκιμές όπου δεν υπάρχει διαθέσιμη τροφοδοσία δικτύου.
Προστατευτικό πλαίσιο με ελάχιστη βαθμολογία IP54.
Τεχνικές Παράμετροι
| Παράμετρος |
Προδιαγραφή |
| Συχνότητα δειγματοληψίας |
1MHz - 400MHz |
| Εύρος πλάτους παλμού χαμηλής τάσης |
300V ± 15% |
| Εύρος μέτρησης απόστασης |
≥ 120km |
| Εύρος δοκιμής |
100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| Πλάτος παλμού |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| Ελάχιστη ανάλυση |
0.07m |
| Τυφλή ζώνη δοκιμής |
≤ 10m |
| Σφάλμα μέτρησης |
≤ ± (0,5% × L + 1m), όπου L είναι το μήκος του καλωδίου |
| Τροφοδοσία |
Επαναφορτιζόμενη AC110V - 240V, 50Hz/60Hz; ενσωματωμένη μπαταρία λιθίου 11,1V; χρόνος φόρτισης περίπου 2 ώρες, χρόνος λειτουργίας πάνω από 5 ώρες |
| Αντοχή συζεύκτη παλμών σε τάση |
DC 35kV |
| Συνθήκες λειτουργίας |
Θερμοκρασία -20℃ έως +65℃, σχετική υγρασία 90%, ατμοσφαιρική πίεση 750±30mmHg |
Αρχή Λειτουργίας & Μέθοδοι Δοκιμής
Το όργανο υιοθετεί τη μέθοδο ταξιδεύοντος κύματος ως βασική αρχή δοκιμής και υποστηρίζει τρεις αποδεδειγμένες μεθόδους δοκιμής πεδίου.
Μέθοδος παλμού χαμηλής τάσης - κατάλληλη για βλάβες χαμηλής αντίστασης, βραχυκυκλώματος και ανοιχτού κυκλώματος που μπορούν να μετρηθούν απευθείας, χρησιμοποιώντας τη μοναδική γραμμή εξόδου Q για τη σύνδεση του ελεγκτή με το καλώδιο που ελέγχεται.
Μέθοδος υπερπήδησης υψηλής τάσης - χρησιμοποιεί τον δειγματολήπτη για τη λήψη του σήματος που ανακλάται στη γείωση δειγματοληψίας για βλάβες υπερπήδησης υψηλής αντίστασης που δεν μπορούν να δοκιμαστούν απευθείας.
Μέθοδος πολλαπλών παλμών - χρησιμοποιείται μαζί με τον συζεύκτη παλμών για την εμφάνιση 8 συνόλων κυματομορφών υψηλής και χαμηλής τάσης σε μία οθόνη για σύγκριση, εύκολη δοκιμή απόστασης και ακριβή ανάγνωση απόστασης βλάβης.
Συχνές Ερωτήσεις
Ε1. Πόσο χρόνο χρειάζεται η μπαταρία για να φορτιστεί και πόσο καιρό μπορεί να λειτουργήσει το όργανο;
Η ενσωματωμένη μπαταρία λιθίου 11,1V φορτίζεται μέσω της πρίζας. Περίπου 1 ώρα φόρτισης παρέχει περίπου 2,5 ώρες αναμονής, περίπου 2 ώρες φορτίζουν πλήρως την μπαταρία από το μηδέν, και μια πλήρης φόρτιση υποστηρίζει πάνω από 5 ώρες χρόνου λειτουργίας.
Ε2. Μπορεί το όργανο να τροφοδοτηθεί από AC 220V για δοκιμές με υπερπήδηση υψηλής τάσης ή μέθοδο πολλαπλών παλμών;
Όχι. Όταν χρησιμοποιείται μόνο η μέθοδος παλμού χαμηλής τάσης, το όργανο μπορεί να τροφοδοτηθεί από AC 220V. Η σύνδεση σε AC 220V για τη μέθοδο υπερπήδησης υψηλής τάσης ή τη μέθοδο πολλαπλών παλμών δειγματοληψίας απαγορεύεται αυστηρά, και η δειγματοληψία απαγορεύεται επίσης ενώ το όργανο φορτίζεται.
Ε3. Πώς πρέπει να συνδεθούν τα καλώδια υψηλής τάσης του συζεύκτη παλμών;
Κατά την καλωδίωση των γραμμών υψηλής τάσης Α και Β του συζεύκτη, τα καλώδια επιτρέπεται μόνο να συνδέονται και να αποσυνδέονται. Η περιστροφή ή η συστροφή τους απαγορεύεται αυστηρά.
Ε4. Σε βλάβη υψηλής αντίστασης, η δειγματοληπτημένη κυματομορφή δεν δείχνει εμφανή ταλάντωση και η μετρούμενη απόσταση ισούται πάντα με το πλήρες μήκος του καλωδίου. Τι πρέπει να κάνω;
Αυτό συνήθως σημαίνει ότι το σημείο βλάβης δεν έχει διασπαστεί, οπότε δεν συμβαίνει εκκένωση τόξου και η απόσταση βλάβης δεν μπορεί να μετρηθεί. Αυξήστε την υψηλή τάση παλμού της γεννήτριας υψηλής τάσης όσο το δυνατόν περισσότερο, παρακολουθώντας την κυματομορφή που καταγράφεται από το όργανο, μέχρι να εμφανιστεί μια σχετικά τυπική ηχώ βλάβης.
Ε5. Τι υπηρεσίες μετά την πώληση παρέχονται;
Το όργανο φέρει εγγύηση ενός έτους από την ημερομηνία αγοράς για θέματα ποιότητας προϊόντος, μαζί με δια βίου συντήρηση και τεχνική υπηρεσία. Εάν εντοπιστεί οποιαδήποτε ανωμαλία ή δυσλειτουργία, παρακαλούμε επικοινωνήστε με τον αντιπρόσωπο ή την εταιρεία μας, ώστε να κανονίσουμε την πιο βολική και αποτελεσματική λύση. Ζημιές που προκαλούνται από ανθρώπινο λάθος ακυρώνουν την εγγύηση του οργάνου.
