Σκοπός κατασκευής για ομάδες έρευνας πριν από την κατασκευή που απαιτούν αξιόπιστη επαλήθευση υπόγειας χρησιμότητας για τη συμμόρφωση του έργου και τη μείωση του κινδύνου.
Λεπτομέρειες για το προϊόν
Περιγραφή του προϊόντος:

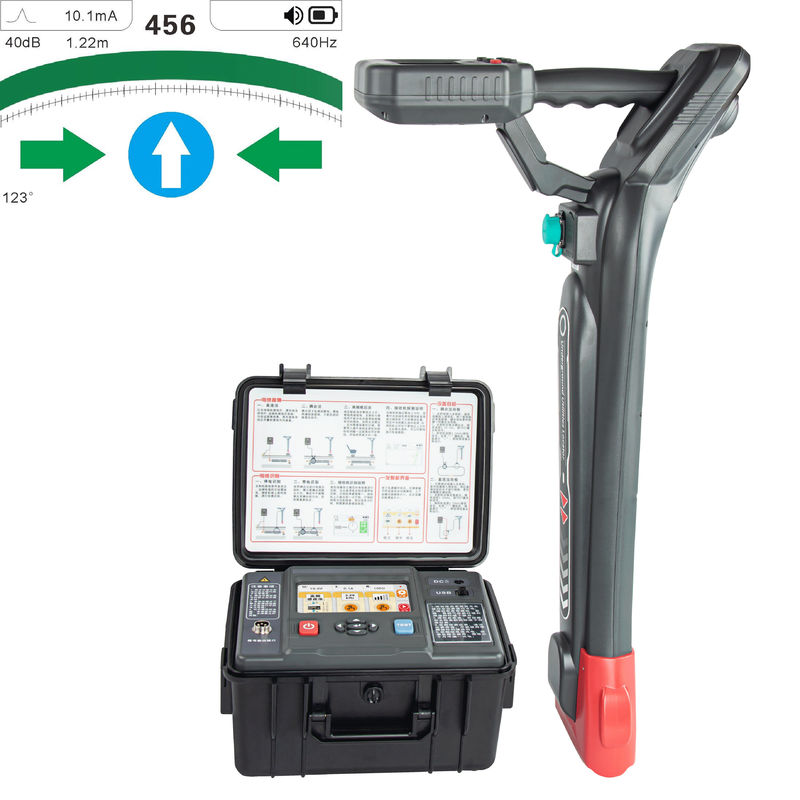

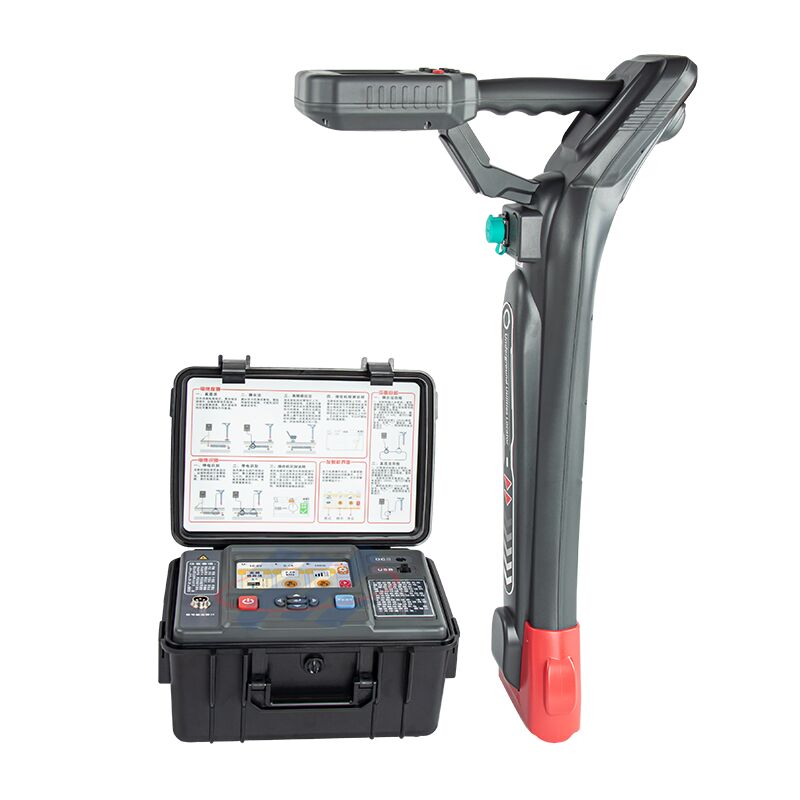

Το έξυπνο καλώδιοαγωγόςανιχνευτής,επίσης γνωστό ως δοκιμαστής αγωγών ή δοκιμαστής διαδρομής, είναι ένα όργανο ανίχνευσης διαδρομής με ισχυρή ολοκληρωμένη απόδοση.
ανίχνευση διαδρομής αγωγού, αναγνώριση καλωδίου, ανίχνευση ελαττωμάτων κλπ. Το όργανο αποτελείται από πομπό, σφίξιμο ρεύματος μεταφοράς,δέκτης,ένα ελαστικό δέκτη ρεύματος, μια γραμμή δοκιμής σύνδεσης και ένα-πλαίσιο (προαιρετικό).
Ηευφυής ανιχνευτής αγωγών καλωδίωνμπορεί να χρησιμοποιηθεί για ανίχνευση διαδρομής, καταγραφή αγωγών και μέτρηση βάθους μεταλλικών αγωγών και υπόγειων καλωδίων σε περιβάλλον χωρίς χαρακώματα.έχει δυνατότητες κατά των παρεμβολών, μπορεί να εντοπίζει και να μετράει με ακρίβεια το βάθος και είναι κατάλληλο για τον εντοπισμό και την περιπολία διαφόρων υπόγειων μεταλλικών αγωγών, τη διαχείριση και συντήρηση των αγωγών,Δημοτικό σχεδιασμό και κατασκευήΗ λειτουργία αυτή επιτυγχάνεται με τη συνεργασία ενός πομπού, ενός δέκτη, ενός συλλέκτη ή ενός συλλέκτη.ένα σφιγκτήρα μετάδοσης σήματος και μια γραμμή δοκιμής σύνδεσης.
Τεχνικά δεδομένα:
Πληροφορητής:
| Λειτουργία |
Τρόποι μετάδοσης σήματος πολλαπλών συχνοτήτων |
| τροφοδοσία |
10.8VΜεγάλης χωρητικότητας επαναφορτιζόμενη μπαταρία λιθίου |
| Μέθοδος εξόδου |
Μέθοδος άμεσης σύνδεσης, μέθοδος ζεύξης, μέθοδος επαγωγής |
Συχνότητα εξόδου |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz,
65.6kHz, 81.9kHz, 197kHz |
| Τρόπος εξόδου |
Αυτόματη αναγνώριση, αυτόματη αναγνώριση σύμφωνα με διαφορετικά εξαρτήματα |
| Δύναμη εξόδου |
15W μέγιστο, 9επίπεδα ρυθμιζόμενο |
| αντίσταση |
Πλήρως αυτόματη λειτουργία αντιστοίχισης και προστασίας παρεμπόδισης σε πραγματικό χρόνο |
| Άμεση τάση εξόδου |
150 Vppμέγιστο |
| Προστασία κυκλώματος |
Με προστασία από υπερφόρτωση και βραχυκύκλωμα |
| υγρό κρύσταλλο |
5 -χιλιοστόLCDχρωματική οθόνη |
| αγγίξτε |
Ναι, χωρητικό άγγιγμα |
| Μέγεθος οργάνου |
Περίπου320 mm (μήκους) × 275 mm (εύρος) × 145 mm (ύψος) |
Αποδέκτης:
Λειτουργία |
Ανίχνευση αγωγών (παρακολούθηση της θέσης του καλωδίου, απεικόνιση της κατεύθυνσης, μέτρηση βάθους, μέτρηση ρεύματος), αναγνώριση καλωδίου, ανίχνευση ελαττωμάτων στο πλαίσιο Α (προαιρετική λειτουργία) |
| τροφοδοσία |
8.4VΜεγάλης χωρητικότητας επαναφορτιζόμενη μπαταρία λιθίου |
| Μέθοδος εισόδου |
Ενσωματωμένη δέσμη δέσμης, ευέλικτη λαβή, Α-πλαίσιο(προαιρετική λειτουργία) |
Συχνολογία λήψης |
Ενεργές συχνότητες ανίχνευσης: 640 Hz,1.28kHz,20,56 kHz,3.20kHz,40,09 kHz,8.19kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz
Δυναμική συχνότητα Παθητική συχνότητα ανίχνευσης: 50Hz, 60Hz,250Hz
Διάταξη συχνοτήτων παθητικής ανίχνευσης ραδιοσυχνοτήτων: οι κεντρικές συχνότητες είναι32.7kHz, 65.6kHz, 81.9kHz,197 kHz |
| Τρόπος ανίχνευσης αγωγού |
Μέθοδος ευρείας κορυφής, μέθοδος στενής κορυφής, μέθοδος κοιλάδας |
| Εμφάνιση ανίχνευσης αγωγών |
Κλασική λειτουργία θέσης, λειτουργία κρουαζιέρας καλωδίου, λειτουργία μέτρησης στρεβλώσεων σήματος |
Πεδίο ανίχνευσης αγωγών |
Μέθοδος άμεσης σύνδεσης: Γενικά, το μήκος του καλωδίου μπορεί να φθάσει0 ~ 20χιλιόμετρα, το οποίο καθορίζεται κυρίως από την αντίσταση εδάφους, την αντίσταση καλωδίου και το καλώδιοβάθος ταφής.
Μέθοδος σύνδεσης: Γενικά, το μήκος του καλωδίου μπορεί να φθάσει0 ~ 10χιλιόμετρα, το οποίο καθορίζεται κυρίως από την αντίσταση εδάφους, την αντίσταση καλωδίου και το καλώδιοβάθος ταφής.
Καλώδια θάφτηκαν λιγότερο από2 μέτρα βάθος |
| Βαθμός και ρεύμα |
Εμφάνιση σε πραγματικό χρόνο του βάθους καλωδίου και της τιμής ρεύματος |
| βάθος μέτρησης αγωγού |
0-20 μέτρα |
Ακριβότητα βάθους |
Ακριβότητα τοποθέτησης επιπέδου: θέση του κεντρικού άξονα του καλωδίου ή του αγωγού-στόχου:± 5% (βάθος ταφής 0-3m) -10% (βάθος ταφής3 μέτρα...20 μέτρα) |
Αληθινές ή Ψευδείς Συμβουλές |
Κατά τη μέτρηση των παρακείμενων καλωδίων, η μέτρηση των παρακείμενων καλωδίωνΚατά τη διάρκεια της διαδικασίας παρακολούθησης καλωδίων, παρατηρήστε τον πίνακα φάσεων.
Ο δίσκος και ο δείκτης δείχνουν να διακρίνεται το δοκιμαζόμενο καλώδιο από τα γειτονικά καλώδια |
| Υγιείς Οδηγίες |
Τόνος FM που ποικίλλει με τη δύναμη του σήματος |
| Αντιδιαταρακτική εμφάνιση |
Πράσινο: Καμία παρεμβολή
Πράσινο: Καλό (τα αποτελέσματα είναι αξιόπιστα))
Κόκκινο: Σοβαρή παρεμβολή (τα αποτελέσματα είναι αναξιόπιστα)) |
Δυνατότητα κατά των παρεμβολών |
Η εξαιρετικά στενή ζώνη συχνοτήτων λήψης και η μοναδική μέθοδος ψηφιακής επεξεργασίας μπορούν να καταστείλουν πλήρως τη συχνότητα ισχύος και τις αρμονικές παρεμβολές των κοντινών καλωδίων και αγωγών. |
Απόσταση παρεμβολής |
Όταν χρησιμοποιείται η μέθοδος ζεύξης και η μέθοδος επαγωγής, ο πομπός θα παράγει παρεμβολές σε μικρή απόσταση.Η απόσταση παρεμβολής σχετίζεται με την ισχύ και τη συχνότητα μετάδοσηςΌσο μεγαλύτερη είναι η ισχύς και η συχνότητα, τόσο ισχυρότερη είναι η παρεμβολή.
Η ελάχιστη απόσταση στην οποία ένας δέκτης δεν ενοχλείται από έναν πομπό απαιτεί συχνά πειραματικό προσδιορισμό:
Ανίχνευση αγωγών: μέθοδος σύνδεσηςΜπορώ να επιβεβαιώσω ότι δεν υπάρχει παρεμβολή.Πέρα από5 μέτρα, η μέθοδος επαγωγής μπορεί να επιβεβαιώσει καμία παρεμβολή πέρα από 20 μέτρα.Ταυτοποίηση καλωδίου: μέθοδος σύνδεσηςΔεν μπορεί να επιβεβαιώσει καμία παρεμβολή πέρα από2 έως 5 μέτρα |
Ταυτοποίηση καλωδίου |
ΑναγνωρισμόςmΟ τρόπος: ευέλικτος Υπεύθυνος για την προετοιμασία ταυτοποίηση·Αριθμός καλώδια που μπορούν να βαθμολογείται: 1 έως 20;
Αξία βαθμονόμησης: Το τρέχον ποσοστό του λαμβανόμενου και του μεταδιδόμενου σήματος είναιμεταξύ 75% και 135% της τιμής βαθμονόμησης, η οποία αποτελεί έναν από τους όρους για την επιτυχή αναγνώριση·
Κατευθυντικότητα: Η σφραγίδα εκπομπής, η σφραγίδα λήψης και το σήμα φόρτωσης πρέπει να βρίσκονται στην ίδια κατεύθυνση, η οποία είναι μία από τις προϋποθέσεις για την επιτυχή ταυτοποίηση. |
Πεδίο ανίχνευσης αναγνώρισης καλωδίου |
Μέθοδος άμεσης σύνδεσης: μπορεί να εντοπίσει σήματα με αντίσταση κυκλώματος0Ω~8kΩ(συνήθως μπορεί να φθάσει μήκος καλωδίου0 ~ 20χιλιόμετρα, που καθορίζονται κυρίως από την αντίσταση εδάφους και την αντίσταση καλωδίων)
Μέθοδος σύνδεσης: μπορεί να εντοπίσει σήματα με αντίσταση κυκλώματος0Ω έως 1kΩ(συνήθως μπορεί να φθάσει σε μήκος καλωδίου0~6 εκατοστά
(κυρίως καθορίζεται από την αντίσταση γείωσης και την αντίσταση καλωδίου) |
| υγρό κρύσταλλο |
4.3-χιλιοστό LCDχρωματική οθόνη(οθόνη υψηλής φωτεινότητας),ορατό στο φως του ήλιου |
| αγγίξτε |
Ναι, χωρητικό άγγιγμα |
| Διασύνδεση συνδέσεων |
USB τύπου Cλιμάνι, πύλη αεροπορίας |
| Εσωτερική διάμετρος τροχιάς |
φ200mm (μεγαλύτερη διάμετρος μπορεί να προσαρμοστεί κατά περίπτωση)) |
| Θέρμανση και υγρασία εργασίας |
-10 oC έως 40 oC·Κάτω 80% Ρα |
| Θέρμανση και υγρασία αποθήκευσης |
-10 oC έως 50 oC, ≤ 95% RH,χωρίς συμπύκνωση |
| Αντίσταση πίεσης |
AC2000V/rms (πριν από το μπροστινό και το πίσω άκρο του κελύφους) |
| Κατάλληλο για την ασφάλειαΚανονισμοί |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326,βαθμός ρύπανσης2 |
Ενδιαφέρεστε για το XHGX507C για την ομάδα σας;Επικοινωνήστε μαζί μας για τιμές όγκου, τεχνικά φύλλα δεδομένων και επιλογές προσαρμογής.
Συχνές ερωτήσεις
Ε: Είναι το XHGX507C κατάλληλο για την έρευνα πριν από την κατασκευή και τη συμμόρφωση με τους κανονισμούς;
Το XHGX507C είναι ειδικά σχεδιασμένο για έρευνες πριν την κατασκευή που απαιτούνται πριν από την ανασκαφή, την χαράκωση ή την κατεύθυνση της γεώτρησης. Its ability to detect both energized (50Hz passive mode) and de-energized cables (transmitter modes) provides comprehensive underground utility mapping that supports regulatory compliance and helps prevent costly cable strikes.
Ε: Πώς το όργανο χειρίζεται τοποθεσίες με πολλαπλές επικαλυπτόμενες υπηρεσίες;
Ο συνδυασμός λειτουργίας πολλαπλών συχνοτήτων, μέτρησης ρεύματος και λειτουργιών διπλής κεραίας παρέχει πολλαπλές στρατηγικές για την επίλυση της συμφόρησης των υπηρεσιών κοινής ωφέλειας.Συγκρίνοντας τις απαντήσεις σήματος σε διαφορετικές συχνότητες και μετρώντας τα επίπεδα ρεύματοςΗ λειτουργία Trough παρέχει πρόσθετη ακρίβεια για την τελική επιβεβαίωση της διαδρομής.
Ε: Ποια τεκμηρίωση μπορεί να παραχθεί από έρευνες πεδίου;
Η οθόνη LCD του οργάνου παρέχει σε πραγματικό χρόνο βαθμίδες βάθους και ρεύματος που μπορούν να καταγραφούν χειροκίνητα στα σχέδια του χώρου.Οι χειριστές συνήθως σηματοδοτούν τις διαδρομές και τα βάθη των καλωδίων με χρώμα ψεκασμού και τα ευρήματα εγγράφων με φωτογραφίες και γραπτά αρχεία.Τα εξαρτήματα καταγραφής δεδομένων με δυνατότητα GPS μπορεί να είναι διαθέσιμα για ενσωμάτωση με συστήματα χαρτογράφησης GIS.
Ε: Μπορεί να ανιχνεύσει μη μεταλλικούς σωλήνες, όπως PVC ή HDPE;
Όπως όλοι οι ηλεκτρομαγνητικοί εντοπιστές που βασίζονται στην επαγωγή, το XHGX507C ανιχνεύει μεταλλικά αντικείμενα με την ηλεκτρική τους αγωγιμότητα.Παρόλα αυτά, εάν οι σωλήνες αυτοί περιέχουν μεταλλικά καλώδια ιχνηλατηρίου (που συνήθως τοποθετούνται παράλληλα με πλαστικά σωλήνες κατά την κατασκευή), το όργανο μπορεί να ανιχνεύσει το καλώδιο ιχνηλατηρίου.θα απαιτούνταν ως συμπληρωματική τεχνολογία το ραντάρ διάτρησης εδάφους (GPR).
Ε: Ποια εγγύηση και υποστήριξη παρέχεται;
12 μηνών τυποποιημένη εγγύηση κατά κατασκευαστικών ελαττωμάτων με τεχνική υποστήριξη για όλη τη ζωή.σύσφιξη ζεύξηςΟι εταιρείες παροχής συμβουλών μηχανικής διαθέτουν επιτόπια εκπαίδευση και δυνατότητες επέκτασης της εγγύησης.
