🎯 Σχεδιασμένο για Ομάδες Κατασκευής Καλωδίων που Απαιτούν Έξυπνη, Φωνητική Επαλήθευση Ασφάλειας
🔊 Ομάδες Κατασκευής ΠεδίουΦωνητικές υποδείξεις + LCD καθοδηγούν κάθε βήμα, εξαλείφοντας διαδικαστικά λάθη υπό πίεση
📋 Ομάδες Μεταφοράς & Επισκευής ΚαλωδίωνΔιπλός εκτοξευτής στις 60° δημιουργεί δύο σημεία βραχυκύκλωσης για αλάνθαστη επαλήθευση
🛡️ Οργανισμοί με Προτεραιότητα την ΑσφάλειαΛειτουργίες χρονομέτρησης + τηλεχειρισμού κρατούν τους χειριστές εντελώς απομονωμένους κατά τη διάτρηση

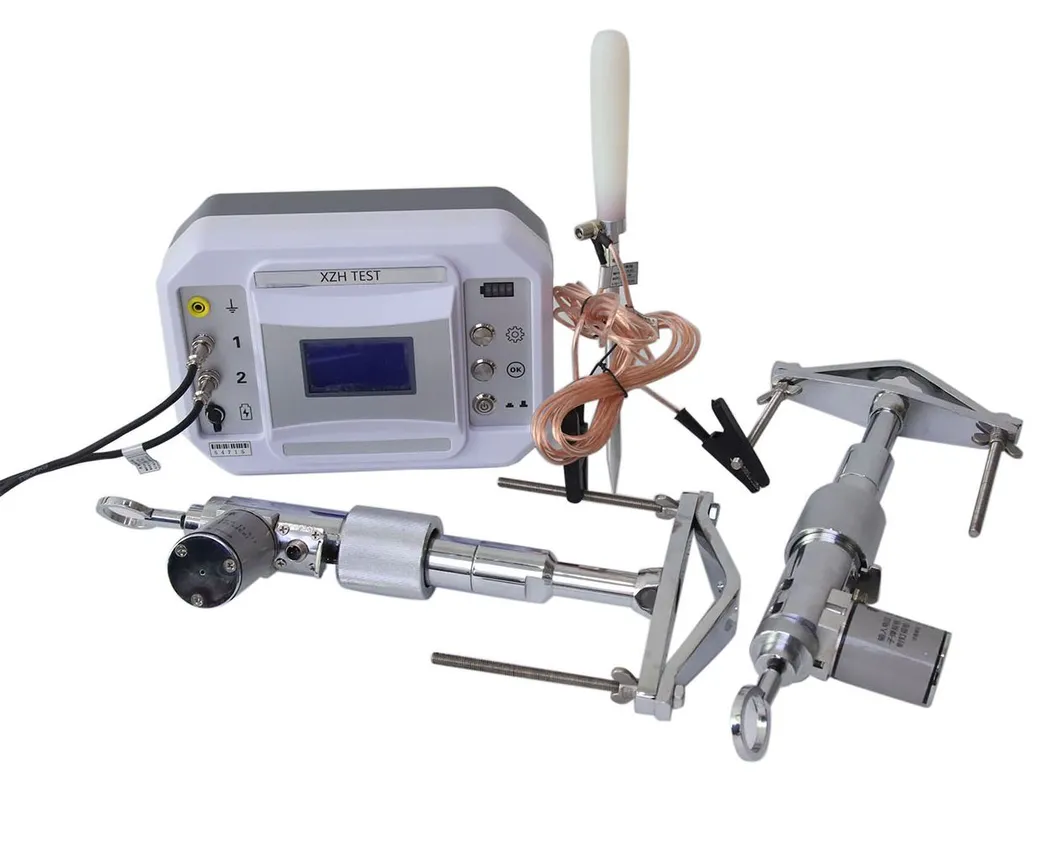

Επισκόπηση Προϊόντος
Κάθε χρόνο στα συστήματα ηλεκτροδότησης, συμβαίνουν ατυχήματα λόγω χειροκίνητης κοπής λανθασμένων καλωδίων υπό τάση. Το Έξυπνο Καλωδιοδιατρητικό XHZS506YS εξαλείφει πλήρως αυτόν τον κίνδυνο. Χρησιμοποιώντας ένα τηλεχειριζόμενο σύστημα διπλού εκτοξευτή, εκτελεί καταστροφική επαλήθευση διατρυπώντας το καλώδιο στόχο — εάν το καλώδιο είναι υπό τάση θα εκραγεί (επιβεβαιώνοντας τον κίνδυνο), και εάν είναι νεκρό, δεν συμβαίνει αντίδραση (επιβεβαιώνοντας ότι είναι ασφαλές να κοπεί). Αυτή είναι η μόνη απόλυτη μέθοδος για την επαλήθευση της κατάστασης του καλωδίου πριν την κοπή.
Στην κατασκευή, μεταφορά και επισκευή καλωδίων ηλεκτροδότησης, οι χειριστές πρέπει πρώτα να αναγνωρίσουν το καλώδιο στόχο ανάμεσα σε πολλά. Ενώ τα σχέδια και οι ηλεκτρονικοί αναγνωριστές βοηθούν στον προσδιορισμό του καλωδίου εργασίας, η τελική απόλυτη επιβεβαίωση απαιτεί φυσική επαλήθευση μέσω ελεγχόμενης βραχυκύκλωσης — και το XHZS506YS παρέχει αυτό με φωνητική νοημοσύνη, διπλή λειτουργία και πλήρη απομόνωση χειριστή.
🔍 XHZS506YS vs XHZS506S — Έξυπνο vs Βασικό: Το XHZS506YS διαθέτει οθόνη LCD που εμφανίζει το περιεχόμενο λειτουργίας και τη διαδικασία ελέγχου, φωνητικές υποδείξεις για καθοδήγηση βήμα προς βήμα, κουμπιά Επιβεβαίωσης (OK) και Επιλογής για επιλογή λειτουργίας, και λειτουργία χρονομέτρησης για αυτοματοποιημένη διάτρηση με καθυστέρηση 10 δευτερολέπτων. Το XHZS506S προσφέρει την ίδια βασική ασφάλεια διπλού εκτοξευτή με απλή λειτουργία φωτεινών ενδείξεων. Επιλέξτε το XHZS506YS όταν η ομάδα σας επωφελείται από φωνητική καθοδήγηση και οπτική επιβεβαίωση διαδικασίας.
⚠️ Σημαντικές Προειδοποιήσεις Ασφαλείας — Διαβάστε Πριν τη Λειτουργία
1. Απαγορεύεται αυστηρά ο έλεγχος χωρίς οδήγηση καρφιών και άδειες φυσίγγια — κίνδυνος θραύσης βελόνας και τραυματισμού.
2. Απαγορεύεται αυστηρά ο έλεγχος χωρίς βλήματα — κίνδυνος θραύσης επικρουστήρα.
3. Απαγορεύεται αυστηρά η χρήση ζωντανών πυρομαχικών και ζωντανών καρφιών, ή διάτρηση στον αέρα — κίνδυνος τραυματισμού.
4. Όταν το καλώδιο διατρυπηθεί, το σώμα του εκτοξευτή πρέπει να γειωθεί αξιόπιστα.
5. Η γωνία μεταξύ των διπλών εκτοξευτών ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ 120° — προτιμότερο 60°.
6. Αυτός ο εξοπλισμός προορίζεται αποκλειστικά για διάτρηση καλωδίων. Οποιαδήποτε άλλη χρήση γίνεται με δική σας ευθύνη.
Τεχνικές Προδιαγραφές
Αριθμός Μοντέλου
XHZS506YS
Σώματα Εκτοξευτών
2 Σώματα Διάτρησης (Διπλός Εκτοξευτής)
Διεπαφή Ελέγχου
Οθόνη LCD + Φωνητική Υπόδειξη + Κουμπιά Επιβεβαίωσης/Επιλογής
Λειτουργίες Λειτουργίας
Χειροκίνητος Τηλεχειρισμός + Αυτόματη Λειτουργία Χρονομέτρησης
Τηλεχειρισμός
>10μ, Δυνατότητα Διείσδυσης Τοίχου
Μήκος Καλωδίου Ελέγχου
5 μέτρα
Διάμετρος Σφιγκτήρα
φ30-150mm
Γωνία Εκτοξευτή
Δεν πρέπει να είναι 120°, προτιμότερο 60°
Τροφοδοσία Λειτουργίας
Φόρτιση AC 220V/50Hz; >10 Ώρες Μπαταρία
Ελεγκτής
270×230×120mm, 2.5kg
Πλήρες Σετ
470×380×210mm, 15.5kg (Διπλός Εκτοξευτής)
Διεπαφή Λειτουργίας
| # |
Στοιχείο |
Λειτουργία |
| 1 |
Γείωση |
Σημείο γείωσης οργάνου — προστασία ασφαλείας |
| 2 |
Έξοδος 1 |
Σύνδεση με σώμα εκτοξευτή 1 |
| 3 |
Έξοδος 2 |
Σύνδεση με σώμα εκτοξευτή 2 |
| 4 |
Θύρα Φόρτισης |
Θύρα φόρτισης DC12V |
| 5 |
Διακόπτης Τροφοδοσίας |
Ενεργοποίηση/απενεργοποίηση τροφοδοσίας λειτουργίας |
| 6 |
Επιβεβαίωση (OK) |
Κουμπί επιβεβαίωσης λειτουργίας |
| 7 |
Επιλογή |
Επιλογή λειτουργίας εργασίας (Τηλεχειρισμός / Χρονομέτρηση) |
| 8 |
Ένδειξη Τροφοδοσίας |
Εμφάνιση στάθμης μπαταρίας σε πραγματικό χρόνο |
| 9 |
Οθόνη LCD |
Εμφανίζει περιεχόμενο λειτουργίας και διαδικασία ελέγχου |

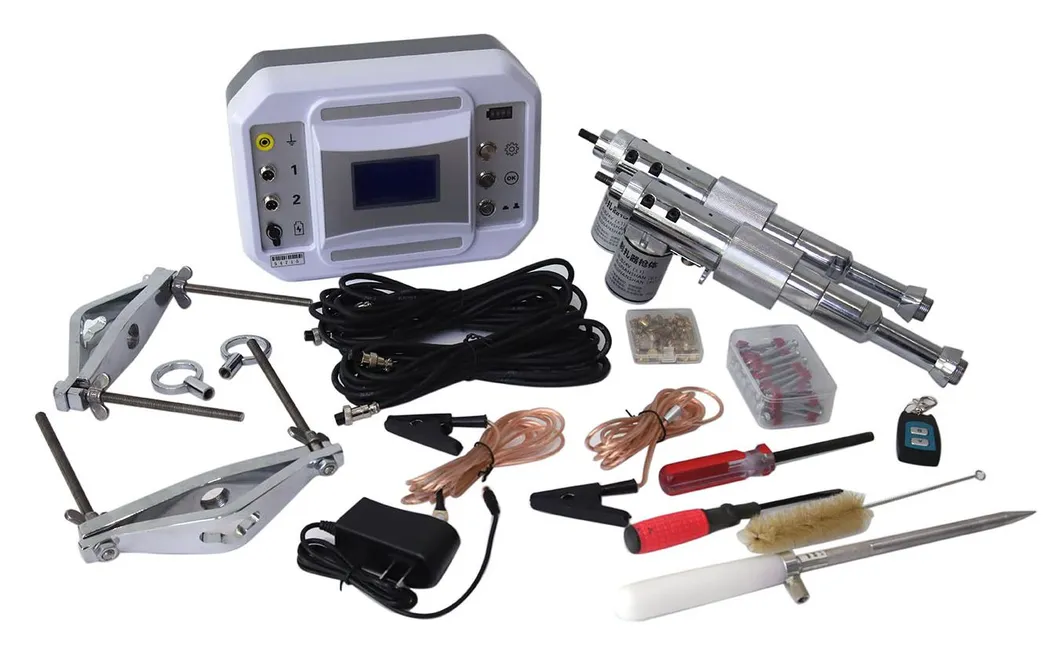

Στοιχεία & Λίστα Συσκευασίας
| Είδος |
Ποσότητα |
Περιγραφή |
| Ελεγκτής |
1 |
Διαχειρίζεται τη δράση διάτρησης καλωδίου με έλεγχο LCD + φωνητικής υπόδειξης |
| Σώμα Εκτοξευτή |
2 |
Συσκευή τύπου εμβόλου χαμηλής ταχύτητας για διάτρηση καλωδίου |
| Τηλεχειρισμός |
1 |
Διπλό κουμπί (A/B) που αντιστοιχεί στις Εξόδους 1/2 |
| Καλώδιο Ελέγχου |
2 |
Σύνδεση μεταξύ ελεγκτή και σωμάτων εκτοξευτών |
| Καλώδιο Γείωσης / Τρυπάνι |
1/1 |
Γείωση πεδίου με τρυπάνι για αξιόπιστη σύνδεση γείωσης |
| Βλήματα & Καρφιά |
1 σετ |
S1 Κόκκινο (επίπεδο 5) 50 βολές + PS52C8 50 καρφιά (στάνταρ) |
| Εργαλεία Καθαρισμού |
1 σετ |
Κατσαβίδι, καρυδάκι, βούρτσα δοκιμαστικού σωλήνα για συντήρηση εκτοξευτή |
| Φορτιστής |
1 |
Καλώδιο φόρτισης AC 220V/50Hz κουτιού ελέγχου |
Προδιαγραφές Καρφιών
| Διάμετρος Καλωδίου |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
| Προδιαγραφή Καρφιού |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Συμβουλευτείτε το φύλλο προδιαγραφών |
Επιλογή Ισχύος Βλήματος
| Χρώμα |
Μαύρο |
Μπλε |
Κίτρινο |
Κόκκινο |
Προτεινόμενη Χρήση |
| Επίπεδο Ισχύος |
Μικρότερο |
Μικρό |
Μεσαίο |
Μεγάλο (Επίπεδο 5) |
≤35kV: Κίτρινο / >35kV: Κόκκινο |
Τυπική διαμόρφωση: S1 Κόκκινο (επίπεδο ισχύος 5) 50 βολές + PS52C8 50 καρφιά.
Οδηγός Λειτουργίας
Λειτουργία Ελεγκτή — Δύο Λειτουργίες:
Χειροκίνητος Τηλεχειρισμός: Μετά την εγκατάσταση και των δύο σωμάτων εκτοξευτών, τη σύνδεση της γείωσης και την ενεργοποίηση του ελεγκτή, πατήστε το κουμπί Επιλογής για να επιλέξετε τη λειτουργία "Τηλεχειρισμός", και στη συνέχεια πατήστε Επιβεβαίωση (OK). Πατήστε τα κουμπιά τηλεχειρισμού A και B ακολουθώντας τις φωνητικές υποδείξεις για να διατρυπήσετε τον εκτοξευτή 1 και τον εκτοξευτή 2 αντίστοιχα.
Αυτόματη Λειτουργία Χρονομέτρησης: Μετά την εγκατάσταση, πατήστε Επιλογή για να επιλέξετε τη λειτουργία "Χρονομέτρηση", και στη συνέχεια πατήστε Επιβεβαίωση (OK). Ο ελεγκτής θα διατρυπήσει αυτόματα τον εκτοξευτή 1 και τον εκτοξευτή 2 μετά από μια καθυστέρηση 10 δευτερολέπτων, επιτρέποντας στον χειριστή να απομακρυνθεί σε ασφαλή απόσταση.
Σημαντικό: Κρατήστε το προσωπικό και τον ελεγκτή όσο το δυνατόν πιο μακριά από τα σώματα των εκτοξευτών κατά τη διάτρηση. Διαχειριστείτε προσεκτικά το τηλεχειριστήριο — μόλις συνδεθεί το καλώδιο ελέγχου και είναι ενεργοποιημένος ο διακόπτης, το τηλεχειριστήριο μπορεί να ενεργοποιήσει τη διάτρηση ανά πάσα στιγμή.
Βασικά Χαρακτηριστικά
Η οθόνη LCD με συγχρονισμό φωνητικών υποδείξεων παρέχει καθοδήγηση λειτουργίας βήμα προς βήμα

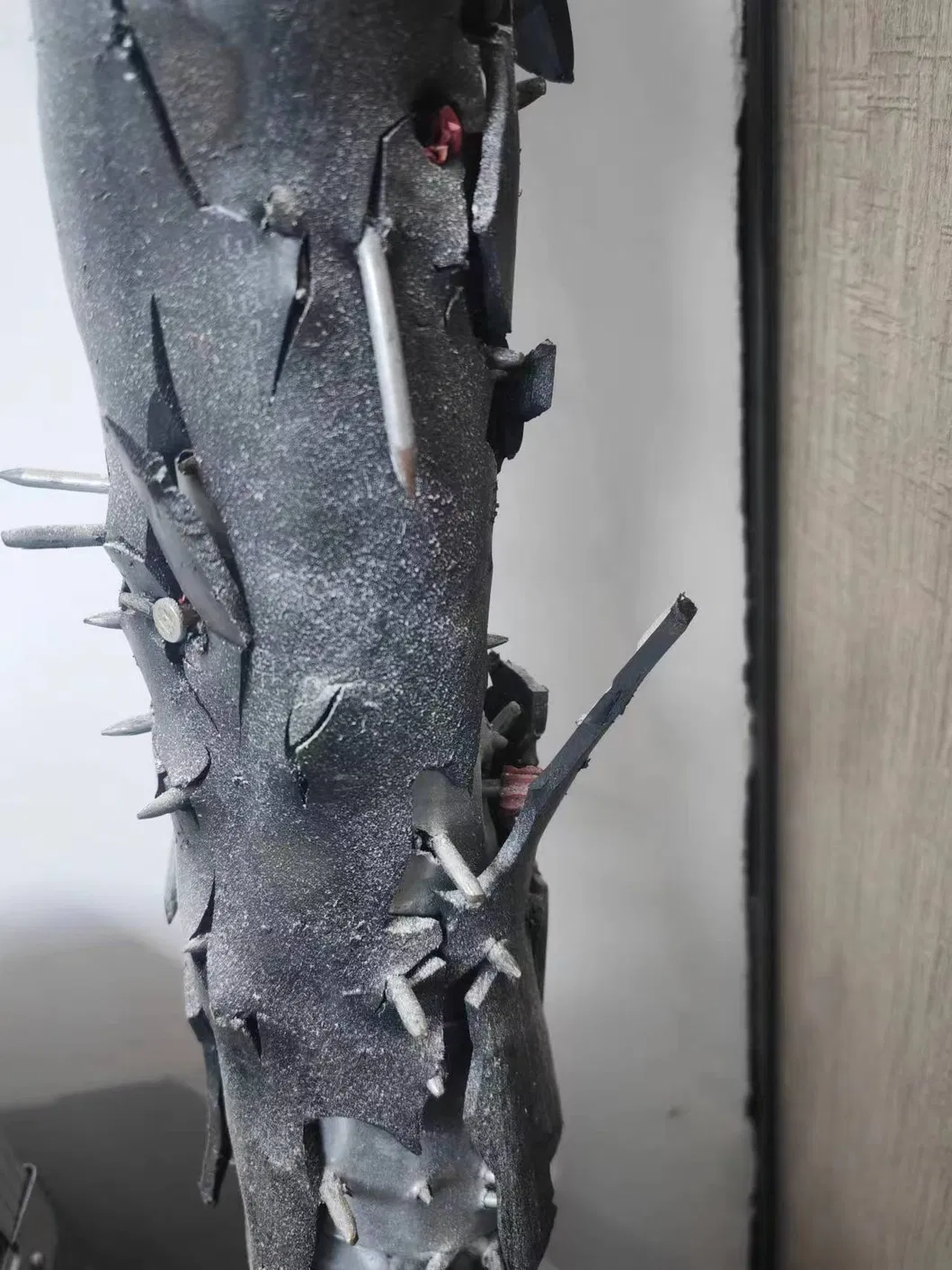

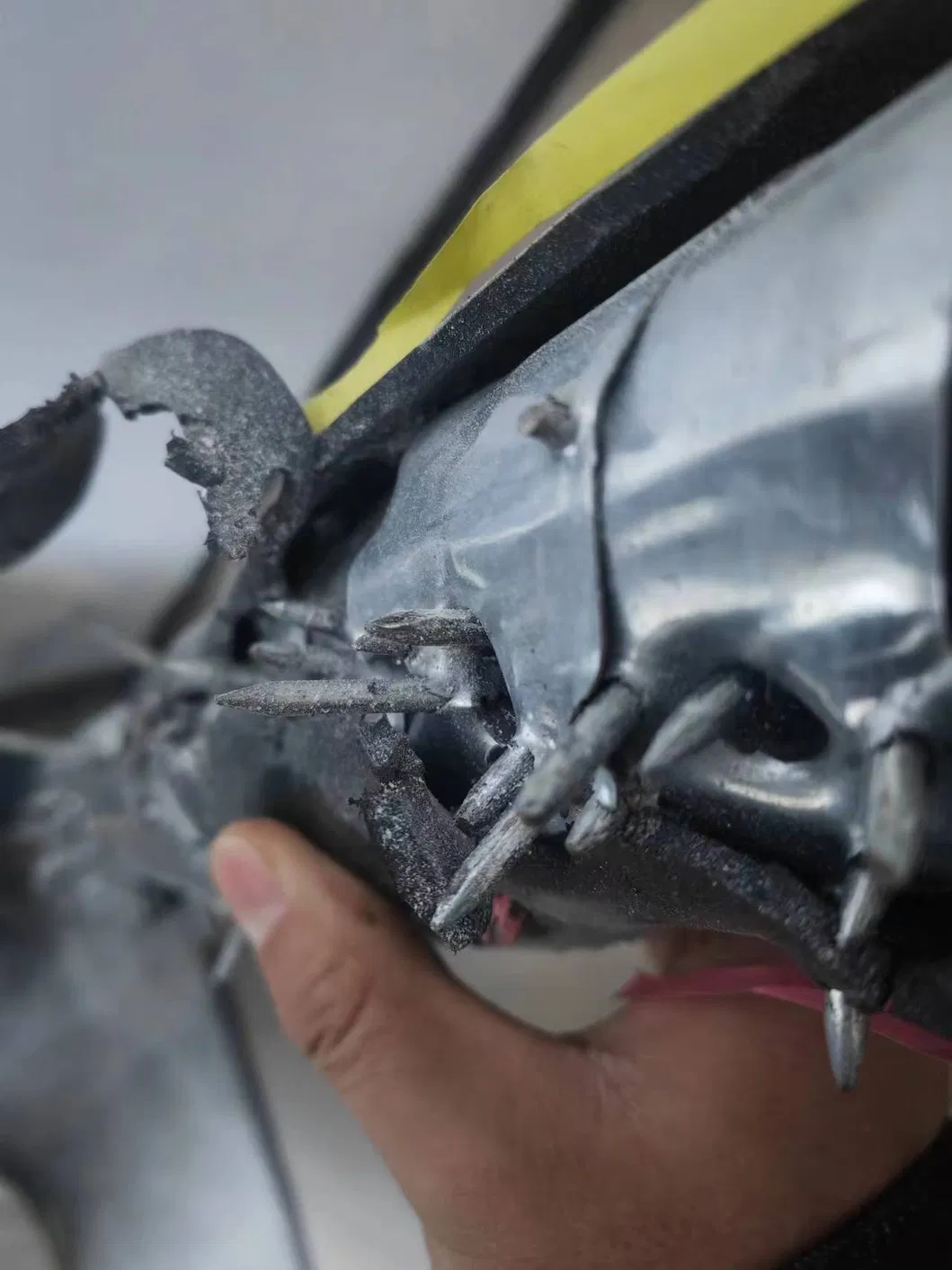

Ο σχεδιασμός διπλού εκτοξευτή δημιουργεί δύο σημεία βραχυκύκλωσης — τουλάχιστον ένα διατρυπά αξιόπιστα το καλώδιο
Διπλή λειτουργία: χειροκίνητος τηλεχειρισμός + αυτόματη χρονομέτρηση (καθυστέρηση 10 δευτερολέπτων για ασφαλή εκκένωση)
Ασύρματος τηλεχειρισμός (>10μ, διείσδυση τοίχου) + 5μ ενσύρματη εφεδρεία για μέγιστη απομόνωση χειριστή
Μια γωνία οδήγησης καρφιού 60° (αντί για 120°) εξασφαλίζει βέλτιστη διείσδυση καλωδίων τριών φάσεων διατεταγμένων σε τριφασική διάταξη.
Η ενσωματωμένη μπαταρία λιθίου παρέχει 10+ ώρες συνεχούς λειτουργίας με φόρτιση AC 220V/50Hz

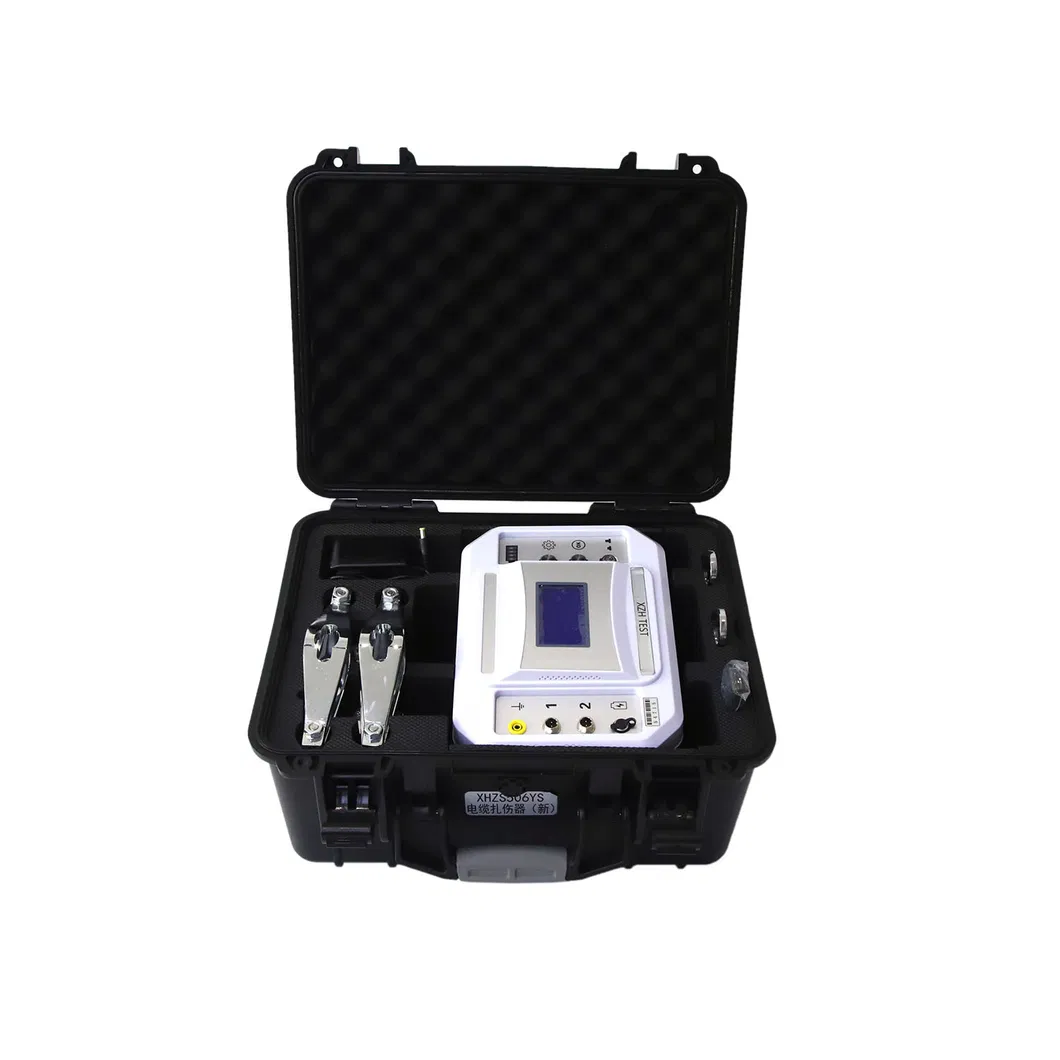

Συμπαγές σετ 15.5kg σε ενσωματωμένη θήκη μεταφοράς για ανάπτυξη πεδίου
Προστασία από υπερβολικό ρεύμα και βραχυκύκλωμα προστατεύει τα ηλεκτρονικά του ελεγκτή και των εκτοξευτών
Συχνές Ερωτήσεις
Ε1: Γιατί οι διπλοί εκτοξευτές πρέπει να είναι στις 60° και ποτέ στις 120°;
Τα καλώδια τριών φάσεων είναι συνήθως διατεταγμένα σε τριγωνική "κομματιαστή" διαμόρφωση. Στις 60°, οι δύο εκτοξευτές προσεγγίζουν από συμπληρωματικές γωνίες που μεγιστοποιούν την πιθανότητα διάτρησης διαφορετικών φάσεων, διασφαλίζοντας ότι τουλάχιστον ένα καρφί δημιουργεί πραγματική βραχυκύκλωση. Εάν τοποθετηθεί στις 120°, ένας εκτοξευτής μπορεί να ευθυγραμμιστεί με το κενό μεταξύ των φάσεων και να χάσει τον αγωγό εντελώς. Η διάταξη των 60° είναι σχεδιασμένη ειδικά για τη γεωμετρία των καλωδίων τριών φάσεων — πάντα ρυθμίζετε τους εκτοξευτές σε περίπου 60° για αξιόπιστα αποτελέσματα.
Ε2: Πώς λειτουργούν μαζί το σύστημα φωνητικής υπόδειξης + LCD;
Η οθόνη LCD του ελεγκτή εμφανίζει την τρέχουσα λειτουργία, την κατάσταση των Εξόδων 1 και 2, και το επίπεδο μπαταρίας σε πραγματικό χρόνο. Ταυτόχρονα, το σύστημα φωνητικής υπόδειξης εκφωνεί οδηγίες σε κάθε βήμα — καθοδηγώντας τον χειριστή μέσω της επιλογής λειτουργίας, επιβεβαιώνοντας τις ρυθμίσεις και ανακοινώνοντας πότε να πατήσει τα κουμπιά τηλεχειρισμού Α και Β. Αυτή η διπλή ανάδραση (οπτική + ηχητική) μειώνει σημαντικά τα διαδικαστικά λάθη, ειδικά σε θορυβώδη περιβάλλοντα κατασκευής ή όταν οι χειριστές φορούν βαριά ΜΑΠ που περιορίζουν την αντίληψη του οπτικού πεδίου.
Ε3: Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται πριν τη λειτουργία;
Έξι κρίσιμοι κανόνες ασφαλείας: (1) Ποτέ μην κάνετε έλεγχο χωρίς να έχουν τοποθετηθεί καρφιά και βλήματα — ο επικρουστήρας μπορεί να σπάσει. (2) Ποτέ μην χρησιμοποιείτε ζωντανά πυρομαχικά ή μην κάνετε διάτρηση σε ανοιχτό αέρα. (3) Πάντα να γειώνετε αξιόπιστα το σώμα του εκτοξευτή. (4) Ρυθμίστε τους εκτοξευτές στις 60°, ποτέ στις 120°. (5) Κρατήστε όλο το προσωπικό σε ασφαλή απόσταση — χρησιμοποιήστε τηλεχειρισμό ή λειτουργία χρονομέτρησης. (6) Αυτός ο εξοπλισμός προορίζεται αποκλειστικά για διάτρηση καλωδίων — απαγορεύεται οποιαδήποτε άλλη χρήση. Μετά από κάθε χρήση, καθαρίστε το σώμα του εκτοξευτή. Κάθε 5 βολές, χρησιμοποιήστε τα παρεχόμενα εργαλεία καθαρισμού για ενδελεχή συντήρηση.
Ε4: Πώς μπορώ να αντιμετωπίσω προβλήματα εάν ο εκτοξευτής δεν πυροδοτεί;
Τρία κοινά προβλήματα: (1) Εάν το έμβολο έχει τραβηχτεί προς τα πάνω αλλά δεν κλειδώνει — ο μηχανικός πείρος ή το ελατήριο μπορεί να είναι οξειδωμένο. Αφαιρέστε την κάννη, λιπάνετε το ελατήριο και τον πείρο του ηλεκτρομαγνήτη με λάδι και περιστρέψτε το έμβολο πολλές φορές (χωρίς βλήματα) για ομαλή λειτουργία. (2) Εάν ο τηλεχειρισμός πυροδοτεί αλλά ο εκτοξευτής δεν έχει δράση — ελέγξτε τις συνδέσεις του καλωδίου ελέγχου, μετρήστε την παλμική τάση DC24V στην έξοδο του ελεγκτή, ή ελέγξτε την αντίσταση του ηλεκτρομαγνήτη του σώματος του εκτοξευτή. (3) Εάν ο εκτοξευτής πυροδοτεί αλλά το βλήμα δεν εκρήγνυται — αντικαταστήστε το βλήμα καθώς η υγρασία μπορεί να έχει υποβαθμίσει τη σκόνη. Για οποιαδήποτε άλυτα προβλήματα, επικοινωνήστε με την υπηρεσία XZH TEST.
Ε5: Ποια είναι η εγγύηση μετά την πώληση και οι πληροφορίες παράδοσης;
Το XHZS506YS καλύπτεται από 1 χρόνο δωρεάν εγγύηση για θέματα ποιότητας προϊόντος από την ημερομηνία αγοράς, με δυνατότητα επισκευής και τεχνικής υποστήριξης εφ' όρου ζωής. Ο τυπικός χρόνος αποστολής είναι 3-5 εργάσιμες ημέρες ανά μονάδα, συσκευασμένο σε ανθεκτικές ξύλινες θήκες για διεθνή αποστολή. Η ελάχιστη ποσότητα παραγγελίας είναι 1 μονάδα, με μηνιαία ικανότητα προμήθειας 500 μονάδων. Οι όροι πληρωμής είναι T/T. Για οποιεσδήποτε ανώμαλες συνθήκες ή βλάβες του οργάνου, επικοινωνήστε αμέσως με την XZH TEST για την ταχύτερη διευθέτηση υπηρεσίας.
