Εντοπιστής σφάλματος καλωδίου υψηλής ακρίβειας με ακουστικό-μαγνητικό συγχρονισμό XHDD503C

Το XHDD503C Cable Fault Pinpointer είναι σχεδιασμένο για γρήγορη,υψηλής ακρίβειας εντοπισμός των παραπτώσεων των υπόγειων καλωδίων ηλεκτρικής ενέργειας με τη μέθοδο ακουστικού-μαγνητικού συγχρονισμούΌταν μια γεννήτρια υψηλής τάσης εκφορτώνεται στο σημείο βλάβης,Ο ανιχνευτής του οργάνου συλλαμβάνει ταυτόχρονα τόσο το ηχητικό σήμα (η εκκένωση "pop" που ταξιδεύει μέσω του εδάφους) όσο και το ηλεκτρομαγνητικό σήμα (που ταξιδεύει σχεδόν στιγμιαία)Με τον υπολογισμό της χρονικής διαφοράς μεταξύ αυτών των δύο σημάτων, το XHDD503C καθοδηγεί τους χειριστές στην ακριβή τοποθεσία σφάλματος με ακρίβεια καλύτερη από 0,1m,Εξάλειψη των εικαστικών εργασιών και των ετών εμπειρίας που απαιτούνται παραδοσιακά για τον εντοπισμό σφαλμάτων καλωδίων.

Η αρχή του ακουστικού-μαγνητικού συγχρονισμού είναι βασικά απλή αλλά αξιοσημείωτα αποτελεσματική.ένα ηχητικό κύμα που ταξιδεύει αργά μέσα από το περιβάλλον χώμαΟ ανιχνευτής ανιχνεύει ταυτόχρονα και τα δύο.Επειδή το ηλεκτρομαγνητικό σήμα φτάνει σχεδόν αμέσως ενώ ο ήχος χρειάζεται μετρήσιμο χρόνο για να ταξιδέψει, το κενό μεταξύ τους, που εμφανίζεται σε χιλιοστά του δευτερολέπτου στην οθόνη LCD των 5 ιντσών, δείχνει άμεσα πόσο μακριά είστε από το σφάλμα.Και το σφάλμα είναι ακριβώς κάτω από σένα..

• Καλύτερη από 0.1m ακρίβεια:Η ακουστική-μαγνητική μέτρηση της χρονικής διαφοράς εντοπίζει τα ελαττώματα με sub-δεκαμετρική ακρίβεια.
• Τέσσερις επιλογές τρόπων φίλτρου:Πλήρης διέλευση (100~1600Hz) για γενική χρήση, χαμηλή διέλευση (100~300Hz) για μαλακό έδαφος και άμμο όπου οι υψηλές συχνότητες είναι εξασθενημένες, υψηλή διέλευση (160~1600Hz) για σκληρές συνθήκες πεζοδρόμου,Περιορισμός ζώνης (200-600Hz) ως ισορροπημένος συμβιβασμόςΣυγκρίνετε το φίλτρο με το έδαφος για βέλτιστη σαφήνεια σήματος.
• Δοκιμαστική αντοχή IP65:Η πολυεπίπεδη φυσική απομόνωση προστατεύει τους ευαίσθητους ακουστικούς και μαγνητικούς αισθητήρες.
• BNR Ψηφιακή Μείωση Θορύβου + Αθόρυβο:Όταν ο χειριστής πιάνει το χερούλι, η συσκευή είναι έτοιμη να μειώσει το θόρυβο.Το όργανο ενεργοποιεί αμέσως τη σιωπή για να προστατεύσει την ακοή κατά τη διάρκεια παρατεταμένων συνεδριών πεδίου.
• 500,000* Ενίσχυση σήματος:Το 16-επίπεδο κέρδος εξόδου (0-112dB) συλλαμβάνει εξαιρετικά αδύναμα σήματα εκκένωσης από βαθιά ή υψηλής αντίστασης σφάλματα που οι συμβατικοί δείκτες εντοπισμού χάνουν εντελώς.
• Οδηγία πορείας σε πραγματικό χρόνο:Οι δείκτες αριστερά/δεξιά στην οθόνη δείχνουν αν ο ανιχνευτής βρίσκεται στα αριστερά ή στα δεξιά της διαδρομής του καλωδίου,επιτρέποντας στους χειριστές να διορθώνουν γρήγορα τη διαδρομή τους χωρίς να ανατρέχουν σε εξωτερικούς χάρτες ή σημάδια.
• Ηλιακά αναγνωρίσιμη 5 ιντσών LCD αφής:854*480 ανάλυση με φωτεινότητα 800nit παραμένει σαφώς ορατή κάτω από άμεσο ηλιακό φως το μεσημέρι.
• Όλη μέρα επιχείρηση πεδίου:Η ηλεκτρική ενέργεια προέρχεται από 4 * 18650 μπαταρίες λιθίου που παρέχουν 8+ ώρες συνεχούς χρήσης.

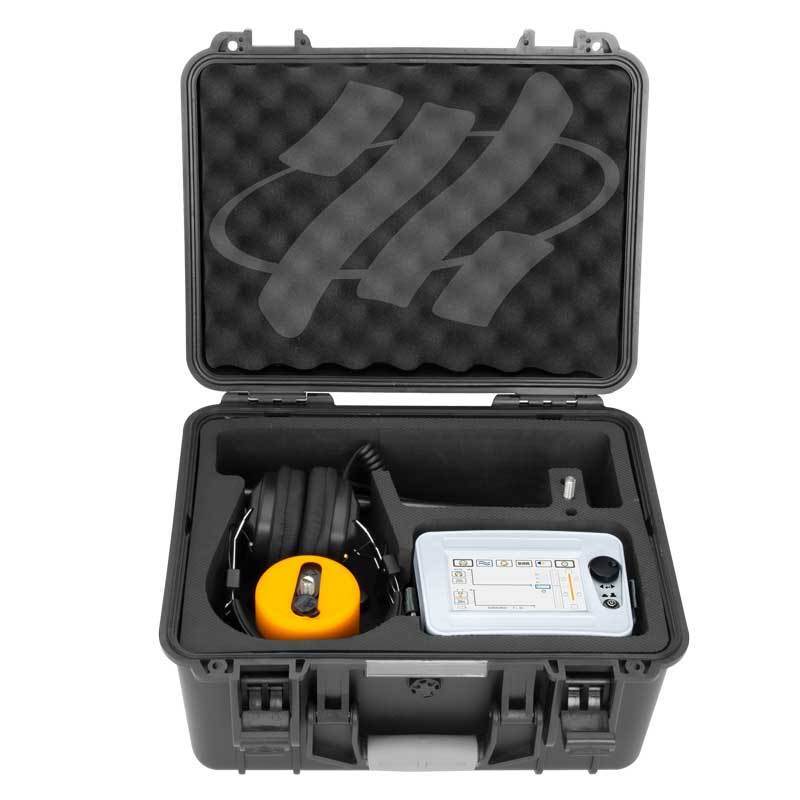

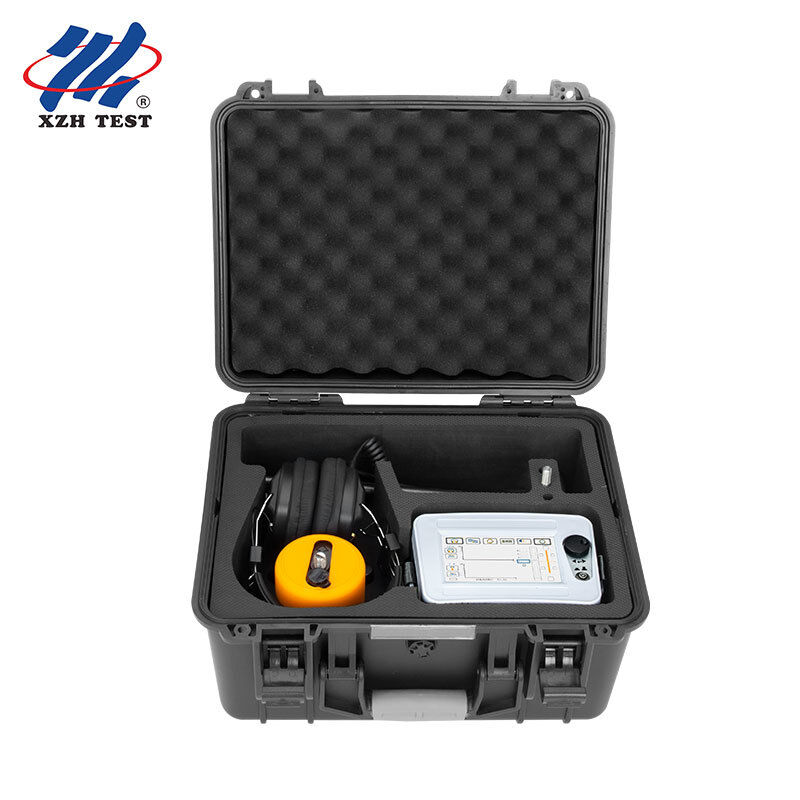

• Συμπληρωματικό εξοπλισμό πεδίου:Κάθε XHDD503C περιλαμβάνει το ξενοδοχείο του δείκτη, το σύνολο του ανιχνευτή με τη ράβδο σύνδεσης και την βάση του τρίποδου, το καλώδιο σήματος 7 πυρήνων, το ακουστικό ακύρωσης θορύβου, ταχεία φόρτιση, πολυλειτουργικό κλειδί,και ανθεκτική σε κραδασμούς θήκη.

Βήμα 1:Χρησιμοποιήστε TDR ή προεντοπιστή για τον προσδιορισμό της ελάχιστης κλίμακας σφάλματος (± 50m).Βήμα 2:Συνδέστε το XHDD503C με τη γεννήτρια παλμών υψηλής τάσης και ρυθμίστε έναν κύκλο εκφόρτισης 3-5 δευτερολέπτων.Βήμα 3:Ξεκινήστε με χαμηλά όρια, υψηλό κέρδος και υψηλό όγκο.Τέταρτο βήμα:Περπατήστε κατά μήκος της διαδρομής του καλωδίου, παρακολουθώντας τη διαφορά ώρας που διαβάζεται ∙ θα μειωθεί καθώς πλησιάζετε το ρήγμα, και στη συνέχεια θα αυξηθεί αφού το περάσετε.Βήμα 5:Επιστρέψτε στο ελάχιστο σημείο διαφοράς χρόνου, αλλάξτε σε υψηλό κατώτατο όριο και χαμηλό κέρδος για καλή τοποθέτηση.

12 μηνών δωρεάν εγγύηση κατά ελαττωμάτων ποιότητας προϊόντος. Δια βίου συντήρηση και τεχνική υποστήριξη. Πιστοποιημένο CE και ISO. Συμμορφώνεται με DL/T 849.2-2019 και GB/T 18268.1 πρότυπα για βιομηχανικό εξοπλισμό δοκιμών πεδίου.
