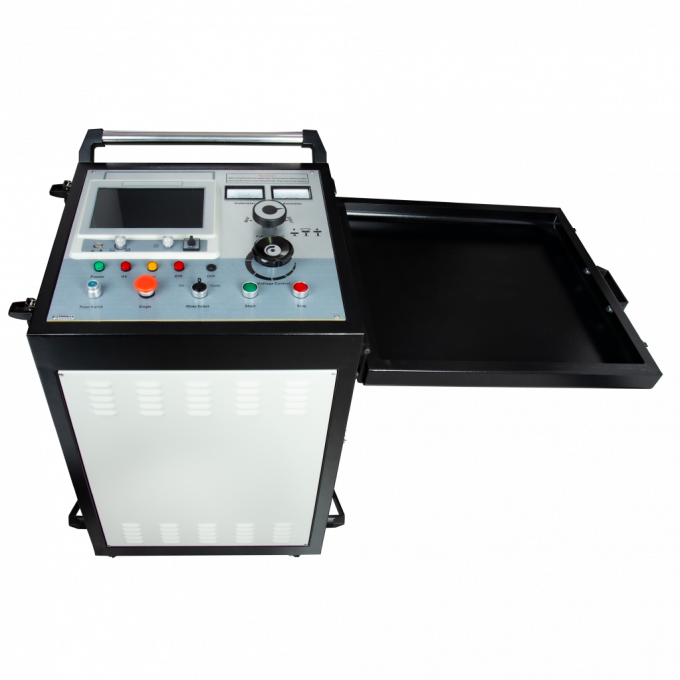

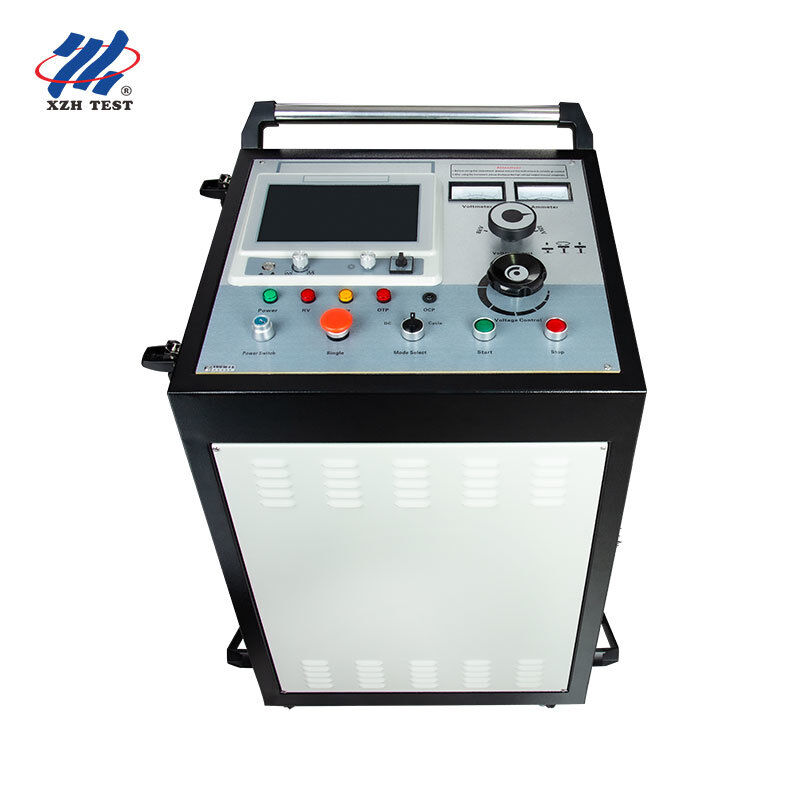

2048J 32kV Ολοκληρωμένο Σύστημα Δοκιμών Βλαβών Καλωδίων για Διαγνωστικά Υπογείων Καλωδίων Τροφοδοσίας

Ε: Πώς λειτουργεί μια γεννήτρια υψίσυχνης υπέρτασης στην ανίχνευση βλαβών καλωδίων;

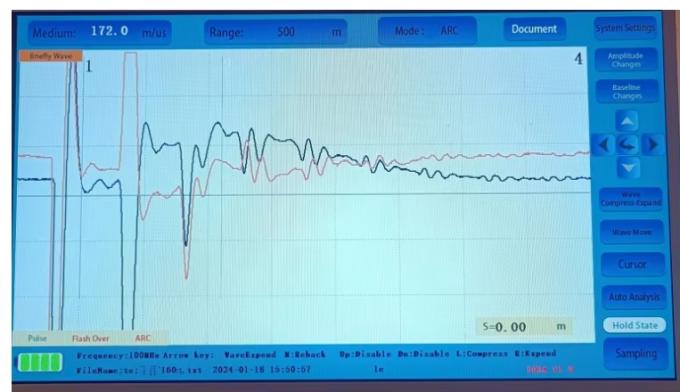

Η γεννήτρια υπέρτασης εκφορτίζει έναν παλμό υψηλής ενέργειας στο ελαττωματικό καλώδιο, δημιουργώντας ένα ελεγχόμενο τόξο υψηλής τάσης στο σημείο της βλάβης. Αυτό το τόξο παράγει τόσο ένα ακουστικό σήμα (δυνατός ήχος χτυπήματος ανιχνεύσιμος από μικρόφωνα εδάφους) όσο και έναν ηλεκτρομαγνητικό παλμό (ανιχνεύσιμος από έναν επαγωγικό δέκτη). Συνδυάζοντας τους χρόνους άφιξης του ακουστικού και του ηλεκτρομαγνητικού σήματος, οι χειριστές μπορούν να εντοπίσουν την ακριβή θέση της βλάβης με ακρίβεια - μια τεχνική γνωστή ως ακουστικο-μαγνητικός συγχρονισμός.

Ε: Ποιο εύρος τάσης πρέπει να επιλέξω για διαφορετικούς τύπους καλωδίων;

Η επιλογή τάσης ακολουθεί την ονομαστική τάση λειτουργίας του καλωδίου ως γενική οδηγία. Για καλώδια χαμηλής τάσης (έως 1kV), χρησιμοποιήστε το εύρος 8kV ή 12kV. Για καλώδια διανομής μέσης τάσης (6-15kV), το εύρος 16kV είναι κατάλληλο. Για καλώδια μεταφοράς υψηλής τάσης (35kV και άνω), χρησιμοποιήστε το εύρος 32kV. Συμβουλευτείτε πάντα τις προδιαγραφές μέγιστης τάσης δοκιμής του κατασκευαστή του καλωδίου και διασφαλίστε ότι διατηρούνται όλες οι αποστάσεις ασφαλείας κατά τη λειτουργία υψηλής τάσης.

Ε: Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται κατά τη λειτουργία της γεννήτριας υπέρτασης;

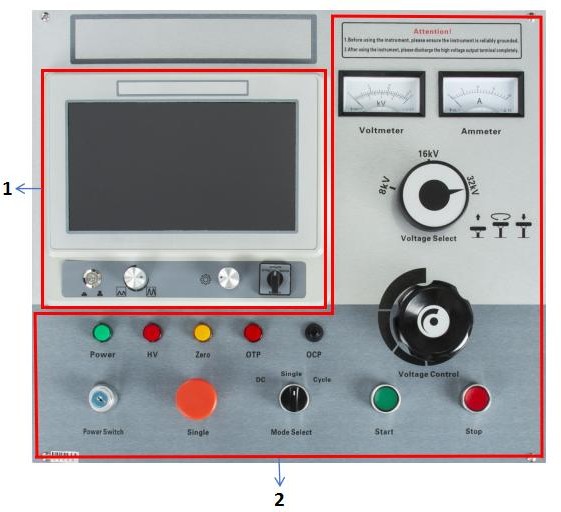

Οι δοκιμές με γεννήτρια υπέρτασης απαιτούν αυστηρά πρωτόκολλα ασφαλείας. Επαληθεύετε πάντα ότι το καλώδιο είναι πλήρως απενεργοποιημένο και απομονωμένο από όλες τις πηγές ενέργειας πριν από τη σύνδεση. Δημιουργήστε μια ελάχιστη ζώνη ασφαλείας 5 μέτρων γύρω από την περιοχή δοκιμής με προειδοποιητικές πινακίδες. Όλο το προσωπικό πρέπει να φοράει κατάλληλο ΜΑΠ, συμπεριλαμβανομένων ρούχων ανθεκτικών σε τόξο, μονωτικών γαντιών HV και διηλεκτρικών υποδημάτων. Τα ενσωματωμένα χαρακτηριστικά ασφαλείας - αυτόματη εκφόρτιση κατά την απενεργοποίηση, διακόπτης έκτακτης ανάγκης και διακόπτης μηδενικής τάσης - παρέχουν επιπλέον επίπεδα προστασίας, αλλά δεν πρέπει ποτέ να αντικαθιστούν τις σωστές διαδικασίες ασφαλείας.

Ε: Ποιο είναι το πλεονέκτημα των πολλαπλών επιπέδων ενέργειας (Joules) σε αυτή τη μονάδα;

Διαφορετικά επίπεδα ενέργειας εξυπηρετούν διαφορετικούς διαγνωστικούς σκοπούς. Οι ρυθμίσεις χαμηλής ενέργειας (π.χ., 864J–1024J) είναι ιδανικές για την αρχική επιβεβαίωση βλάβης και τον εντοπισμό βλαβών υψηλής αντίστασης, όπου η υπερβολική ενέργεια θα μπορούσε να επιδεινώσει τη ζημιά στο καλώδιο. Η μέση ενέργεια (1225J–2048J) παρέχει βέλτιστη ισχύ ακουστικού σήματος για τον περισσότερο τυπικό εντοπισμό βλαβών. Η υψηλή ενέργεια (2450J+) προορίζεται για πολύ μεγάλα καλώδια, σενάρια βαθιάς ταφής ή βλάβες υψηλής αντίστασης που απαιτούν ισχυρότερη δημιουργία τόξου για να παραχθεί ένα ανιχνεύσιμο ακουστικό σήμα. Η επιλογή τριών επιπέδων επιτρέπει στους χειριστές να αντιστοιχίσουν την παραγωγή ενέργειας με τις συνθήκες πεδίου.

Ε: Τι εγγύηση και υποστήριξη περιλαμβάνονται με αυτή τη γεννήτρια υπέρτασης;

12μηνη τυπική εγγύηση έναντι κατασκευαστικών ελαττωμάτων με δια βίου τεχνική υποστήριξη. Πιστοποίηση CE και ISO 9001:2015. Κάθε μονάδα περιλαμβάνει τη γεννήτρια υπέρτασης, καλώδιο εξόδου HV, καλώδιο γείωσης, ράβδο εκφόρτισης, εγχειρίδιο χρήσης και λύση προστατευτικής μεταφοράς. Εγκατάσταση, θέση σε λειτουργία και εκπαίδευση χειριστών επί τόπου είναι διαθέσιμες κατόπιν αιτήματος. Ανταλλακτικά, συμπεριλαμβανομένων κενών εκφόρτισης, πυκνωτών και διόδων HV, είναι διαθέσιμα για γρήγορη αντικατάσταση.
