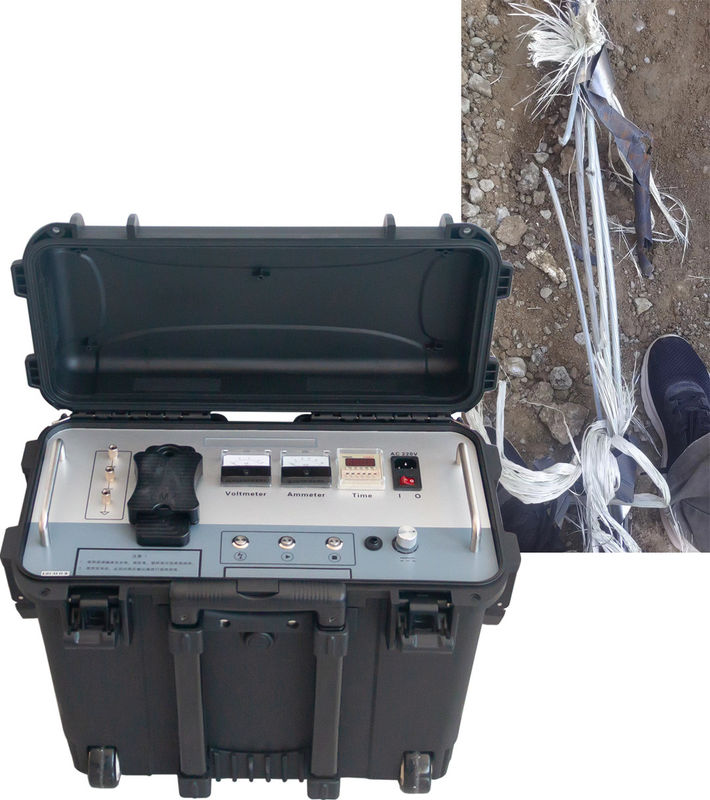

XHHV535-2L 35kv DC Impulse 1000j Generator Surge για τοποθεσία σφάλματος υπόγειου καλωδίου
Αυτή η γεννήτρια υψηλής τάσης XHHV535-2L ενσωματώνει πηγή υψηλής τάσης συνεχούς ρεύματος, πυκνωτή αποθήκευσης ενέργειας, συσκευή μπάλας εκφόρτισης, συσκευή αυτόματης εκφόρτισης,και ένα υψηλού επιπέδου πειραματικό όργανο τύπου καροτσού.
Ο εξοπλισμός λύνει πλήρως τα προβλήματα της ευκολίας, της φορητότητας, της ασφάλειας και της αξιοπιστίας των παραδοσιακών πειραματικών συσκευών.ειδικά ηλεκτρονικά εξαρτήματα υψηλής τάσης υψηλής σταθερότητας και τεχνολογία υψηλής τάσης υψηλής συχνότητας, καθιστώντας ολόκληρη τη μηχανή απλή στη δομή.
Για να διατηρήσουμε την αρχική συνήθεια των ανθρώπων να χρησιμοποιούν μετασχηματιστές και κουτιά χειρισμού για να παράγουν υψηλή τάση συνεχούς ρεύματος,Αυτή η γεννήτρια παλμών υιοθετεί μια ανθρωπισμένη λειτουργία σχεδιασμού και ενσωματώνει ένα μικρο αξιόπιστο σχεδιασμό κυκλώματος. Είναι ασφαλές, αξιόπιστο και διαισθητικό. Πραγματικά επιτυγχάνει το αποτέλεσμα να μην καταστρέφεται από την πρόσκρουση, και έχει επίσης τις λειτουργίες της αυτόματης χρονολόγησης της πρόσκρουσης, της χειροκίνητης πρόσκρουσης και της αντίστασης στην πίεση.Αυτή τη στιγμή είναι ο πιο φιλικός προς το χρήστη τύπου καροτσάκια DC επίδραση υψηλής τάσης εξοπλισμού στην Κίνα.
Χαρακτηριστικά του προϊόντος
★ Με λειτουργία αυτοματοποιημένης προστασίας από υπερστροφή, υπερφόρτιση, υπερθέρμανση.
★ Με DC αντίσταση τάσης, λειτουργία εκκένωσης από πρόσκρουση.
★ Ομοιόμορφη και ελεγχόμενη έξοδος παλμού υψηλής τάσης·
★ λειτουργία προστασίας από υπερ-κόκκινο κύκλωμα, η οποία μπορεί να κάνει την έξοδο υψηλής τάσης να συνδέεται απευθείας με το έδαφος με σύντομο κύκλωμα·
★ Διαθέτει διπλή οθόνη μετρητή δείκτη 1,5 επιπέδου για ρεύμα και τάση, η οποία είναι διαισθητική και σαφής, και η διαδικασία εκκένωσης από την πρόσκρουση είναι σαφής με μια ματιά.
★ Μέτρηση πλευρικής τάσης υψηλής τάσης, σε πραγματικό χρόνο και ακριβής.
★ Με προστασία μηδενικής εκκίνησης και λειτουργία μηδενικής εξόδου δυνατομέτρου, ασφαλής και αξιόπιστη.
★ Μοναδικό σχέδιο μέτρησης υψηλής τάσης, στην κατάσταση στάσης, το όλτμετρο μπορεί να δείξει την τάση του πυκνωτή σε πραγματικό χρόνο.
★ Ο χρόνος εκκένωσης μπορεί να ρυθμιστεί αυθαίρετα σε κατάλληλο διάστημα.
★ Με λειτουργία έκτακτης ανάγκης, σε περίπτωση έκτακτης ανάγκης, κόψτε την έξοδο υψηλής τάσης επειγόντως.
|
Ονομασία προϊόντος
|
Φορητή γεννήτρια υπερτάσεων υψηλής τάσης
|
|
Υψηλή τάση πρόσκρουσης
|
Ρυθμίσιμα 0~35kV
|
|
Διαχωριστής υψηλής τάσης
|
επίπεδο ακρίβειας τάσης 1.5
|
|
Ενσωματωμένη χωρητικότητα
|
2μF
|
|
Δύναμη εκφόρτωσης
|
1225J
|
|
ρεύμα καύσης
|
20mA
|
|
Χρόνος πρόσκρουσης
|
Αυτόματη πρόσκρουση περίπου 5 δευτερόλεπτα, χειροκίνητη πρόσκρουση αυθαίρετος χρόνος ελέγχου
|
|
Όγκος
|
520mm*300mm*390mm
|
Επικαιροποιήσεις για την προώθηση της διαφάνειας
Περιγραφή λειτουργίας πάνελ
1.Χώρος ασφαλείας: Το έδαφος του όργανα πρέπει να συνδέεται αξιόπιστα με το έδαφος, ώστε να αποφεύγεται η ηλεκτροδότηση του όργανα ή η προσβολή των ανθρώπων.
2.Γη υψηλής τάσης- επίσης γνωστή ως "αρχίδα υψηλής τάσης", πρέπει να είναι σταθερά γειωμένη για να αποφεύγεται η διαρροή και η εκκένωση υψηλής τάσης.βλάβη εσωτερικών εξαρτημάτων του οργάνου λόγω αποτυχίας υψηλής τάσης, και ατυχήματα ασφαλείας που προκαλούνται από εσωτερική διαρροή ή εκκένωση του οργάνου.
3.Τοποθεσία δειγματοληψίας: Το αρνητικό τερματικό του πυκνωτή αποθήκευσης ενέργειας παλμών έχει υψηλή τάση και πρέπει να είναι αξιόπιστα γείτονα.Χρησιμοποιείται για δειγματοληψία όταν η μορφή κύματος δειγματοληφθεί στην κατάσταση υψηλής τάσης flashover του δοκιμαστή σφάλματος καλωδίου. (Η δειγματοληψία χωρίς υπερβολική τάση υψηλής τάσης εξακολουθεί να απαιτεί αξιόπιστη γείωση).
4.Κουμπί εκκένωσης: πατήστε αυτό το κουμπί για να έρθει σε επαφή με το κενό της σφαίρας και να εκφορτωθεί χειροκίνητα. (Η διάρκεια κάθε πιέσεως του πλήκτρου δεν μπορεί να υπερβαίνει τα 1s).
5.Κουμπί εκκίνησης υψηλής τάσης:Όταν το φως του κουμπιού εκκίνησης είναι αναμμένο, αυτό σημαίνει ότι η τάση εξόδου είναι σε κατάσταση μηδέν.Εάν το φως του κουμπιού εκκίνησης δεν είναι αναμμένο μετά την ανάκτηση του διακόπτη ρεύματοςΌταν το φως του κουμπιού εκκίνησης είναι αναμμένο, πατήστε αυτό το κουμπί για να ξεκινήσετε τη συσκευή και να παράγετε υψηλή τάση.
6.Κουμπί διακοπής υψηλής τάσηςΌταν η δοκιμή ολοκληρωθεί ή εμφανιστεί ανωμαλία, πατήστε αυτό το κουμπί για να διακόψετε την έξοδο υψηλής τάσης, το φως υψηλής τάσης σβήνει και η εσωτερική μπάλα εκφόρτωσης σταματά να λειτουργεί.Όταν το κουμπί στάσης είναι ενεργοποιημένο, σημαίνει ότι υπάρχει έξοδος υψηλής τάσης, και όταν είναι κλειστό, σημαίνει ότι δεν υπάρχει έξοδος υψηλής τάσης.
7.Διακόπτης προστασίας από υπερστροφήΜόνο όταν πατήσετε αυτό το κουμπί, υπάρχει έξοδος υψηλής τάσης.Μετά την ενεργοποίηση της προστασίας από υπερστροφή, πρέπει να απενεργοποιηθεί για την εκκαθάριση.
8.Ρυθμίσεις τάσης: Μετά την ενεργοποίηση της συσκευής, πρέπει πρώτα να περιστρέψετε το κουμπί αντίστροφα με τα ρολόγια προς τα κάτω, να πατήσετε το κουμπί εκκίνησης και στη συνέχεια να ρυθμίσετε με τα ρολόγια για να αυξήσετε την υψηλή τάση εξόδου από μικρή σε μεγάλη,και να ρυθμίσει αντίστροφα με τα ρολόγια για να μειώσει την έξοδο υψηλής τάσης από μεγάλο σε μικρό.
9.Διακόπτης ρεύματος: "Διαστολή 1" ενεργοποιεί τον διακόπτη τροφοδοσίας AC 220V και "Διαστολή 0" απενεργοποιεί την τροφοδοσία του συστήματος.
10.Σημείο ασφαλείας:όπου είναι εγκατεστημένη η ασφάλεια του συστήματος τροφοδοσίας ισχύος 220 V εναλλασσόμενης ροής.
11.Σημείο ηλεκτρικής ενέργειας: τροφοδοσία ισχύος λειτουργίας του οργάνου, πύλη σύνδεσης AC 220V.
12.Ρυθμισμένη ώρα:ορίστε το χρονικό διάστημα εκκένωσης.
13.Αμπερόμετρος:ένδειξη του ρεύματος από την πλευρά της χαμηλής τάσης.
14.Βόλτμετρος:Υψηλής τάσης τάση εξόδου που δείχνει kV μέτρο.
15.Υψηλής τάσης εξόδου (EMP): Κατά την εκτόξευση, συνδέστε την γραμμή εξόδου υψηλής τάσης.
16.Υψηλής τάσης εξόδου (DC):Όταν το συνεχές ρεύμα αντέχει στην τάση, συνδέστε την γραμμή εξόδου υψηλής τάσης.
Επικαιροποιήσεις για την προώθηση της διαφάνειας
Κατάλογος συσκευασίας
Εφαρμογή - Τοποθεσία σφάλματος υπόγειου καλωδίου, δοκιμή αντοχής τάσης καλωδίου
