Ακριβής διάγνωση των εσωτερικών σφαλμάτων του μετασχηματιστή

Αναλυτής ανταπόκρισης συχνότητας σαρώματος XHBX1501

Περιγραφή

Ο δοκιμαστής παραμόρφωσης περιστροφής μετασχηματιστή XHBX1501 (μέθοδος απόκρισης συχνότητας) χρησιμοποιείται για τη δοκιμή μετασχηματιστών ισχύος 6KV και άνω και άλλων μετασχηματιστών ειδικού σκοπού.

XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Η μέθοδος αυτή έχει ως στόχο να ανιχνεύσει τα χαρακτηριστικά αντίδρασης πλάτους-συχνότητας κάθε περιτύλιξης του μετασχηματιστή και να συγκρίνει τα αποτελέσματα ανίχνευσης κατακόρυφα ή οριζόντια.Ο βαθμός αλλαγής του χαρακτηριστικού απόκρισης πλάτους-συχνότητας καθορίζει την παραμόρφωση που μπορεί να συμβεί στην επικάλυψη του μετασχηματιστή.

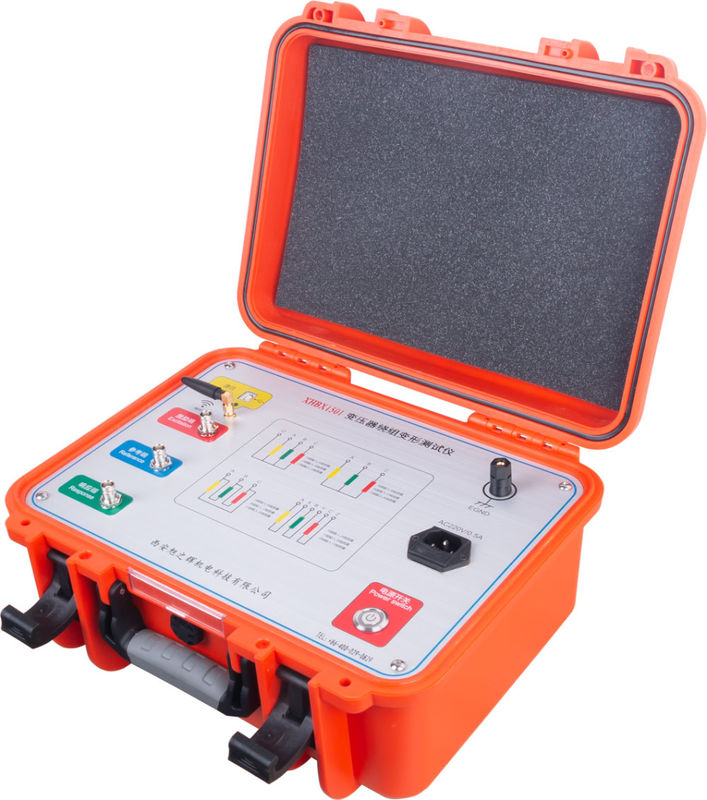

Ο δοκιμαστής παραμόρφωσης περιστροφής μετασχηματιστή XHBX1501 (μέθοδος ανταπόκρισης συχνότητας) αποτελείται από μέρος μέτρησης και μέρος λογισμικού ανάλυσης.Το τμήμα μέτρησης είναι ένα μαύρο κουτί που αποτελείται από την παραγωγή και τη μέτρηση του σήματοςΤο τμήμα ανάλυσης συμπληρώνεται από υπολογιστή φορητού χαρακτήρα και το τμήμα μέτρησης συνδέεται με τον υπολογιστή φορητού χαρακτήρα μέσω USB ή δικτύου.

Βασικά χαρακτηριστικά

1Ο έλεγχος χρησιμοποιεί μικροεπεξεργαστή υψηλής ταχύτητας.

2- Επικοινωνία USB θύρα μεταξύ φορητού υπολογιστή και όργανο.

3. Ασύρματη θύρα Bluetooth (προαιρετική) για επικοινωνία μεταξύ φορητού υπολογιστή και οργάνου.

4Το κίνημα υιοθετεί την ειδική ψηφιακή τεχνολογία DDS υψηλής ταχύτητας (ΗΠΑ), η οποία μπορεί να διαγνώσει με ακρίβεια σφάλματα όπως στρέβλωση, εξόγκωση, μετατόπιση, κλίση,Δελτίο 9 του παρόντος κανονισμού..

5. υψηλής ταχύτητας διήμερη δειγματοληψία A / D 16 bit (δοκιμασία πεδίου για την αλλαγή του διακόπτη, η καμπύλη κυματομορφών έχει σαφή αλλαγή).

6Η μέγιστη ακμή του σήματος είναι ± 10V.

7Ο υπολογιστής θα αναλύσει αυτόματα τα αποτελέσματα των δοκιμών και θα δημιουργήσει ηλεκτρονικά έγγραφα (Word).

8Το όργανο διαθέτει τις λειτουργίες της γραμμικής μέτρησης συχνότητας σαρώσεως και του διπλού συστήματος μέτρησης μετρήσεων συχνότητας σαρώσεως σε τμήματα,η οποία είναι συμβατή με τους τρέχοντες εγχώριους δύο τεχνικούς τρόπους μέτρησης τύπου.

9Το χαρακτηριστικό πλάτους-συχνότητας είναι σύμφωνο με τους εθνικούς τεχνικούς δείκτες του δοκιμαστή χαρακτηριστικών πλάτους-συχνότητας.Η απόκλιση (συχνότητα) έχει δύο τύπους γραμμικής δεικτικοποίησης και λογαριθμικής δεικτικοποίησηςΩς εκ τούτου, η τυπωμένη καμπύλη μπορεί να είναι γραμμική καμπύλη ευρετηριασμού ή λογαριθμική καμπύλη ευρετηριασμού, και ο χρήστης μπορεί να επιλέξει σύμφωνα με τις πραγματικές ανάγκες.

10Αυτόματο σύστημα ανάλυσης δεδομένων για δεδομένα ανίχνευσης,

Οριζόντια σύγκριση των ομοιότητες περιστροφής μεταξύ των φάσεων Α, Β και Γ,

Τα αποτελέσματα της ανάλυσης είναι:

Η σταθερότητα είναι πολύ καλή.

2 καλή συνέπεια

3 κακή συνέπεια

4 η συνέπεια είναι πολύ κακή,

Ακροδιαστή σύγκριση Α-Α, Β-Β, C-C λαμβάνονται τα αρχικά δεδομένα και τα τρέχοντα δεδομένα στην ίδια φάση για τη σύγκριση της παραμόρφωσης της επικάλυψης,

Τα αποτελέσματα της ανάλυσης είναι:

1 φυσιολογική επικάλυψη

2 ήπια παραμόρφωση

3 μέτρια παραμόρφωση

4 σοβαρή παραμόρφωση

11. Μπορεί να δημιουργήσει αυτόματα τα ηλεκτρονικά έγγραφα του Word για αποθήκευση και εκτύπωση.

12Το όργανο ανταποκρίνεται πλήρως στις τεχνικές απαιτήσεις του προτύπου ισχύος DL/T911-2004 "Μέθοδος ανάλυσης της απόκρισης συχνότητας για την παραμόρφωση της έλξης των μετασχηματιστών ισχύος.

Χαμηλή τάσημέγεθος - καμπύλη συχνότητας

Υψηλή τάσημέγεθος - καμπύλη συχνότητας
