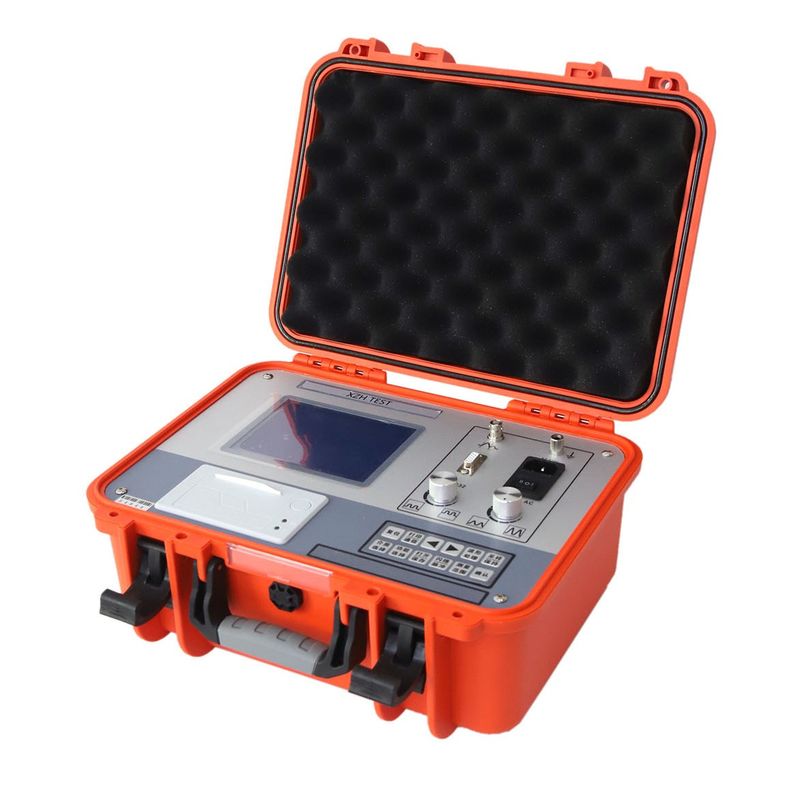

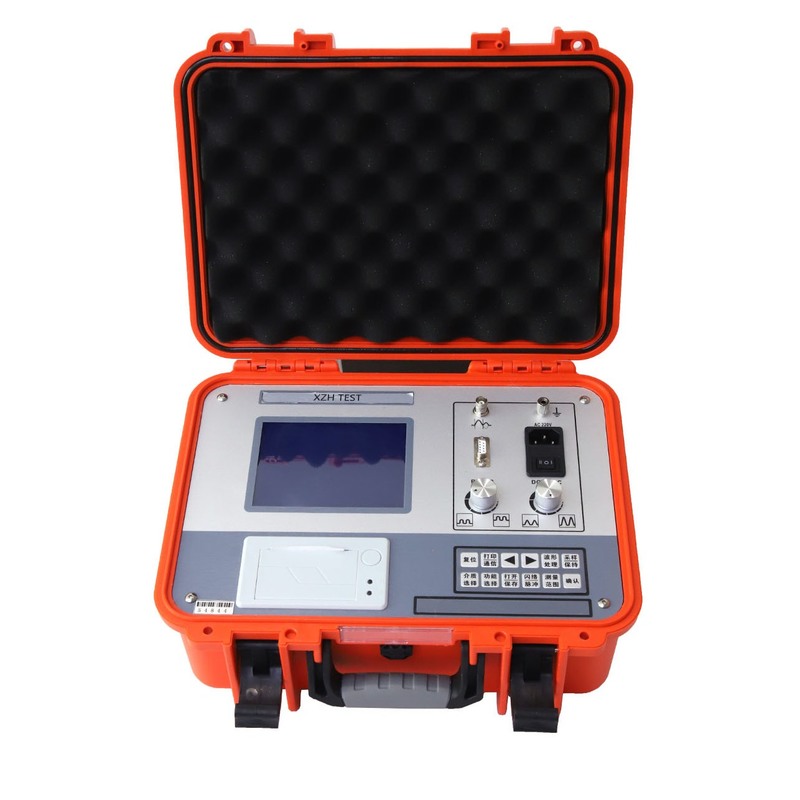

Συσκευή Δοκιμής Βλάβης Καλωδίου | Συσκευή Εντοπισμού Βλάβης Καλωδίου TDR | XHGG501B
Περιγραφή Προϊόντος
Η συσκευή δοκιμής βλάβης καλωδίου είναι ένα εξειδικευμένο όργανο που χρησιμοποιείται για τη μέτρηση και την ανάλυση της κατάστασης και της απόστασης βλάβης των ηλεκτρικών καλωδίων. Υιοθετεί σύγχρονη ηλεκτρονική τεχνολογία, πραγματοποιεί φιλτράρισμα σήματος, συλλογή, επεξεργασία δεδομένων, γραφική απεικόνιση και ανάλυση γραφικών, και μπορεί να πραγματοποιήσει μέτρηση ταχύτητας καλωδίου, δοκιμή μήκους καλωδίου, δοκιμή απόστασης βλάβης καλωδίου και δοκιμή αντίστασης.
Αυτή η συσκευή δοκιμής βλάβης καλωδίου είναι κατάλληλη για ηλεκτρικά καλώδια διαφόρων υλικών, διατομών και μονωτικών υλικών, καλώδια ομοαξονικά, καλώδια φωτισμού δρόμου, θαμμένα καλώδια κ.λπ. για βλάβες χαμηλής αντίστασης, βραχυκυκλώματα, ανοιχτά κυκλώματα και διακοπές, καθώς και για βλάβες υψηλής αντίστασης διαρροής και βλάβες αναβοσβήματος υψηλής αντίστασης. Οι τεχνικές του προδιαγραφές συμμορφώνονται με τις απαιτήσεις των προτύπων DL/T 849.1 (Ηλεκτρικός εξοπλισμός Ειδικά όργανα δοκιμής Γενικές τεχνικές συνθήκες Μέρος 1: Συσκευή δοκιμής βλάβης καλωδίου με αναβοσβήματα) και JJF1042 (Κανονισμός βαθμονόμησης συσκευής δοκιμής βλάβης καλωδίου).
Εφαρμογές και Στοχευόμενο ΚοινόΕιδικά σχεδιασμένο για τμήματα συντήρησης δικτύων διανομής ηλεκτρικής ενέργειας, εταιρείες κατασκευής και εγκατάστασης ηλεκτρικής ενέργειας, ομάδες μηχανικού αεροδρομίων και λιμενικών εγκαταστάσεων, καθώς και τμήματα συντήρησης χημικών εργοστασίων και κλωστοϋφαντουργικών εργοστασίων, για την προκαταρκτική τοποθέτηση βλαβών χαμηλής αντίστασης, ανοιχτών κυκλωμάτων, διακοπών, διαρροών υψηλής αντίστασης και αναβοσβημάτων σε ηλεκτρικά καλώδια ηλεκτρικής ενέργειας έως και 32 χιλιόμετρα.
Χαρακτηριστικά Προϊόντος
Βιομηχανική οθόνη 5,7 ιντσών διπλής όψης, καθαρή απεικόνιση κυματομορφής και μενού.
Έλεγχος με μονοτσίπ, λειτουργία με κουμπιά, ισχυρή αντιπαρεμβατική ικανότητα.
Διαθέτει λειτουργίες όπως μέτρηση απόστασης, μέτρηση ταχύτητας και μέτρηση αντίστασης.
Ενσωματωμένος μικρο-εκτυπωτής, μπορεί να εκτυπώσει κυματομορφές δοκιμής και αναφορές δοκιμής ανά πάσα στιγμή.
Πλήρως αυτόματη συνεχής δειγματοληψία, ακριβής και έγκαιρη λήψη κυματομορφής.
Χρησιμοποιεί μέθοδο δειγματοληψίας παλμικής εκφόρτισης χαμηλής τάσης και μέθοδο δειγματοληψίας αναβοσβήματος.
Ενσωματωμένη μπαταρία μεγάλης χωρητικότητας, βολική στη χρήση.
Χρησιμοποιεί προστατευτικό εξωτερικό περίβλημα, με επίπεδο προστασίας όχι χαμηλότερο από IP54.
Τεχνικές Προδιαγραφές
| Εύρος |
Προδιαγραφή |
| Συχνότητα Δειγματοληψίας |
100MHz |
| Εύρος Παλμικής Εκφόρτισης Χαμηλής Τάσης |
35V |
| Πλάτος Παλμού |
0.2μs/2μs |
| Ελάχιστη Ανάλυση |
1.0m |
| Νεκρή Ζώνη Δοκιμής |
≤35m |
| Εύρος Μέτρησης Απόστασης |
≥32km |
| Σφάλμα Μέτρησης |
≤±(0.5%×L+1m), όπου L είναι το μήκος του καλωδίου |
| Διεπαφή Επικοινωνίας |
RS232 |
| Λειτουργία Τροφοδοσίας |
Τάση Φόρτισης: AC110V~240V, 50Hz/60Hz |
| Μπαταρία |
Ενσωματωμένη μπαταρία λιθίου 5200mAh |
| Συνθήκες Λειτουργίας |
-20~+65℃, Σχετική Υγρασία ≤90% |
| Όγκος |
358(Μήκος)×284(Πλάτος)×168(Ύψος) |
| Βάρος |
4.6kg |
| Συμμόρφωση |
DL/T 849.1, JJF1042 |
Σενάρια Εφαρμογής
| Σενάρια Εφαρμογής |
Τυπικά Σενάρια Εφαρμογής |
| Δίκτυα Διανομής Ηλεκτρικής Ενέργειας |
Προκαταρκτική τοποθέτηση βλαβών χαμηλής αντίστασης, ανοιχτών κυκλωμάτων, διακοπών και διαρροών υψηλής αντίστασης σε καλώδια διανομής ηλεκτρικής ενέργειας. |
| Εταιρείες Κατασκευής και Εγκατάστασης Ηλεκτρικής Ενέργειας |
Δοκιμή TDR βλάβης καλωδίου σε νέα καλώδια που έχουν εγκατασταθεί πριν από τη δοκιμή και την παραλαβή. |
| Αεροδρόμια και Λιμενικές Εγκαταστάσεις |
Δοκιμή βλάβης σε καλώδια φωτισμού αεροδρομίων και ηλεκτρικά καλώδια λιμενικών εγκαταστάσεων, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας. |
| Χημικά και Κλωστοϋφαντουργικά Εργοστάσια |
Εντοπισμός βλαβών καλωδίων σε βιομηχανικά περιβάλλοντα με διαβρωτικότητα, υγρασία και ηλεκτρομαγνητικό θόρυβο. |
Το XHGG501B συνδυάζει τη μέθοδο παλμικής εκφόρτισης χαμηλής τάσης και τη μέθοδο αναβοσβήματος υψηλής τάσης σε μια φορητή συσκευή 4,6 κιλών, βοηθώντας τους μηχανικούς πεδίου να ολοκληρώσουν γρήγορα και με ακρίβεια την πρόχειρη τοποθέτηση βλαβών πριν από την ακριβή τοποθέτηση.
Λεπτομέρειες Προϊόντος
| Ιδιότητα |
Τιμή |
| Μάρκα |
XZH TEST |
| Μοντέλο |
XHGG501B |
| Τόπος Προέλευσης |
Shaanxi, Κίνα |
| Πιστοποίηση |
ISO9001/ ISO14001/OHSAS18001 |
| Ελάχιστη Ποσότητα Παραγγελίας |
1 |
| Λεπτομέρειες Συσκευασίας |
Ξύλινη Συσκευασία |
| Χρόνος Παράδοσης |
7-10 ημέρες |
| Όροι Πληρωμής |
TT |
| Δυνατότητα Εφοδιασμού |
500 τεμάχια/μήνα |
Συχνές Ερωτήσεις
Ε1: Για ποιους χρήστες έχει σχεδιαστεί αυτή η συσκευή δοκιμής βλάβης καλωδίου;
Έχει σχεδιαστεί για τμήματα συντήρησης δικτύων διανομής ηλεκτρικής ενέργειας, εταιρείες κατασκευής και εγκατάστασης ηλεκτρικής ενέργειας, ομάδες μηχανικού αεροδρομίων και λιμενικών εγκαταστάσεων, καθώς και τμήματα συντήρησης χημικών εργοστασίων και κλωστοϋφαντουργικών εργοστασίων για επιτόπιες δοκιμές βλάβης καλωδίων ηλεκτρικής ενέργειας.
Ε2: Τι είδους βλάβες καλωδίου μπορεί να ανιχνεύσει το XHGG501B;
Είναι κατάλληλο για ηλεκτρικά καλώδια διαφόρων υλικών, ομοαξονικά καλώδια, καλώδια φωτισμού δρόμου και θαμμένα καλώδια για βλάβες χαμηλής αντίστασης, βραχυκυκλώματα, ανοιχτά κυκλώματα και διακοπές, καθώς και για βλάβες υψηλής αντίστασης διαρροής και βλάβες αναβοσβήματος υψηλής αντίστασης. Μπορεί να πραγματοποιήσει μετρήσεις χρησιμοποιώντας τη μέθοδο παλμικής εκφόρτισης χαμηλής τάσης και τη μέθοδο αναβοσβήματος υψηλής τάσης.
Ε3: Ποιες είναι οι κύριες τεχνικές προδιαγραφές του XHGG501B;
Διαθέτει συχνότητα δειγματοληψίας 100MHz, εύρος παλμικής εκφόρτισης χαμηλής τάσης 35V, πλάτος παλμού 0.2μs/2μs, ελάχιστη ανάλυση 1.0m, νεκρή ζώνη δοκιμής ≤35m, εύρος μέτρησης απόστασης ≥32km και σφάλμα μέτρησης ≤±(0.5%×L+1m).
Ε4: Με ποια πρότυπα συμμορφώνεται το XHGG501B;
Οι τεχνικές του προδιαγραφές συμμορφώνονται με τις απαιτήσεις των προτύπων DL/T 849.1 (Ηλεκτρικός εξοπλισμός Ειδικά όργανα δοκιμής Γενικές τεχνικές συνθήκες Μέρος 1: Συσκευή δοκιμής βλάβης καλωδίου με αναβοσβήματα) και JJF1042 (Κανονισμός βαθμονόμησης συσκευής δοκιμής βλάβης καλωδίου), και χρησιμοποιεί εξωτερικό περίβλημα με επίπεδο προστασίας όχι χαμηλότερο από IP54.
Ε5: Τι περιλαμβάνεται στην παράδοση; Ποιοι είναι οι εμπορικοί όροι;
Η παράδοση περιλαμβάνει: κύρια μονάδα συσκευής δοκιμής βλάβης καλωδίου με ενσωματωμένο μικρο-εκτυπωτή, καλώδιο δειγματοληψίας χαμηλής τάσης (μονό Q), καλώδιο δειγματοληψίας υψηλής τάσης (διπλό Q), συσκευή δειγματοληψίας, καλώδιο τροφοδοσίας, ασφάλεια και προαιρετικό καλώδιο γείωσης. Η ελάχιστη ποσότητα παραγγελίας είναι 1 τεμάχιο, συσκευασμένο σε ξύλινο κουτί, με χρόνο παράδοσης 7-10 ημέρες. Υποστηρίζει πληρωμή TT, με δυνατότητα εφοδιασμού 500 τεμαχίων/μήνα.
