Δοκιμαστής σφαλμάτων καλωδίων εντοπίζει με ακρίβεια σφάλματα υπόγειων καλωδίων σε ορυχεία / εργοτάξια κατασκευής / γεωργία

Περιγραφή:

Ο δοκιμαστής καλωδίων χαμηλής τάσης είναι ένα ειδικό όργανο που χρησιμοποιείται από τα τμήματα ηλεκτρικής ενέργειας, ραδιοτηλεόρασης, ταχυδρομείου και τηλεπικοινωνιών, καθώς και από τη βιομηχανία και την εξόρυξη,και αγροτικές περιοχές για να βρουν υπόγεια καλώδιαΜπορεί να ανιχνεύσει την κατεύθυνση της υπόγειας γραμμής, την ακριβέστερη υπόγεια θέση, το βασικό βάθος της,και διάφορα σφάλματα διαρροής εδάφους, σπασμένα κεντρικά σφάλματα, συμπεριλαμβανομένων των γραμμών κάτω από τα ρυζιερότοπα, τους δρόμους τσιμέντου, τα τούβλα και τις πέτρες, τους δρόμους ασφαλτού και τις γραμμές στους τοίχους των κτιρίων.Οι αδιάβροχες γραμμές και τα καλώδια που χρησιμοποιούνται στο έδαφος μπορούν να ανιχνευθούν χρησιμοποιώντας αυτό το όργανο μέσω κατάλληλων μεθόδων.

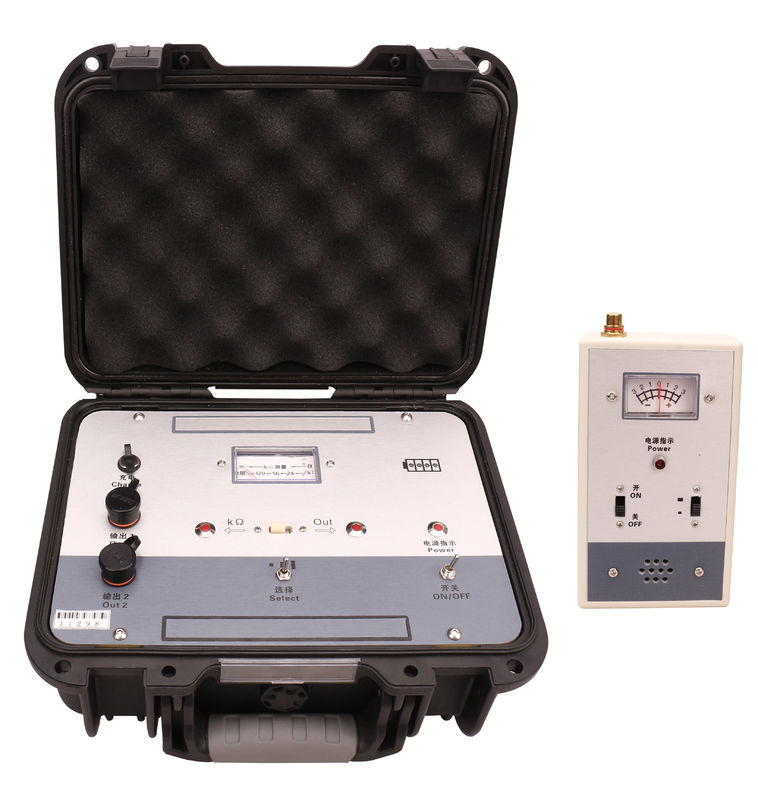

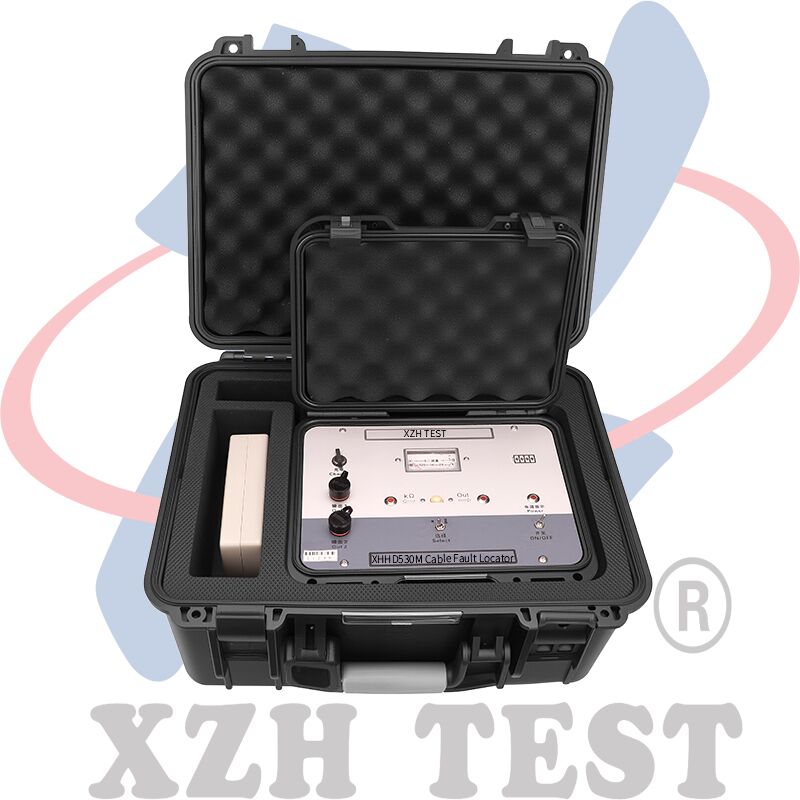

Ο ανιχνευτής βλάβης αποτελείται από πομπό σήματος, δέκτη σήματος, ανιχνευτή, πρίζα και άλλα μέρη.λογική δομή και όμορφη εμφάνισηΤο όργανο έχει τα πλεονεκτήματα της υψηλής ευαισθησίας, της ισχυρής ικανότητας αντι-διαταραχής του συγχρονισμού μετρητή ήχου, της βολικής λειτουργίας και μεταφοράς,και ταχεία και ακριβής τοποθεσία σημείου σφάλματοςΟ δέκτης και ο μετρητής ήχου είναι συγχρονισμένοι, με ρυθμίσεις υψηλής και χαμηλής ευαισθησίας.που μπορεί να αντικαταστήσει το πολυμετρικό ή το μεγαμμετρικό για να ελέγξει τη συνέχεια του κυκλώματοςΟ πομπός είναι εξοπλισμένος με ένα τερματικό έξοδο "Output 2".που διευρύνει τη μέθοδο ανίχνευσης και τη λειτουργία.

Βασικές τεχνικές επιδόσεις:

1Πίνακας μεταφοράς Το πάνελ του μεταδότη είναι εξοπλισμένο με "κλειστή ισχύος", "δείκτης ισχύος", "έξοδος"διακόπτες επιλογής", "υψηλό, μεσαίο, χαμηλό", "δείκτης εξόδου" και "μέτρηση KΩ" και το φως δείκτη δείχνει τη θέση διακόπτη·"Μέτρηση KΩ εξόδου" μοιράζεται ένα τερματικό εξόδου, ο οποίος ενεργοποιείται από τους διακόπτες "output·indication" και "KΩ measurement"; ορίζεται το τερματικό εξόδου "output 2"; το τετραγωνικό μέτρο του κεφαλιού δείχνει την τιμή εξόδου και της αντίστασης KΩ.Μπορεί να ελέγξει αν η γραμμή είναι ανοιχτή., σβήσει, αναμειχθεί και μετρηθεί το μέγεθος της αντίστασης διαρροής του εδάφους.

1.1 Μορφή σήματος εξόδου: περίοδος παλμού 1.34± 0,15 mS. πλάτος 0.2± 0,1mS διαλείπουσα περίοδος 1,8 ± 1S.

1.2 Η τάση εξόδου: Η περίοδος παλμού Up υψηλότερης εμβέλειας είναι μεγαλύτερη από 1000V, μεσαίας εμβέλειας είναι μεγαλύτερη από 60V και χαμηλής εμβέλειας είναι μεγαλύτερη από 30V.

1.3 Η μέτρηση KΩ μπορεί να ελέγξει την πλευρική γραμμή σε λειτουργία, εκτός λειτουργίας, το μέγεθος της ομάδας μικτής διαρροής, να καθορίσει τη φύση του ελαττώματος.

1.4 Το τερματικό εξόδου της "Εξόδου 2" μπορεί να εκπέμπει ρεύμα βραχυκυκλώματος υψηλής έντασης 1-5A.

1.5 Δύναμη εξόδου: Δύναμη παλμού μεγαλύτερη από 2,5 W (όταν η αντίσταση φορτίου υψηλού επιπέδου είναι 80KΩ).

1.6 Ηλεκτρική παροχή: 8.4 V.

2Πιστοποιητής (πιστοποιητής σήματος)

Με διακόπτη ισχύος, δείκτη ισχύος, "υψηλή ταχύτητα" και "χαμηλή ταχύτητα"

Διακόπτης: όταν υπάρχει ένα σήμα στον μετρητή, υποδεικνύει τη θετική ή αρνητική κατεύθυνση. Υπάρχει ένα τερματικό εισόδου στην άνω πλευρά,που μπορούν να εισαχθούν στην πρίζα αντίστοιχα του ανιχνευτή ή της ράβδου.

2.1 Μορφή παραληπτού σήματος: περίοδος παλμού 1,36 0,15 ms, πλάτος 0,2 0,1 ms, διαλείπουσα περίοδος 1,8 1 s.

2.2 Τροφοδοσία ηλεκτρικής ενέργειας: 6V (4 μπαταρίες AA)

3Πεδίο ανίχνευσης σφαλμάτων και ακρίβεια ανίχνευσης

3.1 Όταν το μήκος ανίχνευσης είναι 3 χιλιόμετρα, το βάθος εντάσματος 2 μέτρα, το βραχυκύκλωμα προς το έδαφος και η αντίσταση διαρροής του ρήγματος διαρροής είναι μικρότερη από 500kΩ,το σφάλμα τοποθέτησης παρεμβολής είναι μικρότερο από 0.2 μέτρα.

3.2 Κατά την ανίχνευση σπασμένου πυρήνα σε υπόγειο καλώδιο μήκους 1 km και βάθους 2 m και με καλή μόνωση προς το έδαφος, το σφάλμα τοποθέτησης είναι μικρότερο από 0,4 m.

3.3 Το πραγματικό μήκος ανίχνευσης μπορεί να υπερβαίνει τα 1-5 χλμ. για γραμμές με βάθος 2-3 m.

Τέσσερα.Δυναμικότητα κατά των παρεμβολών:Το λαμβανόμενο σήμα είναι καθαρό και μπορεί να ανιχνεύσει σφάλματα υπόγειων καλωδίων κάτω από γραμμές 220 kV.

5.Προϋποθέσεις εργασίας του οργάνου:Το όργανο αυτό μπορεί να λειτουργεί συνεχώς σε περιβάλλον με θερμοκρασία περιβάλλοντος -15°C και ατμοσφαιρική πίεση 86-108Kpa.
