Βασικά χαρακτηριστικά
Λειτουργία διπλής λειτουργίας: Η λειτουργία καύσης παρέχει 60kV / 400mA για ταχεία ανθρακοποίηση βλαβών υψηλής αντίστασης. Η λειτουργία έξυπνης γέφυρας παρέχει 750mA για εξαιρετικά ακριβή μέτρηση απόστασης βλάβης.
Γέφυρα υψηλής ακρίβειας 750mA: Το κορυφαίο ρεύμα γέφυρας της βιομηχανίας διασφαλίζει ακριβή προεντοπισμό ακόμη και σε σοβαρά υποβαθμισμένα καλώδια με σύνθετες υπογραφές βλάβης — ελαχιστοποιώντας το αποτύπωμα εκσκαφής σε περιορισμένες στοές ορυχείων και σήραγγες.
Έξυπνος ψηφιακός έλεγχος: Ρύθμιση ελεγχόμενη από μικροεπεξεργαστή με παρακολούθηση LCD σε πραγματικό χρόνο, εναλλαγή λειτουργίας με ένα άγγιγμα και αυτόματη ασφάλιση κατά τη λειτουργία υψηλής τάσης.

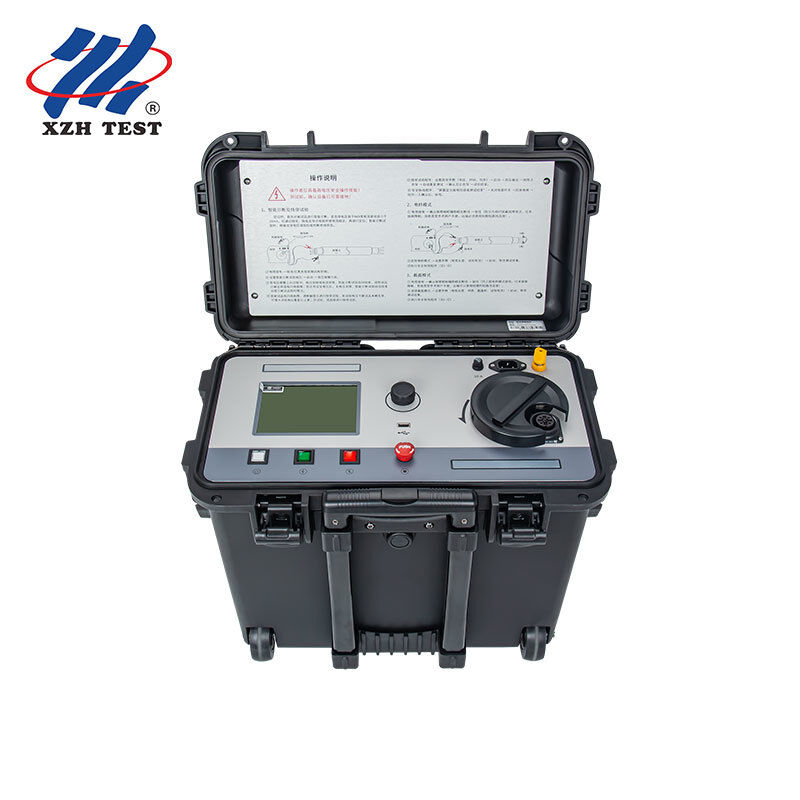

Συμπαγής & ανθεκτική σχεδίαση: Φορητή πλαστική θήκη με τηλεσκοπική λαβή, κατάλληλη για μεταφορά μέσω στενών φρεατίων ορυχείων και σημείων πρόσβασης σηράγγων. Κατασκευασμένο για να αντέχει σε σκονισμένα, υγρά και επιρρεπή σε δονήσεις βιομηχανικά περιβάλλοντα.
Ευρεία συμβατότητα καλωδίων: Κατάλληλο για πολύπλοκα συστήματα καλωδίων υψηλής τάσης, μεγάλων διατομών, μεγάλων αποστάσεων — συμπεριλαμβανομένων θωρακισμένων, επενδεδυμένων και διασταυρούμενων διαμορφώσεων που είναι συνηθισμένες σε υποδομές εξόρυξης και σηράγγων.
Χωρίς τυφλό σημείο: Σε αντίθεση με τις μεθόδους ανάκλασης κύματος, η μέθοδος γέφυρας παρέχει ακριβή εντοπισμό βλάβης ακόμη και σε πολύ μικρές ενότητες καλωδίων και βλάβες κοντινής απόστασης — κρίσιμο για εγκαταστάσεις περιορισμένου χώρου.
Τεχνικές προδιαγραφές
| Παράμετρος |
Προδιαγραφή |
| Μοντέλο |
XHSC-60Q |
| Τάση καύσης |
0 – 60 kV (συνεχώς ρυθμιζόμενη) |
| Ρεύμα καύσης |
Μέγιστο 400 mA |
| Τάση εξόδου γέφυρας |
0 – 4 kV (συνεχώς ρυθμιζόμενη) |
| Ρεύμα δοκιμής γέφυρας |
Μέγιστο 750 mA |
| Οθόνη |
Έγχρωμη οθόνη TFT 3,5 ιντσών LCD |
| Ακρίβεια τοποθέτησης |
±(0,2%·L + 1) m |
| Εύρος δοκιμής |
1 – 50.000 m |
| Τροφοδοτικό |
220 V AC ±10%, 50 Hz; συμβατό με γεννήτρια 2 kVA |
| Θερμοκρασία λειτουργίας |
-10°C έως +55°C |
| Διαστάσεις (Μ × Π × Υ) |
30 cm × 46 cm × 50 cm |
| Μάρκα |
XZH TEST |
| Προέλευση |
Shaanxi, Κίνα |
| Πιστοποίηση |
CE|ISO |
Εφαρμογές
Υπόγειες εξορύξεις: Διαγνωστικά σε καλώδια τροφοδοσίας υψηλής τάσης που τροφοδοτούν συνεχή μηχανήματα εξόρυξης, μηχανές μακράς τομής, συστήματα μεταφοράς και ανεμιστήρες εξαερισμού — όπου η ζημιά καλωδίων από πτώσεις βράχων και κίνηση εξοπλισμού είναι συνηθισμένη.
Διάνοιξη σηράγγων & κατασκευή: Προεντοπισμός βλαβών σε καλώδια ρυμούλκησης TBM και δίκτυα διανομής εργοταξίου, επιτρέποντας στοχευμένες επισκευές χωρίς διακοπή των ρυθμών προώθησης.
Εργοστάσια βαριάς βιομηχανίας: Χαλυβουργεία, εργοστάσια τσιμέντου, εγκαταστάσεις χημικής επεξεργασίας — περιβάλλοντα όπου τα θαμμένα καλώδια αντιμετωπίζουν θερμικούς κύκλους, διαβρωτικές ατμόσφαιρες και υποβάθμιση λόγω δονήσεων.
Υπηρεσίες δοκιμών τρίτων: Ανεξάρτητοι εργολάβοι ηλεκτρολογικών δοκιμών που προσφέρουν υπηρεσίες διάγνωσης καλωδίων σε χειριστές ορυχείων, κατασκευαστικές εταιρείες και διαχειριστές βιομηχανικών εγκαταστάσεων.
Πώς λειτουργεί
Το XHSC-60Q λειτουργεί σε δύο συμπληρωματικές λειτουργίες. Στη λειτουργία καύσης, μια ελεγχόμενη έξοδος DC 60kV ανθρακοποιεί το σημείο βλάβης υψηλής αντίστασης, μειώνοντας την αντίσταση από δυνητικά εκατοντάδες κιλο-ωμ σε λίγα ωμ. Μόλις η βλάβη μετατραπεί σε χαμηλή αντίσταση, η έξυπνη ψηφιακή γέφυρα 750mA μετρά με ακρίβεια την απόσταση έως τη βλάβη χρησιμοποιώντας την αρχή του βρόχου Murray — επιτυγχάνοντας ακρίβεια ±(0,2%·L+1)m χωρίς τους περιορισμούς τυφλού σημείου των τεχνικών ανάκλασης παλμών. Αυτή η ροή εργασίας διπλής λειτουργίας διασφαλίζει αξιόπιστο προεντοπισμό βλαβών ακόμη και στα πιο δύσκολα συστήματα καλωδίων που βρίσκονται σε περιβάλλοντα εξόρυξης και βαριάς βιομηχανίας.
Συσκευασία & παράδοση
| Στοιχείο |
Λεπτομέρεια |
| Συσκευασία |
Ενισχυμένη ξύλινη θήκη με εσωτερική επένδυση αφρού |
| Χρόνος αποστολής |
7 – 10 εργάσιμες ημέρες |
| Δυνατότητα εφοδιασμού |
100 μονάδες ανά μήνα |
| Όροι πληρωμής |
T/T |
Συχνές ερωτήσεις
Ε1: Τι διαφοροποιεί την ψηφιακή γέφυρα 750mA από τα τυπικά μοντέλα 600mA; Το ρεύμα γέφυρας 750mA παρέχει περίπου 25% περισσότερο ρεύμα δοκιμής από τις τυπικές διαμορφώσεις. Στην πράξη, αυτό σημαίνει πιο αξιόπιστο προεντοπισμό βλαβών σε καλώδια με σοβαρή υποβάθμιση μόνωσης, συνδέσεις μολυσμένες από υγρασία ή πολλαπλά σημεία μερικής αστοχίας — τα οποία είναι όλα συνηθισμένα σε περιβάλλοντα εξόρυξης και βαριάς βιομηχανίας. Το υψηλότερο ρεύμα υπερνικά πιο αποτελεσματικά την υπολειπόμενη αντίσταση βλάβης, με αποτέλεσμα πιο σταθερές και επαναλήψιμες μετρήσεις απόστασης.
Ε2: Μπορεί αυτή η μονάδα να μεταφερθεί σε υπόγειες φρεάτια ορυχείων; Ναι. Το XHSC-60Q συσκευάζεται σε μια φορητή πλαστική θήκη με τηλεσκοπική λαβή, με διαστάσεις 30cm × 46cm × 50cm, σχεδιασμένη να χωράει σε τυπικά φρεάτια ορυχείων και εισόδους σηράγγων. Μπορεί να τροφοδοτηθεί από φορητή γεννήτρια (ελάχιστο 2kW), καθιστώντας την πλήρως λειτουργική σε υπόγειες ή απομακρυσμένες τοποθεσίες χωρίς πρόσβαση στο δίκτυο.
Ε3: Πώς συγκρίνεται η γέφυρα καύσης με το TDR για διαγνωστικά καλωδίων εξόρυξης; Το TDR (Time Domain Reflectometry) είναι αποτελεσματικό για βλάβες χαμηλής αντίστασης, αλλά δυσκολεύεται με τις βλάβες υψηλής αντίστασης που είναι συνηθισμένες στην εξόρυξη — όπου τα καλώδια τσιμπιούνται, συνθλίβονται ή υφίστανται εισχώρηση νερού. Το XHSC-60Q χρησιμοποιεί πρώτα την καύση για να μετατρέψει αυτές τις βλάβες υψηλής αντίστασης σε χαμηλή αντίσταση, και στη συνέχεια εφαρμόζει την έξυπνη γέφυρα για ακριβή μέτρηση απόστασης. Αυτή η προσέγγιση δύο σταδίων είναι πολύ πιο αξιόπιστη από το TDR μόνο του για τα τυπικά προφίλ βλαβών στις εξορυκτικές εργασίες.
Ε4: Τι καλώδια μπορεί να δοκιμάσει το XHSC-60Q; Το XHSC-60Q είναι κατάλληλο για όλους τους τύπους καλωδίων τροφοδοσίας έως 60kV, συμπεριλαμβανομένων καλωδίων με μόνωση XLPE, PILC, EPR, θωρακισμένων και μη θωρακισμένων διαμορφώσεων. Χειρίζεται μεγάλες διατομές, μεγάλες διαδρομές καλωδίων έως 50km και σύνθετα συστήματα με τερματικά GIS και διασταυρούμενες επενδύσεις. Η μέθοδος γέφυρας εξαλείφει τα τυφλά σημεία, καθιστώντας την αποτελεσματική ακόμη και σε πολύ μικρές ενότητες καλωδίων.
Ε5: Τι υποστήριξη μετά την πώληση και εκπαίδευση παρέχετε για τις εξορυκτικές εργασίες; Η XZH TEST παρέχει ολοκληρωμένη υποστήριξη προσαρμοσμένη στις εξορυκτικές εργασίες: εγγύηση 12 μηνών για όλα τα εξαρτήματα, απομακρυσμένη τεχνική υποστήριξη μέσω βιντεοκλήσης και email, εγκατάσταση και εκπαίδευση χειριστή στο χώρο (διαθέσιμη παγκοσμίως) και υπηρεσία ανταλλακτικών με αποστολή εντός 7–10 εργάσιμων ημερών. Κατανοούμε ότι ο χρόνος διακοπής λειτουργίας του εξοπλισμού σε ένα ορυχείο σημαίνει διακοπή της παραγωγής — η ομάδα υποστήριξής μας δίνει προτεραιότητα στην ταχεία ανταπόκριση για να διατηρήσει τις εργασίες σας σε λειτουργία.
