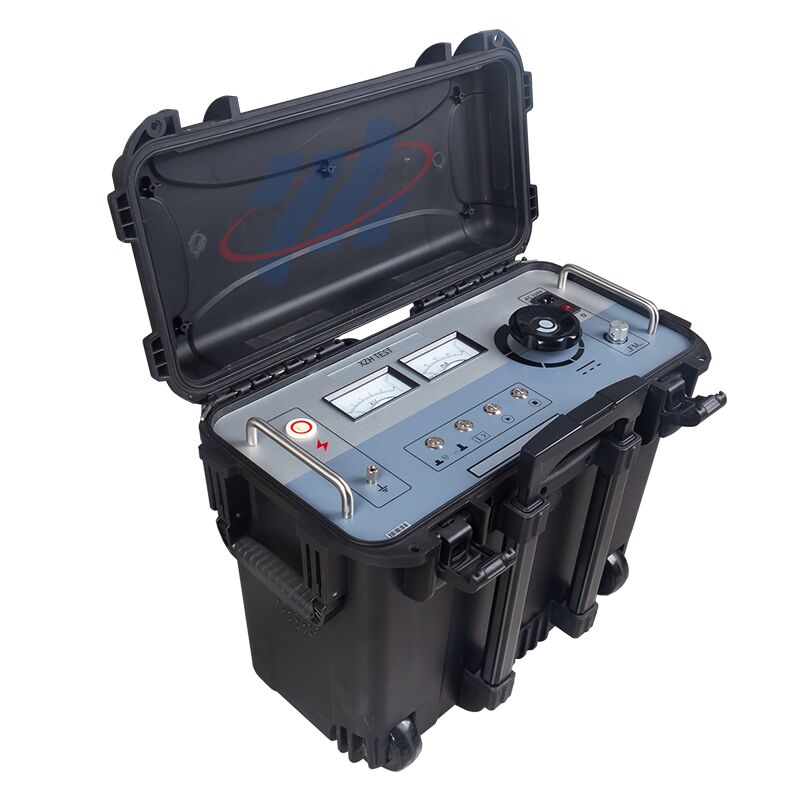

Τοποθετητής σφαλμάτων εξωτερικής επιφάνειας καλωδίου XHHD523L για δοκιμές συστημάτων διασταυρούμενης διασύνδεσης και θέση σε λειτουργία καλωδίων EHV

Στα μονοπυρήνια καλώδια υψηλής τάσης 110 kV και άνω, το μεταλλικό περίβλημα λειτουργεί τόσο ως ηλεκτροστατική ασπίδα όσο και ως οδός επιστροφής του ρεύματος σφάλματος.τα περιβλήματα αυτά διαμορφώνονται σε διασταυρούμενες ρυθμίσεις μέσω θυρίδων σύνδεσης σε τακτά χρονικά διαστήματα κατά μήκος της διαδρομής του καλωδίου, συνήθως κάθε 500-1000 μέτρα για έναν πλήρη κύκλο μεταφοράς.Κάθε κουτί σύνδεσης συνδέει τα τρι-φασικά περιβλήματα σε ένα συγκεκριμένο περιστροφικό μοτίβο, με περιοριστές τάσης υπερβολικής τάσης (SVLs) εγκατεστημένους για την προστασία της μόνωσης του περιβλήματος κατά τη διάρκεια περιστατικών παροχής υπερτάσης.

Αυτό το σύστημα διασταυρούμενης διασύνδεσης παρουσιάζει μια μοναδική πρόκληση δοκιμών: η κάλυψη δεν είναι ένας ενιαίος συνεχής αγωγός από άκρο σε άκρο,Αλλά ένα διαχωρισμένο δίκτυο που συνδέεται μεταξύ τους μέσω θαμμένων κουτιών σύνδεσης.Μια βλάβη στο κάλυμμα οπουδήποτε στο δίκτυο, είτε είναι στο εξωτερικό κάλυμμα του καλωδίου, είτε είναι μέσα σε ένα κουτί σύνδεσης,ή σε ένα SVL μπορεί να παράγει παραπλανητικά αποτελέσματα δοκιμής όταν μετρώνται μόνο από τα τερματικά του καλωδίουΤο XHHD523L αντιμετωπίζει αυτό παρέχοντας τόσο την ικανότητα αντιστάθμισης DC για να εντοπίσει ότι υπάρχει ελάττωμα περιστροφής,και την ικανότητα εντοπισμού τάσης σταδίου για τον εντοπισμό του ακριβούς σημείου του ελαττώματος στο διασταυρωμένο δίκτυο.

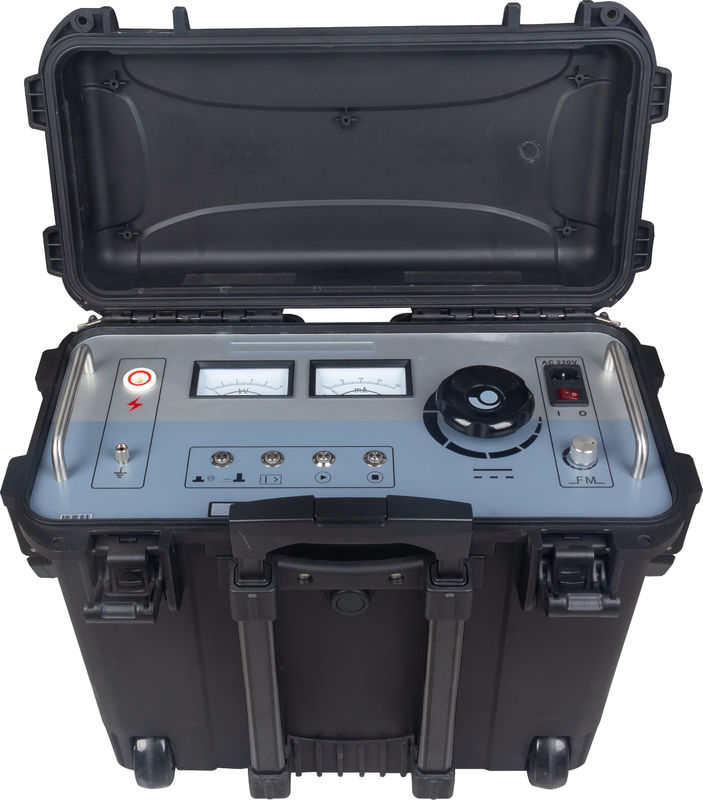

Το μπροστινό πάνελ XHHD523L είναι τοποθετημένο σε ροή λειτουργίας αριστερά προς τα δεξιά, ελαχιστοποιώντας το σφάλμα του χειριστή κατά την ανάπτυξη πεδίου:

1. Τερματικό εξόδου HV:Ειδική έξοδος υψηλής τάσης συνεχούς ρεύματος για την υπό δοκιμή κάλυψη καλωδίου
2. Δοκιμαστικό όργανο:Ενδεικτικό υψηλής τάσης σε πραγματικό χρόνο
3. mA Ammeter:Η παρακολούθηση ρεύματος εξόδου είναι απαραίτητη για την ανίχνευση μη φυσιολογικών διαρροών κατά τη διάρκεια της δοκιμής αντοχής
4. Συστήματα ασφαλείας:220VAC ασφαλής τροφοδοσίας ∙ αντικαταστήσιμος από τον χρήστη μέσω εξωτερικής πρίζας
5. Εισφορά ισχύος εναλλασσόμενου ρεύματος:Σημείο τροφοδοσίας IEC για τροφοδοσία οργάνων 220VAC
6. Διακόπτης ρεύματος:I = τροφοδοσία με εναλλασσόμενο ρεύμα, 0 = διακοπή λειτουργίας
7. Ρυθμίσεις συχνότητας:Ρυθμίζει τη συχνότητα εξόδου παλμού σε λειτουργία εντοπισμού (0,2Hz-5Hz)
8. Ρυθμίσεις τάσης:Η μηδενική θέση εκκίνησης πρέπει να είναι πλήρως αντίστροφη προς τα ρολόγια (το κουμπί εκκίνησης φωτίζει) πριν από την ενεργοποίηση του HV. Η περιστροφή προς τα ρολόγια αυξάνει την ισχύ από 0 σε 10kV
9. Ανοίξτε το κουμπί HV:Κόβει την έξοδο HV και ενεργοποιεί την αυτόματη εκφόρτιση του πυκνωτή.
10. Επενδύσεις:Ενεργοποιείται μόνο όταν η ρύθμιση τάσης βρίσκεται στη θέση μηδέν (φωτίζεται το κουμπί).
11. Διακόπτης προστασίας από υπερστροφή:Λάμψη μπλε LED = ενεργή προστασία από υπερστροφή, LED απενεργοποιημένη = απενεργοποιημένη προστασία
12. Κοντρόλ " Τρόπος ":Κόκκινο LED = κατάσταση τάσης αντίστασης, πράσινο LED = κατάσταση εντοπισμού σφαλμάτων.
13. Στήλη γείωσης:Το σημείο γείωσης του οργάνου πρέπει να είναι συνδεδεμένο με επαληθευμένη γείωση σταθμού πριν από τη λειτουργία.

1. Απομόνωση και προετοιμασία:Απαλλαγείτε από το κύκλωμα του καλωδίου και ανοίξτε τα κιβώτια διασταύρωσης σε κάθε άκρο του δοκιμαζόμενου τμήματος.Αυτό απομονώνει το τμήμα του περιβλήματος για την ατομική αξιολόγηση, απαραίτητο επειδή ένα αλληλένδετο υγιές τμήμα μπορεί να καλύψει ένα σφάλμα σε ένα γειτονικό τμήμα
2. Ταυτοποίηση τμήματος:Σε κάθε προσβάσιμο πλαίσιο σύνδεσης, προσδιορίστε το τμήμα του περιβλήματος που πρόκειται να δοκιμαστεί.
3. Δοκιμή αντοχής συνεχούς ρεύματος:Συνδέστε το XHHD523L με το απομονωμένο τμήμα της κάλυψης. Σε κατάσταση αντοχής (κόκκινο LED), εφαρμόστε 10kV DC ανά GB50150-2006. Παρακολουθήστε το μετρητή mA για μη φυσιολογικό ρεύμα διαρροής που δείχνει υποβάθμιση της κάλυψης
4. Αξιολόγηση σφάλματος:Εάν η δοκιμή αντοχής περάσει (διαρροή εντός των προδιαγραφών), καταγράψτε το αποτέλεσμα και προχωρήστε στο επόμενο τμήμα.
5. Κλειστή λειτουργίας και σημείο εντοπισμού:Εναλλαγή στη λειτουργία εντοπισμού (πράσινο LED).Εγκαταστήστε τον δέκτη A-frame κατά μήκος της διαδρομής καλωδίου μεταξύ των κουτιών σύνδεσης. Το μικρο-αμπερόμετρο του δέκτη σας καθοδηγεί στην ακριβή θέση σφάλματος
6. Εκσκαφή και επισκευή:Η μέθοδος βήματος τάσης εντοπίζει συνήθως το ελάττωμα σε ακτίνα 1 μέτρου.και επαναλάβετε τη δοκιμή αντοχής συνεχούς ρεύματος για να επαληθεύσετε την αποκατάσταση

Για έναν διαχειριστή στοιχείων ενεργητικού μεταφοράς υπεύθυνο για δεκάδες ή εκατοντάδες χιλιόμετρα κυκλωμάτων καλωδίων 110kV-500kV,Τα δεδομένα για την κατάσταση του περιβλήματος δεν είναι απλώς ένα αποτέλεσμα δοκιμής, είναι ο κύριος δείκτης για τις μελλοντικές δαπάνες συντήρησης.Το XHHD523L επιτρέπει μια στρατηγική συντήρησης με βάση την κατάσταση:

• Αρχικά δεδομένα θέσης σε λειτουργία:Καθορισμός βασικών γραμμών ακεραιότητας περιστροφής για κάθε νέο κύκλωμα καλωδίου κατά την παράδοση ̇ δημιουργία αναφοράς για όλες τις μελλοντικές δοκιμές προληπτικής συντήρησης
• Προγραμματισμένες προληπτικές δοκιμές:Ετήσιες ή διετές δοκιμές αντοχής σε κυκλώματα σε λειτουργία ανιχνεύουν τάσεις υποβάθμισης πριν από την επίτευξη των ορίων αποτυχίας
• Στόχος επισκευών:Όταν εντοπίζεται ελάττωμα της κάλυψης,να το εντοπίσει με ακρίβεια αντί να αντικαταστήσει ολόκληρο το τμήμα του καλωδίου, μειώνοντας το κόστος επισκευής κατά σειρά μεγέθους σε σύγκριση με την τυφλή εκσκαφή ή την πλήρη αντικατάσταση του καλωδίου
