Ανοίγω τις αποσκευές. Συνδέω. Δοκιμή.Το XHGG501B αποστέλλεται ως πλήρες τυποποιημένο κιτ — οικοδεσπότης, καλώδια δοκιμής, δειγματολήπτης, καλώδιο ρεύματος και όλα τα αξεσουάρ σε μία θήκη. Δεν απαιτούνται προαιρετικά πρόσθετα για την έναρξη της δοκιμής. Ιδανικό για οργανισμούς που θέλουν ένα ενιαίο SKU με προβλέψιμη διαμόρφωση και χωρίς πολυπλοκότητα προμήθειας.

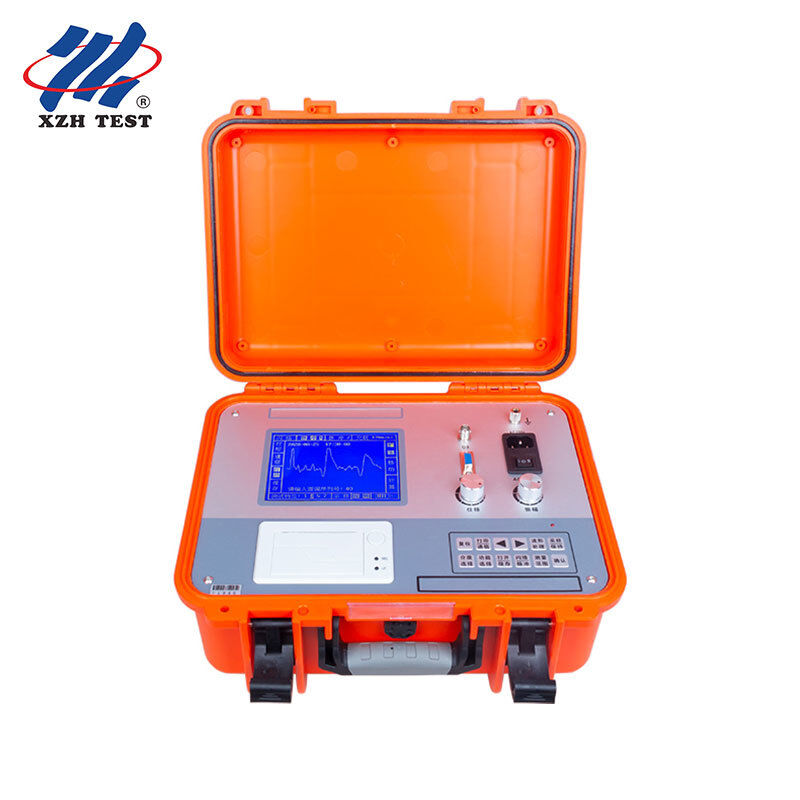

Το XHGG501B Cable Fault Pre-Locator είναι ένα όργανο TDR εμβέλειας 60 km που έχει διαμορφωθεί ως ένα πλήρες σύστημα δοκιμών εκτός συσκευασίας. Κατασκευασμένος γύρω από έναν κινητήρα δειγματοληψίας σε πραγματικό χρόνο 100 MHz με οθόνη αφής LCD 10 ιντσών, καλύπτει όλο το φάσμα σφαλμάτων — χαμηλή αντίσταση, βραχυκύκλωμα, ανοιχτό κύκλωμα, αποσύνδεση, διαρροή υψηλής αντίστασης και flashover υψηλής αντίστασης — σε καλώδια τροφοδοσίας, καλώδια ελέγχου, καλώδια ελέγχου, καλώδια επικοινωνίας, καλώδια επικοινωνίας διατομές και διηλεκτρικά μέσα. Οι μέθοδοι διπλής δοκιμής (παλμός χαμηλής τάσης και αναβοσβήνει υψηλής τάσης) με αυτόματη συνεχή δειγματοληψία διασφαλίζουν ότι δεν θα χαθεί κάποιο παροδικό συμβάν εκφόρτισης. Το στάνταρ κιτ περιλαμβάνει όλα όσα χρειάζονται για να ξεκινήσει η επιτόπια δοκιμή: το όργανο υποδοχής, οι ακροδέκτες δοκιμής single-Q και dual-Q, δειγματολήπτης, καλώδιο τροφοδοσίας και ασφάλεια ασφαλείας — όλα συσκευασμένα σε μια προστατευτική θήκη. Χωρίς ξεχωριστές παραγγελίες αξεσουάρ, χωρίς ελέγχους συμβατότητας, χωρίς παρακολούθηση προμηθειών. Πιστοποιημένο CE ISO.
Τυπική διαμόρφωση — Τι σημαίνει "Πλήρες κιτ".
Πολλοί εντοπιστές σφαλμάτων καλωδίων πωλούνται ως μονάδα βάσης με βασικά αξεσουάρ που αναφέρονται ως προαιρετικά πρόσθετα - το δειγματολήπτη, το καλώδιο dual-Q, το καλώδιο τροφοδοσίας, ακόμη και τα καλώδια δοκιμής. Ο πράκτορας αγορών αναφέρει τη βασική τιμή, η τεχνική ομάδα ανακαλύπτει αργότερα τα στοιχεία που λείπουν και μια δεύτερη παραγγελία αγοράς καθυστερεί την ανάπτυξη κατά εβδομάδες.
Το τυπικό κιτ XHGG501B εξαλείφει αυτή την τριβή. Περιλαμβάνεται κάθε στοιχείο που απαιτείται για τη δοκιμή παλμών LV και flashover HV:
| Συμπεριλαμβανόμενο αντικείμενο |
Ποσ |
Λειτουργία |
| Κεντρικός υπολογιστής εντοπισμού σφαλμάτων καλωδίου |
1 |
Οθόνη αφής 10 ιντσών, δειγματοληψία 100 MHz, ανάλυση κυματομορφής |
| Απαγωγός δοκιμής Single-Q (1,5 m) |
1 |
Απευθείας σύνδεση στο καλώδιο υπό δοκιμή για τη μέθοδο παλμού LV |
| Καλώδιο εισόδου Dual-Q (2m) |
1 |
Συνδέει τον δειγματολήπτη με τον κεντρικό υπολογιστή για τη μέθοδο HV flashover |
| Κέντημα |
1 |
Καταγράφει ανακλώμενο σήμα υψηλής τάσης στη δοκιμή flashover |
| Καλώδιο ρεύματος (1,8m) |
1 |
Φόρτιση AC 220V και άμεση λειτουργία |
| Σωλήνας ασφάλειας ασφαλείας |
1 |
Προστασία από υπερένταση εισόδου AC |
| Καλώδιο γείωσης |
1 |
Γείωση ασφαλείας για δοκιμές υψηλής τάσης flashover |
Εμβέλεια 60 km, δειγματοληψία 100 MHz — Αποδεδειγμένη απόδοση
Ο κινητήρας δειγματοληψίας σε πραγματικό χρόνο 100 MHz του XHGG501B και τα διπλά πλάτη παλμών 0,1μs/2μs καλύπτουν όλο το εύρος από την ανάλυση βραχυπρόθεσμου σφάλματος (0,5m σε παλμό 0,1μs) έως την ανίχνευση μεγάλης εμβέλειας (60km σε παλμό πλάτους 2μs). Η τυφλή ζώνη ≤20 m εξασφαλίζει αξιόπιστη δοκιμή από τους ακροδέκτες εξόδου προς τα έξω. Το σφάλμα μέτρησης ≤±(0,5%×L+1m) παρέχει αξιόπιστη ακρίβεια — στα 30 km, το σφάλμα εντοπίζεται μέσα σε ένα παράθυρο 151 m, αρκετό για να κατευθύνει το πλήρωμα ακουστικής εντοπισμού στο σωστό τμήμα καλωδίου. Η αυτόματη συνεχής δειγματοληψία με ρύθμιση αυτόματης απολαβής καταγράφει την αντανάκλαση του σφάλματος ανεξάρτητα από τη διακύμανση της έντασης του τόξου κατά τη δοκιμή flashover.
IP54 — Κατασκευάστηκε για το πεδίο, όχι για το εργαστήριο
Το πλαίσιο του XHGG501B με βαθμολογία IP54 προστατεύει από την είσοδο σκόνης και το πιτσίλισμα νερού από οποιαδήποτε κατεύθυνση. Σε συνδυασμό με ένα εύρος θερμοκρασίας λειτουργίας από -20℃ έως +60℃ και ≤90% ανοχή σχετικής υγρασίας, το όργανο λειτουργεί αξιόπιστα σε υπαίθριους υποσταθμούς, ντουλάπια καλωδίων στην άκρη του δρόμου και ανάπτυξη στην άκρη της τάφρου - τα περιβάλλοντα όπου συμβαίνουν πραγματικά σφάλματα καλωδίων. Η ενσωματωμένη μπαταρία ιόντων λιθίου υποστηρίζει λειτουργία ασύρματης λειτουργίας για δοκιμές σφαλμάτων ανοιχτού κυκλώματος και χαμηλής αντίστασης, εξαλείφοντας την ανάγκη για γεννήτρια ή καλώδιο επέκτασης όταν δεν υπάρχει διαθέσιμη τροφοδοσία από το δίκτυο.
Βασικές Προδιαγραφές
| Παράμετρος |
Προσδιορισμός |
| Επίδειξη |
10 ιντσών TFT LCD, λειτουργία αφής |
| Συχνότητα δειγματοληψίας |
100 MHz |
| Ελάχιστη ανάλυση |
0,5μ |
| Εύρος δοκιμής |
≥60 χλμ. προεπιλογές: 300m / 1km / 5km / 60km |
| Δοκιμαστική Τυφλή Ζώνη |
≤20μ |
| Σφάλμα μέτρησης |
≤±(0,5%×L+1m) |
| Πλάτος παλμού |
0,1μs (στενό) / 2μs (πλάτος) |
| Μέθοδοι δοκιμής |
Παλμός LV + HV flashover |
| Τύποι σφαλμάτων |
Χαμηλή αντίσταση, βραχυκύκλωμα, ανοιχτό κύκλωμα, διαρροή & φλας υψηλής αντίστασης |
| Μπαταρία |
Ενσωματωμένο ιόν λιθίου. ασύρματο για ανοιχτή/σύντομη δοκιμή |
| Είσοδος ισχύος |
AC 220V±10% |
| Προστασία |
IP54 με προστασία από τη σκόνη, ανθεκτικό στο πιτσίλισμα |
| Θερμοκρασία λειτουργίας |
-20℃~+60℃; ≤90% RH |
| Συμμόρφωση |
CE, ISO |
XHGG501B — Τρεις διαμορφώσεις, μία πλατφόρμα
| Καταχώρηση |
Διαμόρφωση |
Χρώμα |
Καλύτερο για |
| Αυτό — Τυπικό κιτ |
Πλήρες κιτ 60 χλμ. όλα τα αξεσουάρ περιλαμβάνονται? προμήθεια ενός SKU |
Σχιστόλιθος |
Οργανισμοί που θέλουν προβλέψιμη διαμόρφωση, προμήθειες στόλου, χωρίς πολυπλοκότητα πρόσθετων |
| Πλήρης παράμετρος |
60 χλμ με λεπτομερή τεχνική έμφαση. επισημαίνονται όλες οι παράμετροι και οι προηγμένες λειτουργίες |
Μπλε |
Τεχνικοί αξιολογητές που συγκρίνουν τις προδιαγραφές των οργάνων |
| Φορητός εκτυπωτής |
Εμβέλεια 30km με ενσωματωμένο θερμικό εκτυπωτή για άμεσα αποτελέσματα έντυπης εκτύπωσης |
Μπλε |
Συνεργεία επιτόπου που απαιτούν επί τόπου έντυπες αναφορές βλαβών |
Συχνές Ερωτήσεις
Ε: Τι σημαίνει "Ολοκληρωμένο κιτ" — τι περιλαμβάνεται στο single SKU;
Το πλήρες κιτ XHGG501B περιλαμβάνει όλα τα απαραίτητα για την προεντοπισμό σφάλματος καλωδίου σε μία αποστολή: την κύρια μονάδα δοκιμής TDR (LCD 10 ιντσών, 100 MHz, IP54), δοκιμαστικά καλώδια, συζεύκτη παλμών, καλώδια σύνδεσης HV, καλώδια γείωσης, φορτιστή, καλώδιο επικοινωνίας USB, θήκη μεταφοράς και εγχειρίδιο χρήσης. Δεν απαιτείται ξεχωριστή παραγγελία αξεσουάρ — αποσυσκευάστε και ξεκινήστε αμέσως τη δοκιμή.
Ε: Πώς συγκρίνεται το XHGG501B με το XHGG501D και το XHGG502A;
Το XHGG501B προσφέρει μια ισορροπημένη λύση μεσαίας εμβέλειας: εμβέλεια 60km (έναντι 16km για 501D και 120km για 502A), δειγματοληψία 100MHz με τυπική λειτουργικότητα TDR και οθόνη LCD 10 ιντσών σε πλαίσιο IP54. Είναι η ιδανική επιλογή για οργανισμούς που χρειάζονται μεγαλύτερη εμβέλεια από το αρχικό 501D, αλλά δεν απαιτούν την τεχνολογία ARC πολλαπλών παλμών και τη δειγματοληψία 400 MHz της σειράς 502 — παρέχοντας υψηλή απόδοση κόστους για τη συνήθη συντήρηση καλωδίων.
Ε: Ποιες λειτουργίες δοκιμής υποστηρίζει το XHGG501B;
Το XHGG501B υποστηρίζει τη μέθοδο παλμού χαμηλής τάσης για σφάλματα ανοιχτού κυκλώματος, βραχυκυκλώματος και χαμηλής αντίστασης, μέτρηση μήκους καλωδίου και βαθμονόμηση ταχύτητας κύματος. Υποστηρίζει επίσης τη μέθοδο flashover υψηλής τάσης (με εξωτερική γεννήτρια παλμών HV) για διαρροές υψηλής αντίστασης και σφάλματα flashover. Το πλήρες κιτ περιλαμβάνει τον συζευκτήρα παλμών που απαιτείται για τη δοκιμή flashover, καθιστώντας το έτοιμο για ροές εργασιών δοκιμής LV και HV.
Ε: Είναι το XHGG501B κατάλληλο για χρήση πεδίου σε σκληρά περιβάλλοντα;
Ναί. Το ανθεκτικό πλαίσιο με βαθμολογία IP54 προστατεύει από τη σκόνη και το πιτσίλισμα νερού και η βιομηχανική οθόνη LCD 10 ιντσών με σχεδιασμό κατά των παρεμβολών παρέχει καθαρή ορατότητα σε εξωτερικές συνθήκες. Η μονάδα έχει σχεδιαστεί για φορητή λειτουργία ενός ατόμου με μια στιβαρή θήκη μεταφοράς. Το εύρος θερμοκρασίας λειτουργίας καλύπτει -20°C έως +65°C, κατάλληλο για τα περισσότερα παγκόσμια περιβάλλοντα πεδίου.
Ε: Μπορούν να εξαχθούν κυματομορφές για αναφορά και αρχειοθέτηση;
Ναί. Το XHGG501B αποθηκεύει δοκιμαστικές κυματομορφές επί του σκάφους με δυνατότητα ονομασίας αρχείων. Μέσω σύνδεσης USB και του παρεχόμενου λογισμικού υπολογιστή, μπορούν να εξαχθούν κυματομορφές για λεπτομερή ανάλυση, δημιουργία αναφορών και εκτύπωση. Για οργανισμούς που απαιτούν επί τόπου εκτυπωμένες αναφορές, ένας συμβατός εξωτερικός θερμικός εκτυπωτής μπορεί να συνδεθεί απευθείας για άμεση έξοδο κυματομορφής σε έντυπη μορφή κατά τη διάρκεια της επιτόπιας δοκιμής.
Ε: Ποια εγγύηση και υποστήριξη μετά την πώληση περιλαμβάνεται;
Η τυπική εγγύηση είναι 12 μήνες από την παράδοση που καλύπτει κατασκευαστικά ελαττώματα, με τεχνική υποστήριξη εφ' όρου ζωής. Κάθε πλήρες κιτ περιλαμβάνει ένα λεπτομερές εγχειρίδιο χρήσης με διαγράμματα καλωδίωσης και οδηγίες ερμηνείας κυματομορφής. Με πιστοποίηση CE και ISO. Διατίθενται προαιρετική επιτόπια θέση σε λειτουργία, εκπαίδευση χειριστή και σχέδια εκτεταμένης εγγύησης. Τα τεχνικά ερωτήματα απαντώνται συνήθως εντός 24 ωρών.
Ζητήστε μια προσφορά για το XHGG501B Standard Kit — μεμονωμένο SKU, πλήρης διαμόρφωση, έτοιμο για αποστολή.
