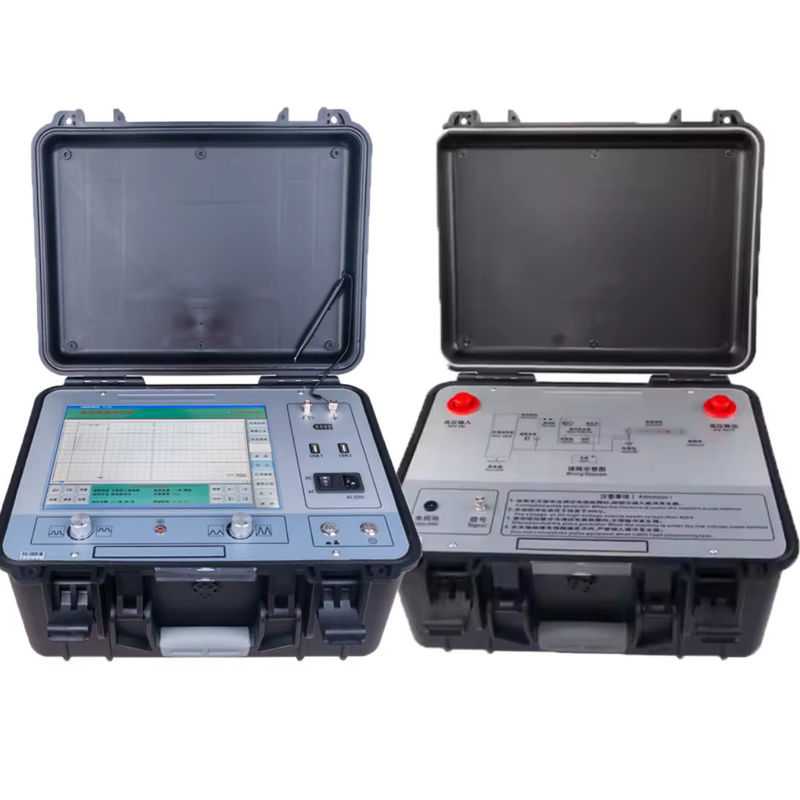

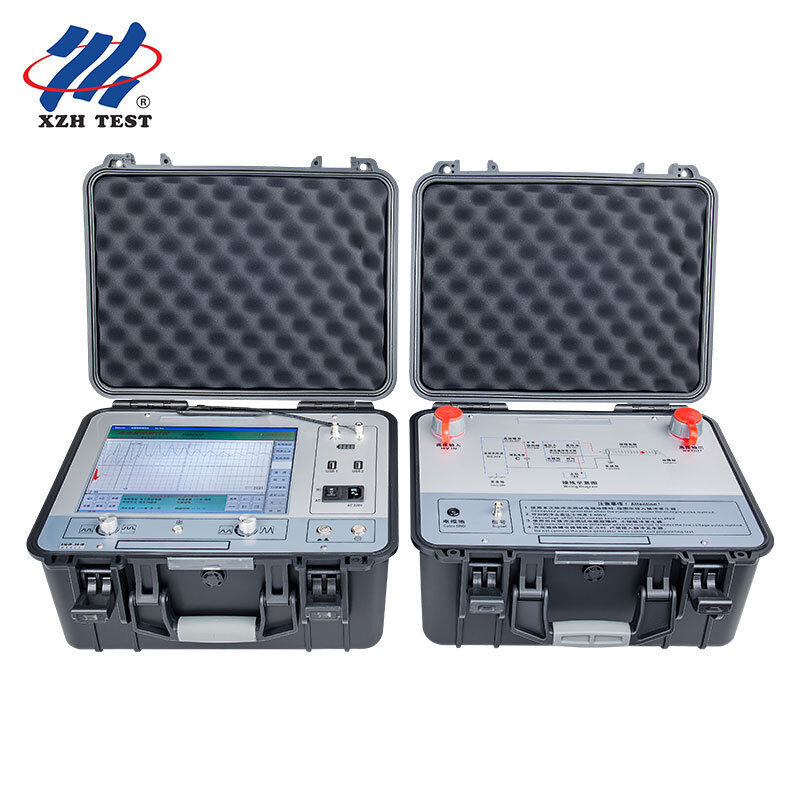

Ο εντοπιστής σφαλμάτων καλωδίου πολλαπλών παλμών XHGG502 ARC συνδυάζει δειγματοληψία μεταβλητής συχνότητας 400 MHz, τεχνολογία πολλαπλών παλμών ARC 8 παλμών και βιομηχανικό υπολογιστή αφής βασισμένο σε XP 12,1 ιντσών σε ένα ενσωματωμένο όργανο πεδίου. Ανιχνεύει σφάλματα χαμηλής αντίστασης, βραχυκυκλώματος, ανοιχτού κυκλώματος, αποσύνδεσης, διαρροής υψηλής αντίστασης και υψηλής αντίστασης flashover σε καλώδια ρεύματος, ομοαξονικά καλώδια υψηλής συχνότητας, καλώδια φωτισμού δρόμου, καλώδια τηλεφώνου και θαμμένα καλώδια σε όλες τις διατομές και τα διηλεκτρικά μέσα. Αυτό που ξεχωρίζει το XHGG502 από όλα τα άλλα όργανα της κατηγορίας του είναι το σύστημα χειρόγραφου σχολιασμού: μετά την καταγραφή μιας κυματομορφής, ο χειριστής γράφει απευθείας στην οθόνη αφής — όνομα προσωπικού, τοποθεσία δοκιμής, αναγνώριση καλωδίου, χαρακτηριστικά σφάλματος, περιβαλλοντικές συνθήκες — και οι σχολιασμοί αποθηκεύονται ως μέρος του αρχείου κυματομορφής. Αυτό εξαλείφει τη μοναδική μεγαλύτερη πηγή σύγχυσης μετά το πεδίο: έναν τεχνικό που επιστρέφει στο γραφείο με 50 αρχεία κυματομορφής και δεν μπορεί να θυμηθεί ποια κυματομορφή ανήκει σε ποιο καλώδιο.

Εξετάστε μια τυπική διερεύνηση σφάλματος: ένας τροφοδότης 11 kV ενεργοποιείται στις 03:00. Το πλήρωμα φτάνει στις 05:30, δοκιμάζει τρία τμήματα καλωδίων από δύο διαφορετικούς υποσταθμούς, καταγράφει 18 ίχνη κυματομορφής και τα παραδίδει στον ανώτερο μηχανικό στις 09:00 για ανάλυση. Χωρίς σχολιασμό, ο μηχανικός βλέπει 18 ίχνη χωρίς ετικέτα — το καθένα μπορεί να είναι σφάλμα, αντανάκλαση άρθρωσης ή θόρυβος συστήματος. Οι χειρόγραφες σημειώσεις του αρχηγού του πληρώματος, γραμμένες σε ένα υγρό σημειωματάριο στις 05:30, είναι μόλις ευανάγνωστες.

Με το XHGG502, καθένα από αυτά τα 18 αρχεία κυματομορφής φέρει έναν σαφή, ευανάγνωστο σχολιασμό γραμμένο από τον τεχνικό πεδίου: "Τροφοδότης 7B, νότιο φρεάτιο, 230 μέτρα από υποσταθμό, αγωγοί δοκιμής σε φάση AC, υγρές συνθήκες, ύποπτη εισροή νερού." Ο ανώτερος μηχανικός ανοίγει το αρχείο, διαβάζει τον σχολιασμό, επιβεβαιώνει την υπογραφή βλάβης και εκδίδει την εντολή επισκευής πριν το πλήρωμα τελειώσει το πρωινό. Αυτή είναι η διαφορά μεταξύ ενός αρχείου κυματομορφής και μιας αναφοράς πεδίου.

Η μέθοδος πολλαπλών παλμών ARC (Ανάκλαση τόξου) του XHGG502 — επίσης γνωστή ως μέθοδος οκτώ παλμών — είναι η πιο προηγμένη τεχνική προεντοπισμού σφάλματος καλωδίου που διατίθεται σε φορητό όργανο. Ο συζεύκτης παλμών (ονομαστική 38kVDC) εκπέμπει έναν παλμό υψηλής τάσης με ακρίβεια χρονομετρημένου στο καλώδιο ταυτόχρονα με έναν παλμό αναφοράς χαμηλής τάσης. Το όργανο καταγράφει και εμφανίζει έως και 8 ομάδες ζευγών κυματομορφών υψηλής τάσης και χαμηλής τάσης στην οθόνη 12,1 ιντσών, επιτρέποντας την άμεση οπτική σύγκριση μεταξύ της ανάκλασης σφάλματος και του ίχνους αναφοράς. Η αρχή είναι απλή αλλά ισχυρή: ένα σφάλμα υψηλής αντίστασης στο σημείο του τόξου κατά τη διάρκεια του flashover συμπεριφέρεται ηλεκτρικά σαν βραχυκύκλωμα στο ίδιο σημείο. Ο παλμός αναφοράς χαμηλής τάσης επομένως δείχνει το ίδιο μοτίβο ανάκλασης με το flashover υψηλής τάσης — και το σημείο όπου ταιριάζουν είναι το σφάλμα. Αυτό εξαλείφει το πρόβλημα "μαντέψτε ποια ακίδα ανάκλασης είναι το σφάλμα" που μαστίζει την ερμηνεία μονοπαλμικού TDR σε σφάλματα υψηλής σύνθετης αντίστασης.

Οι περισσότεροι εντοπιστές σφαλμάτων καλωδίων χρησιμοποιούν έναν ενσωματωμένο μικροελεγκτή που οδηγεί μια ειδική οθόνη LCD — επαρκής για την εμφάνιση μιας μεμονωμένης κυματομορφής, αλλά δεν μπορεί να εκτελέσει ένα πλήρες λειτουργικό σύστημα. Το XHGG502 χρησιμοποιεί έναν πλήρη βιομηχανικό υπολογιστή βασισμένο σε XP με οθόνη αφής 12,1 ιντσών αναγνώσιμη από το φως του ήλιου. Αυτό έχει τρεις πρακτικές συνέπειες:

• Ροή εργασίας πολλαπλών εργασιών:Προβάλετε ταυτόχρονα τη δοκιμαστική κυματομορφή, τη βάση δεδομένων διαχείρισης καλωδίων και την προεπισκόπηση της αναφοράς — κάντε εναλλαγή μεταξύ τους όπως οποιαδήποτε εφαρμογή των Windows. Χωρίς επανεκκίνηση, χωρίς καθυστέρηση εναλλαγής λειτουργίας.
• Πλήρης περιφερειακή υποστήριξη:Εξωτερικό πληκτρολόγιο και ποντίκι για ανάλυση γραφείου. Εκτυπωτής USB για άμεσες έντυπες αναφορές. Μονάδα flash USB για μαζική εξαγωγή κυματομορφών σε λογισμικό ανάλυσης υπολογιστή. Τυπική διαχείριση αρχείων των Windows — δημιουργία φακέλων, μετονομασία αρχείων, αντιγραφή σε εξωτερικό χώρο αποθήκευσης.
• Μέλλον-απόδειξη:Η πλατφόρμα XP μπορεί να εκτελεί εφαρμογές ανάλυσης κυματομορφής τρίτων. Οι βάσεις δεδομένων ταχύτητας διάδοσης καλωδίου μπορούν να ενημερωθούν μέσω USB. Τα πρότυπα αναφορών είναι επεξεργάσιμα — προσαρμόστε τις μορφές κεφαλίδων, υποσέλιδων και πιστοποιητικών ώστε να ταιριάζουν με τα πρότυπα τεκμηρίωσης του οργανισμού σας.

• Δειγματοληψία μεταβλητής συχνότητας 400 MHz:Τέσσερις επιλέξιμοι ρυθμοί (60/120/240/400 MHz) βελτιστοποιούν την αντιστάθμιση μεταξύ λεπτομέρειας κυματομορφής και βάθους αποθήκευσης. Στα 400 MHz, κάθε σημείο δείγματος αντιστοιχεί σε περίπου 0,25 m καλωδίου — επαρκές για ανάλυση ανάγνωσης 0,1 m και ακρίβεια δοκιμής <0,5 m.
• Πλήρως αυτόματη συνεχής δειγματοληψία:Στη λειτουργία flashover, το τόξο εκφόρτισης διαρκεί μικροδευτερόλεπτα. Το XHGG502 κάνει συνεχείς δειγματοληψίες σε πλήρη ταχύτητα — δεν χάνει ποτέ ένα παροδικό συμβάν επειδή βρισκόταν "ανάμεσα σε έναυσμα". Το αυτόματο κέρδος και η ρύθμιση κατωφλίου αντισταθμίζουν τη μεταβαλλόμενη ένταση του τόξου.
• Παλμός χαμηλής τάσης 400 Vpp:Το υψηλότερο πλάτος παλμού από τα τυπικά όργανα 100–300 Vpp παρέχει μεγαλύτερη διείσδυση σε μακριά καλώδια και μέσω αρμών υψηλής απώλειας. Στενός παλμός 0,1μs για επίλυση σφαλμάτων κοντά στο τέλος. Παλμός πλάτους 2μs για ανίχνευση μεγάλης εμβέλειας >50km.
• Αυτόματη δημιουργία αναφορών:Μετά από μια επιτυχημένη τοποθεσία σφάλματος, πατήστε ένα κουμπί για να δημιουργήσετε μια πλήρη αναφορά δοκιμής — στιγμιότυπο οθόνης κυματομορφής, παραμέτρους δοκιμής (εύρος, πλάτος παλμού, ρυθμός δειγματοληψίας), υπολογισμένη απόσταση σφάλματος, ταχύτητα διάδοσης V/2 και σχολιασμοί χειριστή. Εκτυπώστε μέσω USB ή εξάγετε ως PDF για διανομή email.
• Σύστημα διαχείρισης καλωδίων:Αποθηκεύστε τις κυματομορφές ανά όνομα καλωδίου, υποσταθμό, αριθμό τροφοδοσίας ή κωδικό έργου. Βάση δεδομένων με δυνατότητα αναζήτησης με λειτουργίες ταξινόμησης και φίλτρου. Συγκρίνετε ιστορικές κυματομορφές από το ίδιο καλώδιο για να παρακολουθείτε τις τάσεις υποβάθμισης σε πολλούς κύκλους συντήρησης.
• Συζευκτήρας παλμών 38kVDC:Ο ζεύκτης υψηλής ονομαστικής τάσης χειρίζεται την ενέργεια εκφόρτισης πλήρους εντοπισμού σφαλμάτων με ενσωματωμένη μόνωση ασφαλείας. Εμφανίζει αυτόματα το ανακλώμενο σήμα και την κυματομορφή αναφοράς ανοιχτού κυκλώματος πλήρους μήκους δίπλα-δίπλα για σαφή αναγνώριση σφαλμάτων.
• Ενσωματωμένη μπαταρία λιθίου πολυμερούς:Ελέγξτε τα ανοιχτά κυκλώματα καλωδίων και τα βραχυκυκλώματα χαμηλής αντίστασης εξ ολοκλήρου με ισχύ μπαταρίας — δεν απαιτείται γεννήτρια, δεν απαιτείται σύνδεση στο δίκτυο. Ιδανικό για απομακρυσμένες τοποθεσίες, δίκτυα οδικού φωτισμού και καταστάσεις όπου η ισχύς της τοποθεσίας δεν είναι διαθέσιμη ή αναξιόπιστη.
• Προστασία υψηλής τάσης:Το όργανο έχει σχεδιαστεί για να λειτουργεί με ασφάλεια σε περιβάλλον παλμικής υψηλής τάσης. Οι προστατευμένες είσοδοι αποτρέπουν τη ζημιά ή το κλείδωμα από επαγόμενες μεταβατικές καταστάσεις κατά την εκφόρτιση της γεννήτριας flashover — δεν υπάρχουν σφάλματα, καμία απώλεια δεδομένων, δεν απαιτείται επανεκκίνηση.
