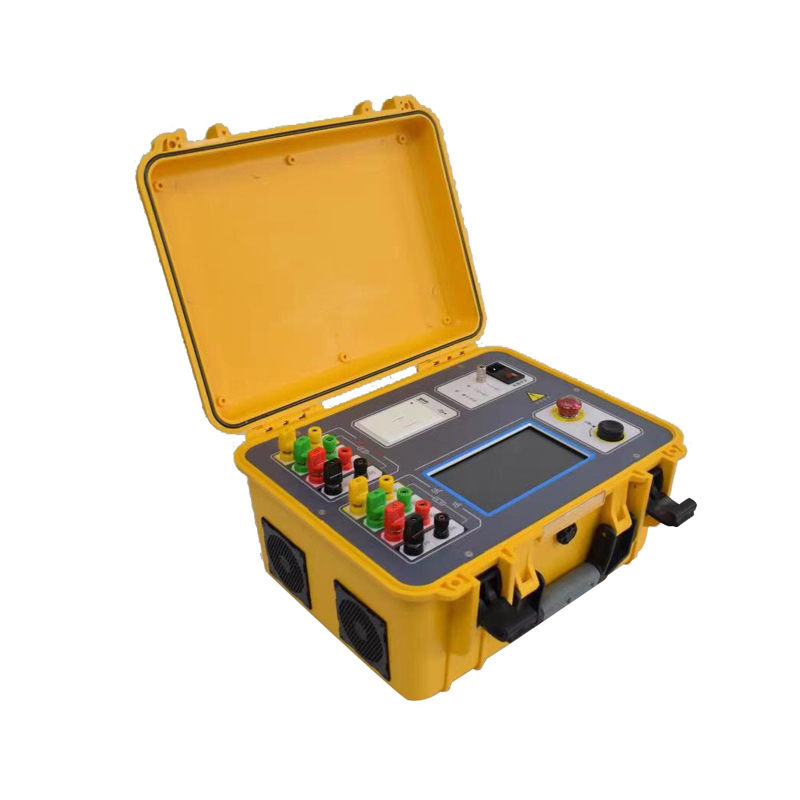

Τριφασικός Μετρητής Αντίστασης DC| XHZ1320AX
Ο τριφασικός μετρητής αντίστασης DC XHZ1320AX είναι ένα όργανο ταχείας μέτρησης επόμενης γενιάς, σχεδιασμένο για τη μέτρηση της αντίστασης DC μετασχηματιστών. Ενσωματώνοντας τη μέθοδο κορεσμένου μαγνητικού κυκλώματος, τριφασική μέτρηση (τυλίγματα Υn, Υ και Δέλτα) και ενσωματωμένη λειτουργία απαμαγνήτισης, αυτή η συσκευή ταχείας μέτρησης νέας γενιάς είναι ιδανική για τη μέτρηση της αντίστασης DC μεγάλων μετασχηματιστών ισχύος με υψηλή ταχύτητα, υψηλή ακρίβεια και ευρύ φάσμα μέτρησης. Μόλις συνδεθούν όλα τα καλώδια δοκιμής, όλα τα στοιχεία δοκιμής αντίστασης DC μπορούν να ολοκληρωθούν χωρίς επαναρύθμιση των καλωδίων.
Εφαρμογές & Στοχευόμενο Κοινό: Σχεδιασμένο για κατασκευαστές μετασχηματιστών (επιθεώρηση ημιτελών και τελικών προϊόντων), εταιρείες παραγωγής και διανομής ηλεκτρικής ενέργειας (δοκιμές προληπτικής συντήρησης), ομάδες θέσης σε λειτουργία υποσταθμών (δοκιμές εγκατάστασης και αποδοχής παράδοσης), τρίτους φορείς ηλεκτρολογικών δοκιμών και βιομηχανικές εγκαταστάσεις στους τομείς σιδηροδρόμων, εξόρυξης και μεταλλουργίας που χρειάζονται ταχεία επαλήθευση αντίστασης περιέλιξης DC μεγάλων μετασχηματιστών ισχύος.
Βασικές Προδιαγραφές
| Ρεύμα Εξόδου |
Μονοφασικό: 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA
Τριφασικό: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Εύρος Μέτρησης (Μονοφασικό) |
Κλίμακα 20A: 0.5mΩ~1Ω; Κλίμακα 10A: 1.0mΩ~2Ω; Κλίμακα 5A: 10mΩ~4Ω; Κλίμακα 1A: 0.1Ω~20Ω; Κλίμακα 0.1A: 2.0Ω~200Ω; Κλίμακα 10mA: 50Ω~2kΩ; Κλίμακα <1mA: 500Ω~25kΩ |
| Εύρος Μέτρησης (Τριφασικό) |
10A+10A: 0.5mΩ~0.8Ω; 5A+5A: 10mΩ~1.6Ω; 1A+1A: 0.1Ω~8.0Ω; 0.1A+0.1A: 2.0Ω~80Ω |
| Ακρίβεια |
±(ένδειξη×0.2%+2 ψηφία) |
| Λειτουργίες Δοκιμής Περιέλιξης |
Περιελίξεις Υn, Υ και Δέλτα (Δέλτα); τριφασική ταυτόχρονη δοκιμή με υπολογισμό ποσοστού ασυμμετρίας |
| Κρίση Σταθερότητας |
Αυτόματος υπολογισμός ρυθμού μεταβολής αντίστασης εντός 5s, 15s και 30s για αποφυγή λανθασμένων ενδείξεων |
| Οθόνη |
7-ιντσών βιομηχανική έγχρωμη χωρητική οθόνη αφής (1024×600); διπλή λειτουργία μέσω πλήρους ελέγχου αφής ή περιστροφικού διακόπτη |
| Αποθήκευση Δεδομένων |
200 ομάδες ενσωματωμένης αποθήκευσης; μαζική αποθήκευση δεδομένων μέσω δίσκου USB (FAT/FAT32) |
| Εκτυπωτής |
Ενσωματωμένος θερμικός εκτυπωτής για εκτύπωση αναφορών δοκιμών |
| Προστασίες |
Λανθασμένη σύνδεση σε τροφοδοσία 380V, αντίστροφη ηλεκτρεγερτική δύναμη, αποσύνδεση, διακοπή ρεύματος και προστασία κακής γείωσης |
| Τροφοδοσία |
AC220V±10%, 50/60Hz |
| Θερμοκρασία Λειτουργίας |
-10°C~50°C |
| Σχετική Υγρασία |
<90%, χωρίς συμπύκνωση |
| Διαστάσεις |
400×315×223mm |
| Βάρος |
9kg |
Προηγμένα Χαρακτηριστικά
- Οι περιελίξεις τύπου Υn, Υ και Δέλτα δοκιμάζονται με τον ίδιο τρόπο όπως οι τρεις φάσεις με αυτόματο υπολογισμό του ποσοστού ασυμμετρίας
- Μέγιστο ρεύμα εξόδου 20A και εύρος μέτρησης έως 25kΩ που καλύπτει σχεδόν όλες τις απαιτήσεις δοκιμών εντός και εκτός εργοταξίου
- Ενσωμάτωση της μεθόδου κορεσμένου μαγνητικού κυκλώματος και της λειτουργίας απαμαγνήτισης για γρήγορη και αξιόπιστη μέτρηση μεγάλων μετασχηματιστών
- Αυτόματος έλεγχος σταθερότητας μέσω του ρυθμού μεταβολής της αντίστασης εντός 5s, 15s και 30s για αποφυγή λανθασμένων ενδείξεων
- Πλήρεις προστασίες έναντι λανθασμένης σύνδεσης 380V, αντίστροφης ηλεκτρεγερτικής δύναμης, αποσύνδεσης, διακοπής ρεύματος και κακής γείωσης
- 7-ιντσών βιομηχανική έγχρωμη οθόνη με διπλή λειτουργία μέσω πλήρους ελέγχου αφής ή περιστροφικού διακόπτη
- Ενσωματωμένος θερμικός εκτυπωτής, 200 ομάδες τοπικής αποθήκευσης δεδομένων και μαζική αποθήκευση σε δίσκο USB
- Συνδέστε τα καλώδια δοκιμής μία φορά για να ολοκληρώσετε όλα τα στοιχεία δοκιμής αντίστασης DC χωρίς επαναρύθμιση των καλωδίων
Συχνές Ερωτήσεις
Ε1: Ποιο είναι το μέγιστο ρεύμα εξόδου του τριφασικού μετρητή αντίστασης DC XHZ1320AX;
Το μονοφασικό ρεύμα εξόδου κυμαίνεται από 20A έως <1mA (κλίμακες 20A, 10A, 5A, 1A, 0.1A, 10mA και <1mA), ενώ η τριφασική έξοδος υποστηρίζει 10A+10A, 5A+5A, 1A+1A και 0.1A+0.1A, καλύπτοντας μετασχηματιστές μεγάλης και μικρής ισχύος.
Ε2: Ποιοι τύποι συνδέσεων περιέλιξης μπορούν να δοκιμαστούν;
Οι περιελίξεις τύπου Υn, Υ και Δέλτα μπορούν όλες να δοκιμαστούν. Υποστηρίζεται τριφασική ταυτόχρονη δοκιμή και ο ρυθμός ασυμμετρίας των τριών φάσεων υπολογίζεται αυτόματα, γεγονός που βελτιώνει σημαντικά την αποδοτικότητα των δοκιμών πεδίου.
Ε3: Υποστηρίζει ο μετρητής απαμαγνήτιση;
Ναι. Το όργανο ενσωματώνει τη μέθοδο κορεσμένου μαγνητικού κυκλώματος και μια λειτουργία απαμαγνήτισης, καθιστώντας το ιδανικό για γρήγορη μέτρηση αντίστασης DC μεγάλων μετασχηματιστών, ενώ παράλληλα εξαλείφει τα φαινόμενα υπολειπόμενου μαγνητισμού στην ακρίβεια της δοκιμής.
Ε4: Τι προστασίες είναι ενσωματωμένες για την ασφάλεια στο εργοτάξιο;
Ο μετρητής παρέχει ολοκληρωμένες προστασίες έναντι λανθασμένης σύνδεσης σε τροφοδοσία 380V, αντίστροφης ηλεκτρεγερτικής δύναμης, αποσύνδεσης καλωδίου δοκιμής, ξαφνικής διακοπής ρεύματος και κακής γείωσης, διασφαλίζοντας ασφαλή λειτουργία σε δύσκολα περιβάλλοντα πεδίου.
Ε5: Πώς αποθηκεύονται και εκτυπώνονται τα αποτελέσματα των δοκιμών;
Έως και 200 ομάδες δεδομένων δοκιμών μπορούν να αποθηκευτούν τοπικά και μαζικά δεδομένα μπορούν να εξαχθούν μέσω της διεπαφής USB (δίσκος USB μορφής FAT/FAT32). Ένας ενσωματωμένος θερμικός εκτυπωτής επιτρέπει την άμεση εκτύπωση αναφορών δοκιμών στο εργοτάξιο.
