XHBX1501
Επισκόπηση προϊόντος
Τα πηνία και η εσωτερική δομή ενός μετασχηματιστή είναι σταθερά μετά την ολοκλήρωση του σχεδιασμού και της παραγωγής. Για μονάδες πολλαπλών περιελίξεων, τα πηνία που μοιράζονται την ίδια ονομαστική τάση και την τεχνική περιέλιξης έχουν σταθερές παραμέτρους Ci/Li, με αποτέλεσμα συνεπείς αποκρίσεις στον τομέα της συχνότητας—καθιστώντας τα φάσματα συχνότητας τριφασικών πηνίων συγκρίσιμα.
Οι αλλαγές στις παραμέτρους περιέλιξης συμβαίνουν λόγω βραχυκυκλωμάτων μεταξύ στροφών/φάσεων (δοκιμές), επιπτώσεων μεταφοράς (μετατόπιση πηνίου) ή παραμόρφωσης που προκαλείται από ηλεκτρομαγνητική δύναμη (λειτουργία σφάλματος). Αυτές οι αλλαγές διαταράσσουν τα αρχικά χαρακτηριστικά του μετασχηματιστή στον τομέα της συχνότητας (π.χ., μετατοπίσεις πλάτους απόκρισης συχνότητας, μετατοπίσεις συχνοτήτων συντονισμού). Ο Ελεγκτής Περιέλιξης Μετασχηματιστή μας—σχεδιασμένος με τεχνολογία ανάλυσης απόκρισης—είναι ένα πρωτοποριακό μη καταστροφικό εργαλείο για την ανίχνευση εσωτερικών σφαλμάτων, ιδανικό για μετασχηματιστές ισχύος 63kV–500kV.
Με την ποσοτικοποίηση των αποκρίσεων των παραμέτρων περιέλιξης σε όλες τις συχνότητες, ο ελεγκτής αξιολογεί τη σοβαρότητα της παραμόρφωσης μέσω του μεγέθους της αλλαγής, των μετατοπίσεων απόκρισης συχνότητας (πλάτος/περιοχή) και της ανάλυσης τάσεων. Αυτό επιτρέπει την γρήγορη εκτίμηση του εάν ένας μετασχηματιστής χρειάζεται μεγάλες επισκευές ή έχει υποστεί κρίσιμη ζημιά.
Για μετασχηματιστές σε λειτουργία, η σοβαρότητα του σφάλματος μπορεί να διαγνωστεί συγκρίνοντας τα φάσματα ελαττωματικών πηνίων—με ή χωρίς ιστορικά δεδομένα συχνότητας. Τα αρχικά αρχεία χαρακτηριστικών περιέλιξης, ωστόσο, παρέχουν πιο ακριβείς πληροφορίες για τη λειτουργία, την ανάλυση σφαλμάτων και τη συντήρηση.

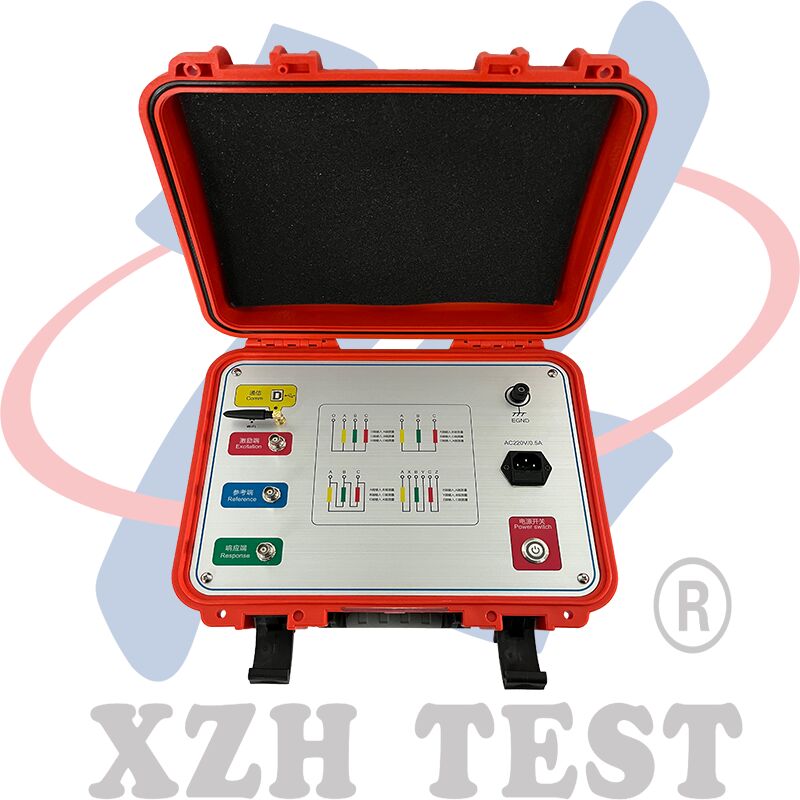

Κατασκευασμένος με φορητό υπολογιστή και μικροϋπολογιστή ενός τσιπ, ο ελεγκτής προσφέρει μετρήσεις υψηλής ακρίβειας σε συμπαγή σχεδιασμό. Είναι εύκολος στη χρήση (δεν απαιτείται προηγούμενη εμπειρία—μόνο το εγχειρίδιο ή σύντομη εκπαίδευση) και περιλαμβάνει πλήρεις δυνατότητες δοκιμής/ανάλυσης.
Τεχνικές παράμετροι
| Εύρος μέτρησης πλάτους |
(-120dB) έως (+20dB) |
| Ακρίβεια μέτρησης πλάτους |
0,1dB |
| Ακρίβεια σάρωσης συχνότητας |
0,005% |
| Σύνθετη αντίσταση εισόδου σήματος |
1MΩ |
| Σύνθετη αντίσταση εξόδου σήματος |
50Ω |
Χαρακτηριστικά απόδοσης:
1. Η απόκτηση και ο έλεγχος δεδομένων χρησιμοποιούν έναν υψηλής ταχύτητας, εξαιρετικά ενσωματωμένο μικροεπεξεργαστή.
2. Η επικοινωνία μεταξύ του φορητού υπολογιστή και του οργάνου χρησιμοποιεί μια διεπαφή USB.
3. Διατίθενται ασύρματες διεπαφές Bluetooth ή Wi-Fi για επικοινωνία μεταξύ του φορητού υπολογιστή και του οργάνου (προαιρετικό).
Η ασύρματη διεπαφή Wi-Fi επιτρέπει την εύκολη χρήση με tablet και smartphone.
4. Ο πυρήνας υλικού υιοθετεί ειδική τεχνολογία ψηφιακής σάρωσης συχνότητας υψηλής ταχύτητας (από τις ΗΠΑ), η οποία, μέσω δοκιμών, μπορεί να διαγνώσει με ακρίβεια σφάλματα όπως παραμόρφωση περιέλιξης, διόγκωση, μετατόπιση, κλίση, βραχυκυκλώματα μεταξύ στροφών και βραχυκυκλώματα φάσης προς φάση.
