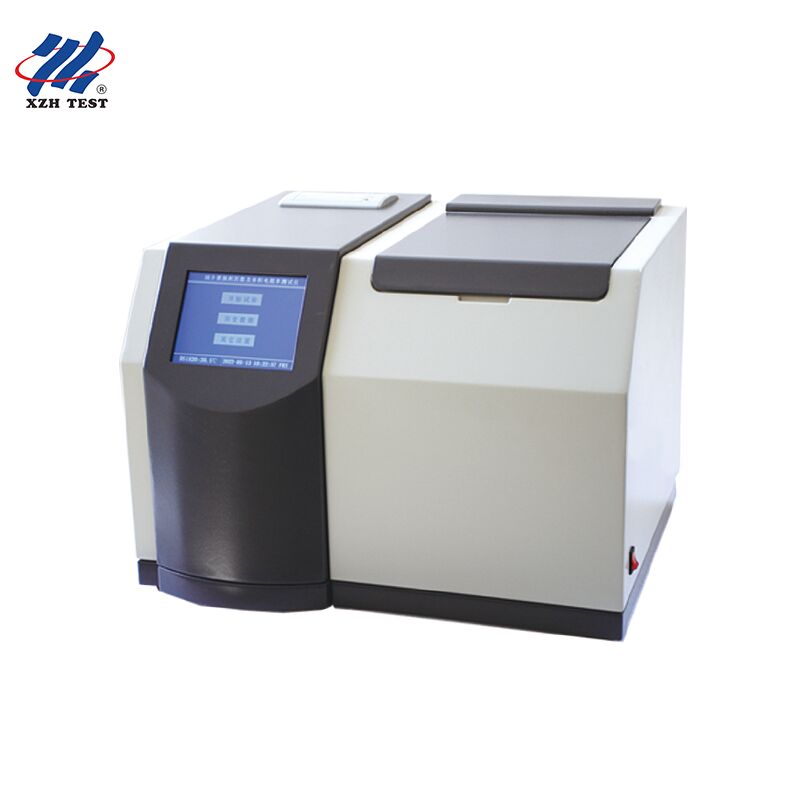

Ελεγκτής Μετασχηματιστή OTD & DDF με Οθόνη Αφής LCD

XHYS101

Ο δοκιμαστής διηλεκτρικής απώλειας μονωτικού ελαίου XHYS101 χρησιμεύει ως ειδικό εξοπλισμό για την ακριβή μέτρηση της τιμής διηλεκτρικής απώλειας, της σχετικής επιτρεψιμότητας,και αντίσταση όγκου των μονωτικών υγρών που εφαρμόζονται σε συσκευές ηλεκτρικής ενέργειαςΜε την ενσωμάτωση προηγμένης τεχνολογίας μικρουπολογιστών με ένα μόνο τσιπ, το όργανο επιτυγχάνει την αυτόματη αυτοματοποίηση ολόκληρης της ροής εργασίας δοκιμών, η οποία περιλαμβάνει την αύξηση της θερμοκρασίας,ακριβής διατήρηση της θερμοκρασίας, υψηλής ακρίβειας δειγματοληψία δεδομένων, μαθηματική λειτουργία, εμφάνιση αποτελεσμάτων σε πραγματικό χρόνο, εκτύπωση εκθέσεων και μακροπρόθεσμη αποθήκευση δεδομένων.

Τεχνικές προδιαγραφές

☆ Πρόσθετη τάση τροφοδοσίας: AC 220V±10%

☆ Συχνότητα τροφοδοσίας ηλεκτρικής ενέργειας: 50Hz/60Hz ± 1%

☆ Πεδίο μέτρησης: Δυναμικότητα: 5pF~200pF

Σχετική επιτρεψιμότητα: 1.000 ¢30.000

Δείκτης διηλεκτρικής απώλειας: 0,00001 ̇100

Αντίσταση συνεχούς ρεύματος: 2,5 MΩm20 TΩm

Ακριβότητα μέτρησης: Σχετική επιτρεψιμότητα: ±(1 ̇10) % της ανάγνωσης

Δείκτης διηλεκτρικής απώλειας: ± ((5% της ένδειξης ± 0,0002)

Αντίσταση συνεχούς ρεύματος: ± 10% της ένδειξης

Ανάλυση: Δυνατότητα: 0.01pF

Σχετική διαπερατότητα: 0.001

Δείκτης διηλεκτρικής απώλειας: 0.00001

Πεδίο μέτρησης θερμοκρασίας: 40-120°C

Λάθος μέτρησης θερμοκρασίας: ±0,5°C

Δοκιμαστική τάση εναλλασσόμενου ρεύματος: 200-2200V, συνεχώς ρυθμιζόμενη, συχνότητα 50Hz

Δοκιμαστική τάση συνεχούς ρεύματος: 0·500V, συνεχώς ρυθμιζόμενη

Κατανάλωση ενέργειας: 500W

Ανάλυση προβλημάτων
1Η οθόνη δείχνει "Σύκρυνση ηλεκτροδίου φλιτζάνου".
Απάντηση: Πρώτα, ελέγξτε αν οι αυλακώσεις θέσης των εσωτερικών και εξωτερικών ηλεκτροδίων είναι ευθυγραμμισμένες, στη συνέχεια, ελέγξτε αν το "εσωτερικό ηλεκτρόδιο" είναι χαλαρό..
2Η οθόνη εμφανίζει "Παρακαλούμε εκτελέστε [Καθαρή βαθμονόμηση φλιτζάνου]".
Απάντηση: Απαιτείται βαθμονόμηση του κενού κύπελλου όταν η τιμή χωρητικότητας του κενού κύπελλου δεν είναι εντός του εύρους των 60±5pF.1 Τα εσωτερικά και τα εξωτερικά ηλεκτρόδια της κούπα πετρελαίου δεν έχουν τοποθετηθεί σωστά ή το εσωτερικό ηλεκτρόδιο δεν έχει συναρμολογηθεί σωστά2 Το φλιτζάνι με το λάδι δεν είναι καθαρό και υπάρχουν ακαθαρσίες μεταξύ των εσωτερικών και εξωτερικών ηλεκτροδίων, που απαιτούν καθαρισμό.
3Το κουδούνι χτυπάει 5 φορές και το όργανο επιστρέφει στην διεπαφή ενεργοποίησης.
Απάντηση: 1 Ελέγξτε εάν η τιμή χωρητικότητας του άδειου φλιτζάνου βρίσκεται εντός του εύρους των 60±5pF, 2 Ελέγξτε εάν το φλιτζάνι με το λάδι έχει τοποθετηθεί σωστά και εάν υπάρχει εκκένωση.
4Κατά τη μέτρηση της αντίστασης συνεχούς ρεύματος, ο ηλεκτροχημικός χρόνος παραμένει αμετάβλητος στα 60 δευτερόλεπτα.
Απάντηση: Ελέγξτε αν το ρολόι του οργάνου λειτουργεί και ρυθμίστε το ρολόι.
5. Τι πρέπει να γίνει εάν το λιγότερο σημαντικό ψηφίο της ρυθμιζόμενης παράμετρος τάσης δεν είναι μηδενικό;
Απάντηση: Χρησιμοποιήστε το πλήκτρο [Απομείωση] για να μειώσετε την καθορισμένη τιμή τάσης και στη συνέχεια χρησιμοποιήστε το πλήκτρο [Αύξηση] για να το ρυθμίσετε.
