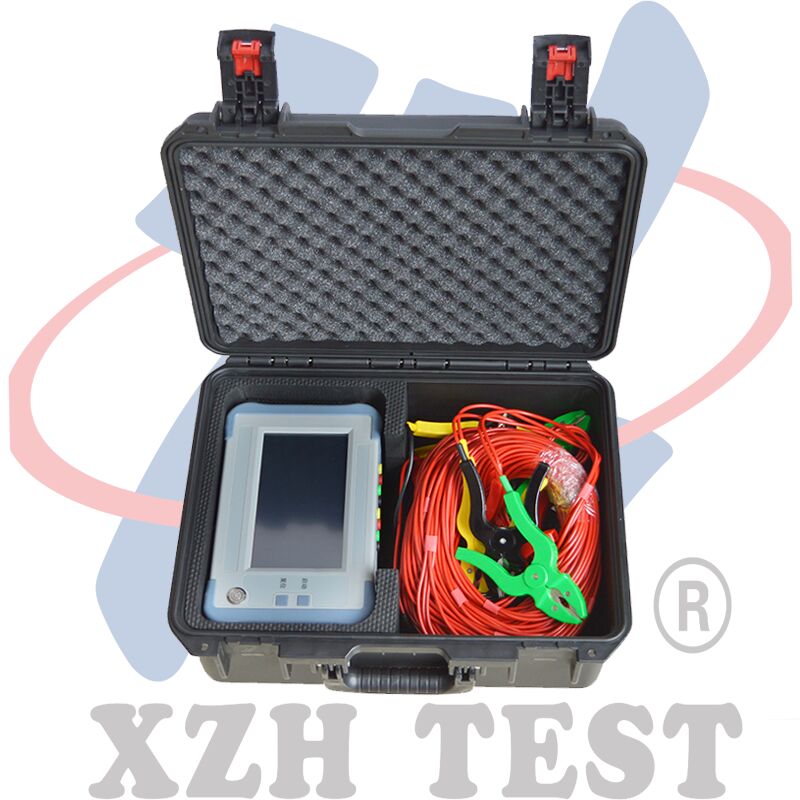

Δοκιμαστής δυναμικής αντίστασης για τον μετασχηματιστή OLTC Diagnostics

Ε1: Γιατί είναι απαραίτητη η εξειδικευμένη δοκιμή OLTC πέρα από τις συνήθεις ηλεκτρικές δοκιμές μετασχηματιστών;

Οι συμβατικές δοκιμές μετασχηματιστών — αντίσταση περιέλιξης, λόγος στροφών, αντίσταση μόνωσης — αξιολογούν στατικές ηλεκτρικές παραμέτρους, αλλά δεν παρέχουν πληροφορίες σχετικά με τη δυναμική μηχανική απόδοση του μεταγωγέα. Ένας OLTC μπορεί να περάσει όλες τις στατικές ηλεκτρικές δοκιμές, αλλά να έχει σοβαρά φθαρμένες επαφές μετάβασης που θα βλάψουν κατά την επόμενη λειτουργία αλλαγής θέσης. Το XHYZ1668ASC καταγράφει την πλήρη κυματομορφή δυναμικής αντίστασης κατά τη διάρκεια μιας μετάβασης θέσης, αποκαλύπτοντας τον χρονισμό μετάβασης, την ακολουθία επαφών, τις τιμές αντίστασης γεφύρωσης και τον συγχρονισμό φάσεων — διαγνωστικές παράμετροι που οι στατικές δοκιμές δεν μπορούν να μετρήσουν. Δεδομένου ότι οι βλάβες OLTC αντιπροσωπεύουν περίπου το 20-30% όλων των βλαβών μετασχηματιστών σε εφαρμογές υποσταθμών, οι αποκλειστικές δυναμικές δοκιμές OLTC είναι απαραίτητες για την ολοκληρωμένη αξιολόγηση της κατάστασης του μετασχηματιστή.

Ε2: Τι αποκαλύπτει η κυματομορφή δυναμικής αντίστασης για την κατάσταση του OLTC;

Ένας υγιής OLTC παράγει μια χαρακτηριστική κυματομορφή που δείχνει: (1) σταθερή αντίσταση στην αρχική θέση, (2) καθαρή μετάβαση μέσω της θέσης γεφύρωσης με την τιμή αντίστασης μετάβασης ευδιάκριτη, (3) σταθερή αντίσταση στην τελική θέση, και (4) συνεπή χρόνο μετάβασης. Οι διαγνωστικές αποκλίσεις περιλαμβάνουν: παρατεταμένο χρόνο μετάβασης που υποδεικνύει μηχανική αντίσταση ή κόπωση ελατηρίου. ακανόνιστη ή ασταθή αντίσταση κατά τη φάση γεφύρωσης που υποδεικνύει φθαρμένες ή ανθρακωμένες επαφές μετάβασης. τιμές αντίστασης που αποκλίνουν από την ονομαστική τιμή της αντίστασης μετάβασης που υποδεικνύει υποβάθμιση της αντίστασης. και αποκλίσεις χρονισμού μεταξύ φάσεων σε τριφασικές μονάδες που υποδεικνύουν ασύγχρονη λειτουργία που καταπονεί τον μηχανικό σύνδεσμο. Η αυτόματη κλιμάκωση πλάτους του XHYZ1668ASC παρουσιάζει αυτά τα χαρακτηριστικά με σαφήνεια, επιτρέποντας στο προσωπικό πεδίου να αναγνωρίζει μη φυσιολογικά μοτίβα χωρίς να απαιτούνται δεξιότητες ερμηνείας κυματομορφών επιπέδου ειδικού.

Ε3: Μπορεί το XHYZ1668ASC να δοκιμάσει μεταγωγείς τόσο εν λειτουργία όσο και εκτός λειτουργίας;

Ναι. Για μεταγωγείς φορτίου (OLTC), το όργανο καταγράφει την κυματομορφή δυναμικής αντίστασης κατά τις μεταβάσεις θέσεων με τον μετασχηματιστή ενεργοποιημένο σε μειωμένη τάση ή με το ρεύμα δοκιμής από το ίδιο το όργανο. Για μεταγωγείς εκτός λειτουργίας (DETC), το όργανο μετρά την στατική αντίσταση επαφής σε κάθε θέση, επαληθεύοντας ότι η αντίσταση επαφής είναι σταθερή και εντός προδιαγραφών σε όλες τις θέσεις λειτουργίας. Το όργανο μπορεί να εκτελέσει μετρήσεις με ή χωρίς συνδεδεμένες βοηθητικές περιελίξεις μετασχηματιστή, παρέχοντας ευελιξία λειτουργίας κατά τις περιόδους συντήρησης όταν η πλήρης απομόνωση περιέλιξης μπορεί να μην είναι πρακτική.

Ε4: Ποια είναι η σημασία της δυνατότητας δοκιμής περιελίξεων τύπου Yn, Y και D;

Οι μετασχηματιστές ισχύος χρησιμοποιούν διαφορετικές διαμορφώσεις σύνδεσης περιέλιξης ανάλογα με την κατηγορία τάσης, την εφαρμογή και το σύστημα γείωσης. Το Yn (wye με ουδέτερο) είναι κοινό στην πλευρά υψηλής τάσης των μετασχηματιστών ανύψωσης γεννήτριας και στην πλευρά χαμηλής τάσης των μετασχηματιστών διανομής. Το Y (wye χωρίς ουδέτερο) χρησιμοποιείται σε ορισμένες εφαρμογές μεταφοράς. Το D (delta) είναι στάνταρ στην πλευρά χαμηλής τάσης των μετασχηματιστών γεννήτριας και σε ορισμένους βιομηχανικούς μετασχηματιστές. Κάθε διαμόρφωση απαιτεί συγκεκριμένες συνδέσεις καλωδίων δοκιμής για τη σωστή εισαγωγή ρεύματος και τη μέτρηση τάσης. Το XHYZ1668ASC υποστηρίζει και τις τρεις διαμορφώσεις με άμεση εμφάνιση αντίστασης — το όργανο λαμβάνει αυτόματα υπόψη τη διαμόρφωση περιέλιξης στους εσωτερικούς του υπολογισμούς, εξαλείφοντας την ανάγκη για τον χειριστή να εφαρμόζει χειροκίνητα συντελεστές μετατροπής και μειώνοντας τον κίνδυνο σφαλμάτων μέτρησης από λανθασμένες παραδοχές διαμόρφωσης.

Ε5: Πώς πρέπει να διαχειρίζονται τα δεδομένα δοκιμών και τι παρέχει η αποθήκευση 500 εγγραφών;

Το XHYZ1668ASC αποθηκεύει αυτόματα κάθε πλήρη εγγραφή μέτρησης — συμπεριλαμβανομένης της κυματομορφής δυναμικής αντίστασης, του χρόνου μετάβασης, των τιμών αντίστασης σε κάθε θέση, και των παραμέτρων διαμόρφωσης δοκιμής — στην εσωτερική μνήμη. Η χωρητικότητα 500 εγγραφών υποστηρίζει: (1) Πλήρη τεκμηρίωση εκστρατειών δοκιμών μεγάλων στόλων μετασχηματιστών χωρίς την ανάγκη λήψης δεδομένων μεταξύ τοποθεσιών. (2) Ιστορική παρακολούθηση συγκρίνοντας τις τρέχουσες κυματομορφές με αποθηκευμένες βασικές μετρήσεις από τον ίδιο μετασχηματιστή. (3) Αναφορές παρτίδων για υποβολές συμμόρφωσης με κανονισμούς. (4) Η οθόνη LCD 7 ιντσών επιτρέπει την αναθεώρηση και σύγκριση κυματομορφών στην οθόνη στο πεδίο πριν από τη λήψη. Για μακροπρόθεσμη διαχείριση περιουσιακών στοιχείων, τα δεδομένα μπορούν να μεταφερθούν σε υπολογιστή για ενσωμάτωση με συστήματα διαχείρισης συντήρησης υπολογιστών (CMMS). Για μετασχηματιστές που δοκιμάζονται σε ετήσιο κύκλο, 500 εγγραφές παρέχουν περίπου 10 χρόνια δεδομένων παρακολούθησης για έναν στόλο υποσταθμών μεσαίου μεγέθους.
